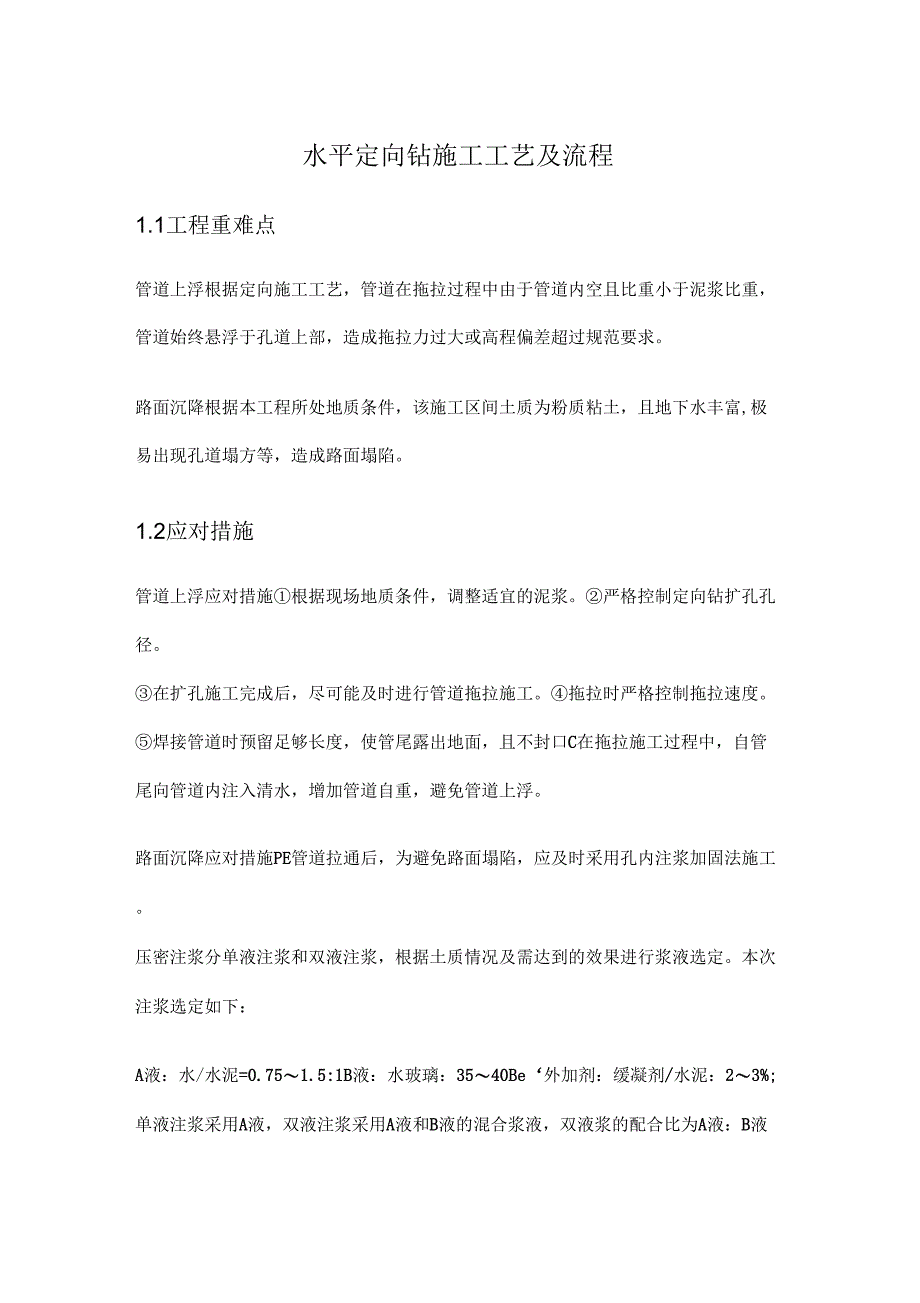

水平定向钻施工工艺及流程1.1工程重难点管道上浮根据定向施工工艺，管道在拖拉过程中由于管道内空且比重小于泥浆比重，管道始终悬浮于孔道上部，造成拖拉力过大或高程偏差超过规范要求路面沉降根据本工程所处地质条件，该施工区间土质为粉质粘土，且地下水丰富,极易出现孔道塌方等，造成路面塌陷1.2应对措施管道上浮应对措施①根据现场地质条件，调整适宜的泥浆②严格控制定向钻扩孔孔径③在扩孔施工完成后，尽可能及时进行管道拖拉施工④拖拉时严格控制拖拉速度⑤焊接管道时预留足够长度，使管尾露出地面，且不封口C在拖拉施工过程中，自管尾向管道内注入清水，增加管道自重，避免管道上浮路面沉降应对措施PE管道拉通后，为避免路面塌陷，应及时采用孔内注浆加固法施工压密注浆分单液注浆和双液注浆，根据土质情况及需达到的效果进行浆液选定本次注浆选定如下：A液：水/水泥=0.75〜1.5:1B液：水玻璃：35〜40Be‘外加剂：缓凝剂/水泥：2〜3%;单液注浆采用A液，双液注浆采用A液和B液的混合浆液，双液浆的配合比为A液：B液=3:1施工工艺技术2.1施工准备(1)管材准备进场的HDPE管材的公称压力、强度及环刚度必须满足设计要求，管材进场后将管材供应厂家的资质和管材的出厂合格证及厂家检测报告向项目监理部报审，经项目监理部审批同意后才能用于本工程。
管材的外观颜色应一致，内壁光滑平整无毛刺、无划伤等缺陷管材外壁应有统一的标识(生产企业、产品名称、公称直径、环刚度及生产日期等)2)轨迹设计平面轨迹严格依据设计图纸，现场测景放样出设计污水管道平面位置及相应检查井位立面轨迹钻进前根据设计图纸要求的管道内底标高和相对应的原地面标高先计算出钻杆应达到的深度来为定向钻孔轨迹提供依据定向钻孔轨迹线段由斜线段、曲线段、水平直线段(与管道排水坡度一致)等组成入土造斜段与管道直线段之间及管道直线段与出土造斜段之间，由曲线段连接，该曲线段必须符合以下要求：曲率半径大于钻杆最小允许曲率半径；曲率半径大于管材最小允许曲率半径；造斜段水平距离为30m,根据现场实际情况选取适当入土点位置，入土角度不超过15度出土点作为管道拖拉时的进口位置，出土角应小于入土角使管道更加平顺入孔，减少拖拉阻力3)施工测景1）平面控制放线平面控制及放线，依据现有边线，通过勘测方提供的控制点引测本工程的定位点，为保证施工各阶段控制点网，坐标及高程的准确，首先对施工现场内各控制桩加以保护并把各控制点引测至现场外加以保护，以便竖向引测放线同时要做闭合校核施工前通过全站仪沿地面上拉管的中心线每3米设置一桩（有障碍物的除外），并沿拉管的中心线撒好白灰线且测出桩高程，算好桩高程与设计拉管流水面的关系。
2）高程控制高程控制根据勘测方提供的水准点引测施工现场的高程控制点根据本工程的实际情况，在现场选择固定的地方做临时水准点，并做好保护高程控制采用两次仪器高程前后视等距测法，保持精度为保证设计方向、位置的正确性，控制线的传递用经纬仪进行引测，保证平面位置的准确标高控制测景时，以现场控制桩位标高引测水准为准，导向测景为主指导钻孔时的标高3）钻液的配置钻液的好与坏对于拉管施工的成败起到了极关键的作用钻液具有冷却钻头、润滑钻具，更重要的是可以悬浮和携带钻屑，使混合后的钻屑成为流动的泥浆顺利地排出孔外，既为回拖管线提供足够的环形空间，又可减少回拖管线的重景和阻力残留在孔中的泥浆可以起到护壁的作用本工程按以往施工经验和对类似地区地质情况的了解，配置钻进液钻液由水、膨润土和聚合物组成水是钻液的主要成份，膨润土和聚合物通常称为钻液添加剂钻液的品质越好与钻屑混合越适当，所制造的泥浆的流动性和悬浮性越好，回扩成孔的效果越理想，成功的概率越大为改善泥浆性能，有时要加入适景化学处理剂烧碱（或纯碱）可增粘、增静切力、调节PH值，投入烧碱景一般为膨润土景的2%根据以上理论，本工程的钻液配合比初步确定为：膨润土20%,转液宝1%,水75%,2%膨润土重景的烧碱。
2.2工艺流程2.2.1工艺简介利用用比钻杆外径略大的箭咀式小钻头打导向孔，钻杆从地面钻入，地面仪器接受由地下钻头内传送器发出的消息，控制钻头的方向和深度，钻成准确的定位导向孔再利用导向孔，反向回扩，回扩时只将设计孔径内的原状土搅碎最后利用清孔设备清出孔道内泥土，形成安管的通道在钻进先导孔和扩孔时注水润滑钻具，扩孔搅碎孔内原状土时，要将孔内土搅拌形成塑性泥浆，在清孔时借助于机具的挤压，在孔壁上形成光滑的一层护壁泥皮，用以平衡孔道内的固岩压力，最终造成稳定光滑的安管通道孔道成型后利用拉力机将管节拖拽入孔道内，完成安装工作2.2.2工艺流程定向钻施工工艺流程详见图.2.2准备―日测量放线］~特lM坑JF挖・设斋浅位—i*i4L扩孔卜1*—导向站孔-T管道埠搂卜屈浆护壁/皙］~41™J~~一_』————一一_」j—…_一―二-一_图2.2.2定向钻施工工艺流程2.3施工方法2.3.1导向坑、泄压坑开挖及支护开坑前要认真调查了解地上地下障碍物，以便开坑时采取保护措施工作坑、接收坑及检查井采用6-9m长拉森钢板桩支护工作坑、接收坑开挖深度，依据管道高程、所用扩孔钻机尺寸、以及破垫层的厚度计算确定，施工时用水准仪测景控制。
泄压坑设置在设计检查井位置，深度由所选的检查井深度决定工作坑、接收坑及检查井开挖尺寸为3.5m宽X5m长，深度按图纸设计高程施工为保证工作坑内干燥和扩孔施工，在工作坑、接收坑、泄压坑一侧设积泥坑，泥浆泵随时将多余泥浆抽出坑外，密闭式渣土车外运2.3.2设备就位钻孔机安装在工作坑旁边，管道轴线可根据设计图纸及现场条件进行桩位放线确定，钻杆中心与管道轴线应一致确定拉管机方位后，应固定好钻孔机此时根据现场测得的井位深度以及钻孔机位置，确定钻杆造斜度，入土角应不超过15度钻机安装好后，应试钻运转并检测运转后的机座轴线及坡度是否有变化，借以检查钻机安装的稳固性和固定可靠程度钻机的安装质景和稳固性的好坏是成孔质最好坏的关键，因此必须认真细致的反复进行，直至符合要求后方可进入下道工序将泥浆系统与钻机相连，水电系统接入，施工前对管线穿越范围及周边的建筑物进行详细的调查，防止地下障碍对工程实施造成影响；下锚前应在浅层地下管线前面开探槽，以免对地下管线造成破坏2.3.3导向钻进导向孔钻进时钻具头部只安装略大于钻杆外径尺寸4cm的矛式钻头，对正既定孔位，检测对中误差达到规范要求，即可开动钻机钻进导向孔钻进时要持力均匀，匀速前进。
并应根据给进阻力的大小，判定地层内是否有硬物或土层的变化，以确定注水机给水压力和给水岸:钻进时，当地层含水较大地层为砂层或粉质砂粘土，应不注水钻进，当地层较硬或无地下水时，则应提高注水压力注水主要是起润滑和冷却钻具，减少钻进阻力作用当遇有硬质障碍物时应缓慢持力给进，当不能钻穿通过时，应记录钻具长度，确定障碍物的具体位置，采用挖掘机从地面向下开挖探坑进行处理地面条件不允许时，则只有整体偏移钻孔轴线一般单个的硬物通过持续的压力注水钻进和搅磨即可通过，此时给进力应均匀不可强推进，防止钻孔偏移障碍物的位置在钻进过程中应详细记录每个钻进班组均应做台班记录，要详细记录钻进长度、轴线偏差、机座校核、土质软硬、障碍物、作业人员等情况钻进宜按上坡方向进行，以利排水和最后出土，并有利于保证钻孔质景钻进先导孔工艺见图示导向钻进是非开挖定向钻进铺管的关键环节导向钻按设计的深度、标高，随时监控，适时调整钻进中采用轻压、慢转，注意控制钻头温度，切不可使探头过热施工中，施工员、质景员应全过程控制，桩位、管道走向、管道位置等及时复测，确保污水管道施工符合设计要求2.3.4扩孔导向孔钻进至接收坑，经测景检验，偏差在允许范围内时，卸下矛式钻头换装鱼尾式或三叉式扩孔钻头，开动回拉钻机扩孔。
扩孔时人工给进要均匀，匀速回拉同时注水机要连续注适景水，通过钻具搅拌孔内泥土造泥浆，用以保护成孔孔壁，保保持围岩稳定，同时起到润滑作用根据现场地质情况，采用刮刀式扩孔器扩孔器尺寸为铺设管径的1.5倍左右，这样既能够保持泥浆流动畅通又能保证管线的安全、顺利的拖入孔中扩孔钻头图扩孔时地层土质较软时宜快速给进回扩，地层土质较硬时要匀速缓慢进行工作琉泄压坑接收坑回扩孔钻进承意图回扩钻孔工艺见图示:施工过程中，注意地下水位的变化，钻进施工时是否正常，注意土质变化及拉管机的压力，出现异常及时采取措施在每级扩孔过程中，为防止扩孔跑偏轨迹，采用回拖扩孔扩孔时为保证管道可以顺利回拖，要使钻孔直径达到管径的1.3https://wkretype.bdimg./retype/zoom/c7b9d90fec3a87c24128c43a"pn=11&x=0&y=0&raww=250&rawh=71&o=png600224461499138892.9791262.879&type=pic&aimh=71&md5sum=e1fe69e9dedb6a1f74896f8879319514&sign=1fc46a3608&zoom=&png=7940-22435&jpg=139260-139260https://wkretype.bdimg./retype/zoom/c7b9d90fec3a87c24128c43a"pn=11&x=0&y=76&raww=808&rawh=234&o=png600140768679196892.9791262.879&type=pic&aimh=139.009900990099&md5sum=e1fe69e9dedb6a1f74896f8879319514&sign=1fc46a3608&zoom=&png=7940-22435&jpg=139260-139260倍以上,并用泥浆护壁，防止钻孔坍塌，保证土体对管壁无损坏。
2.3.5清孔在回扩钻孔时，在钻头尾部配装拉链（杆），钻孔回扩到达工作坑时，卸下扩孔钻头，在拉链（杆）一端换装拉泥盘，进行拉泥成孔工作此项工序主要是拉运出扩孔搅碎的孔内土，形成光滑圆顺的安管通道拉泥时，首次拉泥采用环形盘，反复来回拖拉后，如阻力减轻则在拉泥盘上加装横挡，再次入孔拉泥，逐次加封横挡，直至拉泥盘全封闭，并能轻松顺利拉出为止当地层土质较硬，以粘质土为主时，应先采用环形盘较窄的拉泥盘拖拉，使拽拉阻力变小拉泥盘拉出顺利后，再换上环形盘较宽的拉泥盘拖拉钻孔拉泥盘环形盘的大小及加装横挡封闭的选择，应根据地层土质确定最终成形的孔道内壁光滑圆顺，拖孔器拉泥清孔工艺见图示7件垃泄压坑接收坑孔道清泥示意图2.3.6管道焊接本工程中的HDPE管采用热熔焊接，管道接口质景的好坏直接影响到拉管施工的成功进行，因此要严格按以下操作步骤执行① 1）对口将塑料管或管件放入夹具内夹牢，用刷子和棉布块将管口的氧化层、油污、尘埃清除干净将两管端的接口对正，对口间隙不得超过0.5mm,用卡尺检查两对口的端面是否平行，必须保证两连接管接口时的两个端面完全重合，不得https://wkretype.bdimg./retype/zoom/c7b9d90fec3a87c24128c43a"pn=12&x=0&y=0&raww=906&rawh=254&o=png600129579680190892.9791262.879&type=pic&aimh=134.56953642384107&md5sum=e1fe69e9dedb6a1f74896f8879319514&sign=1fc46a3608&zoom=&png=22436-28833&jpg=139260-139。
