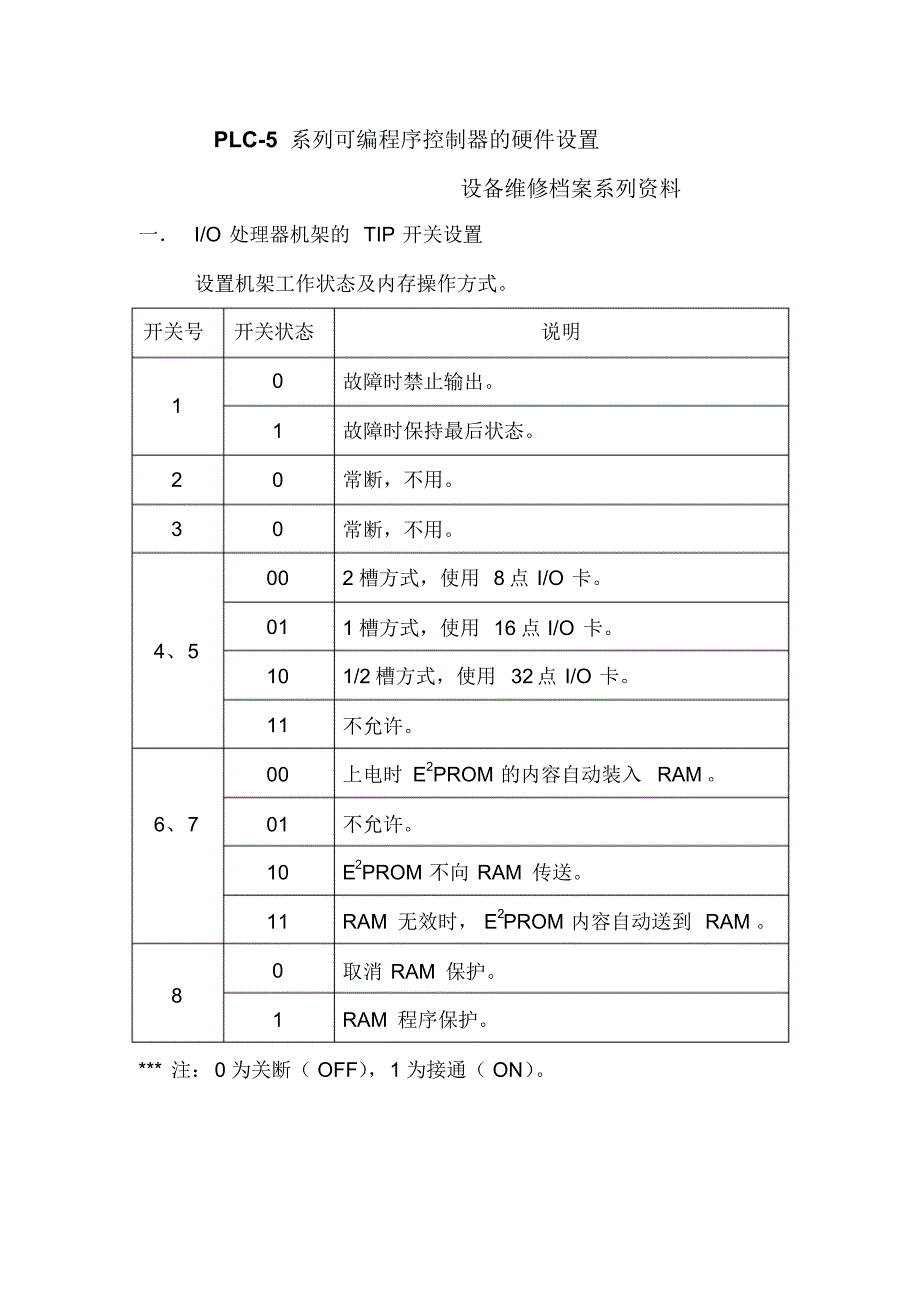

PLC-5 系列可编程序控制器的硬件设置设备维修档案系列资料一． I/O 处理器机架的 TIP 开关设置设置机架工作状态及内存操作方式开关号开关状态说明1 0 故障时禁止输出1 故障时保持最后状态2 0 常断，不用3 0 常断，不用4、5 00 2 槽方式，使用 8 点 I/O 卡01 1 槽方式，使用 16 点 I/O 卡10 1/2 槽方式，使用 32点 I/O 卡11 不允许6、7 00 上电时 E2PROM 的内容自动装入 RAM 01 不允许10 E2PROM 不向 RAM 传送11 RAM 无效时， E2PROM 内容自动送到 RAM 8 0 取消 RAM 保护1 RAM 程序保护 注：0 为关断（ OFF） ，1 为接通（ ON） 二． PLC 扩展或远程适配器机架TIP 开关设置设置机架工作状态开关号开关状态说明1 0 通讯故障时禁止输出1 通讯故障时保持最后状态2 0 通讯故障恢复后，要用外部信号启动机架1 通讯故障恢复后， CPU 自动启动机架3 0 设为常断4 0 设为常断5、6 00 2 槽方式，使用 8 点 I/O 卡01 1 槽方式，使用 16 点 I/O 卡。
10 1/2 槽方式，使用 32点 I/O 卡11 不允许7 0 设为常断8 0 设为常断 注：0 为关断（ OFF） ，1 为接通（ ON） 三．处理器 I/O 机架关于电源的开关设置Y NI/O 机架 1-2 槽间上部有一开关，标注为主机架带电源模块时，拨到Y，不带则拨到 N四． LC-5 处理器开关 SW1 规定处理器对 I/O 的操作方式开关号开关状态说明6、5、4、3、2、1 XXXXXX 如以断（ OFF）为 1，则六个开关的设定即为站号7 0 不用8 0 扫描器方式1 适配器方式 注：0 为关断（ OFF） ，1 为接通（ ON） 五． PLC-5 处理器开关 SW2（处理器底面 8 位 TIP 开关）规定处理器对 I/O 的操作方式开关号开关状态说明1 0 不用2 0 以 8 位字节和适配器通讯1 以 4 位字节和适配器通讯3 0 第一个 I/O 组号为 41 第一个 I/O 组号为 04、5、6、7、8 XXXXX 以断（OFF）为 1 时，组合的二进制号码为机架号 注：0 为关断（ OFF） ，1 为接通（ ON） 六．PLC-5 处理器开关 SW3（处理器底面 4 位 TIP 开关）设置网络及远程操作状态。
开关号开关状态说明1 0 远程 I/O 不终止1 远程 I/O 终止2 0 DH+（网络）不终止1 DH+（网络）终止3 0 常断，不用4 0 常断，不用 注：0 为关断（ OFF） ，1 为接通（ ON） 七． LC-5 适配器（ 1771-ASB）开关 SW1（8 位，非互补系统）设定所在机架的地址分布开关号开关状态说明1、2、3、4、5、6 XXXXXX 如以断（ OFF）为 1，则六个开关的设定即为机架号7、8 00 起始组号为 601 起始组号为 410 起始组号为 211 起始组号为 0 注：0 为关断（ OFF） ，1 为接通（ ON） 八．PLC-5 适配器（ 1771-ASB /a,b系列）开关 SW2（4 位，非互补系统）设定通讯传输率开关号开关状态说明1 0 传输率为 115.2Kpbs(5000英尺)1 传输率为 57.6Kpbs(10000英尺)2 0 常断，不用3 0 常断，不用4 0 常断，不用 注：0 为关断（ OFF） ，1 为接通（ ON） 九． LC-5 适配器（ 1771-ASB/ c 系列）开关 SW2（6 位，非互补系统）设置通讯速率及机架工作方式。
开关号开关状态说明1、2 00 115.2Kpbs,5000 01 230.4Kpbs,2500 10 57.6Kpbs,10000 11 不用3 0 常断4 0 不限制1 仿 B 系列5 0 用所有槽1 只用后四槽6 0 常断 注：0 为关断（ OFF） ，1 为接通（ ON） 十．PLC-5 适配器(1771-ASB /a,b 系列)开关 SW1(8 位，互补系统 )设定机架工作状态开关号开关状态说明1 1 常通，不用2 1 常通，不用3 0 互补机架1 基本机架4、5、6 XXX 如以断（OFF）为 1，则六个开关的设定即为机架号7、8 00 起始组号为 601 起始组号为 410 起始组号为 211 起始组号为 0 注：0 为关断（ OFF） ，1 为接通（ ON） 十一． PLC-5 适配器 (1771-ASB /a,b 系列)开关(4 位，互补系统 ) 设置机架通讯方式：1．开关 1：ON：基本机架OFF：互补机架2．开关 2：ON：57.6Kpbs OFF：115.2Kpbs 十二． PLC-5 适配器 (1771-ASB /c 系列)开关(6 位，互补系统 )开关号开关状态说明1、2 00 115.2Kbps，5000英尺。
01 230.4Kbps，2500 英尺10 57.6Kpbs，10000英尺11 不用3 0 115.2Kpbs 1 57.6Kpbs 4 0 用所有槽1 只用后 4 槽5 0 不限制1 仿 B 系列6 1 常通，不用 注：0 为关断（ OFF） ，1 为接通（ ON） 十三．有关硬件配置的说明（一） 、什么是扫描器方式和适配器方式？1．扫描器方式：由本地机架（只有1 个）和远程机架组成的常规系统2．适配器方式：由本机构成一个站，与上位机垂直通讯的系统二） 、关于 2 槽、1 槽、1/2 槽的含义：2 槽：典型使用 8 点 I/O，16 点 I/O 必须成对使用1 槽：可用 8 点、16 点 I/O，32点必须成对使用1/2 槽：可用 8、16、32点任何一种 I/O机动服务部陈刚2001/5/16 。
