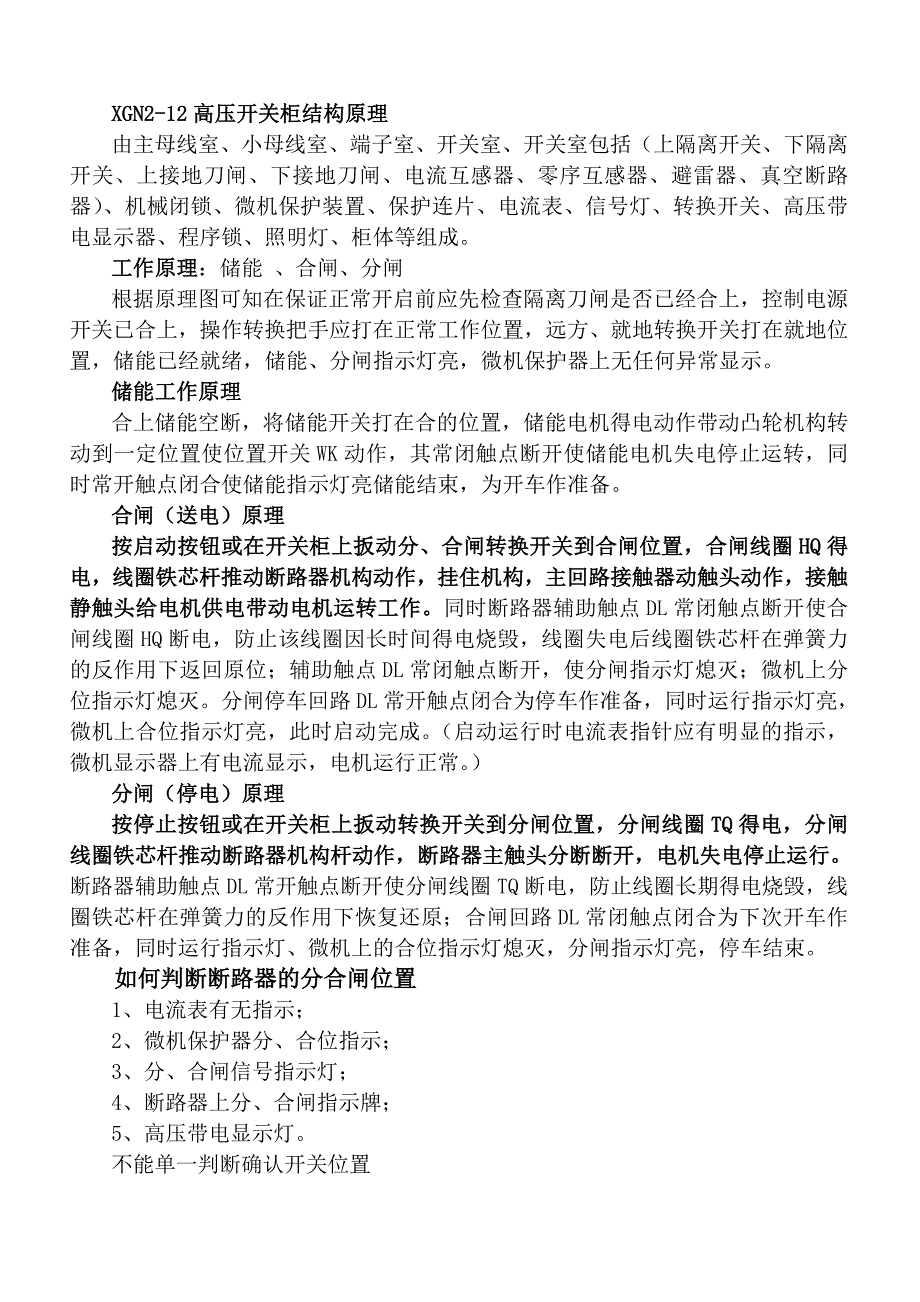

XGN2-12XGN2-12 高压开关柜结构原理高压开关柜结构原理 由主母线室、小母线室、端子室、开关室、开关室包括（上隔离开关、下隔离 开关、上接地刀闸、下接地刀闸、电流互感器、零序互感器、避雷器、真空断路 器） 、机械闭锁、微机保护装置、保护连片、电流表、信号灯、转换开关、高压带 电显示器、程序锁、照明灯、柜体等组成 工作原理工作原理：储能 、合闸、分闸 根据原理图可知在保证正常开启前应先检查隔离刀闸是否已经合上，控制电源 开关已合上，操作转换把手应打在正常工作位置，远方、就地转换开关打在就地 位置，储能已经就绪，储能、分闸指示灯亮，微机保护器上无任何异常显示 储能工作原理储能工作原理 合上储能空断，将储能开关打在合的位置，储能电机得电动作带动凸轮机构转 动到一定位置使位置开关 WK 动作，其常闭触点断开使储能电机失电停止运转，同 时常开触点闭合使储能指示灯亮储能结束，为开车作准备 合闸（送电）原理合闸（送电）原理 按启动按钮或在开关柜上扳动分、合闸转换开关到合闸位置，合闸线圈按启动按钮或在开关柜上扳动分、合闸转换开关到合闸位置，合闸线圈 HQHQ 得得 电，线圈铁芯杆推动断路器机构动作，挂住机构，主回路接触器动触头动作，接电，线圈铁芯杆推动断路器机构动作，挂住机构，主回路接触器动触头动作，接 触静触头给电机供电带动电机运转工作。
触静触头给电机供电带动电机运转工作同时断路器辅助触点 DL 常闭触点断开使 合闸线圈 HQ 断电，防止该线圈因长时间得电烧毁，线圈失电后线圈铁芯杆在弹簧 力的反作用下返回原位；辅助触点 DL 常闭触点断开，使分闸指示灯熄灭；微机上 分位指示灯熄灭分闸停车回路 DL 常开触点闭合为停车作准备，同时运行指示灯 亮，微机上合位指示灯亮，此时启动完成 （启动运行时电流表指针应有明显的指 示，微机显示器上有电流显示，电机运行正常 ） 分闸（停电）原理分闸（停电）原理 按停止按钮或在开关柜上扳动转换开关到分闸位置，分闸线圈按停止按钮或在开关柜上扳动转换开关到分闸位置，分闸线圈 TQTQ 得电，分闸得电，分闸 线圈铁芯杆推动断路器机构杆动作，断路器主触头分断断开，电机失电停止运行线圈铁芯杆推动断路器机构杆动作，断路器主触头分断断开，电机失电停止运行 断路器辅助触点 DL 常开触点断开使分闸线圈 TQ 断电，防止线圈长期得电烧毁， 线圈铁芯杆在弹簧力的反作用下恢复还原；合闸回路 DL 常闭触点闭合为下次开车 作准备，同时运行指示灯、微机上的合位指示灯熄灭，分闸指示灯亮，停车结束如何判断断路器的分合闸位置如何判断断路器的分合闸位置 1、电流表有无指示； 2、微机保护器分、合位指示； 3、分、合闸信号指示灯； 4、断路器上分、合闸指示牌； 5、高压带电显示灯。
不能单一判断确认开关位置 电机类微机保护器投入的保护电机类微机保护器投入的保护 1、速断保护（高定值保护，按 8-12 倍额定电流设定、低定值保护按 3 倍左右 额定电流设定 ） 2、低电压保护 （按设定为 20V） 3、反时限过流保护（按 1.2 倍设定 20 秒） 4、反时限过负荷保护（按 1.0 倍设定）只报警 高压开关柜常见故障类型高压开关柜常见故障类型 高压开关柜常见故障类型可分为电气故障和机械故障两类 电气故障可分为电动不能储能、电动不能合闸、电动不能分闸等 机械故障主要有:机械连锁故障、操作机构故障等故障部位多是紧固部位松 动、传动部件磨损、限位调整不当等 XGNXGN 高压柜常见故障分析高压柜常见故障分析 电机一启动就跳闸且无异常报警现象 ①检查分断闭锁是否在工作位置 ； ②若在，有可能连接机构杆卡住，手动来回扳几下； ③查看断路器上手动停止按钮是否顶住机构； ④分闸线圈铁芯杆动作后卡住顶住分闸机构 ⑤停止按钮及其控制线短路 电机启动一段时间后跳闸电机启动一段时间后跳闸 ①一般是保护动作，查看微机故障记录，根据情况进行判断处理： a.反时限 过流动作，是线路过负荷，检查机械、工艺负荷情况。
b.速断跳闸动作，应当 检查母线、变压器、线路、电机等，找到短路故障点，将故障排除后方可送电 ②检查整定值是否设置过小； ③机械是否灵活，有无堵转等 不能储能：不能储能：操作方法有电动和手动两种方法，手动不能储能应当是机构出现机 械故障手动可以储能，但电动不能储能是电气故障 ①检查有无储能电源； ②储能回路控制线接点是否松动； ③储能微动开关常闭触点是否接触完好； ④储能回路行程开关位置不正确； ⑤储能开关是否完好； ⑥储能电机是否完好或烧毁 开关储能后自动合闸的原因开关储能后自动合闸的原因 ①开关柜上手动合闸按钮未复原顶住合闸机构杆；②合闸线圈铁芯杆得电动作后卡住合闸机构，不能退回； ③启动按钮卡住不能复原； ④启动按钮控制线短路 隔离开关接触部分发热的原因有哪些隔离开关接触部分发热的原因有哪些? ?如何处理如何处理? ? 引起隔离开关接触部分发热的原因有： (1)压紧弹簧或螺丝松劲； (2)接触面氧化，使接触电阻增大； (3)刀片与静触头接触面积太小，或过负荷运行； (4)在拉合过程中，电弧烧伤触头或用力不当，使接触位置不正，引起压力降低 处理方法有： (1)检查、调整弹簧压力或更换弹簧。
(2)用“0-0”号砂纸清除触头表面氧化层，打磨接触面，增大接触面，并涂上中 性凡士林 (3)降负荷使用，或更换容量较大的隔离开关 (4)操作时，用力适当，操作后应仔细检查触头接触情况 应急处理方法应急处理方法 （（1 1）） 、发生误停，应立即联系操作工经其允许后送电开车发生误停，应立即联系操作工经其允许后送电开车 （（2 2）） 、发生误送，电机已在运行，应立即按分闸按钮或手动分闸使其停车不、发生误送，电机已在运行，应立即按分闸按钮或手动分闸使其停车不 能带负荷拉刀闸或拉出手车柜断电，以防产生弧光短路能带负荷拉刀闸或拉出手车柜断电，以防产生弧光短路 （（3 3）） 、储能到位后储能电机停不下来，应关断储能开关储能到位后储能电机停不下来，应关断储能开关 （（4 4）） 、储能开关坏不能电动储能时，可短接储能开关储能或手动储能储能开关坏不能电动储能时，可短接储能开关储能或手动储能 （5） 、按正确程序送电后，若在现场不能正常开启，工艺需要确实要开，在保 证机械设备和工艺条件已处于待开机状态并且现场能正常停车的情况下，可经工 艺和电气车间管理人员同意，在现场和配电室内各安排一名电工，由配电室内电 工开启，遇有异常应立即紧停。
（6） 、现场按分闸按钮，电机停不下来，应到开关柜前扳动分合闸转换开关至 分闸方向，如仍停不下来则应按手动分闸按钮 （7） 、开关合闸后，电机运行电流超流，且长时间不能下来，励磁未投入，应 按紧停按钮使其分闸 电气高压开关柜五防操作内容电气高压开关柜五防操作内容 ①防止误分、误合断路器； ②防止带负荷分、合隔离开关； ③防止带电挂(合)接地线(接地开关)； ④防止带接地线(开关)合闸； ⑤防止误入带电间隔 配电室的“五防”即防热、防水、防尘、防腐蚀、防小动物。
