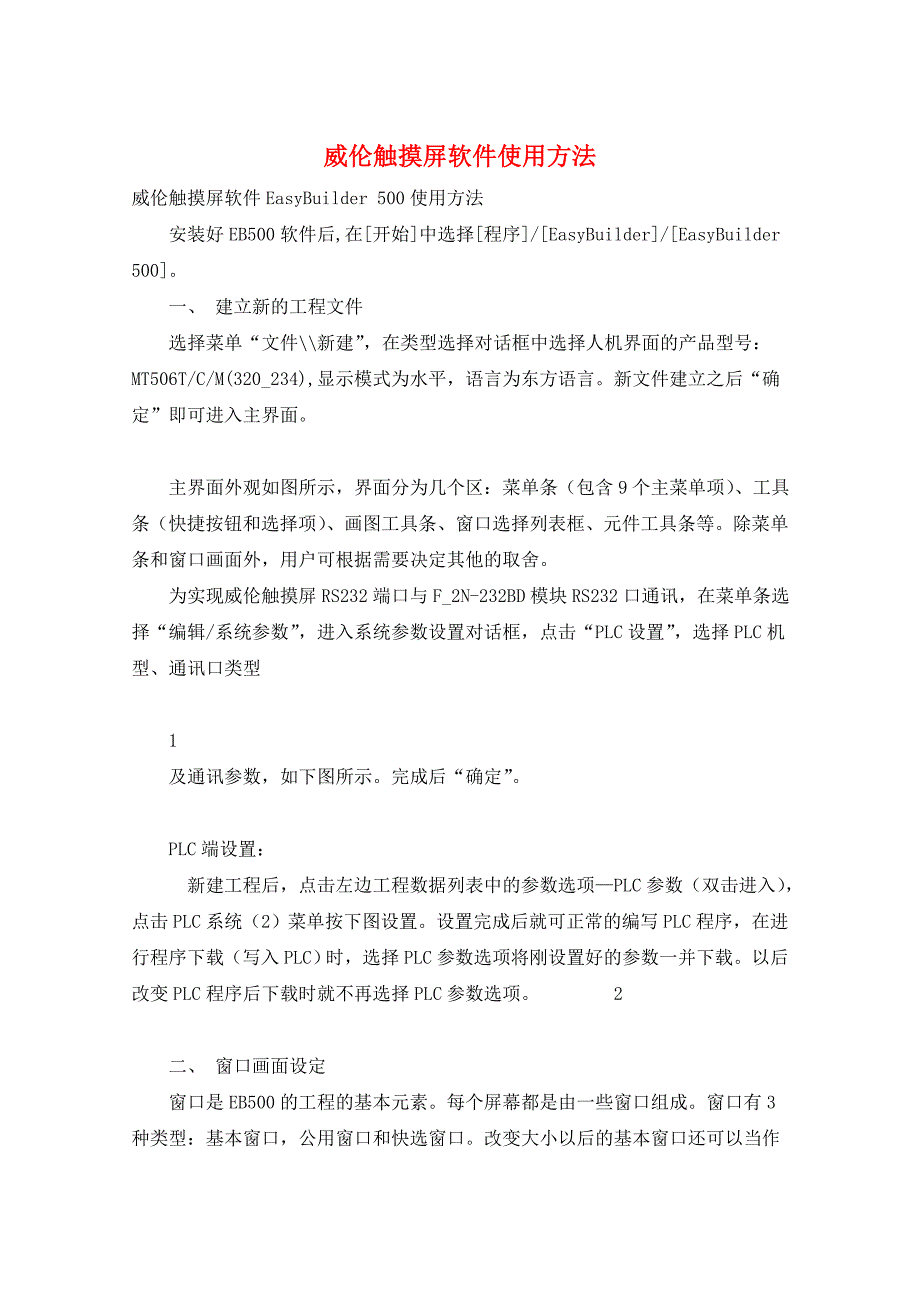

威伦触摸屏软件使用方法 威伦触摸屏软件EasyBuilder 500使用方法 安装好EB500软件后,在[开始]中选择[程序]/[EasyBuilder]/[EasyBuilder 500] 一、 建立新的工程文件 选择菜单“文件\\新建”，在类型选择对话框中选择人机界面的产品型号：MT506T/C/M(320_234),显示模式为水平，语言为东方语言新文件建立之后“确定”即可进入主界面 主界面外观如图所示，界面分为几个区：菜单条（包含9个主菜单项）、工具条（快捷按钮和选择项）、画图工具条、窗口选择列表框、元件工具条等除菜单条和窗口画面外，用户可根据需要决定其他的取舍 为实现威伦触摸屏RS232端口与F_2N-232BD模块RS232口通讯，在菜单条选择“编辑/系统参数”，进入系统参数设置对话框，点击“PLC设置”，选择PLC机型、通讯口类型 1 及通讯参数，如下图所示完成后“确定” PLC端设置： 新建工程后，点击左边工程数据列表中的参数选项—PLC参数（双击进入），点击PLC系统（2）菜单按下图设置设置完成后就可正常的编写PLC程序，在进行程序下载（写入PLC）时，选择PLC参数选项将刚设置好的参数一并下载。
以后改变PLC程序后下载时就不再选择PLC参数选项 2 二、 窗口画面设定 窗口是EB500的工程的基本元素每个屏幕都是由一些窗口组成窗口有3种类型：基本窗口，公用窗口和快选窗口改变大小以后的基本窗口还可以当作弹出窗口使用所有的窗口都可以作为底层窗口 基本窗口是通常窗口的类型当用”切换基本窗口”命令来切换基本窗口时，当 3 前屏幕会清屏(除了公用窗口和快选窗口之外的窗口都会被清掉)，而要切换的基本窗口会显示在当前屏幕上当基本窗口上的元件调用弹出窗口时，基本窗口的原始信息会保留，而调用的弹出窗口会附加到当前基本窗口上，所有的这样的弹出窗口与基本窗口都是父子窗口的关系当从基本窗口N切换到基本窗口M时，所有窗口N的子窗口都将关闭，而显示窗口M和窗口M的子窗口基本窗口必须满屏幕大小 快选窗口是由工作按钮（View）调用的窗口，这个窗口会一直显示在屏幕上直到工作按钮把它隐藏所以它可以用来放置切换窗口按钮或其它一些常用的元件快选窗口必须为窗口4，当切换别的窗口为快选窗口时，那个窗口必须和快选窗口的大小完全一样 公用窗口将始终显示在屏幕上。
可以把需要始终显示的元件放在公用窗口上这样您就可以随时看到该元件的状态或者操作该元件公用窗口必须为窗口6但是可以使用[切换公用窗口]功能键来切换别的窗口作为当前公用窗口，但是当前公用窗口只能有一个 在窗口属性对话框中还可以给窗口设置最多3个底层窗口底层窗口一般用来放置多个窗口的公用元件，如：背景图形，图表，标题等所有窗口都可以设置为底层窗口 在界面左侧窗口选择列表框中，选择_10：WINDOW001右键点击，在下拉菜单中选择“设置”，进入窗口设置对话框，选择背景颜色和模板样式、颜色 依次选择11、12、13………..，右键点击，在下拉菜单中选择“新建”，进行其他窗口的设置 三、 窗口画面编辑 选择某窗口双击进入后，在菜单条选择“视图/显示比例”，选择200%，使窗口放大 在触摸屏软件中，可使用多种类型的画面元件一般而言一个元件实现一个功能， 但某些元件必须与相关元件或PLC的协助才能完成持定的功能，如下表所示： 4 大部分的元件支持\位\或\字\地址(只有数值输入元件可迸行双字操作) 1.位状态指示灯 位状态指示灯显示一个指定的PLC地址的ON或OFF状态。
如果状态为0，将显示图形状态为0的图形，如果状态为1，将显示图形状态为1的图形如果选中了”使用标签”的话不同状态时对应的标签也会显示 添加位状态指示灯的过程： 1）按下位状态指示灯图标，将弹出如下对话框： 2）填写[一般属性]页的内容： 描述：分配给位状态指示灯的参考名称 (不显示) 读取地址：控制位状态指示灯的状态，图形和标签等的PLC的位地址 属性： 正常：只显示对应状态的图形，该图形不闪烁 闪烁状态0(或1)时的图形：当读取地址状态为OFF时显示稳定的状态为0的图 形，当状态为ON时显示状态为1的图形，并且其显示效果是闪烁的.闪烁频率由“闪烁频率”设置 3）跳到[图形]页：选择向量图或位图来表示位地址的OFF和ON状态的对应图形 4）跳到[标签]页：对应OFF和ON状态填入相应的文本 5）按下[确定]即可 5。
