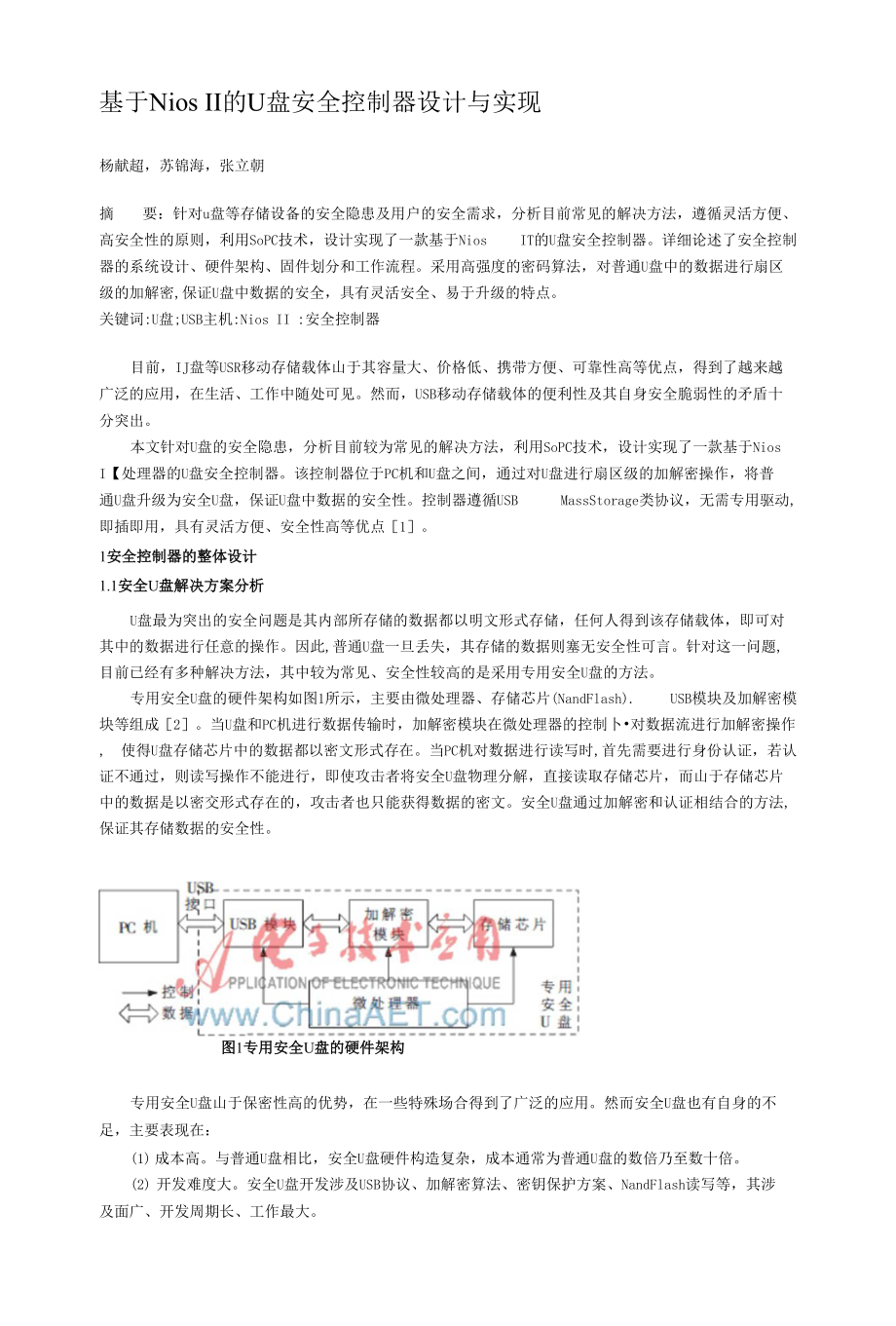

基于Nios II的U盘安全控制器设计与实现杨献超，苏锦海，张立朝摘 要：针对u盘等存储设备的安全隐患及用户的安全需求，分析目前常见的解决方法，遵循灵活方便、 高安全性的原则，利用SoPC技术，设计实现了一款基于Nios IT的U盘安全控制器详细论述了安全控制 器的系统设计、硬件架构、固件划分和工作流程采用高强度的密码算法，对普通U盘中的数据进行扇区 级的加解密,保证U盘中数据的安全，具有灵活安全、易于升级的特点关键词:U盘;USB主机:Nios II :安全控制器目前，IJ盘等USR移动存储载体山于其容量大、价格低、携带方便、可靠性高等优点，得到了越来越 广泛的应用，在生活、工作中随处可见然而，USB移动存储载体的便利性及其自身安全脆弱性的矛盾十 分突出本文针对U盘的安全隐患，分析目前较为常见的解决方法，利用SoPC技术，设计实现了一款基于Nios I【处理器的U盘安全控制器该控制器位于PC机和U盘之间，通过对U盘进行扇区级的加解密操作，将普 通U盘升级为安全U盘，保证U盘中数据的安全性控制器遵循USB MassStorage类协议，无需专用驱动, 即插即用，具有灵活方便、安全性高等优点［1］。
1安全控制器的整体设计1.1安全U盘解决方案分析U盘最为突出的安全问题是其内部所存储的数据都以明文形式存储，任何人得到该存储载体，即可对 其中的数据进行任意的操作因此,普通U盘一旦丢失，其存储的数据则塞无安全性可言针对这一问题, 目前已经有多种解决方法，其中较为常见、安全性较高的是采用专用安全U盘的方法专用安全U盘的硬件架构如图1所示，主要由微处理器、存储芯片(NandFlash). USB模块及加解密模 块等组成［2］当U盘和PC机进行数据传输时，加解密模块在微处理器的控制卜•对数据流进行加解密操作, 使得U盘存储芯片中的数据都以密文形式存在当PC机对数据进行读写时,首先需要进行身份认证，若认 证不通过，则读写操作不能进行，即使攻击者将安全U盘物理分解，直接读取存储芯片，而山于存储芯片 中的数据是以密交形式存在的，攻击者也只能获得数据的密文安全U盘通过加解密和认证相结合的方法, 保证其存储数据的安全性图1专用安全U盘的硬件架构专用安全U盘山于保密性高的优势，在一些特殊场合得到了广泛的应用然而安全U盘也有自身的不 足，主要表现在：(1) 成本高与普通U盘相比，安全U盘硬件构造复杂，成本通常为普通U盘的数倍乃至数十倍。
2) 开发难度大安全U盘开发涉及USB协议、加解密算法、密钥保护方案、NandFlash读写等，其涉 及面广、开发周期长、工作最大3) 密钥、算法、数据保存在同一载体中若安全U盘丢失，则直接导致密钥、算法和数据一起丢失， 不但增大了数据被破解的可能性，而目一有可能导致密码算法的丢失1.2 U盘安全控制器的系统设计本文借鉴安全U盘的优缺点，按照方便快捷、安全性高的原则，利用SoPC技术，设计实现了 U盘安全 控制器片上可编程系统SoPC技术是基于可编程编辑器件PLD解决方案的片上系统(SoC)SoPC是PLD和 AS1C技术融合的结果，是一种软硬件协同设计技术SoPC可以方便地将硬件系统(包括处理器、存储器、 外设和自定义逻辑电路等)和固件集成到一个PLD器件上，构建成一个可编程的片上系统，具有设计灵活、 可裁剪、易升级、可编程等优点，同时还有丰富的IP核资源可供使用［3］本文所设计的安全控制器系统架构如图2所示,安全控制器位于PC机和U盘之间，主要山USR Device 模块、USB Host模块、微处理器、缓冲区、加解密模块等组成控制器对于PC机表现为一个USB大容眼 存储(MassStorage)类设备,而对于U盘,则表现为一个USB Host。
USB Device模块负责接收PC机的命 令和数据，USB Host模块负责向U盘等USB发送命令和数据，加解密模块则完成数据的加解密，整个系统 在微处理器的控制下工作2安全控制器硬件架构的设计实现本设计采用USB接I I芯片+FPGA的方案来实现安全控制器的硬件架构，通过微处理器器对USB接I I芯 片的控制即可-实现USB通信采用USB接口芯片右助于降低开发费用，缩短系统的开发周期2. 1 USB接口芯片选型本设计中,安全控制器既要实现USB Host的功能，又要实现USB Device的功能因此,若能采用一 片USB接口芯片实现两者的功能，则有助于降低硬件系统的复杂性综合USB芯片的功能需求、价格、硬 件复杂性等因素,本设计选用NXP公司的ISP1761作为USB接口芯片1SP1761是一个单芯片的高速USB 0TG控制器，在其单芯片上集成了一个0TG控制器、一个主机控制 器和一个外设控制器，主机和外设控制器兼容USB2. 0协议，并支持480 Mb/s的高速传输ISP1761右3 个USB接口,接口 1可以被配置为Host接口、Device接口或者0TG接口，接口 2、3只能被配置为Host 接口。
在0TG模式下,ISP1761的接口 1可通过跳线灵活配置成Host接口或Device接口ISP1761可以直 接七H前市场上的大多数带寻址功能的微处理器宜接连接，微处理器通过读写ISP1761内部的寄存器或存 储器即可实现USR通信功能ISP1761支持DMA传输，可以提高数据的吞吐率［4］ 2. 2控制器整体硬件架构安全控制器整体硬件架构如图3所示，由SoPC模块和1SP1761芯片及按键组成SoPC模块使用Altera 公司提供的开发工具SoPC Builder生成,主要山NiosTI控制器、内存、加解密模块、JTAG、ISP1761控制 器、锁相环、PI0控制器和DMA控制器组成FPCA3安全径制器硬件架构Nios II控制器作为整个系统的核心，完成对各个模块的调度和控制：锁相环为系统各个模块提供所需 要的时钟；加解密模块完成数据流的加解密功能:ISP1761控制器则用来连接Nios II控制器和1SP1761芯 片,通过该控制器,NiosU处理器可以访问ISP1761芯片内部的寄存器和存储器：DMA控制器负责PC机到 控制器、控制器到U盘的数据传输，提高数据传输速率1SP1761芯片分别连接主机和U盘，在NiosH的 控制下实现USB Host接口和USB Device接口的功能。
3安全控制器固件的设计实现3.1固件模块及层次的划分安全控制器固件实际上是运行于Nios II处理器上的COS (Chip Operating System),主要负责监控 USB Host接口及USB Device接口的状态,解析PC机发出的命令,对系统各个模块进行调度,实现PC机 到U盘间的数据通信，完成数据流的加解密安全控制器固件主要包括初始化模块、USB Host模块、USB Device模块、DMA模块、密码模块等务 模块的功能如下：(1) 初始化模块：安全控制器系统的启动；ISP1761芯片接L I的配置，将接口 1配置成USB Host接口， 接口 2配置成USB Device接口2) USB Host模块［5］：检测USB接口芯片Host接口的状态,检测U盘的插入和移除等；向插入的USB 设备发出标准的USB标准命令，获取设备描述符、配置描述符、接II描述符、端点描述符等:向插入的USB 设备发出USB MassStorage类命令，获取设备的容量等基本信息及对设备进行读写操作3) USB Device模块:向PC机报告USB设备的插入:响应PC机发出的标准的USB命令,返回相应的 数据，如各种描述符等。
此时返回的描述符应为安全控制器的描述符；响应PC机发出的USB MassStorage 命令，返I可设备的基本信息，此时返I可的基本信息应为U盘的信息4) 加解密模块［6］：身份认证方案的实现,如用户II令的保存、更改等：加解密算法的高速实现及密 钥的保护等5) DMA模块：DMA控制器的配置、启动等安全控制器同件层次划分如图1所示，主要包括硬件抽象层、USB协议层和批量传输层硬件抽象层 主要实现Nios IT处理器对外设的读写以及对ISP1761芯片内部寄存器和存储器的访问：USB协议层通过对 ISP1761芯片的控制实现USB协议:批量传输层则实现MassStorage类的操作,通过BulkTn和Bulk-Out 端点，完成CRW、数据、CSW的传输安全控制器在批量传输层对数据进行扇区级的加解密操作，不进行交 件系统级的解析 PC机文件系统批量 传输层USB 协议层硬件《 抽象层/硬件层J可全控呷器批量传输房USB协议层硬件抽象房批atI 一即n*桦^ <^>j硬件层i !硬件层USB I>< :USB■ o•■■■ ■•■一 w•• . ■ ■ ■. ■■ ■ . ■ ■. ■■NIQU硬件层图4控制器固件层次的划分3. 2整体工作流程以一次PC机向U盘写数据的过程为例，U盘安全控制卷的工作流程如图5所示。
图5控制器整体丁作流程(Du盘安全控制器初始化；(2) 循环检测1SP1761芯片Host接口的状态，判断是否有USB设备插入;(3) 若检测到USB设备，判断设备是否是USB MassStorage类设备；(4) 若USB MassStorage类设备，则向PC机报告设备的插入，否则返回步骤(2)：(5) 安全控制器响应PC机发出的命令，包括USR标准命令和Mass Storage类命令，返I可描述符及所插 入设备的基本信息；(6) PC机发出写(WritelO)命令及数据，安全控制器将数据加密，然后向U盘转发写命令及加密•后的数 据;(7) 一次传输过程结束本文针对USB存储设备的安全问题，利用SoPC技术，设计实现了 U盘安全控制器，并在terasic公司 的DE3开发板上得到验证结果表明，该控制器将普通U盘升级为安全U盘，保证U盘中的数据都以密文 形式存在,方便快在、安全性高,具有广泛的应用前景下一步重点是研究密码方案,如身份认证方案的 设计、密钥的保护及加解密算法的高速实现等参考文献[1] 王威.具有身份认证及数据加密U盘的研究与实现[I)].沈阳：沈阳航空工业学院，2010.[2] 李亚强.基于Z8IINI2芯片的加密U盘的设计[D].哈尔滨：哈尔滨工业大学，2010.[3] SoPC Builder DataSheet [EB/OL]. [2011-08-15]. http://\nnv. altera, com. cn/literature/1 it-index. html.[4] 1SP1761 user manual [EB/OL]. [2011-08-10]. http:/Amv. doc88. com/p-5420112991. html.[5] 董扬生.USB主机在嵌入式系统中的应用[D].南京：南京理工大学，2008.[6] LIBERATOR 1 M, OTERO F B. AES-128 cipher high speed, low cost FPGA implementation[C]. 2007 3RD Southern Conference on Programmable Logic, 2007(12): 195-198.。
