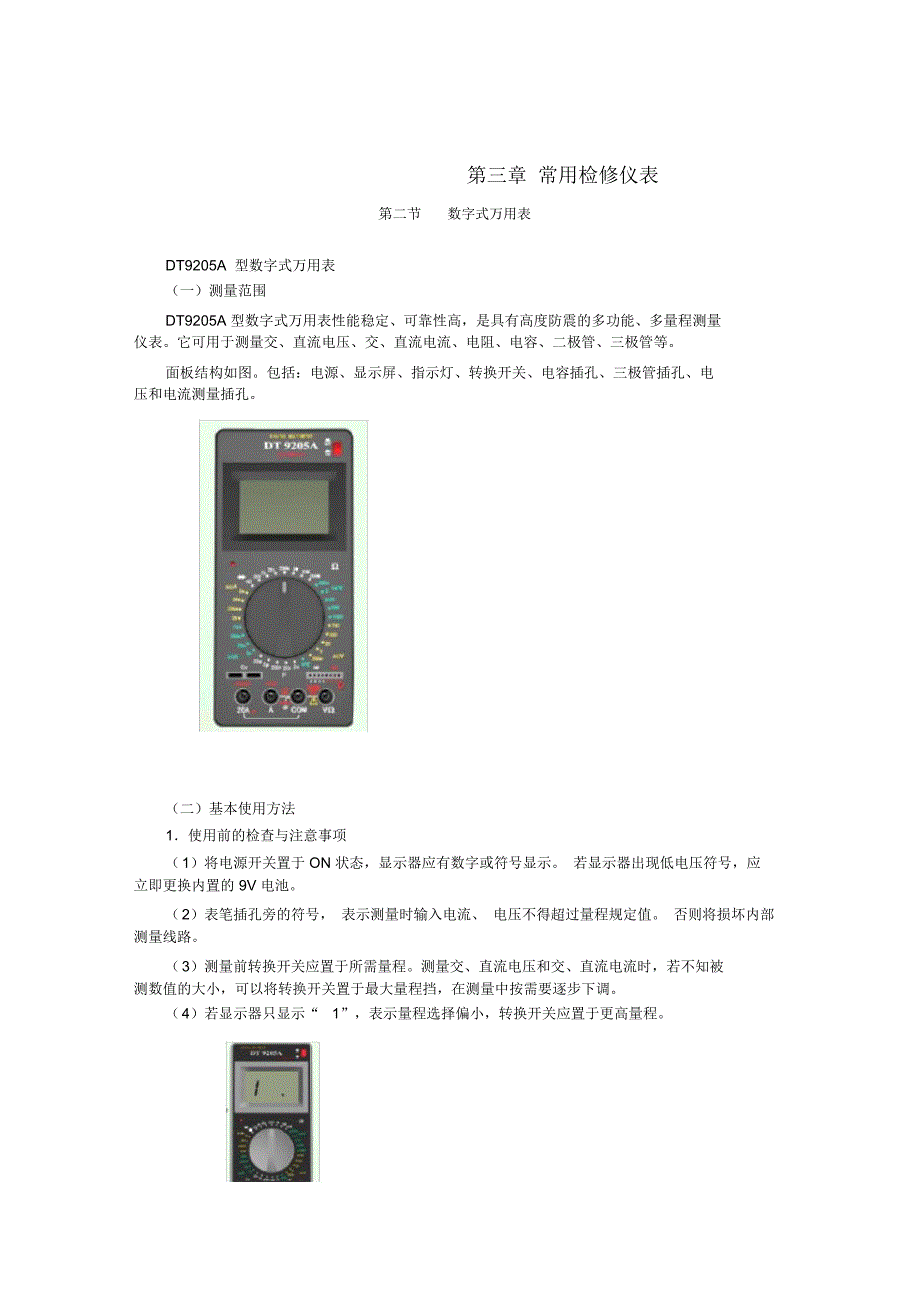

第三章 常用检修仪表第二节 数字式万用表DT9205A 型数字式万用表（一）测量范围DT9205A 型数字式万用表性能稳定、可靠性高，是具有高度防震的多功能、多量程测量仪表它可用于测量交、直流电压、交、直流电流、电阻、电容、二极管、三极管等面板结构如图包括：电源、显示屏、指示灯、转换开关、电容插孔、三极管插孔、电压和电流测量插孔二）基本使用方法1．使用前的检查与注意事项（ 1）将电源开关置于 ON 状态，显示器应有数字或符号显示 若显示器出现低电压符号，应立即更换内置的 9V 电池 2）表笔插孔旁的符号， 表示测量时输入电流、 电压不得超过量程规定值 否则将损坏内部测量线路 3）测量前转换开关应置于所需量程测量交、直流电压和交、直流电流时，若不知被测数值的大小，可以将转换开关置于最大量程挡，在测量中按需要逐步下调 4）若显示器只显示“ 1”，表示量程选择偏小，转换开关应置于更高量程 5）在高电压线路上测量电流、 电压时， 应注意人身安全 当转换开关置于 “ ”“ ” 范围时不得引入电压2．直流电压测量（ 1）将黑表笔插入“ COM ”插孔，红表笔插入“ V/ ”插孔 2）将转换开关置于“ V ”范围的合适量程。
3）表笔与被测电路并联，红表笔接被测电路高电位端，黑表笔接被测电路低电位端3．交流电压的测量（ 1）将黑表笔插入“ COM ”插孔，红表笔插入“ V/ ”插孔 2）将转换开关置于“ V~ ”范围合适量程 3）测量时表笔与被测电路并联，红、黑表笔不分极性4．直流电流的测量（ 1）将黑表笔插入“ COM ”插孔，测量最大值不超过 200 mA 电流时红表笔插入“ A ”插孔；测 200 mA~20 A 范围电流时，红表笔应插入“ 20 A”插孔 2）将转换开关置于“ A ”范围合适量程2（ 3）将该仪表串入被测线路且红表笔接高电位端，黑表笔接低电位端5．交流电流的测量（ 1）将黑表笔插入“ COM ”插孔，测量最大值不超过 200 mA 电流时红表笔插入“ A ”插孔；测 200 mA~20 A 范围电流时，红表笔应插入“ 20 A”插孔 2）将转换开关置于“ A~ ”范围适当量程 3）将仪表串入被测量线路，红、黑表笔不分极性6．电阻的测量（ 1）将黑表笔插入“ COM ”插孔，红表笔插入“ V/ ”插孔红表笔输出电压的极性为“ +” 2）将转换开关置于“”范围适当量程。
3）仪表与被测电阻并联7．电容的测量（ 1）将转换开关置于“ F”范围合适量程 2）将待测电容两脚插入 CX 插孔，不用表笔，即可读数8．二极管测试及带蜂鸣器连续测试（ 1）将黑表笔插入“ COM ”插孔，红表笔插入“ V/ ”插孔，红表笔输出电压的极性3hFE 的近似值测试条件为：为“ +” ）将转换开关置于 位置 3）红表笔接二极管正极，黑表笔接负极即可测二极管正向压降的近似值 4）将表笔接在待测电路两侧，若这两点电阻小于70 时，蜂鸣器将发出鸣响9．三极管和 hFE 的测试（ 1）将转换开关置于 hFE 位置 2）将已知 PNP 型或 NPN 型的晶体管的三只引脚分别插入仪表面板右上方的对应插孔内，显示器将显示出 IB =10 A ， VCE=2.8 V 三、兆欧表兆欧表又叫摇表、迈格表、高阻计、绝缘电阻测定仪等，是一种测量电器设备及电路绝缘电阻的仪表兆欧表主要由三部分组成：手摇直流发电机，也有用交流发电机加整流器的、磁电式流比计和接线桩 L、 E、 G一）兆欧表的结构及原理兆欧表结构如图，兆欧表的高压直流电源由手摇交流发电机 F、整流二极管 VD1 、VD2和电容 C1、 C2 等元件组成。
交流发电机 F 转动时，交流电的正半周电流通过 VD1 对 C1 充电负半周时， VD1 不导通，电流通过 VD2 对 C2 充电，这样在串联电容 C1、 C2 的两端形成直流高电压，它的数值大约为手摇发电机交流电压峰值的两倍手摇发电机产生的直流高电压，一路经线圈 B 和限流电阻 R2 形成电流 I 2另一路经被测电阻 RX 和限流电阻 R1、线4圈 A 形成电流 I1被测电阻 RX 未接上时，线圈A 中的电流为零，线圈B 中的电流在永磁铁磁场的作用下产生逆时针方向的转动力矩M2，线圈 B 转动到铁芯的缺口处停止，这时指针处于电阻刻度的无穷大处当接上被测电阻 RX 时， A线圈中的电流 I 1 在永磁铁磁场的作用下产生顺时针方向的转动力矩 M1当 M1、 M2 两个转动力矩相等时，线圈停止转动，指针即指出被测电阻RX 的阻值磁电式流比计的偏转是由线圈A 和 B 中通过的电流I1和 I2形成的电流I1和 I2 的大小虽然与高电压的高低有关，但是I 1 与 I2 的比值是不变的手摇发电机供给的电压稍高或稍低时，通过线圈 A 和 B 的电流 I1和 I 2 将同时按比例增加或减少，所以，指针的阻值读数仍然维持不变。
二）兆欧表的选用常用规格的兆欧表有250 V 、500 V 、 1 000 V 、2 500 V 和 5 000 V 等挡级选用兆欧表主要应考虑它的输出电压及测量范围，一般高压电器设备和电路的检测需要使用电压高的兆欧表，而低压电器设备和电路的检测使用电压低一些的就足够了通常500 V 以下的电器设备和线路选用 500~1 000 V 的兆欧表就可以了三）兆欧表的使用方法1．使用前的准备（ 1）检查兆欧表是否能正常工作 将兆欧表水平放置， 空摇兆欧表手柄， 指针应指到∞处，再慢慢摇动手柄，使 L 和 E 两个接线桩输出线瞬时短接，指针应迅速指零注意在摇动手柄时不得让 L 和 E 短接时间过长，否则会损坏兆欧表空摇 短接（ 2）检查被测电器设备和电路， 看是否已全部切断电源 绝对不允许设备和线路带电时用兆欧表去测量 3）测量前， 应对设备和线路先放电， 以免设备或线路的电容放电危机人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意要将被测试点擦拭干净2．正确使用方法（ 1）兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差 2）接线必须正确无误， 兆欧表有三个接线桩， “ L ”是接地桩、“ E”是线路接线桩、“ G”是保护环或屏蔽端子。
保护环的作用是消除表壳表面“ L ”和“ E”接线桩间的漏电以及被测绝缘物表面漏电的影响在测量电器设备对地绝缘电阻时， “ L ”用单根导线连接设备的待测5部位，“E”用单根导线接设备外壳；例如测量电机两绕组间的绝缘电阻时，将“ L ”和“ E”分别接在两绕组的接线端上；当测量电缆的绝缘电阻时，为了消除因表面漏电产生的误差，“ L ”接线芯，“ E”接外皮，“ G”接线芯与外皮之间的绝缘层 “L ”、“ E”、“G”与被测物的连接线必须用单根导线，而且要绝缘良好，不得绞合，表面不得与被测物体接触 3）摇动手柄的转速要均匀，一般在120r/min 左右，允许偏差在± 20%，最多不宜超过± 25%通常要摇动一分钟左右，等指针稳定后再读数如果被测电路中有电容器，应先摇动一段时间，让兆欧表对电容器充电，等指针稳定后再读数，测量完毕要先拆去接线，再停止摇动若在测量中发现指针指零，应立即停止摇动手柄 4）测量完毕，应对设备充分放电，否则容易引起触电事故 5）禁止在雷电时或附近有高压导体的设备上测量绝缘电阻 只有在设备不带电， 又不可能受到其他电源感应而带电的情况下，才可以测量 6）兆欧表未停止转动以前， 切记不要用手触及设备的测量部分和兆欧表的接线桩。
拆线时也不可以直接触及引线的裸露部分 7）兆欧表应定期校验 校验方法是直接测量有确定值的标准电阻， 检查其测量误差是否在允许范围内。
