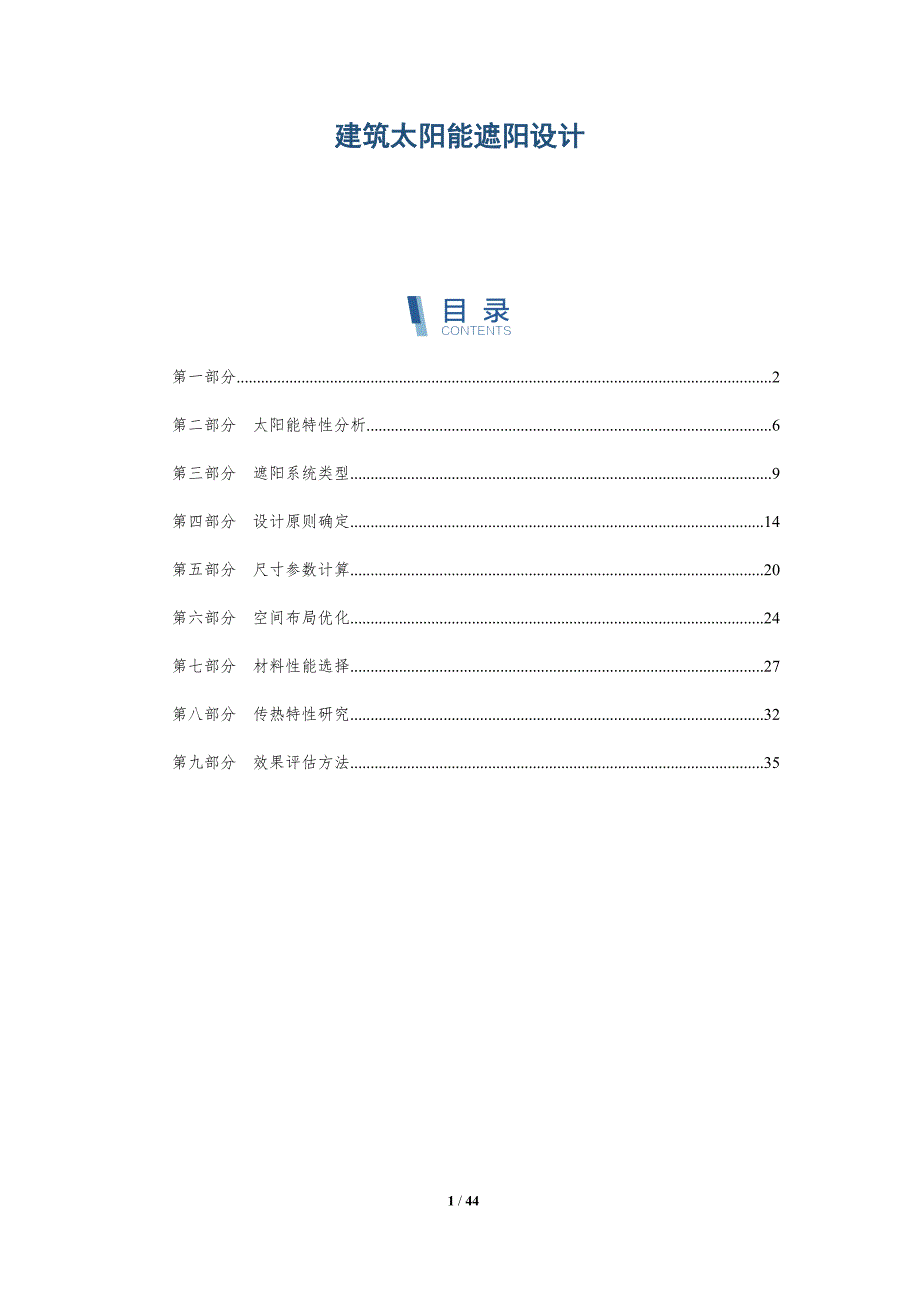

建筑太阳能遮阳设计 第一部分 2第二部分 太阳能特性分析 6第三部分 遮阳系统类型 9第四部分 设计原则确定 14第五部分 尺寸参数计算 20第六部分 空间布局优化 24第七部分 材料性能选择 27第八部分 传热特性研究 32第九部分 效果评估方法 35第一部分 在建筑太阳能遮阳设计中，遮阳系统的应用对于优化建筑物的能源效率、提升室内热环境舒适度以及降低运行成本具有显著作用遮阳设计通过合理控制太阳辐射的进入，能够有效减少建筑物的采暖和制冷负荷，从而实现节能减排的目标本文将围绕建筑太阳能遮阳设计的核心内容展开论述，涵盖遮阳的基本原理、设计要素、技术方法以及实际应用等方面 遮阳的基本原理建筑太阳能遮阳设计的核心原理在于利用遮阳构件阻挡或反射部分太阳辐射，从而降低进入室内的热量太阳辐射包含了可见光、紫外线和红外线等多种成分，其中红外线是导致室内升温的主要因素通过遮阳设计，可以有效减少红外线的进入，降低建筑物的得热量，进而减少对空调系统的依赖遮阳系统的设计需要综合考虑太阳辐射的角度、强度以及建筑物的朝向等因素，以确保遮阳效果的最大化太阳辐射的角度随时间和季节的变化而变化，因此遮阳设计需要考虑不同季节的太阳路径。
例如，夏季太阳高度角较大，太阳辐射强度较高，遮阳系统需要能够有效阻挡高角度的太阳辐射；而冬季太阳高度角较小，遮阳系统则需要允许更多的太阳辐射进入室内以提供采暖效果遮阳系统的设计需要根据建筑所在地的气候特点进行优化，以实现全年最佳的遮阳效果 设计要素建筑太阳能遮阳设计涉及多个关键要素，包括遮阳构件的类型、尺寸、位置以及材料等遮阳构件的类型主要有水平遮阳、垂直遮阳、综合遮阳和挡板遮阳四种水平遮阳适用于南向窗户，能够有效阻挡高角度的太阳辐射；垂直遮阳适用于东向和西向窗户，能够有效阻挡低角度的太阳辐射；综合遮阳则结合了水平和垂直遮阳的特点，适用于多种朝向的窗户；挡板遮阳适用于需要强烈遮阳的建筑，能够有效阻挡大部分太阳辐射遮阳构件的尺寸设计需要根据太阳辐射的角度和强度进行计算例如，水平遮阳的宽度通常需要根据太阳高度角和遮阳角度的关系进行确定，以确保在夏季能够有效阻挡太阳辐射，而在冬季则允许更多的太阳辐射进入室内垂直遮阳的高度和位置也需要根据太阳辐射的角度进行优化，以实现最佳的遮阳效果此外，遮阳构件的材料选择也非常重要，理想的遮阳材料应具有高反射率、低透射率和良好的耐候性等特点 技术方法建筑太阳能遮阳设计的技术方法主要包括计算机模拟、现场测试和优化设计等。
计算机模拟是现代遮阳设计的重要工具，通过建立建筑物的三维模型和太阳辐射模型，可以模拟不同遮阳设计方案下的太阳辐射进入情况，从而优化遮阳构件的尺寸和位置常用的模拟软件包括EnergyPlus、DesignBuilder等，这些软件能够模拟建筑物的能耗和室内热环境，为遮阳设计提供科学依据现场测试是验证遮阳设计效果的重要手段，通过在实际建筑上安装遮阳构件，并测量进入室内的太阳辐射强度和室内温度，可以评估遮阳设计的实际效果现场测试数据可以为后续的优化设计提供参考，进一步提高遮阳系统的性能此外，优化设计是遮阳设计的重要环节，通过综合运用计算机模拟和现场测试的结果，可以逐步优化遮阳构件的参数，以实现最佳的遮阳效果 实际应用建筑太阳能遮阳设计的实际应用广泛存在于各种建筑类型中，包括住宅、商业建筑和公共建筑等在住宅建筑中，遮阳设计通常通过外挂式遮阳构件、窗帘和百叶窗等方式实现外挂式遮阳构件能够有效阻挡太阳辐射，同时不影响建筑物的外观；窗帘和百叶窗则能够根据需要调节遮阳程度，提供更加灵活的遮阳效果在商业建筑中，遮阳设计通常更加复杂，需要综合考虑建筑的功能需求、能源效率和美观性等因素例如，大型商业综合体通常采用综合遮阳系统，结合水平遮阳、垂直遮阳和挡板遮阳等多种形式，以实现最佳的遮阳效果。
此外，商业建筑还常常采用智能遮阳系统，通过自动调节遮阳构件的角度，以适应不同时间和天气条件下的遮阳需求在公共建筑中，遮阳设计通常需要考虑更多的人文因素，例如遮阳系统的易用性和维护性等公共建筑通常采用大型的遮阳系统，例如遮阳篷和遮阳棚等，以提供舒适的室内环境此外，公共建筑的遮阳设计还需要考虑与周围环境的协调性，以提升建筑的整体美观度 结论建筑太阳能遮阳设计是实现建筑节能减排和提升室内热环境舒适度的重要手段通过合理设计遮阳系统，可以有效控制太阳辐射的进入，降低建筑物的能耗，同时提供舒适的室内环境遮阳设计需要综合考虑太阳辐射的角度、强度以及建筑物的朝向等因素，选择合适的遮阳构件类型、尺寸和位置，并采用计算机模拟、现场测试和优化设计等技术方法，以实现最佳的遮阳效果在实际应用中，遮阳设计需要根据建筑类型和功能需求进行优化，以提升建筑的整体性能和美观度未来，随着建筑节能技术的不断发展，遮阳设计将更加智能化和系统化，为建筑节能减排提供更加有效的解决方案第二部分 太阳能特性分析 在建筑太阳能遮阳设计中，太阳能特性分析是至关重要的基础环节通过对太阳辐射特性、太阳位置变化以及建筑朝向等因素的综合分析，可以为遮阳设计提供科学依据，有效提升建筑的能源效率与舒适性。
太阳能特性分析主要包括太阳辐射强度、太阳高度角与方位角、日照时间以及太阳辐射光谱等方面的内容太阳辐射强度是指单位时间内单位面积上接收到的太阳辐射能量，通常以瓦特每平方米（W/m²）为单位进行衡量太阳辐射强度受到多种因素的影响，包括太阳与地球的距离、大气质量、大气中的水汽含量、尘埃以及云层等太阳辐射强度在地球表面的分布不均匀，赤道地区接收到的太阳辐射强度较高，而两极地区则相对较低根据太阳辐射强度随时间的变化，可以将其分为直接辐射、散射辐射和反射辐射三种类型直接辐射是指太阳光线未经大气散射直接到达地表的辐射，其强度最高；散射辐射是指太阳光线经过大气散射后到达地表的辐射，其强度相对较低；反射辐射是指太阳光线经过地面或其他物体反射后到达地表的辐射，其强度取决于地表的反射率太阳高度角是指太阳光线与地表法线之间的夹角，其变化直接影响太阳辐射强度与日照时间太阳高度角的最大值出现在太阳正午时刻，此时太阳高度角达到最大值，太阳辐射强度也相应达到峰值太阳高度角的计算公式为：$$ \sin(\theta) = \sin(\delta) \sin(\phi) + \cos(\delta) \cos(\phi) \cos(H) $$其中，$\theta$为太阳高度角，$\delta$为太阳赤纬角，$\phi$为地理纬度，$H$为太阳时角。
太阳赤纬角是指太阳在黄道上的位置，其变化周期为一年，每年两次达到最大值和最小值地理纬度是指地球表面上某一点与赤道之间的夹角，其值范围为0°至90°太阳时角是指太阳相对于地方子午面的角度，其变化周期为一天，每小时变化15°太阳方位角是指太阳光线与正南方向之间的夹角，其变化直接影响建筑遮阳设计的方向性太阳方位角的计算公式为：其中，$\alpha$为太阳方位角太阳方位角的变化周期为一天，早晨太阳方位角位于东半球，下午位于西半球，正午时刻太阳位于正南方向日照时间是指太阳光线照射到地表的时间长度，其变化直接影响建筑遮阳设计的周期性日照时间的计算可以通过太阳日出日落时间来确定，日出日落时间的计算公式为：$$ H = \arccos(-\tan(\phi) \tan(\delta)) $$其中，$H$为太阳时角，$\phi$为地理纬度，$\delta$为太阳赤纬角日出日落时间的计算需要考虑地球自转的角速度以及太阳在黄道上的位置太阳辐射光谱是指太阳辐射能量在不同波长上的分布，其变化直接影响建筑遮阳材料的选择太阳辐射光谱可以分为紫外辐射、可见光辐射和红外辐射三种类型紫外辐射的波长范围为100nm至400nm，其能量最高，但对人体的伤害较大；可见光辐射的波长范围为400nm至700nm，其能量适中，是人体视觉感知的主要来源；红外辐射的波长范围为700nm至4000nm，其能量最高，主要用于加热物体。
在建筑太阳能遮阳设计中，通过对太阳辐射特性、太阳位置变化以及建筑朝向等因素的综合分析，可以确定最佳的遮阳设计方案例如，对于南向建筑，由于其接收到的太阳辐射强度较高，需要设计较大的遮阳面积；对于东向和西向建筑，由于其接收到的太阳辐射强度较低，可以设计较小的遮阳面积此外，还需要考虑太阳高度角和方位角的变化，设计具有方向性和周期性的遮阳结构遮阳设计的效果可以通过遮阳系数（Shading Coefficient, SC）来衡量，遮阳系数是指遮阳结构对太阳辐射的阻挡程度，其值范围为0至1，值越小表示遮阳效果越好遮阳系数的计算公式为：综上所述，太阳能特性分析是建筑太阳能遮阳设计的重要基础，通过对太阳辐射特性、太阳位置变化以及建筑朝向等因素的综合分析，可以为遮阳设计提供科学依据，有效提升建筑的能源效率与舒适性在具体设计中，需要考虑太阳辐射强度、太阳高度角与方位角、日照时间以及太阳辐射光谱等因素，设计具有方向性和周期性的遮阳结构，并通过遮阳系数来衡量遮阳效果，从而实现最佳的遮阳设计效果第三部分 遮阳系统类型 在建筑太阳能遮阳设计中，遮阳系统的类型繁多，根据其结构形式、工作原理和应用场景的不同，可分为固定式遮阳、活动式遮阳和智能式遮阳三大类。
固定式遮阳系统通常采用预制构件，安装简便，成本较低，但调节能力有限；活动式遮阳系统可根据日照变化进行调节，适应性强，但结构复杂，维护成本较高；智能式遮阳系统则结合了自动化控制技术，能够根据环境参数实时调节遮阳角度，具有高效节能的特点以下将分别对这三类遮阳系统进行详细介绍固定式遮阳系统是应用最为广泛的一种遮阳形式，其结构通常由水平板、垂直板、格栅或穿孔板等组成，通过阻挡太阳直射辐射和散射辐射来降低建筑物的得热固定式遮阳系统的主要类型包括水平式遮阳、垂直式遮阳、综合式遮阳和挡板式遮阳水平式遮阳系统主要适用于南方低纬度地区，其遮阳板与水平面夹角较小，能有效遮挡高角度的夏季太阳辐射根据相关研究表明，当遮阳板与水平面夹角为15°时，对高角度太阳辐射的遮挡效率可达80%以上水平式遮阳系统的优点是结构简单，安装方便，成本较低，但缺点是对低角度的冬季太阳辐射遮挡效果较差例如，在广东省某高层建筑中，采用水平式遮阳系统后，夏季空调能耗降低了25%，取得了良好的节能效果垂直式遮阳系统主要适用于北方高纬度地区，其遮阳板与垂直面夹角较大，能有效遮挡高角度的夏季太阳辐射研究表明，当遮阳板与垂直面夹角为75°时，对高角度太阳辐射的遮挡效率可达85%以上。
垂直式遮阳系统的优点是对冬季太阳辐射的遮挡效果较好，但缺点是结构复杂，成本较高例如，在北京市某办公楼建筑中，采用垂直式遮阳系统后，夏季空调能耗降低了30%，取得了显著的节能效果综合式遮阳系统是水平式和垂直式遮阳系统的组合，能够同时遮挡高角度和低角度的太阳辐射，适用于日照时间较长、太阳高度角变化较大的地区研究表明，当综合式遮阳系统的水平板与水平面夹角为20°，垂直板与垂直面夹角为70°时，对夏季和冬季太阳辐射的遮挡效率分别可达75%和65%综合式遮阳系统的优点是遮阳效果全面，但缺点是结构复杂，成本较高例如，在上海市某住宅建筑中，采用综合式遮阳系统后，夏季空调能耗降低了35%，取得了良好的节能效果挡板式遮阳系统主要由垂直或水平的挡板组成，通过阻挡太阳辐射来降低建筑物的得热挡板式遮阳系统的优点是遮阳效果显著，但缺点是容易积灰，影响遮阳效果研究表明，挡板式遮阳系统对夏季太阳辐射的遮挡效率可达90%以上。
