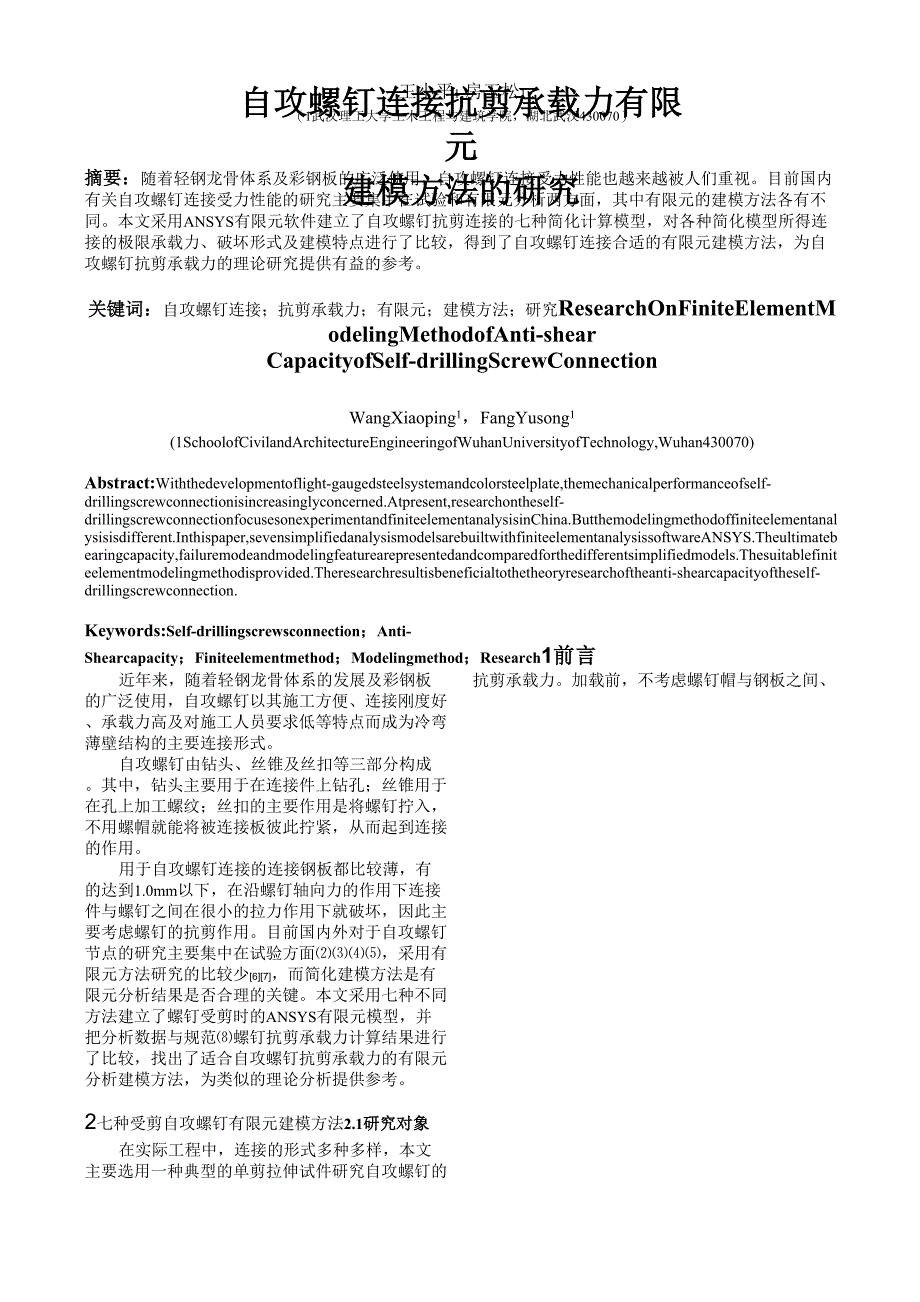

自攻螺钉连接抗剪承载力有限元建模方法的研究ID王小平1,房玉松1（1武汉理工大学土木工程与建筑学院，湖北武汉430070）摘要：随着轻钢龙骨体系及彩钢板的广泛使用，自攻螺钉连接受力性能也越来越被人们重视目前国内有关自攻螺钉连接受力性能的研究主要集中在试验和有限元分析两方面，其中有限元的建模方法各有不同本文采用ANSYS有限元软件建立了自攻螺钉抗剪连接的七种简化计算模型，对各种简化模型所得连接的极限承载力、破坏形式及建模特点进行了比较，得到了自攻螺钉连接合适的有限元建模方法，为自攻螺钉抗剪承载力的理论研究提供有益的参考关键词：自攻螺钉连接；抗剪承载力；有限元；建模方法；研究ResearchOnFiniteElementModelingMethodofAnti-shearCapacityofSelf-drillingScrewConnectionWangXiaoping1，FangYusong1(1SchoolofCivilandArchitectureEngineeringofWuhanUniversityofTechnology,Wuhan430070)Abstract:Withthedevelopmentoflight-gaugedsteelsystemandcolorsteelplate,themechanicalperformanceofself-drillingscrewconnectionisincreasinglyconcerned.Atpresent,researchontheself-drillingscrewconnectionfocusesonexperimentandfiniteelementanalysisinChina.Butthemodelingmethodoffiniteelementanalysisisdifferent.Inthispaper,sevensimplifiedanalysismodelsarebuiltwithfiniteelementanalysissoftwareANSYS.Theultimatebearingcapacity,failuremodeandmodelingfeaturearepresentedandcomparedforthedifferentsimplifiedmodels.Thesuitablefiniteelementmodelingmethodisprovided.Theresearchresultisbeneficialtothetheoryresearchoftheanti-shearcapacityoftheself-drillingscrewconnection.Keywords:Self-drillingscrewsconnection；Anti-Shearcapacity；Finiteelementmethod；Modelingmethod；Research1前言近年来，随着轻钢龙骨体系的发展及彩钢板的广泛使用，自攻螺钉以其施工方便、连接刚度好、承载力高及对施工人员要求低等特点而成为冷弯薄壁结构的主要连接形式。
自攻螺钉由钻头、丝锥及丝扣等三部分构成其中，钻头主要用于在连接件上钻孔；丝锥用于在孔上加工螺纹；丝扣的主要作用是将螺钉拧入，不用螺帽就能将被连接板彼此拧紧，从而起到连接的作用用于自攻螺钉连接的连接钢板都比较薄，有的达到1.0mm以下，在沿螺钉轴向力的作用下连接件与螺钉之间在很小的拉力作用下就破坏，因此主要考虑螺钉的抗剪作用目前国内外对于自攻螺钉节点的研究主要集中在试验方面⑵⑶⑷⑸，采用有限元方法研究的比较少[6][7]，而简化建模方法是有限元分析结果是否合理的关键本文采用七种不同方法建立了螺钉受剪时的ANSYS有限元模型，并把分析数据与规范⑻螺钉抗剪承载力计算结果进行了比较，找出了适合自攻螺钉抗剪承载力的有限元分析建模方法，为类似的理论分析提供参考2七种受剪自攻螺钉有限元建模方法2.1研究对象在实际工程中，连接的形式多种多样，本文主要选用一种典型的单剪拉伸试件研究自攻螺钉的抗剪承载力加载前，不考虑螺钉帽与钢板之间、钢板与钢板之间及螺钉丝扣与钢板之间的摩擦力，试件的力学计算简图如图1图1中，试件左端设为固定端，即约束节点的所有自由度，而右端沿拉力方向采用滑动支座的方式来施加荷载，其余方向的自由度均约束。
连接板的厚度均采用2mm、材质为Q235的钢材；螺钉采用ST5.5自钻自攻螺钉图1力学计算模型2.2材料自攻螺钉的材料多为合金钢，材质较硬，应力应变曲线基本没有明显的流幅，应力一旦达到极限强度600MPa即宣告破坏，之前的塑性变形极小为了体现极限强度的概念，需要将螺钉在有限元分析中的本构关系设定为如图2(a)的形式，利用材料“进入塑性产生很大变形”来控制收敛，进而得出极限荷载事实上，螺钉材料“进入塑性产生很大变形”是几乎不可能的，因为实际上螺钉一旦达到极限强度便断裂了[5O由于Q235钢板延展性好，应力应变曲线存在明显流幅，因此钢板的应力应变关系设定为三线形，如图2(b)所示这三条线段分别代表三个阶段：弹性阶段、屈服后的强化阶段和材料破坏阶段事实上，第三阶段应为下降段，但是由于在ANSYS程序中，如若材料本构关系带下降段，则模型计算时很难收敛，因而本文在此将第三条直线处理成水平段对于一般Q235碳素结构钢，其抗拉强度处于375〜460MPa之间，为简化起见，均取400MPaOa螺钉材料的本构关系图(MPa)400235b钢板材料的本构关系图图2材料的本构关系2.3有限元建模方法采用ANSYS有限元软件建模时，受剪螺钉试件中单元的简化方法分两种情形：第一种情形为连接板和螺钉均采用实体模型；第二种情形为连接板采用壳单元，螺钉采用实体单元。
按照剪力的传递方式不同，有限元建模方法可分成三类：第一类通过单元的接触传递剪力；第二种通过节点的耦合来传递剪力；第三种通过共用节点单元来传递剪力综合受剪螺钉试件中单元的两种简化情形和非对称结构，故采用整体建模的方式其余六种模三类剪力传递方法，表1中给出了试件七种不同的型均为对称结构，因此仅建试件一半的模型有限元建模方法及模型其中，第一种简化方法为表1受剪螺钉试件的七种有限元建模方法简图建模方法介绍有限元模型螺钉连接板kJ连接板I臺—J.bb螺钉连接板螺钉连接板螺钉根据GB5280-85标准实体建模连接板和螺钉均采用SOLID45单元划分网格，螺钉与连接板之间及连接板与连接板之间均考虑面-面的接触分析螺钉采用简化的实体建模，其中螺纹简化成旋转体，螺杆的最小截面面积与第一种方法中的受剪面积相当连接板和螺钉均采用SOLID45单元划分网格，螺钉与连接板之间及连接板与连接板之间均考虑面-面的接触分析螺钉简化成圆柱体（圆柱体的横截面面积与第一种方法的受剪面积相当），并在一端加突台，用来模拟丝扣之间的咬合力连接板和螺钉均采用SOLID45单元划分网格，圆柱体、丝扣及连接板之间考虑面-面接触分析螺钉简化成圆柱体（圆柱体的截面面积与第一种方法的受剪面积相当），螺钉与连接板之间用GLUE连接在一起。
连接板之间留有一定的间隙（0.1mm）连接板和螺钉均采用SOLID45单元划分网格ELEMENTSELEMENTS12009ELEMENTS12009~11螺钉连接板节点耦合螺钉简化成圆柱体，连接板和螺钉均采用SOLID45单元划分网格在连接面之间螺钉的部分用节点耦合来传递剪力螺钉连接板节点耦合螺钉连接板螺钉简化成圆柱体，其中圆柱体的截面面积与第一种方法的受剪面积相当圆柱体用SOLID45单元MAP划分网格；连接板采用SHELL181单元MAP划分网格法螺钉上的单元与连接板的壳单元之间相交的圆周上采用节点耦合的方法来传递剪力螺钉简化成圆柱体，其中圆柱体的截面面积与第一种方法的受剪面积相当圆柱体用SOLID45单元MAP划分网格；连接板采用SHELL181单元MAP划分网格法实体单元与壳单元之间采用点-面接触来传递剪力由于螺纹的存在连接板与螺钉之间沿螺钉轴线方向的位移很小，故同一位置的实体单元节点与壳单元节点在沿螺钉轴线方向的自由度应耦合在一起ELEMENTS3有限元分析结果及比较3・1有限元分析结果准贝V七种有限元模型求解的VonMises应力云图、针对表1中受剪螺钉试件的七种有限元模型,板端的位移-荷载曲线、试件破坏过程及极限抗剪承均采用大位移静态求解，并考虑材料的非线性、部载力如表2所示。
分有限元模型的非线性接触状态和VonMiser屈服表2受剪螺钉试件七种有限元分析结果POST1SURFACESvonmises应力云图板端的位移-荷载曲线破坏过程及极限抗剪承载力加载初期，荷载与位ANVALUE=VSDFFFSTEP=1SUB=999999TIME=1JUL1200910:03:43te移之间成线性的关系随着荷载的进一步增加，螺钉受压侧开始进入塑性,直到螺钉全部进入塑性状态，发生破坏值得注意的是螺钉帽与钢板之间也产生了很大的压应力如果钉头部分开槽很深严会引起钉头的断裂极限承载力：5.48kNNODALSOLUTIONSTEP=1SUB=121TIME=.355674SEQV(AVG)DMX=1.827SMN=.003665SMX=.647003ANJUL1200911:10:011POST260NODALSOLUTIONSMNSMXSTEP=1SUB=12JUL12009TIME=.141118SEQV(AVG)DMX=.81688002826.151893.077359.226427300961-450029.599097ANNODALSOLUTIONJUL12009STEP=1SUB=9TIME=.040587SEQV(AVG)DMX=.633351SMN=.005645SMX=.61POST261POST26ANJUL12009.:08:10加载初期，由于钢板之间的紧固由旋转体的0DisplacementofplJUL12009.:43:47of螺纹来承担，故钢板之间产生较大的滑动。
随着荷载的增加，在远离螺帽的螺钉受压面开始屈服，从而导致螺钉的破坏，而与之相对应的钢板也发生ate屈服o(mm)极限承载力：5.1kN加载初期，荷载与位移之间成线性的关系由于螺钉两侧的突台对钢板变形的抑制，钢板在螺钉全截面屈服时，只有部分接触面达到屈服plateANJUL1200914:09:20ofpl极限承载力:5.60kN加载初期，板端变形与板端力成线性的增加由于钢板之间留有0.1mm的间隙，随着荷载的增加,钢板之间的螺钉很快达到屈服，最终螺钉被剪切破坏在螺钉破坏时，钢板连接面附近部分发生ate屈服o(mm)极限承载力：5.04kNJUL12009AN1POST26fJUL1200914:22:26pla1)72el-er4.416224lacementof36444485256AN1。
