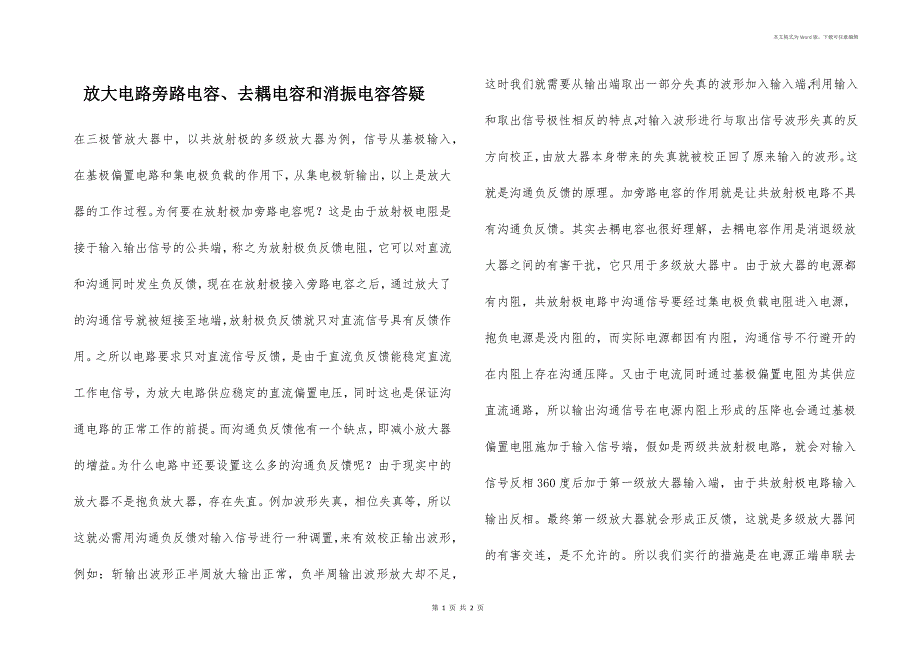

本文格式为Word版，下载可任意编辑放大电路旁路电容、去耦电容和消振电容答疑 在三极管放大器中，以共放射极的多级放大器为例，信号从基极输入，在基极偏置电路和集电极负载的作用下，从集电极斩输出，以上是放大器的工作过程为何要在放射极加旁路电容呢？这是由于放射极电阻是接于输入输出信号的公共端，称之为放射极负反馈电阻，它可以对直流和沟通同时发生负反馈，现在在放射极接入旁路电容之后，通过放大了的沟通信号就被短接至地端，放射极负反馈就只对直流信号具有反馈作用之所以电路要求只对直流信号反馈，是由于直流负反馈能稳定直流工作电信号，为放大电路供应稳定的直流偏置电压，同时这也是保证沟通电路的正常工作的前提而沟通负反馈他有一个缺点，即减小放大器的增益为什么电路中还要设置这么多的沟通负反馈呢？由于现实中的放大器不是抱负放大器，存在失直例加波形失真，相位失真等，所以这就必需用沟通负反馈对输入信号进行一种调置，来有效校正输出波形，例如：斩输出波形正半周放大输出正常，负半周输出波形放大却不足，这时我们就需要从输出端取出一部分失真的波形加入输入端，利用输入和取出信号极性相反的特点，对输入波形进行与取出信号波形失真的反方向校正，由放大器本身带来的失真就被校正回了原来输入的波形。
这就是沟通负反馈的原理加旁路电容的作用就是让共放射极电路不具有沟通负反馈其实去耦电容也很好理解，去耦电容作用是消退级放大器之间的有害干扰，它只用于多级放大器中由于放大器的电源都有内阻，共放射极电路中沟通信号要经过集电极负载电阻进入电源，抱负电源是没内阻的，而实际电源都因有内阻，沟通信号不行避开的在内阻上存在沟通压降又由于电流同时通过基极偏置电阻为其供应直流通路，所以输出沟通信号在电源内阻上形成的压降也会通过基极偏置电阻施加于输入信号端，假如是两级共放射极电路，就会对输入信号反相360度后加于第一级放大器输入端，由于共放射极电路输入输出反相最终第一级放大器就会形成正反馈，这就是多级放大器间的有害交连，是不允许的所以我们实行的措施是在电源正端串联去耦电阻和去耦电容，让电源内阻上的沟通压降短接至地，不会对输入信号进行干扰同时去耦电阻和去耦电容分别会对电源内阻上的沟通压降进行衰减和电源滤波另外在负反馈电路中还有消振电容你没问到，我也说下，消振电容只是消振电路的一部分常见消振电路有四种：超前式，滞后式，超前-滞后式和负载阻抗补偿式（也称茹贝尔电路），这几种电路主要是针对消振元件在极间耦合的作用性质来划分的，其目的都是通过对自激信号进行附加移相来消退自激振荡的，都是通过阻容元件来实现的。
其中，消退高频自激的原理就是破坏自激振荡产生所必需具备的两个条件，即：相位与振幅这里又跟振荡电路联系起来了，所以我以为模拟电路总是互通互连的这些电容是放大电路中必需把握的三大电容现在来总结一下三个电容：旁路电容用在只需要直流负反馈的电路中去耦电容主要是消退各级电路的相互干扰中消振电容主要用于级与级间的消退自激振荡第 1 页 共 1 页。
