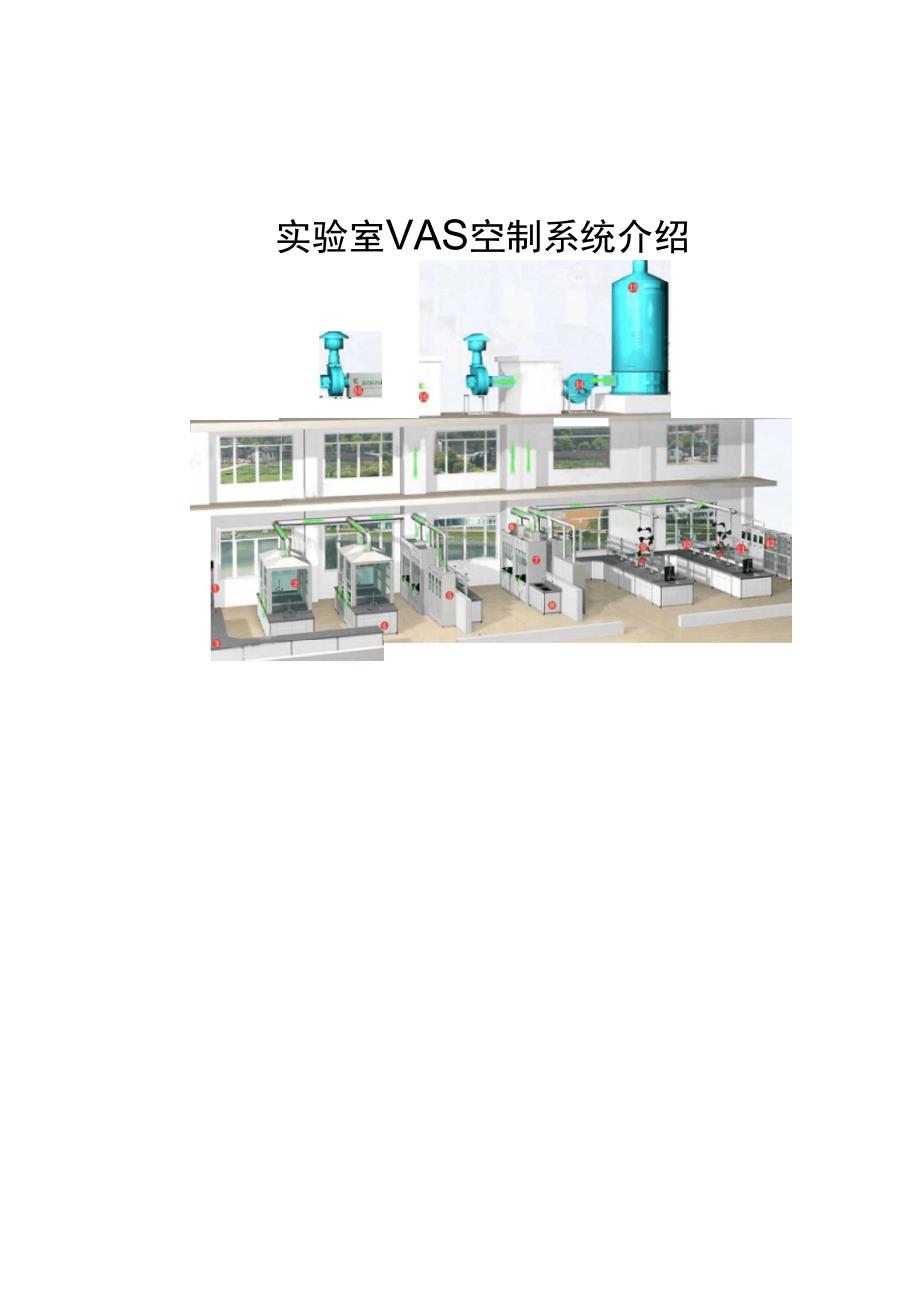

实验室VAS空制系统介绍、通风柜门高和通风柜门高及面风速监测器说明itJE*ooofl*fl*&&竺o疊0e0®o©抚0原理:通过面风速传感器监测通风柜通风截面风速的变化，经控制器内微电脑综合计算处理之后，控制阀门的开度，以满足通风柜设定风速所需风量，达到通风柜面风速恒定的控制效果一、主要功能：1、面风速设定：可以根据不同的实验要求，设定通风柜的面风速值，从而达到最佳的排风效果2 、可设定紧急、节能使用时监测的面风速值3 、实时显示面风速4、面风速报警功能：当实际面风速值超过或低于设定范围值时自动声光报警5、温度报警功能：当实际温度值超过设定范围值时自动声光报警6、自动延时保护装置，能彻底抽空残余腐蚀、有害、有毒气体；可设定延时关机时间二、特点1、所有传感器自动调零补偿2、设备安装简单、控制面板操作方便三、优势•调节门关上时节能显著•调节门位置变化时保持正确的面风速，这样，安全性增加•固有的报警与监控功能是变风量系统的一个典型的组成部分，同时增加安全性•由于变风量控制系统易于适应系统变化，实验室灵活性会增加•由于风流量减小，声级会降低三、技术参数输入电压：220VAC/50HZ6工作电压：24VDC7功率(VA)V10W测量范围：风速0~1m/s监测精度：风速土0.01m/s响应时间：0.1秒，工作温度：0~80C二、管道静压控制VAV系统原理：通常根据静压传感器的信号来调节风机风量，静压控制器通过调节风机转速或入口导叶来恒定静压控制点的静压值，以满足下游风道、末端装置及排风口的损失。
压差变送器安装在排风支管风速平缓区域，持续监测管道内的静压变化；系统运行时，变风量阀控制通风柜面风速造成管道静压发生变化，当静压发生变化时，通过变频智能控制器处理，自动调节变频器的输出频率，控制风机转速，维持管道内静压恒定，形成闭环控制系统，动态调整系统的运行工况，以满足系统风量，使通风柜达到设定的面风速VFD1«PLCfM面风速控制器变频控制模块生产测试线控制器生产测试线VAV安装好的VAV空制柜打包好准备发货的产品。
