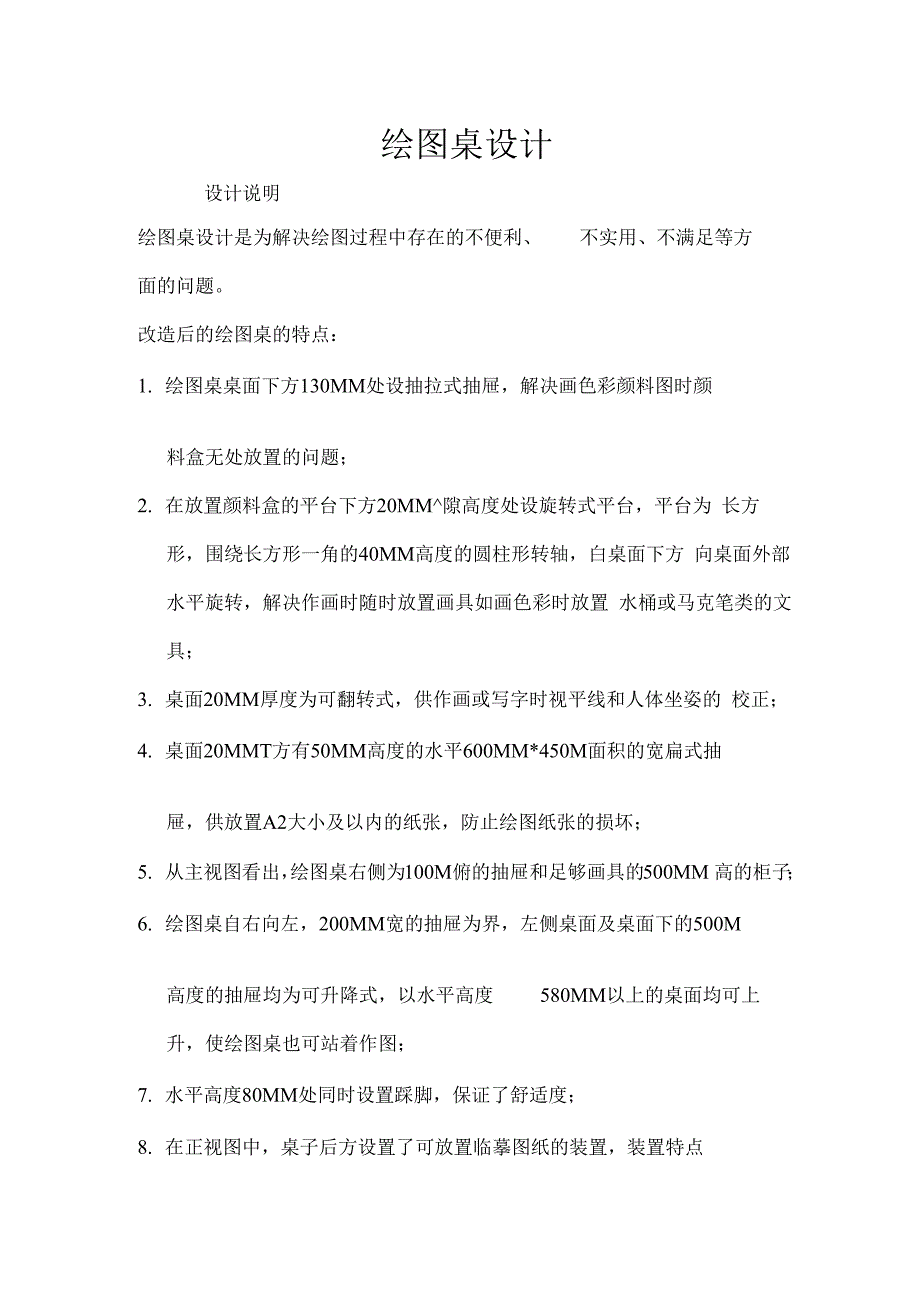

绘图桌设计设计说明绘图桌设计是为解决绘图过程中存在的不便利、 不实用、不满足等方面的问题改造后的绘图桌的特点：1. 绘图桌桌面下方130MM处设抽拉式抽屉，解决画色彩颜料图时颜料盒无处放置的问题；2. 在放置颜料盒的平台下方20MM^隙高度处设旋转式平台，平台为 长方形，围绕长方形一角的40MM高度的圆柱形转轴，白桌面下方 向桌面外部水平旋转，解决作画时随时放置画具如画色彩时放置 水桶或马克笔类的文具；3. 桌面20MM厚度为可翻转式，供作画或写字时视平线和人体坐姿的 校正；4. 桌面20MMT方有50MM高度的水平600MM*450M面积的宽扁式抽屉，供放置A2大小及以内的纸张，防止绘图纸张的损坏；5. 从主视图看出，绘图桌右侧为100M俯的抽屉和足够画具的500MM 高的柜子；6. 绘图桌自右向左，200MM宽的抽屉为界，左侧桌面及桌面下的500M高度的抽屉均为可升降式，以水平高度 580MM以上的桌面均可上升，使绘图桌也可站着作图；7. 水平高度80MM处同时设置踩脚，保证了舒适度；8. 在正视图中，桌子后方设置了可放置临摹图纸的装置，装置特点 是以转轴垂直上下翻转，需要时，从下方垂直翻转向上，可随时根据视平线的角度调整。
二. 对比三视图测量过程：原桌椅三视图:常见桌椅出现的问题:1.桌面水平易造成脊椎弯曲，近视等问题2.搁脚处的高低与桌面下方的抽屉高度要协调，如图，造成了容腿处不够的问题三. 参考案例:创意设计桌G - 8 7 - 1设.计臬功凄臬绘图桌绘画桌一桌等于多桌 一室等于多室WWW. ()602(12. C：f)M:83957lo7K绘图桌可升降，可调节桌面，绘图方便手灌升陆快捷自宙 柱度卓翦性步比高 心助墨升牧学档次 金苜选一桌号于多栗 一堂等于多室广翻注芻制疝团爲财佩嘗観倒妙海窍创意设计桌G-a 7 - 2迎卄桌电袖虞 蜜图桌燈画桌 动漫桌谖桌绘图桌下方可放置颜料盒或其他工具；绘图桌上方有台面可放置电脑或绘图临摹范本四. 改造三视图:It正视图侧视图俯视图。
