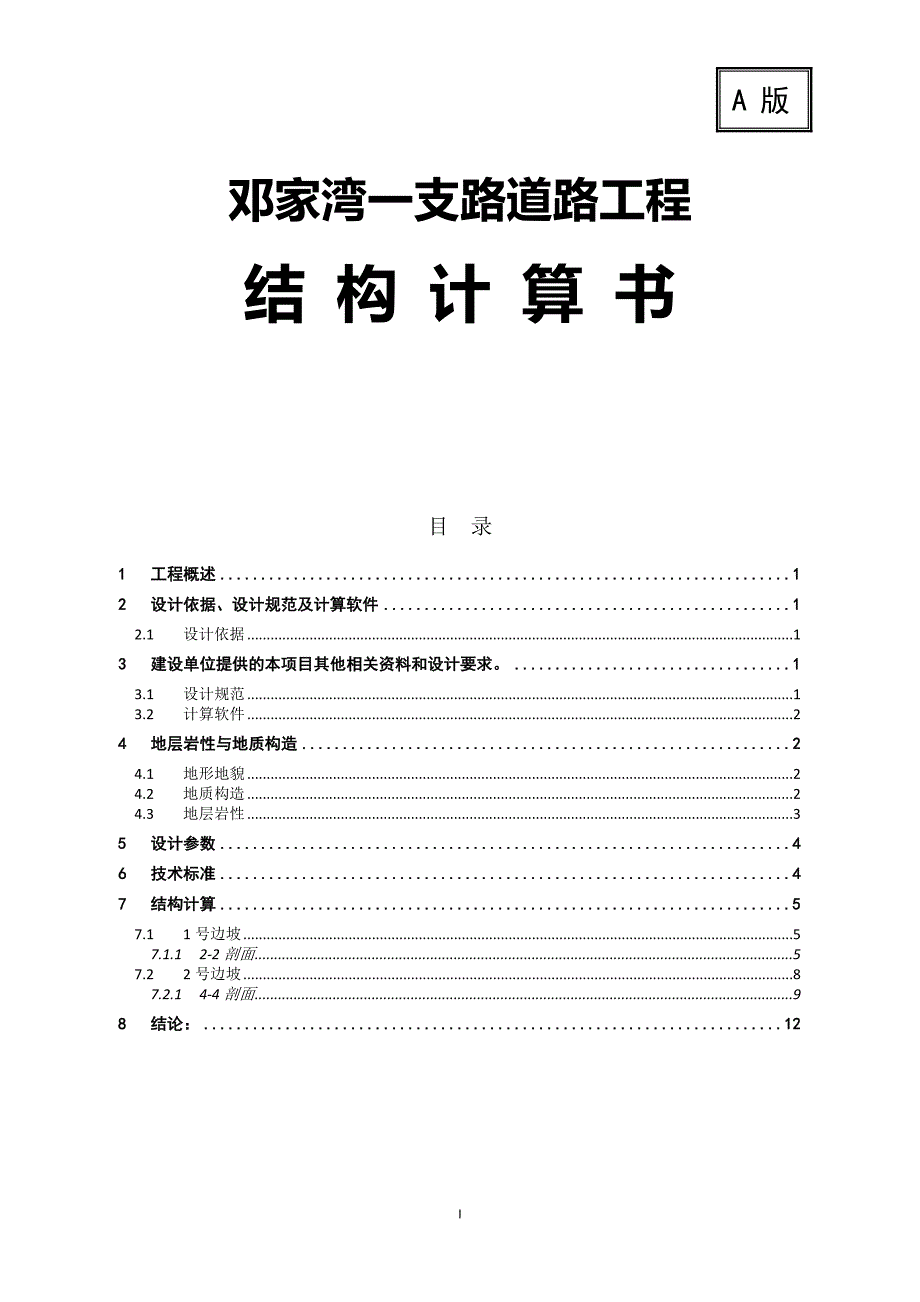

A版邓家湾一支路道路工程结 构 计 算 书目 录1 工程概述 12 设计依据、设计规范及计算软件 12.1 设计依据 13 建设单位提供的本项目其他相关资料和设计要求 13.1 设计规范 13.2 计算软件 24 地层岩性与地质构造 24.1 地形地貌 24.2 地质构造 24.3 地层岩性 35 设计参数 46 技术标准 47 结构计算 57.1 1号边坡 57.1.1 2-2剖面 57.2 2号边坡 87.2.1 4-4剖面 98 结论： 12I 邓家湾一支路道路工程邓家湾一支路道路工程结构计算书1 工程概述本项目位于重庆市北碚组团I标准分区，位于中梁山与缙云山脉中间的槽谷地带，道路呈东西走向，横跨张家沟，西起于现状村落聚居点报房院子西侧，与规划歇马纵二路形成交叉口，向东止于与规划歇马纵四路交叉口，设计道路等级为城市支路，设计时速30km/h，标准路幅宽度16m（4m（人）+8m（车）+4 m（人）），双向两车道，道路全长约711.434m，本次实施范围起点桩号为K0+026.565，实施终点桩号为K0+680.378，实施长度为653.813m。
根据建设单位对该地块建设统筹安排，同时参考勘察报告，道路设计及重庆市城乡建设委员会渝建发[2010]166号文件，结合填挖性质，地层岩性及边坡高度，共有2处边坡属于166号文件规定的高边坡本次边坡方案设计即为针对该高边坡的方案设计表1.1高边坡统计表编号边坡分段立面面积边坡（斜坡）段长度（m）最大坡高（m）岩土性质安全等级1K0+160～K0+300左侧2200 140.0 17填方边坡二级2K0+360～K0+620左侧10383 260.0 55岩质挖方边坡一级2 设计依据、设计规范及计算软件2.1 设计依据1) 建设单位与我院签定的工程设计合同；2) 建设单位提供的《北碚组团I标准分区邓家湾一支路道路工程1:500地形管线图》（重庆市勘测院，2022年10月数字化测图）；3) 片区路网控制性详细规划图；4) 《北碚组团I标准分区邓家湾一支路道路工程（K0+000～K0+711.434）工程地质勘察报告（直接详细勘察）》（重庆中科勘测设计有限公司，2022.10）；5) 建设单位提供的本项目其他相关资料和设计要求3 建设单位提供的本项目其他相关资料和设计要求3.1 设计规范1) 《建筑边坡工程技术规范》（GB50330-2013）；2) 《建筑基坑支护技术规程》（JGJ120-2012）；3) 《建筑地基基础设计规范》（GB50007-2011）；4) 《混凝土结构设计规范》(GB50010-2010)（2015版）；5) 《建筑边坡工程施工质量验收规范》（DBJ/T50-100-2022）；6) 《砌体结构设计规范》（GB50003-2011）；7) 《建筑桩基技术规范》（JGJ94-2008）；8) 《工程结构通用规范》（GB55001-2021）；9) 《建筑与市政地基基础通用规范》（GB55003-2021）。
3.2 计算软件（1）理正岩土计算分析软件7.0版2）规范公式计算表格4 地层岩性与地质构造14.1 地形地貌场地地貌属剥蚀丘陵地貌，总体地形北高南低起点至K0+360段沿线正在平场，地形坡角一般3～25°，局部较陡可达30～43°K0+360段至止点段为原始地形，地形坡角一般16～32°，局部陡坎可达45～60°本次勘察范围内勘探点最低高程261.86m，最高高程328.08m，相对高差为66.22m4.2 地质构造场地地质构造位于北碚向斜西翼，场区未见次级褶皱及断层，地质构造简单在场地基岩露头处量测产状，岩层产状：290～312°∠6～10°，优势产状310°∠10°，岩石主要发育2组裂隙，分述如下：裂隙①产状：120～136°∠46～70°，优势产状130°∠46°，裂隙多闭合，间距2.0～3.4m，延伸长1.5～3.2m，裂隙不发育，裂隙面平直，无充填，结合差，为硬性结构面；裂隙②产状：205～230°∠70～82°，优势产状225°∠72°，裂隙张开宽约2mm，间距1.5～2.8m，延伸长1.5～2.5m，裂隙不发育，裂隙面较平直，无充填，结合差，为硬性结构面层面：根据钻探及调查成果，场地岩层层间充填粘土，层面结合很差，为软弱结构面。
4.3 地层岩性经钻探揭示及场区实地调查，场区范围内主要岩土层有全新统素填土（Q4ml）、粉质粘土（Q4el+dl），下伏基岩为侏罗系中统沙溪庙组（J2s）的砂岩、泥岩和砂质泥岩，分述如下：2.4.1第四系全新统(Q4)土层1、素填土(Q4ml)：杂色，松散～稍密状，稍湿主要由砂泥岩碎块石、粉质粘土等组成碎块石含量约20%～35%，粒径20～400mm，大者可达100cm，强～中风化状，棱角状；为近期平场机械堆填主要分布于起点至K0+360段地表，分布厚薄不均，钻孔揭露厚度1.20（ZY15）～28.60m（ZY9）不等2、粉质粘土(Q4el+dl)：褐灰色，可塑状，切面稍具光泽，干强度中等，韧性中等，无摇震反应主要分布于K0+360至止点段原始斜坡坡面，钻孔揭露厚度0.30（ZY29）～6.20m（ZY32）止点附近ZY48表层约1.5m为软塑～流塑状～～～～～～不～～～整～～～合～～～～～～2.4.2 侏罗系中统沙溪庙组（J2s）基岩1、砂岩（J2s-Ss）：灰褐、浅灰色矿物成分以长石、石英为主，并含云母、暗色矿物及岩屑中细粒结构，中厚层状构造，钙泥质胶结强风化带，岩芯较破碎，呈块状和短柱状。
中等风化带，岩芯较完整，呈长柱状、柱状和短柱状，节长0.05～0.40m钻探揭露厚度1.10（ZY28）～16.20m（ZY15），为场地主要岩石2、泥岩（J2s-Ms）：紫红、暗紫色主要由粘土矿物组成，局部含砂质较重泥质结构，厚层状构造强风化带，岩芯较破碎，呈碎块状和块状为中等风化带，岩芯较完整，呈柱状和短柱状，节长0.05～0.32m钻探揭露厚度1.50（ZY22）～33.50（ZY29），为场地主要岩石2.4.3 风化带特征及基岩面起伏情况场地被第四系土层覆盖，局部基岩裸露，场地基岩顶界埋深为0.30（ZY29）～28.60m（ZY9）基岩面总体与原地形基本一致，局部起伏较大基岩面与上覆土层呈不整合接触，勘察区为斜坡地形，基岩界面整体起伏变化较大，界面坡度角在3～25°，局部较陡可达40～60°，为剥蚀的基岩界面1）基岩强风化带，岩芯较破碎，风化裂隙发育，呈碎块状、块状和短柱状根据钻探成果，揭露厚度1.20（ZY16）～7.60（ZY14）2）基岩中风化带：岩体较完整，岩芯多呈长柱状、短柱状和柱状根据钻探成果，揭露厚度3.10（ZY8）～40.50（ZY29）5 设计参数根根据《北碚组团I标准分区邓家湾一支路道路工程（K0+000～K0+711.434）工程地质勘察报告（直接详细勘察）》，岩土设计参数取值如下表：表5.1岩土设计参数建议取值表序号项 目单位素填土粉质粘土砂岩泥岩1重 度天然kN/m320.0*18.6224.4024.93饱和kN/m320.5*19.5024.6825.192抗压强度标准值天然MPa//9.94.26饱和MPa//6.62.633岩土与锚固体极限粘结强度标准值kPa/40*380*300*4岩土与挡墙基底间的摩擦系数强风化//0.25*0.40*0.35*中等风化0.50*0.45*5土体水平抗力系数的比例系数MN/m48*14*40*（强风化）20*（强风化）6岩体水平抗力系数MN/m3//115*50*7地基承载力特征值强风化kPa/150*400*300*中等风化241015468岩土体抗剪强度天然ckPa5*24.14790*310*天然φ°30*13.1130*27*饱和ckPa3*14.45//饱和φ°26*11.04//9岩体抗拉强度kPa30017010桩的极限侧阻力标准值qsikkPa/55*160*（强风化）140*（强风化）11临时边坡坡率值/1:1.51:1.251:0.751:0.7512永久边坡坡率值/1:1.51:1.51:1.01:1.0注：1、岩层面抗剪强度c取35kPa，φ取16°；裂隙面抗剪强度c取50kPa，φ取18°；岩体理论破裂角，砂岩60°，泥岩58.6°。
2、素填土负摩阻力系数取0.253、表中未标明风化状态岩体系指中等风化岩体4、带*数据为根据相关规范及地方经验取值 6 技术标准本次设计1号、2号边坡为永久边坡，边坡设计使用年限取值为50年；边坡工程安全等级：一级；边坡安全系数：1.35（一级永久）7 结构计算7.1 1号边坡7.1.1 2-2剖面 ------------------------------------------------------------------------计算项目： 2-2------------------------------------------------------------------------[计算简图][控制参数]: 采用规范: 通用方法 计算目标: 安全系数计算 滑裂面形状: 圆弧滑动法 不考虑地震[坡面信息] 坡面线段数 8 坡面线号 水平投影(m) 竖直投影(m) 超载数 1 10.500 6.000 0 2 2.000 0.000 0 3 12.000 8.000 0 4 4.000 0.000 1 超载1 距离0.010(m) 宽4.000(m) 荷载(5.00--5.00kPa) 270.00(度) 5 8.000 0.000 1 超载1 距离0.010(m) 宽8.000(m) 荷载(20.00--20.00kPa) 270.00(度) 6 4.000 0.000 1 超载1 距离0.010(m) 宽4.000(m) 荷载(5.00--5.00kPa) 270.00(度) 7 。
