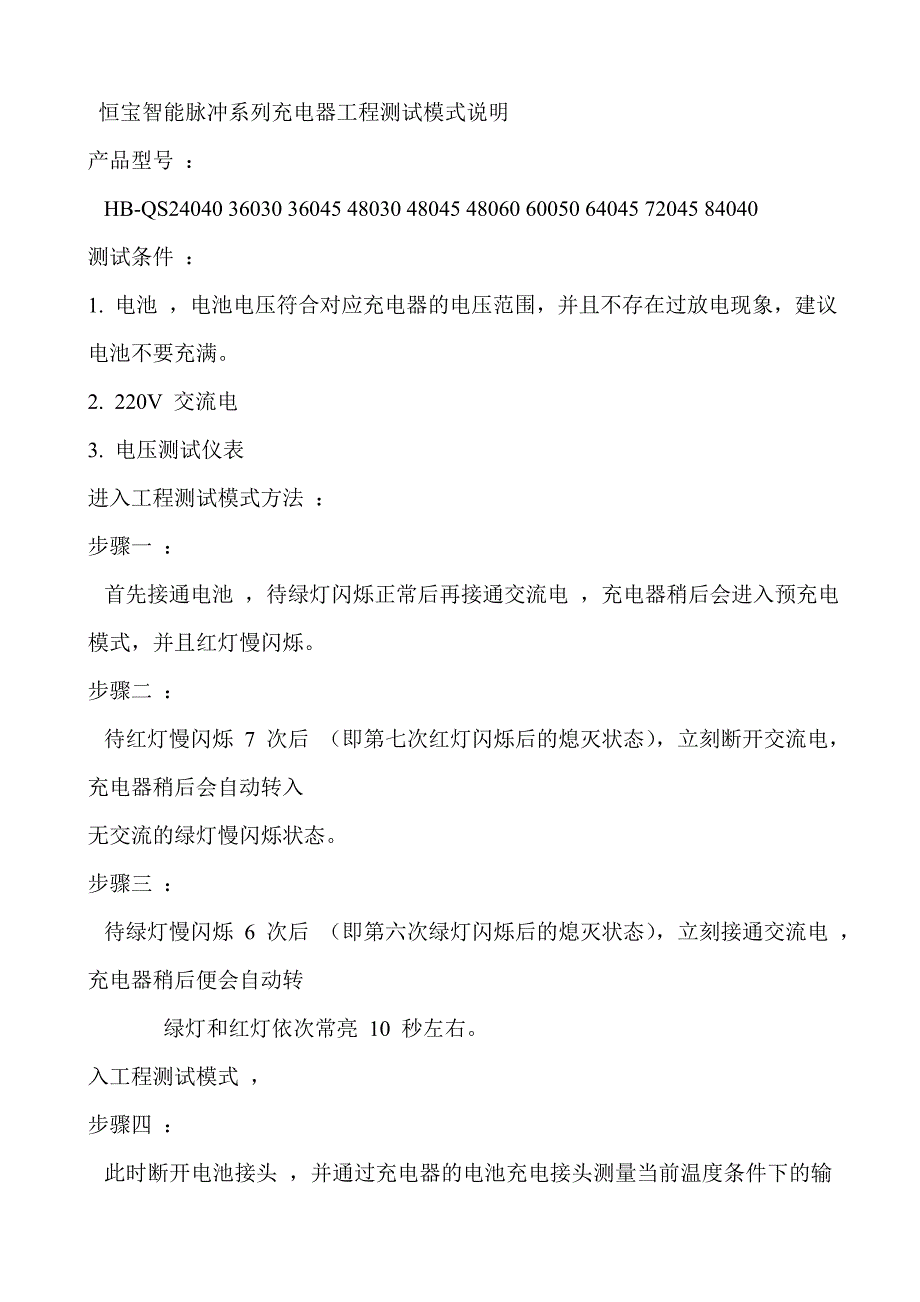

恒宝智能脉冲系列充电器工程测试模式说明 产品型号 ： HB-QS24040 36030 36045 48030 48045 48060 60050 64045 72045 84040 测试条件 ： 1. 电池 ，电池电压符合对应充电器的电压范围，并且不存在过放电现象，建议电池不要充满 2. 220V 交流电 3. 电压测试仪表 进入工程测试模式方法 ： 步骤一 ： 首先接通电池 ，待绿灯闪烁正常后再接通交流电 ，充电器稍后会进入预充电模式，并且红灯慢闪烁 步骤二 ： 待红灯慢闪烁 7 次后 （即第七次红灯闪烁后的熄灭状态） ，立刻断开交流电，充电器稍后会自动转入 无交流的绿灯慢闪烁状态 步骤三 ： 待绿灯慢闪烁 6 次后 （即第六次绿灯闪烁后的熄灭状态） ，立刻接通交流电 ，充电器稍后便会自动转 绿灯和红灯依次常亮 10 秒左右 入工程测试模式 ， 步骤四 ： 此时断开电池接头 ，并通过充电器的电池充电接头测量当前温度条件下的输出电压绿灯亮时输出为 红灯亮时输出为满充电压 浮充电压 ， 退出工程测试模式方法 ： 方法一 ：断开交流后，充电器即可停止所有工作。
方法二 ：工程测试模式运行三分钟后自动退出工程模式 注意 ： 1. 此工程测试模式用于充电器的输出电压检测 ，即当有用户在使用过充中出现过充、欠充等异常状态时 的故障判断 ，以确认是充电器还是用户自身电池问题 2. 所检测的电压是否正确须参考当前环境温度及充电器自身的温度补偿值 3. 请勿将该工程测试模式向产品的用户、同行等公司销售网络范围外的无关人士公开 ，以免造成不必要 的麻烦 4. 由于断开电池后输出电流为零 ，所以风扇可能停转或转速很慢，导致无法抽风，所以热敏电阻会慢慢 受到旁边一个功率电阻的发热影响 ，所以务必在断开电池后马上测量输出电压，否则之后测试的电压 会是不断下降的非真实参数恒宝 HB-QS 系列智能正负脉冲充电器 产品说明书 型号 ： HB-QS24040 HB-QS36030 HB-QS36050 HB-QS36483 HB-QS48030 HB-QS48050 HB-QS48605 HB-QS60030 HB-QS60050 HB-QS64030 HB-QS64050 HB-QS72050 HB-QS80040 HB-QS84040 使用前请务必仔细阅读本说明书 ，特别详细阅读 “使用注意事项” 2011 年 09 月 3.0 版 产品介绍 恒宝 HB-QS 系列智能脉冲充电器是以高效高频开关电源和先进的微电脑智能控制为基 础，采用高效变频正负脉冲充电方式和自动温度补偿电压等多种先进技术的智能充电器 ，能 及时消除电池在使用过程中产生的钝化硫酸铅结晶 ，大大降低析气现象和减少失水情况，有 效避免电池在正常使用中引起的性能下降 ，并大大延长电池使用寿命，是电动自行车和电动 摩托车的最佳选择。
产品具有以下特点 ： . 微电脑全程智能检测和控制系统 2. 精确的电压和电流 A/D 检测、精度高、充电稳定可靠 3. 完全符合铅酸电池的标准充电特性曲线 4. 全程多种方式自动控制高效变频正负脉冲 5. 独有的自动检测环境温度补偿电压参数功能 6. 特有的智能电池电压电量检测性预充电功能有效避免误充电 7. 业界独有的三态防过充检测和保护功能 ，杜绝任何情况下的电池过充 8. 特有变频脉冲均衡充电功能可减少电量差异现象 9. 反接、短路、过流过压、过充、超时、超温自动限流降温等多种自动保护 10. 组合 LDE 显示功能 ，方便简洁观察充电状态 11. 输出开路零电压保护功能、使用安全可靠 12. 先进的开关电源设计、效率高、充电快且省电节能 ，体积小重量轻，使用方便简单 充电流程说明 1.上电检测 连接电池后 ，充电器开始检测电池参数，如电压超过型号对应设置、或极性错误 ，则会 通过指示灯提示用户 ，并停止一切操作 2.检测性预充电 如电池电压低于型号对应设置 ，充电器则会进行电压预充电检测程序 ，以判断电池是错 误电压类型电池还是过放电后的正确电压类型电池 ，这个过程中会有 30～60 秒左右的橙色 灯闪烁状态。
如电压正确后进入电量检测性预充电过程 ，经过一段时间的检测判断后，如是满电量电 池则直接进入浮充电过程 ，否则转入正式充电过程 如电压检测完成后进入对应电压类型的电量检测性预充电过程 ，经过一段时间的检测判 断后 ，如是满电量电池则直接进入浮充电过程，否则转入正式充电过程 3.正式充电 充电器以一定频率的正负脉冲方式开始对电池进行快速充电 ，随着电池电量的不断恢复， 电流不断的降低 ，以保证整个充电过程完全符合电池充电吸收曲线整个过程可保证电池电 量充满到 95％左右 ，当电流减小到设定值后转入浮充电过程 如充电过程中 ，程序检测到过充情况，会反复进行充电循环，之后仍然检测过充情况， 则会强制停止快速充电过程 ，转入浮充或均衡充电过程这种情况能确保电池不会因为过充 而损坏 ，但可能会导致电池无法充满，属于正常保护功能下的现象 4.均衡充电 如充电器在正式充电完成后检测到电池存在明显电量不均衡现象则通过间断的变频正负 脉冲充电来尽可能的减少电池组内各单体的均衡差异 5.浮充电 正式充电后充电器以对应的浮充电压对电池进行低频小电流充电 ，以达到 100％充电并 弥补电池自放电损失 ，并在电量完全充满情况下可自动关闭电流输出，故可长时间浮充。
操作说明 1. 连接交流电源和充电输出线 ，电源指示灯变为红色，电池充电指示灯绿灯亮，稍后进入微 电脑控制的相应闪烁状态 2. 如一切检测正常后 ，开始充电，电池灯红灯闪亮，风扇开始转动 3. 充电结束后电池指示灯变为绿灯 ，风扇停止转动或转速变慢 4. 如须停止充电 ，拔掉电源线和充电线即可 注：电源线和充电线的连接或断开无先后顺序要求 指示灯说明 电源灯 电池灯 状态说明 红灯 不亮 未接电池 或 充电器故障 红灯 绿灯一直慢闪烁 充电器故障导致无效 红灯 红灯慢闪烁 预充电过程 红灯 橙色灯慢闪烁 程序自动检测识别等待过程 红灯 红灯快速闪烁 正式充电过程 红灯 红灯快慢变速闪烁 均衡充电过程 红灯 绿灯常亮 电池已充满转入浮充状态 不亮 绿灯慢闪 未接交流电 任意 红绿灯循环交替各闪一次 电池接口正负极性错误 任意 红绿灯循环交替各闪三次 电池电压类型不符合充电器规格 注意事项 1. 充电开始时请注意观察充电器的指示灯状态 ，确定充电有口效，以避免因极性错误或电池 电压类型错误导致充电无效。
2. 充电器未连接电池时无电压输出 ，请勿视为故障 3. 部分电动车充电接口内带有反向二极管 ，将会影响充电器对电池的检测，从而无法正常充 电，用户须自行处理该情况 ，可联系当地电动车维修点拆除该二极管 4. 充电过程中严禁覆盖充电器的进出风口 ，应放置在通风和干燥的环境中，并远离易燃易爆 物品 ，防止火灾发生 5. 充电过程中 ，如发现外壳过热、有烧焦异味等现象 ，请立即停止使用，并与经销商联系 6. 充电器内部有高压 ，擅自打开研究或维修的一切后果自负 7. 注意防震 ，不得用力拉扯电线，以防事故发生 安全充电警告 由于充电器有灵敏的环境温度检测功能 ，并实时调整充电输出的电压参数，任何不正确 的使用方式都会造成充电的不正常状态 ，以下情况必须禁止，否则一切后果自负： 1. 严禁将充电器与电池分开放置于不同环境温度下使用 ，如充电器置于室内，电动车放置于 室外 ，由于室内外的温度差异，将造成欠充电或过充电损坏电池的现象 2. 严禁将充电器密封在电动车座垫下使用 ，由于散热不良导致座垫内部空间温度过高，造成 温度误检测而影响充电输出电压 ，并可能因为高温而损坏充电器。
3. 严禁在充电器和电池之间增加延长线 ，否则充电时电线上的电压损耗将造成电池的过充电 损坏后果 常见故障分析 ◆连接电池后 ，充电指示灯无任何反应： 1. 请检查电池充电接口是否正常 ，是否电池内部保险损坏 2. 请检查电池连接线是否断裂 ◆连接电池后 ，充电指示灯有时亮有时不亮： 1. 请检查电池连接线接口是否接触不良或电源线虚微断裂 ◆连接交流电源后 ，电源灯不亮： 1. 请检查交流是否有电或电源线是否断裂 ，如都正常请联系当地经销商处理 ◆充电后出现过充保护提示 ： 1. 请联系当地经销商检查充电器参数是否合理 ，如有异常请经销商根据保修规定进行售后处 理 2. 如充电器参数无异常 ，请检查电池是否良好，各单节电池之间是否差异过大，容量是否符 合充电器要求的范围等等 日常使用维护 1.经常检查充电器的电源和电池连接线 ，以避免充电无效或引起交流触电或漏电事故 2.长期使用后 ，可用半干湿布擦拭，也可粘少许酒精擦拭顽固污渍 3.由于充电器需要风扇强制散热并补充外部空气供温度检测 ，而长期使用后进出风口可能堆 积大量灰尘而影响通风效果 ，可用毛刷类物品清扫后用吸尘器吸出多余灰尘。
4.本产品不是坚固耐振动或抖动产品 ，请避免在无防震保护措施下长期随车存放 规格参数 ● 输入 ：交流 185～265V / 50～60Hz ● 电池类型 ：密闭式铅酸类蓄电池 ● 待机损耗 ：≤ 0.36W(未连接电池) ● 温度补偿系数 ：-3～3.5mV / 格·℃ ± 8％ ● 其它参数 电池组 最大脉冲 最大输 满充电压 浮充电压 适用电池 型号 电压 电流(±5%) 出功率 (±1%) ﹡ (±1%) ﹡ 容量(Ah) QS24040 24V 4A 120W 29.2V 27.5V 12~15 QS36030 3A 130W 43.9V 41.2V 12~15 36V QS36050 5A 220W 43.9V 41.2V 20~22 QS36483 36V/48V 3A 180W 43.9V/58.5V 41.2V/55V 12~15 QS48030 3A 180W 58.5V 55V 12~15 48V QS48050 。
