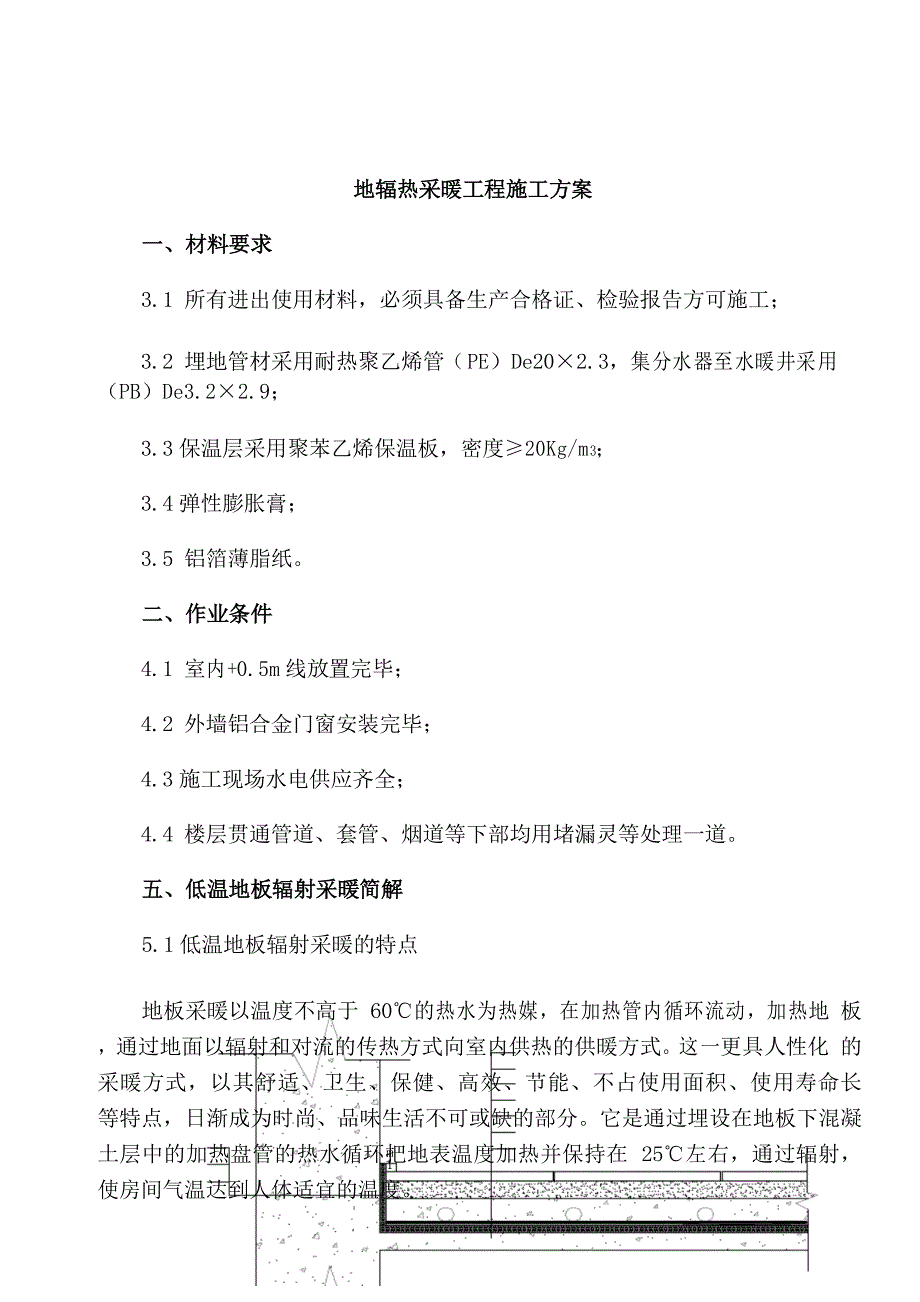

m1地辐热采暖工程施工方案一、材料要求3.1 所有进出使用材料，必须具备生产合格证、检验报告方可施工；3.2 埋地管材采用耐热聚乙烯管（ PE）De20×2.3，集分水器至水暖井采用 （PB）De3.2×2.9；3.3 保温层采用聚苯乙烯保温板，密度≥20Kg/m3；3.4 弹性膨胀膏；3.5 铝箔薄脂纸二、作业条件4.1 室内+0.5m 线放置完毕；4.2 外墙铝合金门窗安装完毕；4.3 施工现场水电供应齐全；4.4 楼层贯通管道、套管、烟道等下部均用堵漏灵等处理一道五、低温地板辐射采暖简解5.1 低温地板辐射采暖的特点地板采暖以温度不高于 60℃的热水为热媒，在加热管内循环流动，加热地 板，通过地面以辐射和对流的传热方式向室内供热的供暖方式这一更具人性化 的采暖方式，以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长 等特点，日渐成为时尚、品味生活不可或缺的部分它是通过埋设在地板下混凝 土层中的加热盘管的热水循环把地表温度加热并保持在 25℃左右，通过辐射， 使房间气温达到人体适宜的温度5.2 低温地板辐射采暖大样组成详见下图：地砖铺设1:3干硬性水泥砂浆40厚细石砼保护层20厚PE-RT聚乙烯管0.2厚真空铝脂薄膜墙体基层抹灰层 10厚高发泡聚 乙烯泡沫塑料m0剧本乙烯保温板（首层30厚、二层以上20厚） 砼结构板六、施工工艺6.1 工艺流程基层处理→铺设保温层（苯板、铝箔）→保温带与伸缩缝设置→铺设钢丝网 片→铺设 PE 管→加压测试→安装集、分水器→隐蔽验收→施工混凝土填充层→ 立（干）管清洗→系统试压→系统调试与运行。
6.2 工艺标准6.2.1 基层处理：基层表面应表面平整，不得有凹凸不平，墙根应清理干净， 基层无浮灰、水泥渣6.2.2 铺设保温层：1）在平整、干燥、无杂物的地面铺设约 2 ㎝厚度聚苯乙烯泡沫塑料板，错 缝排列铺设，相互间接合紧密，铺设平整度达到要求6.2.3 保温带及伸缩缝的设置：1 ）保温带的设置：在采暖房间的四周墙根均设保温带，保温带采用10mm 厚聚苯乙烯泡沫塑料板设置，保温带设置必须固定，可用粘接剂粘贴在四 周墙根，应交圈设置，同时保证保温带设置由保温层上部至面层上部 10mm 处 待面层完成后，可在保温带上部涂刷密封胶，并压入踢脚内隐蔽或人工切除2） 按技术规程要求：在各房间门口处，边长≥6m 或面积≥30 ㎡设置伸缩 缝，本工程各房间面积及边长均未大于上述标准，故施工时伸缩缝仅需在过门处 留设即可2） 伸缩缝的设置：伸缩缝中填充的材料用 8 ㎜的高发泡聚乙烯泡沫塑料（位 置详见附图），后满填膨胀膏填堵 1 - / 76.2.4 铺设无纺布铝箔膜：在铺设好的聚苯乙烯泡沫塑料板，上铺设无纺布铝箔膜满铺，接缝处搭接宽 度 80 ㎜，铝箔膜上应注有 50×50 标识网格6.2.5 铺设钢丝网片：在铺设好的无纺布铝箔膜上铺设钢丝网片，网片铺设接平整，接头处采用扎 丝绑扎。
6.2.6 铺设加热管（按照图纸或设计变更）1） 铺设管道时，可分为 3 人为一个班组，一人做“跑管”工作，即以手为工 具，使整盘的管道沿弯曲方向打开，将管道弯曲时所出现的弯曲应力释放出来，以 减少盘管弯曲应力造成已铺设的管道反弹、翘起另一人为主要施工人员，负责对 管道走向、长度、间距、位置，按图进行控制；第三个人为助手，负责固定管路， 协助进行其他附件的安装2） 加热管切割：采用专用工具，切断的管口应平整，与管轴线垂直，如果不 符合要求会影响管道的连接质量，造成渗漏或通过截面减小3） 铺设加热管时应做到自然释放，不允许出现扭曲现象，以免管道处于非正 常受力状态，影响加热管的使用寿命加热管安装施工时的环境温度与弯曲半径有 关，弯曲半径过小，会造成机械损伤和弯处死折管道的弯曲半径应控制在 10-12D4） 固定塑料管：用扎带绑扎在绝热层表面铺设的钢丝网片上加热管弯头 两端应设固定卡；加热管固定点的间距，直管段固定点间距宜为 0.5-0.6m,弯曲管 段固定间距宜为 0.2- 0.3m5） 管道在分、集水器附近以及局部加热管排列比较密集的部位，当管间距 小于 100mm 时，加热管外部加设 PVC 波纹套管。
加热管出地面至分、集水器下部- 2 - / 7球阀接口之间的明装管段，外部加设 PVC 套管，套管高出地面装饰面 150-200mm 加热管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层6） 管道在穿越房间中间设置的伸缩缝时，在管道外加设 PVC 波纹套管，套 管长度不小于 200mm（至伸缩缝中均分）7） 卫生间、厨房、盥洗室应结构降板导致高差，必须注意处理，保证地暖 管顺直、不受力、上翘、扭曲等，同时应采取措施保证地暖管子不上翘导致下部 保温板不密实，避免上部保护砼浇筑厚松动、裂开；8） 因盥洗室装有地漏，且结构标高较其余房间发生降板，故卫生间门口可 不做止水墙；9） 地辐热管道铺设时不允许出现接头，必须一侧成型，且管道不得出现死 口、硬角，确需接头时必须报监理、建设单位确认后，做好登记，并用热熔法连 接固定，上部严禁施载10） 集、分水器安装（采用一体式集、分水器）根据图纸确定分、集水器位置，分、集水器中心距地面＞300 ㎜， 分、集水器安装前，应经过打压试验，确保分、集水器自身无渗漏 根据确定尺寸，用φ8 金属膨胀螺栓进行固定，固定必须牢固集水器与盘管相接必须用专用管件、专用的卡环、专用工具进行安装。
与 PE 塑料管接触的铜质卡环表面必须镀镍11） 安装集、分水器时，一般将分水器安装在上，集水器安装在下，分水器 安装在集水器之上（具体见暖通设计图纸）12） 考虑上部装修（如固定门下槛等）必须做好标记，避免固定件破坏管道 6.2.6 加压测试1） 经分、集水器缓慢注水，同时将管道内空气排出2） 采用手动试压泵缓慢升压，升压时间不得少于 15 分钟3） 升压至设计规定的试验压力后（工作压力的 1.5 倍，且不小于 0.6MPa）， 观察有无漏水现象稳压 60 分钟，观察其压力下降，若压降不大于 0.05MPa， 则认为合格 3 - / 74）在再填充层施工过程中管道的压力不得低于 0.6Mpa，填充层施工后管道 的压力不得低于 0.4Mpa6.2.8 隐蔽验收，进行隐蔽验收必需符合以下要求：1） 绝热层的厚度、材料的物理性及铺设应符合设计要求2） 加热管的材料、规格及敷设间距、弯曲半径等应符合设计要求，并应可 靠固定填充层内加热管不应有接头3） 伸缩缝应按设计要求敷设完毕4） 加热管与分水器、集水器的连接处无渗漏5） 管道安装允许偏差：序号项目条件技术要求允许偏差厚 度20-1绝热层23加热管安装加热管弯曲半径接 合间 距塑料管无缝隙按设计不小于 6 倍管外径-±10-5直 管不大于 600mm4加热管固定间距±10弯管不大于 300mm6.2.9 施工细石混凝土填充层1） 地埋盘管经中间验收尤其是水压试验合格、隐蔽验收合格后，方可进行 细石混凝土的施工。
2） 细石混凝土过程中应保证地暖管水压力在 0.6 Mpa 状态下，细石混凝土 养护过程中应保证地暖管水压力不小于 0.4 Mpa，常温下浇筑后 48h 后方可进行 上部作业；同时要求细石混凝土浇筑后养护 21 天后方可进行打压试验3） 房间面积＞30 ㎡（或边长＞6M）和盘管穿越过门洞处、与墙、柱交接处， 应设置 8mm～10mm 的膨胀缝，膨胀缝采用高发泡聚苯板4） 细石混凝土标号为 C15，细石粒径不大于 12mm手工铺平、压实混凝土 人工找平，表面做拉毛面，施工人员穿平底软鞋，采用平头铁楸但应注意由于 卫生间在地暖面层施工完成后需补做一道 1.5 厚防水涂膜，故卫生间地暖砼垫层- 4 - / 7施工时，面层应收光、压光，同时注意平面与四周立墙交接处应顺平连接密实 地暖砼面层施工时，特别注意在卫生间门入口处靠卫生间一侧内侧，由于卫生间本身较其余室内地坪低 20mm 左右，故施工时该处（卫生间门口内侧）直接 做成约 20mm 高作用直阳角台，以防止卫生间水流入其余房间5） 细石混凝土施工时，必须作好产品保护，严禁踩踏、重压已铺设好的管 路，搞好养护工作运送细石混凝土的手推车必须在垫有板材的盘管上行驶（板 材上不允许有钉子等尖锐物品），确保盘管不受任何外力尤其是锐利的碰撞造成 破坏。
6） 细石混凝土施工时，环境温度不得低于 5℃，并保持大于 3 日7） 管道冲洗：管道冲洗应在分、集水器以外主供回水管道冲洗合格后，再 进行室内供暖系统的冲洗管道冲洗干净后与分、集水器连接；6.2.10 系统试压1） 立（干）管集、分水器连接完成，混凝土填充层施工21 天后，进行系统 试压2） 系统试压为工作压力的 1.5 倍，且不小于 0.6MPa，稳压 60 分钟，观察 其压力下降，若压降不大于 0.05 MPa，则认为合格3） 在有冻结可能的情况下试压时，试压完后应及时将管道内的水吹干净 6.2.11 系统调试与运行1） 地面供热系统未经调试，严禁运行2） 系统运行调试，应在具备正常供热的条件下进行，并且应有建设单位配 合3） 供暖系统的初运行应在施工完毕的第一个采暖季前完成，且应在混凝土 填充曾养护期满后进行4） 系统供暖的试运行应在现浇层施工完成至少 21 天后进行初次供暖时， 热水升温应平缓，供水温度应控制在比当时环境温度高 10℃左右且不超过 25℃， 在这个温度下连续运行 48 小时；以后每个 24h 水温升高 3℃，直至达到设计供 回水温度在此温度下应对每组分、集水连接的加热管逐路进行调节，直至温度- 5 - / 7均匀达到设计要求。
七、安全生产及成品保护1） 各类塑料管、绝热材料，不得直接接触明火2） 塑料管严禁攀踏、用作支或借作它用3） 进入施工现场的人员应着软底鞋，不得穿着铁掌鞋踩踏塑料管除施工 专用工具外，不得有其它铁器进场4） 地板辐射供暖系统的安装工程，不宜与其它施工作业同时交叉进行混凝土现浇层的浇捣和养护过程中，不得进行踩踏5）在混凝土现浇层养护期满后，敷设塑料管的地面，应设置明显标志，加以妥善保护，不得在地面上运行重载荷或放置高温物体6）施工完成的地板辐射供暖地面严禁大力敲打、冲击不得在地面上开孔、 剔凿或楔入任何物件 6 - / 7。
