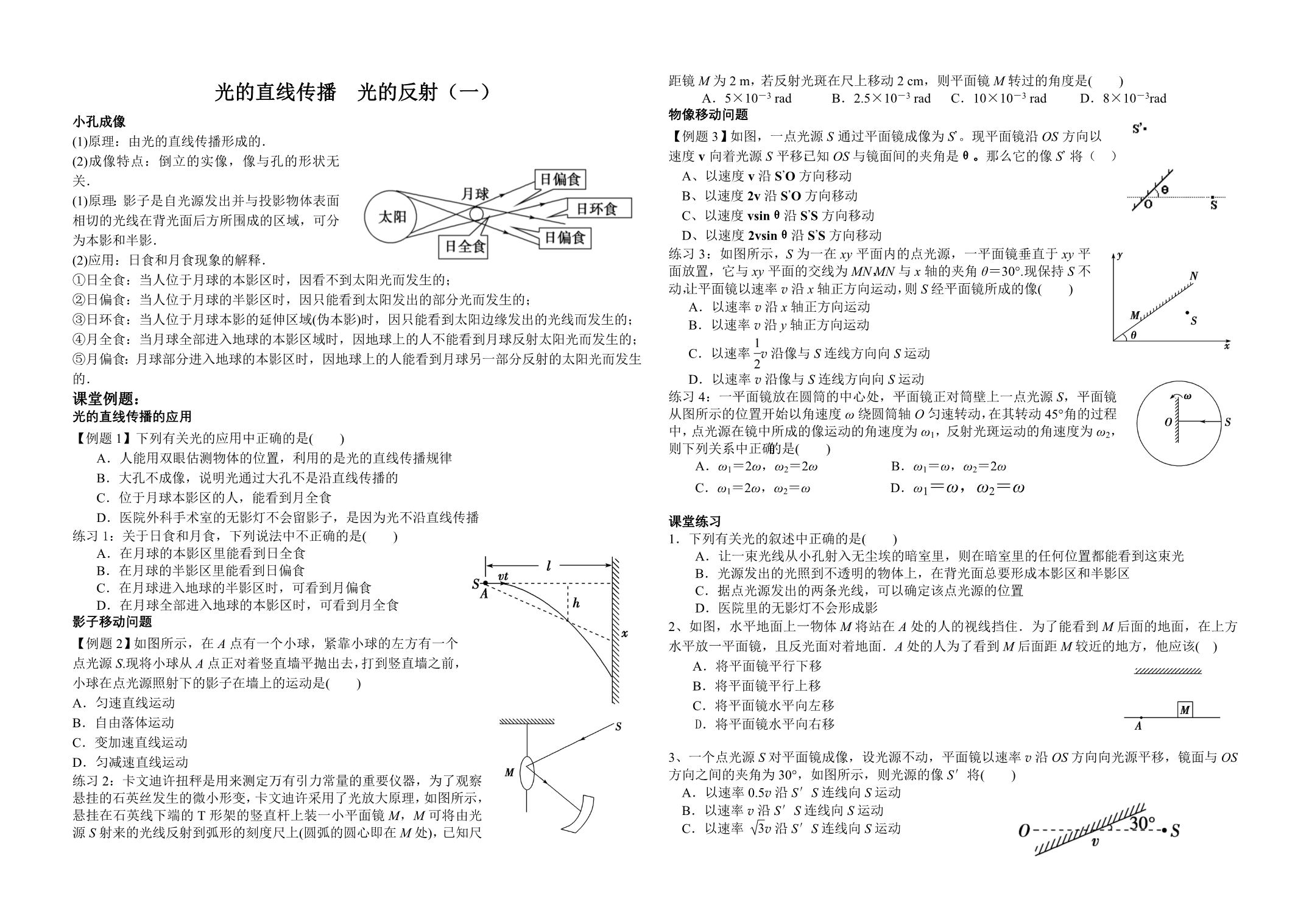

光的直线传播 光的反射（一）小孔成像(1)原理：由光的直线传播形成的．(2)成像特点：倒立的实像，像与孔的形状无关．(1)原理：影子是自光源发出并与投影物体表面相切的光线在背光面后方所围成的区域，可分为本影和半影．(2)应用：日食和月食现象的解释．①日全食：当人位于月球的本影区时，因看不到太阳光而发生的；②日偏食：当人位于月球的半影区时，因只能看到太阳发出的部分光而发生的；③日环食：当人位于月球本影的延伸区域(伪本影) 时，因只能看到太阳边缘发出的光线而发生的；④月全食：当月球全部进入地球的本影区域时，因地球上的人不能看到月球反射太阳光而发生的；⑤月偏食：月球部分进入地球的本影区时，因地球上的人能看到月球另一部分反射的太阳光而发生的．课堂例题：光的直线传播的应用【例题 1】下列有关光的应用中正确的是( )A．人能用双眼估测物体的位置，利用的是光的直线传播规律B．大孔不成像，说明光通过大孔不是沿直线传播的C．位于月球本影区的人，能看到月全食D．医院外科手术室的无影灯不会留影子，是因为光不沿直线传播练习 1：关于日食和月食，下列说法中不正确的是( )A．在月球的本影区里能看到日全食B．在月球的半影区里能看到日偏食C．在月球进入地球的半影区时，可看到月偏食D．在月球全部进入地球的本影区时，可看到月全食影子移动问题【例题 2】如图所示，在 A 点有一个小球，紧靠小球的左方有一个点光源 S.现将小球从 A 点正对着竖直墙平抛出去，打到竖直墙之前，小球在点光源照射下的影子在墙上的运动是( )A．匀速直线运动B．自由落体运动C．变加速直线运动D．匀减速直线运动练习 2：卡文迪许扭秤是用来测定万有引力常量的重要仪器，为了观察悬挂的石英丝发生的微小形变，卡文迪许采用了光放大原理，如图所示，悬挂在石英线下端的 T 形架的竖直杆上装一小平面镜 M，M 可将由光源 S 射来的光线反射到弧形的刻度尺上(圆弧的圆心即在 M 处)，已知尺距镜 M 为 2 m，若反射光斑在尺上移动 2 cm，则平面镜 M 转过的角度是( )A．5×10 －3 rad B．2.5×10 －3 rad C．10×10 －3 rad D．8×10 －3 rad物像移动问题【例题 3】如图，一点光源 S 通过平面镜成像为 S’。
现平面镜沿 OS 方向以速度 v 向着光源 S 平移，已知 OS 与镜面间的夹角是 θ那么它的像 S’ 将（ ）A、以速度 v 沿 S’O 方向移动B、以速度 2v 沿 S’O 方向移动C、以速度 vsinθ 沿 S’S 方向移动D、以速度 2vsinθ 沿 S’S 方向移动 练习 3：如图所示，S 为一在 xy 平面内的点光源，一平面镜垂直于 xy 平面放置，它与 xy 平面的交线为 MN，MN 与 x 轴的夹角 θ＝30°.现保持 S不动，让平面镜以速率 v 沿 x 轴正方向运动，则 S 经平面镜所成的像( )A．以速率 v 沿 x 轴正方向运动B．以速率 v 沿 y 轴正方向运动C．以速率 v 沿像与 S 连线方向向 S 运动12D．以速率 v 沿像与 S 连线方向向 S 运动练习 4：一平面镜放在圆筒的中心处，平面镜正对筒壁上一点光源 S，平面镜从图所示的位置开始以角速度 ω 绕圆筒轴 O 匀速转动，在其转动 45°角的过程中，点光源在镜中所成的像运动的角速度为 ω1，反射光斑运动的角速度为ω2，则下列关系中正确的是( )A．ω 1＝2ω ，ω 2＝2ω B．ω 1＝ω，ω 2＝2ωC．ω 1＝2ω，ω 2＝ω D．ω 1＝ω，ω 2＝ω课堂练习1．下列有关光的叙述中正确的是( )A．让一束光线从小孔射入无尘埃的暗室里，则在暗室里的任何位置都能看到这束光B．光源发出的光照到不透明的物体上，在背光面总要形成本影区和半影区C．据点光源发出的两条光线，可以确定该点光源的位置D．医院里的无影灯不会形成影2、如图，水平地面上一物体 M 将站在 A 处的人的视线挡住．为了能看到 M 后面的地面，在上方水平放一平面镜，且反光面对着地面．A 处的人为了看到 M 后面距 M 较近的地方，他应该( )A．将平面镜平行下移B．将平面镜平行上移C．将平面镜水平向左移D．将平面镜水平向右移3、一个点光源 S 对平面镜成像，设光源不动，平面镜以速率 v 沿 OS 方向向光源平移，镜面与 OS方向之间的夹角为 30°，如图所示，则光源的像 S′将( )A．以速率 0.5v 沿 S′S 连线向 S 运动B．以速率 v 沿 S′S 连线向 S 运动C．以速率 v 沿 S′S 连线向 S 运动3D．以速率 2v 沿 S′S 连线向 S 运动光的直线传播 光的反射（二）平面镜成像视场问题【例题 1】如图所示，在竖直平面 xOy 上，人眼位于 x 轴上＋3 的坐标点，一平面镜位于图所示位置，平面镜两端坐标为 A(－1,3)与 B(0,3)，那么当一发光点 P 从坐标原点沿 x 轴负方向运动过程中，当 P 点在以下哪个区域中运动时，人眼可以从平面镜上观察到 P 的像( )A．0 至－1 区间 B．－1 至－3 区间C．－3 至－5 区间 D．0 至－∞区间练习 1：如图所示，在竖直放置的平面镜前 100 cm 处，看见一个物体的像恰好全部映在平面镜内，已知平面镜自身的高度为 12 cm，镜内的像在镜后 50 cm 处，则此物体的高度为( )A．6 cm B．12 cmC．18 cm D．24 cm二、平面镜多次成像问题【例题 2】某物体左右两侧各有一竖直放置的平面镜，两平面镜相互平行，物体距离左镜 4 m，右镜 8 m，如图所示．物体在左镜所成的像中从右向左数的第三个像与物体的距离是( )A．24 m B．32 mC．40 m D．48 m综合练习1．一点光源 S 经平面镜 M 成像 S′，人眼于 P 点可以观察到 S′，如图所示，今在 S、M 间放一不太大的遮光板 N，则( )A．S 不能在 M 中成像B．S 仍能在 M 中成像C．人眼观察到 S′的亮度将变小D．人眼观察到 S′的亮度将不变2．一束激光以入射角 i＝30°照射液面，其反射光在固定的水平光屏上形成光斑 B，如图所示．如果反射光斑位置移动了 2 cm，说明液面可能( )A．上升了 cm6B．上升了 cm3C．下降了 cm D．下降了 cm2 33、 ．为了研究月球与地球之间距离的变化，宇航员在月球上放置了一种称为“角反射器”的光学装置．该装置由两块连在一起的互相垂直的平面镜S1、S 2 组成，如图所示，开始时从地球射来的激光沿 ab 方向射到 S1 上，经两个镜面反射回地球．后来由于受到陨石的轻微碰撞，角反射器以两镜的交线 O 为轴沿顺时针方向转过一个很小的角度 θ(两镜仍互相垂直) ，则最后的反射激光将( )A．逆时针转过 θ 度 B．顺时针转过 θ 度C．逆时针转过 2θ 度 D．按原方向反射回地球4．如图所示，在水平地面上有一点光源 S，被一不透明的罩遮住，在罩的上方开有一小孔，一束光通过小孔竖直向上射到距地面高 h＝3 m 的水平放置的平面镜 M 上．若平面镜从水平位置起绕水平轴 O 匀速转动，经 t＝0.1 s，镜面转过 θ＝30° ，求由镜面反射到地面的光斑，在 0.1 s 末的瞬时速度．5、图中 M 是竖直放置的平面镜，镜离地面的距离可调节．甲、乙二人站在镜前，乙离镜的距离为甲离镜距离的 2 倍，如图所示．二人略错开，以便甲能看到乙的像．以 l 表示镜的长度，h 表示乙的身高，为使甲能看到镜中乙的全身像，l 的最小值为( )A、h/3 B、h /2 C、3h/4 D、h。
