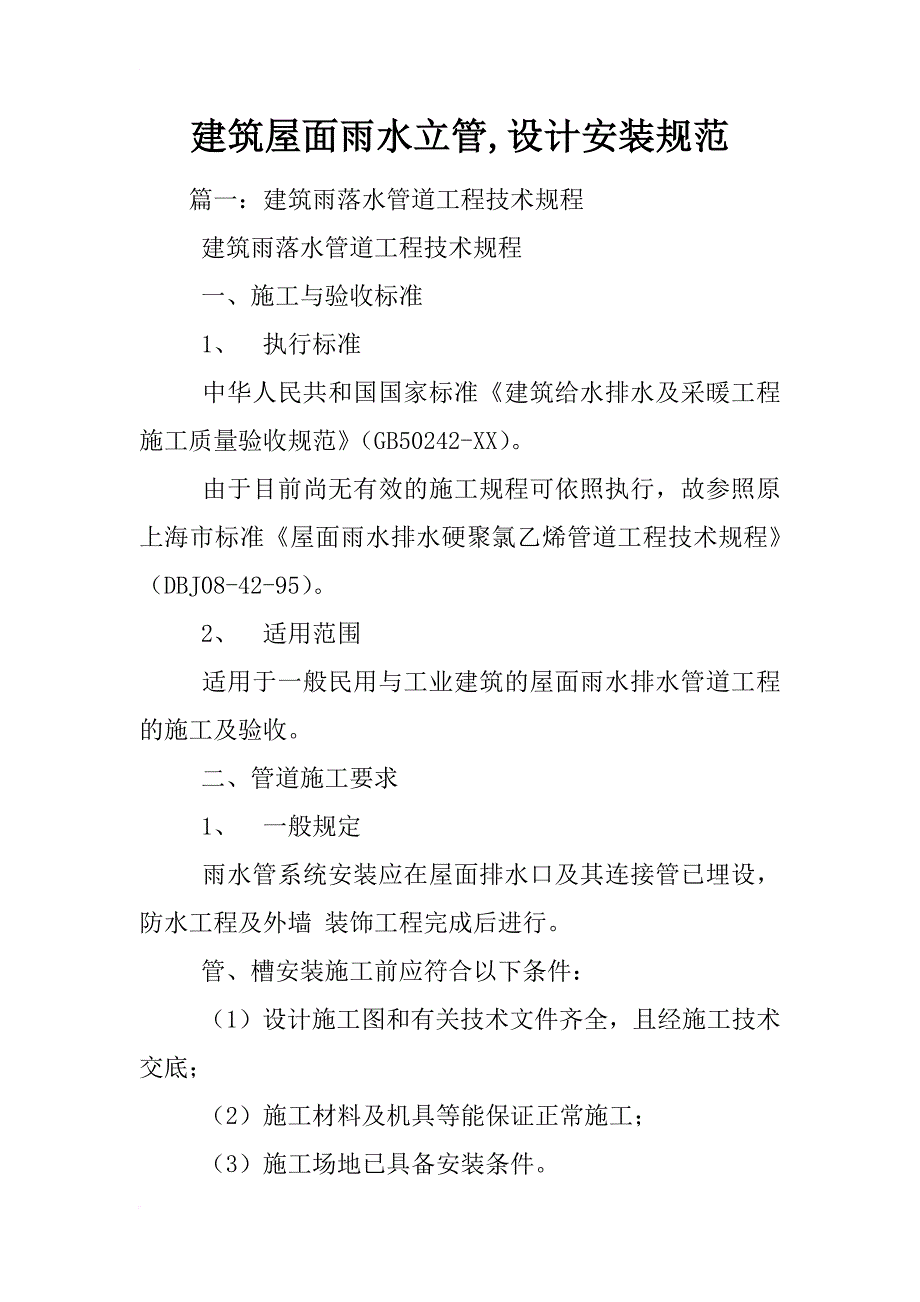

建筑屋面雨水立管建筑屋面雨水立管, ,设计安装规范设计安装规范篇一：建筑雨落水管道工程技术规程建筑雨落水管道工程技术规程 一、施工与验收标准 1、 执行标准 中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》 （GB50242-XX） 由于目前尚无有效的施工规程可依照执行，故参照原上海市标准《屋面雨水排水硬聚氯乙烯管道工程技术规程》（DBJ08-42-95） 2、 适用范围 适用于一般民用与工业建筑的屋面雨水排水管道工程的施工及验收 二、管道施工要求 1、 一般规定 雨水管系统安装应在屋面排水口及其连接管已埋设，防水工程及外墙 装饰工程完成后进行 管、槽安装施工前应符合以下条件： （1）设计施工图和有关技术文件齐全，且经施工技术交底； （2）施工材料及机具等能保证正常施工； （3）施工场地已具备安装条件 固定管、槽用的管卡，应采用与管槽有相同使用年限的硬质聚氯乙烯材质 制作托勾及锚固件等铁件应镀锌或涂塑处理木樽应经防腐处理 雨水管系统应采用顺插连接接口处应当立管与横管的水平夹角小于 450 角时，接口应有防渗漏措施 雨水管系统的落水斗、管卡、拉攀和托勾应用金属膨胀螺栓或经防腐处理 的木樽用木螺丝固定。
膨胀螺栓、木樽锚着混凝土或砖石基层应不小于 20mm，外露金属件应作防腐处理 立管管卡间距不大于 1500mm “S”形弯管、阳台连接管应有固定措施檐水槽托勾间距不应大于 800mm，悬臂段不应大于200mm排水口两端均应设置托勾 配件及固定配件所采用的材料宜与管、槽材料使用寿命相同外露金属件表面应固封或涂刷防腐材料 2、安装准备 管道安装前应按照设计施工图、配件图在现场进行配料 根据设计图在现场确定檐水槽排水口或落水斗位置，对雨水管进行实测弹线，并根据规定，在墙面上打好木樽孔洞或预埋膨胀螺栓 对阳台板、遮阳板、雨蓬板的预留孔洞应进行检查修正预留孔洞宜比雨水管大 40～45mm 3、安装要求 雨水管系统安装除设计注明外，屋面檐水槽排水口、落水斗与主立管应在同一垂直线上， “S”型弯管或阳台连接管在同一建筑立面上应处于同一水平位置，外观无视觉高差 管、槽宜采用细齿钢锯断料，断面应垂直于管、槽轴线，断面不平整角度应小于 2°角 雨水管距墙面：圆形管不应大于 20mm；矩形管不应小于 2mm，雨水管泄水 口下缘离明沟面距离为 40～60mm 檐水槽安装应符合以下规定： （1）檐水槽应有～的坡度，坡向落水口； （2）檐水槽应沿屋面檐口敷设。
檐口应伸入檐水槽40～70mm檐水槽坡度的起端，其槽口面为檐口高度； （3）檐水槽排水与雨水管连接，宜在墙面位置设落水斗，当落水口与落水斗的连接采用“S”形弯管时， “S”形弯管水平夹角不宜小于 45°角，伸如落水斗深度按第二、条规定 “S”形弯管必须单独有固定措施 落水斗安装应符合以下规定：（1）落水斗水平高度差应不大于设置在阳台的落水斗，上口距阳台板底应为 180～400mm； （2）雨水管伸入落水斗上口深度 30～40mm，且雨水管口距落水斗内壁不小于 20mm； （3）落水斗必须有独立固定措施排水口与雨水管连接处，雨水管上端面应留有 6～10mm 的伸缩余量 管道配件与雨水管的连接应符合以下规定： （1）雨水管道系统的承口配件，必须独立设置管卡与墙面固定承口必须迎水流方向安装； （2）雨水管在承口配件上部位置必须插足； （3）雨水管上口与承口配件的下缘应留有 6～10mm伸缩余量； （4）雨水管应按第条、第条规定设置管卡，在泄水口上部 450～500mm 位置，必须设置固定管卡 雨水管穿越阳台板、遮阳板、雨蓬板的位置，对板管间的缝隙进行修补，修补应按以下程序进行； （1）在板底应设吊模，C20 细石混凝土分二次窝捣。
第二次一般为缝隙高的 2/3；第二次在第一次强度达以后，再进行窝捣； （2）窝捣结束后，结合找平层或面层施工在管道周围筑高 20～25mm 阻水圈 阳台地漏应设置在落水斗附近，地漏排水不得与立管直接连接地漏排水管伸入落水斗按第二、 ）条规定设置地漏面应低于面层 5mm，其缝隙按二、条规定进行修补 4、安装程度 施工安装应沿排水沟方向自上二下，由支管到干管的顺序进行 檐水槽施工程序如下： （1）檐水槽敷设前应按本规程第二、条规定，先按扎好檐水槽托勾；（2）檐水槽敷设时，配件应涂抹黏结材料后及时插接固定 当檐水槽安装完成后，应从“S”形弯管开始，由上而下逐件安装 立管安装前必须固定好落水斗和埋设好阳台地漏 立管的最低一节管段，应待勒脚、明沟完工后安装 管道与墙、板间的缝隙，应待建筑物雨水管系统安装结束，并经自检合格后，再按规定进行修补 三、工程验收 1、安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗 检验方法：灌水试验持续 1h，不渗不漏 2、 雨水管道采用塑料管，其伸缩节安装应符合设计要求 3、 悬吊式雨水管道敷设坡度不得小于 5‰；埋地雨水管道的最小坡度，应符合表中的规定。
地下埋设雨水排水管道的最小坡度 4、 雨水管道不得与生活污水管道相连接5、 雨水斗管的连接应固定在屋面承重结构上雨水斗边缘与屋面相连接处应严密不漏连接管管径当设计无要求时，不得小于 100mm 6、 悬吊式雨水管道的检查口或带法兰堵口的三通的间距不得大于表中的规 定悬吊管检查口间距 7、 雨水管道安装的允许偏差应符合表中规定室内雨水管道安装的允许偏差和检验方法 篇二：排水管道安装细则 排水管道安装细则 1．原材料：禁止使用承插式铸铁水管 2．基础部分排水(转载于: 小 龙文档 网:建筑屋面雨水立管,设计安装规范)管安装质量要求 监理事先应熟悉排水工程设计图纸和施工方案并与土建施工密切配合 基础砌筑或浇灌前，监理应配合施工队核对设计标高，预留洞尺寸，砖墙洞超过 300mm，要设预制过梁 小高层及高层，有地下室的，应按图在墙板上预留埋止水套管，套管应符合图集规范及设计要求 多层建筑排水立管与埋地排出管道连接的转弯处，应砌筑砖墩支撑牢固，不得敷设在松软的回填土上，高层及小高层通过地下室部分，排水管转弯处，必须设型钢支架，支架与塑料管之间必须衬垫橡皮 埋地横管敷设：回填土须分层用木夯夯实。
然后在上面铺上 100~150mm 砂垫层，管道上层再用细土回垫底层厨房、卫生间、楼梯间及下部有管道通过的其他房间，必须采用填土分层夯实后，浇筑水泥地坪若发现问题，应及时提出 锯管及坡口，必须用专用切割工具，断口截面应平整，然后用中号板锉，锉成 15°~30°坡口，坡口完成后，应将残屑用砂纸擦干净，再涂胶水粘接，接口要静待 2~3min 埋地室内排水管道安装完毕经复核无误后，在隐蔽前必须进行灌水试验，灌水高度不低于底层卫生器具的上边缘或底层地面的高度，满水 15min 水位下降后，再灌满观察 5min，以液面不下降，管道及接口无渗漏为合格室外排水管道按排水检查井分段试验，水压以试验段的上游管顶加 1m，时间不小于 30min，通段观察应无渗漏 横管的坡度应符合附表 3.室内部分排水管安装质量要求 结构阶段应按详图所标尺寸，监理进行复核，预留空洞尺寸为 1:，基本控制倍尺寸待内粉刷完工后，开始排水管安装 原先结构施工时，预留孔周围木板堆物处理干净，然后从上向下垂直吊线设好固定支架 管道最大支承间距见附表立管和横管均应按设计规定设置伸缩节及固定支架、若设计无要求时，伸缩节间距应≤4m 多层住宅连接坐便器的污水管应设置专用通气立管，隔层设 H 管，如采用单立管特殊配件或管道时，可不设专用通气立管。
多层屋面雨水应与阳台排水严格分开，防止下段管道阻塞，造成雨水泛滥至室内 灶卫间废污水横管要严格控制高度，尽量靠近顶部，不影响吊顶 监理在审图过程中，要严格掌握存水弯、地漏水封，不得小于 50mm 废污排水立管与墙面间隙要求施工队控制在 20-50mm 之间 出屋面必须预埋防水管套透气管应高出屋面300mm，上人屋面则应高出 2m，且与混凝土相接处设小馒头钢套管与瓦片间隙先填嵌麻丝，然后用水泥砂浆坞至瓦片略高，水泥强度到后再用油膏封堵出屋面塑料管与套管之间先用麻丝卷填嵌，再用 1:3:7，水：石棉：水泥嵌实 穿过楼板的管道洞地漏洞等的修补，监理要求施工单位专门制订措施，并派专人进行修补和验收其措施和修补人员和验收人员名单应事先报总监理工程师审批，同意后才能施工，并逐项办理隐蔽验收记录手续，监理有专人负责并做盛水试验 补洞工序：管道及地漏位置固定洞壁凿毛清理垃圾堆物支模固定外壁刷一道 107 胶水泥浆用 10-20mm 厚 1：2 水泥砂浆捣实润湿管道与周边浇 C20 细石砼（比洞口低 20）浇水养护拆模用 1：2 水泥砂浆找平盛水试验不渗漏验收合格 建筑物超过十层（含十层） ，塑料排水管道管径≥110必须按规范和设计要求设置防火套管或阻火圈。
所有污废水管竣工，应作通球试验，每根立管都要检测监理应在场监督，做好隐蔽验收记录球体不得小于管径 2/3 附表：管道坡度及支架间距 生活污水塑料管道的坡度 排水塑料管道支吊架最大间距（单位：M）常州多极电磁车间一工程 常州金土木监理咨询有限公司 XX 年 11 月 篇三：T6202 雨水管道及配件安装施工工艺标准 QB GNQB/T6202－XX 淮南国能建设工程有限责任公司企业标准 雨水管道及配件安装 施工工艺标准 XX-09-01 发布 XX-10-01 实施 淮南国能建设工程有限责任公司 发布 1 总 则 为加强建筑工程质量管理，统一建筑雨水管道及配件安装工程的施工质量的验收，保证工程质量，制定本施工工艺 本工艺标准适用于工业与民用建筑的雨水管道及配件安装工程的施工及验收 本工艺标准与国家标准《建筑工程施工质量统一验收标准》 （GB50300—XX）及《建筑给水排水及采暖工程施工质量验收规范》 （GB50242—XX）配套使用 雨水管道及配件安装工程采用的施工技术文件，承包合同时施工质量验收的要求，不得低于《建筑给水排水及采暖工程施工质量验收规范》 （GB50242—XX）规范规定。
雨水管道及配件工程施工质量：工艺过程除执行《建筑给水排水及采暖工程施工质量验收规范》 （GB50242—XX）及本工艺外，应符合国家现行有关规定 2 术 语 排水系统 通过管道及辅助设备，按屋面雨水及生活和生产过程所产生的污水、废水及时排放出的网络 管道配件 管道与管道或管道与设备连接用的各种零件、配件的统称 管件 指连接管道用的三通、四通、弯头、管箍等接头零件固定支架 限制管道在支撑点处发生径向和轴向位移的管道支架3 基 本 规 定 雨水管道不得与生活污水管道相连接 雨水管道接往能产生有毒气的合用排水管道或生产排水管道，必须安装水封 生活废水及饮水器的废水，允许排入雨水管道 雨水漏斗的连接应固定在屋面承重结构上雨水漏斗边缘与屋面相接处应严密不漏，连接管道管径当设计无要求时，不得小于 100mm 塑料排水管的伸缩缝间距设置不大于 4m，安装伸缩节时，应按照制造厂说明书要求设置好固定管卡，在伸缩节中安放好橡胶密封圈，在管子承插口粘接固定后，应拆除限位装 置，以利于热胀冷缩悬挂式雨水管道的敷设坡度不得小于 5‰，埋地雨水管道的最小坡度应符合表 3-6-1 的规定 表 3-6-1 地下埋设雨水排水管道的最小坡度 检验方法：水平尺、拉线尺量检查。
雨水管道安装后，应做好灌水试验，灌水高度必须到每根立管最上部的雨水漏斗 悬吊式雨水管道的长度超过 15m，应安装检查口或带法兰堵口的三通其间距不得大于表 3-8-1 的规定 检验方法：拉线、尺量检查 雨水钢管管道焊接的焊口允许偏差应符合表 3-9-1的规定 表 3-9-1 钢管管道焊口允许偏差和检验方法 雨水管道安装的允许偏差和检验方法见表 3-10-14 施 工 准 备人员准备 根据施工组织。
