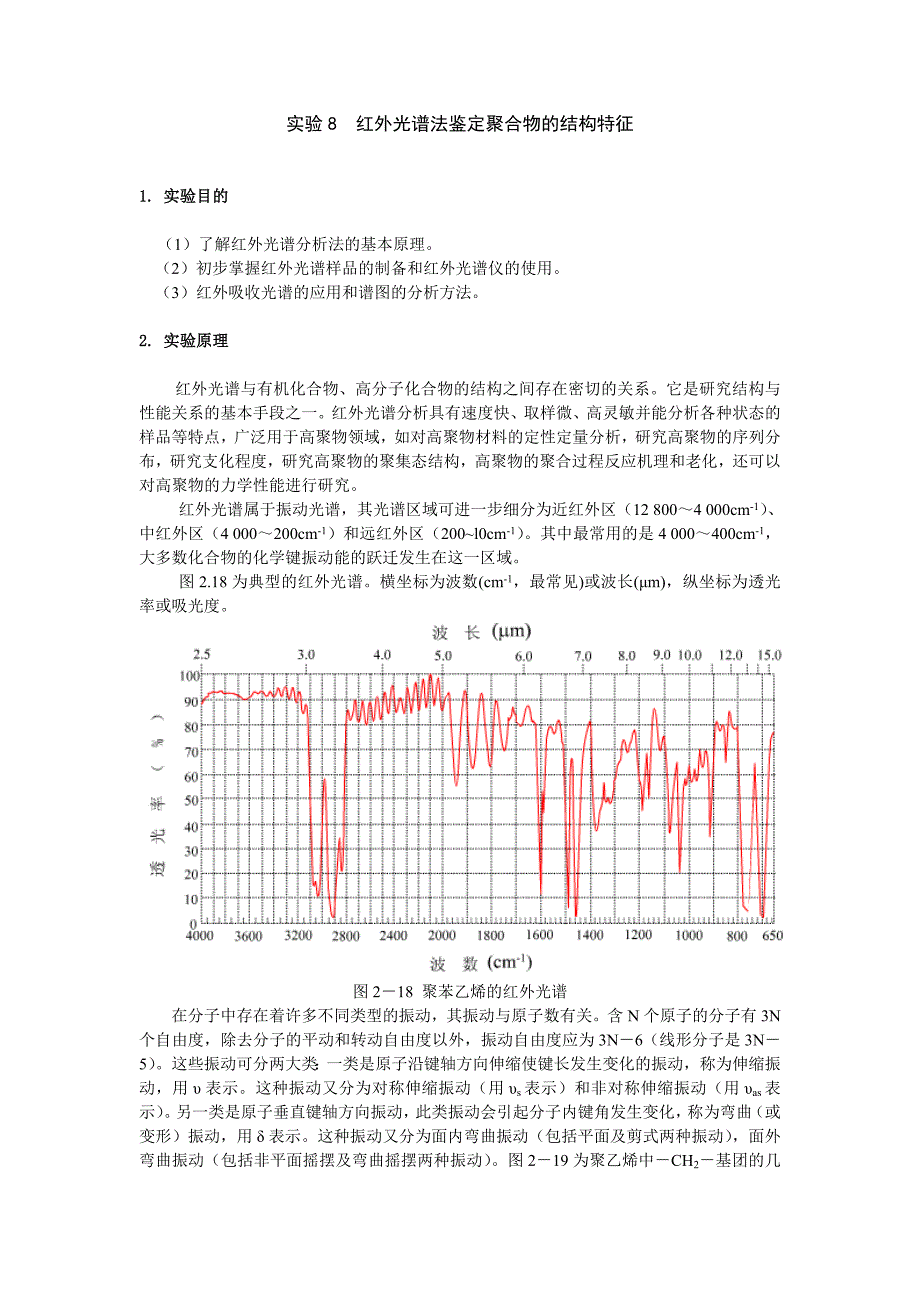

实验 8 红外光谱法鉴定聚合物的结构特征1.1. 实验目的实验目的（1）了解红外光谱分析法的基本原理2）初步掌握红外光谱样品的制备和红外光谱仪的使用 （3）红外吸收光谱的应用和谱图的分析方法2.2. 实验原理实验原理 红外光谱与有机化合物、高分子化合物的结构之间存在密切的关系它是研究结构与 性能关系的基本手段之一红外光谱分析具有速度快、取样微、高灵敏并能分析各种状态 的样品等特点，广泛用于高聚物领域，如对高聚物材料的定性定量分析，研究高聚物的序 列分布，研究支化程度，研究高聚物的聚集态结构，高聚物的聚合过程反应机理和老化， 还可以对高聚物的力学性能进行研究 红外光谱属于振动光谱，其光谱区域可进一步细分为近红外区（12 800～4 000cm-1） 、 中红外区（4 000～200cm-1）和远红外区（200~l0cm-1） 其中最常用的是 4 000～400cm-1， 大多数化合物的化学键振动能的跃迁发生在这一区域 图 2.18 为典型的红外光谱横坐标为波数(cm-1，最常见)或波长(μm)，纵坐标为透光 率或吸光度图 2－18 聚苯乙烯的红外光谱 在分子中存在着许多不同类型的振动，其振动与原子数有关。
含 N 个原子的分子有 3N 个自由度，除去分子的平动和转动自由度以外，振动自由度应为 3N－6（线形分子是 3N－5） 这些振动可分两大类：一类是原子沿键轴方向伸缩使键长发生变化的振动，称为 伸缩振动，用 υ 表示这种振动又分为对称伸缩振动（用 υs表示）和非对称伸缩振动（用 υas表示） 另一类是原子垂直键轴方向振动，此类振动会引起分子内键角发生变化，称为 弯曲（或变形）振动，用 δ 表示这种振动又分为面内弯曲振动（包括平面及剪式两种振 动） ，面外弯曲振动（包括非平面摇摆及弯曲摇摆两种振动） 图 2－19 为聚乙烯中－CH2－基团的几种振动模式图 2－19 聚乙烯中－CH2－基团的振动模式分子振动能与振动频率成反比为计算分子振动频率，首先研究各个孤立的振动，即 双原子分子的伸缩振动可用弹簧模型来描述最简单的双原子分子的简谐振动把两个原子看成质量分别为 m1 和 m2的刚性小球，化学键好似一根无质量的弹簧，如图 2－20 所示按照这一类型，双原 子分子的简谐振动应符合虎克定律，振动频率 υ 可用下式表示：（2－10）uK 21式中，υ 为频率，Hz；K 为化学键力常数，10-5N/cm；u 为折合质量，g。
m1，m2分别 为每个原子的相对原子质量；N 为阿伏加德罗常数2－11）Nmmmmu12121式中，m1，m2分别为每个原子的相对原子质量；N 为阿伏加德罗常数图 2－20 双原子分子弹簧模型 若用波数来表示双原子分子的振动频率，则式 2－10 改写为：（2－12）uK c21在原子或分子中有多种振动形式，每一种简谐振动都对应一定的振动频率，但并不是 每一种振动都会和红外辐射发生相互作用而产生红外吸收光谱，只有能引起分子偶极矩变 化的振动（称为红外活动振动）才能产生红外吸收光谱也就是说，当分子振动引起分子 偶极矩变化时，就能形成稳定的交变电场，其频率与分子振动频率相同，可以和相同频率 的红外辐射发生相互作用，使分子吸收红外辐射的能量跃迁到高能态，从而产生红外吸收光谱在正常情况下，这些具有红外活动的分子振动大多数处于基态，被红外辐射激发后， 跃迁到第一激发态，这种跃迁所产生的红外吸收称为基频吸收在红外吸收光谱中大部分 吸收都属于这一类型除基频吸收外还有倍频和合频吸收，但这两种吸收都较弱红外吸收谱带的强度与分子数有关，但也与分子振动时偶极矩变化有关变化率越大， 吸收强度也越大，因此极性基团如羧基、氨基等均有很强的红外吸收带。
按照光谱和分子结构的特征可将整个红外光谱大致分为两个区，即官能团区（4 000～1 300cm-1）和指纹区（1 300~400cm-1） 官能团区，即前面讲到的化学键和基团的特 征振动频率区，它的吸收光谱主要反映分子中特征基团的振动，基团的鉴定工作主要在该 区进行指纹区的吸收光谱很复杂，特别能反映分子结构的细微变化，每一种化合物在该 区的谱带位置、强度和形状都不一样，相当于人的指纹，用于认证化合物是很可靠的此 外，在指纹区也有一些特征吸收峰，对于鉴定官能团也是很有帮助的利用红外光谱鉴定化合物的结构，需要熟悉红外光谱区域基团和频率的关系通常将 红外区分为四个区下面对各个光谱区域作一介绍 （1）频率范围为 4 000～2 500cm-1为 X－H 伸缩振动区（X 代表 C、O、N、S 等原 子） O－H 的吸收出现在 3600～2500cm-1游离氢键的羟基在 3600cm-1 附近，为中等强 度的尖峰形成氢键后键力常数减小，移向低波数，因此产生宽而强的吸收一般羧酸羟 基的吸收频率低于醇和酚，可从 3600cm-1移至 2500cm-1，并为宽而强的吸收需注意的是， 水分子在 3300cm-1附近有吸收。
样品或用于压片的溴化钾晶体含有微量水分时会在该处出 峰 C－H 吸收出现在 3000cm-1附近不饱和 C－H 在>3000cm-1处出峰，饱和 C－H 出现 在<3000cm-1处－CH3有两个明显的吸收带，出现在 2962cm-1和 2872cm-1处前者对应 于反对称伸缩振动，后者对应于对称伸缩振动分子中甲基数目多时，上述位置呈现强吸 收峰－CH2的反对称伸缩和对称伸缩振动分别出现在 2926cm-1和 2853cm-1处脂肪族以 及无扭曲的脂环族化合物的这两个吸收带的位置变化在 10cm-1以内一部分扭曲的脂环族 化合物其－CH2吸收频率增大 N－H 吸收出现在 3500～3300cm-1，为中等强度的尖峰伯胺基因有两个 N－H 键， 具有对称和反对称伸缩振动，因此有两个吸收峰仲胺基有一个吸收峰，叔胺基无 N－H 吸收 （2）频率范围在 2 500~2 000 cm-1为叁键和累积双键区 该区红外谱带较少，主要包括等叁键的伸缩振动和－C＝C＝C，－N＝C＝O 等累积 双键的反对称伸缩振动CO2的吸收在 2300cm-1左右除此之外，此区间的任何小的吸收 峰都提供了结构信息 （3）频率范围在 2 000~1 500cm-1为双键伸缩振动区 该区主要包括 C＝O、C＝C、C＝N、N＝O 等的伸缩振动以及苯环的骨架振动，芳香 族化合物的倍频谱带。
羰基的吸收一般为最强峰或次强峰，出现在 1760～1690 cm-1内，受与羰基相连的基 团影响，会移向高波数或低波数 芳香族化合物环内碳原子间伸缩振动引起的环的骨架振动有特征吸收峰，分别出现在 1600～1585 cm-1及 1500～1400 cm-1因环上取代基的不同吸收峰有所差异，一般出现两个 吸收峰杂芳环和芳香单环、多环化合物的骨架振动相似 烯烃类化合物的 C=C 振动出现在 1667～1640 cm-1，为中等强度或弱的吸收峰 （4）频率范围在 1 500~1 300 cm-1为 C－H 弯曲振动区CH3在 1375cm-1和 1450cm-1附近同时有吸收，分别对应于 CH3的对称弯曲振动和反 对称弯曲振动前者当甲基与其它碳原子相连时吸收峰位几乎不变，吸收强度大于 1450cm-1的反对称弯曲振动和 CH2的剪式弯曲振动1450cm-1的吸收峰一般与 CH2的剪式 弯曲振动峰重合但戊酮－3 的两组峰区分得很好，这是由于 CH2与羰基相连，其剪式弯 曲吸收带移向 1439～1399cm-1的低波数并且强度增大之故CH2的剪式弯曲振动出现在 1465cm-1，吸收峰位几乎不变。
两个甲基连在同一碳原子上的偕二甲基有特征吸收峰如异丙基(CH3)2CH－在 1385～1380cm-1和 1370～1365cm-1有两个同样强度的吸收峰(即原 1375cm-1的吸收峰分叉) 叔丁基((CH3)3C－)1375cm-1的吸收峰也分叉(1395～1385cm-1和 1370cm-1附近)，但低波数 的吸收峰强度大于高波数的吸收峰分叉的原因在于两个甲基同时连在同一碳原子上，因 此有同位相和反位相的对称弯曲振动的相互耦合 （5）频率范围在 1 500~910 cm-1为单键伸缩振动区 C－O 单键振动在 1300～1050 cm-1，如醇、酚、醚、羧酸、酯等，为强吸收峰醇在 1100～1050cm-1有强吸收，酚在 1250～1100cm-1 有强吸收；酯在此区间有两组吸收峰，为 1240～1160cm-1(反对称)和 1160～1050 cm-1(对称)C－C、C－X(卤素)等也在此区间出峰 将此区域的吸收峰与其它区间的吸收峰一起对照，在谱图解析时很有用 （6）频率范围在 910 cm-1以下为苯环面外弯曲振动、环弯曲振动区 如果在此区间内无强吸收峰，一般表示无芳香族化合物。
此区域的吸收峰常常与环的 取代位置有关上述 6 个重要基团振动光谱区域的分布和用振动频率公式等计算出的结果 uK 21完全相符即键力常数大的（如 C＝C） 、折合质量小的（如 X－H）基团都在高波数区； 反之键力常数小的（如单键） 、折合质量大的（如 C－Cl）集团都在低波数区3.3. 实验设备和材料实验设备和材料 （1）傅立叶（Fourier）变换红外光谱仪 傅立叶变换红外光谱仪是一种干涉型红外光谱仪，干涉型红外光谱仪的原理如图 2－21 所示，傅立叶变换红外光谱仪主要由光源（硅碳棒、高压汞灯） 、迈克尔逊 （Michelson）干涉仪、检测器、计算机和记录仪组成核心部分为 Michelson 干涉仪，它 将光源来的信号以干涉图的形式送往计算机进行变换的数学处理，最后将干涉图还原成光 谱图，如图 2－22 所示图 2－21 傅立叶变换红外光谱仪结构示意图图 2－22 迈克尔干涉仪工作原理图（2）样品可选择聚苯乙烯、聚乙烯、尼龙、涤纶等4.4. 实验步骤实验步骤 （以德国 Bruker 公司 EQUINOX55 型傅立叶变换红外光谱仪为例）（1） 制样1）溶液制膜 将聚合物样品溶于适当的溶剂中，然后均匀地浇涂在溴化钾或氯化钠晶片或洁净的玻 璃片上，待溶剂挥发后，形成的薄膜可以用手或刀片剥离后进行测试。
若在溴化钾或氯化 钠晶片上成膜，则不必揭下薄膜，可以直接测试成膜在玻璃片上的样品若不易剥离，可 连同玻璃片一起浸入蒸馏水中，待水把样品润湿后，就容易剥离了剥离后的样品薄膜需在红外灯下烘烤至溶剂和水完全挥发，方可进行测试 2）热压薄膜法将样品放入压模中加热软化，液压成片；如果是交联及含无机填料较高的聚合物，可 以用裂解法制样，将样品置于丙酮：氯仿为 1：1 混合的溶液中抽提 8 小时，放入试管中裂 解，取出试管壁液珠涂片3）溴化钾压片法此法对一般固体样品都是很适用的，但是在聚合物制样中，只适用于不溶性或脆性的 树脂，一些橡胶和粉末状的样品分别取 1～2mg 的样品和 20～30mg 干燥的溴化钾晶体（粉末） ，于玛瑙研钵中研磨成 粒度≤2um，且混合均匀的细粉末，装入模具内，在油压机上压制成片测试若遇对压片有 特殊要求的样品，可用氯化钾晶体（粉末）替代溴化钾晶体（粉末）进行压片除了上述三种方法外，还有切片法、溶液法、石蜡糊法等2） 放置样片打开红外光谱仪的电源，待其稳定后（30min） ，把制备好的样品放入样品架，然后插 入仪器样品室的固定位置上3）按仪器的操作规程测试运行光谱仪程序，进入操作软件界面设定各种参数，进行测定，具体步骤如下。
1）运行程序2）参数设置打开参数设置对话框，选取适当方法、测量范围、存盘路径、扫描次数和分辨率 3）测试 参数设置完成后，进行背景扫描；将样品固定于样品夹上，放入样品室，开始样品扫 描 4）谱图分析 处理文件，例如：基线拉平、曲线平滑、取峰值、求卷积等 5）结果分析 根据被测基团的红外特征吸收谱带的出现，来确定该基团的存在。
