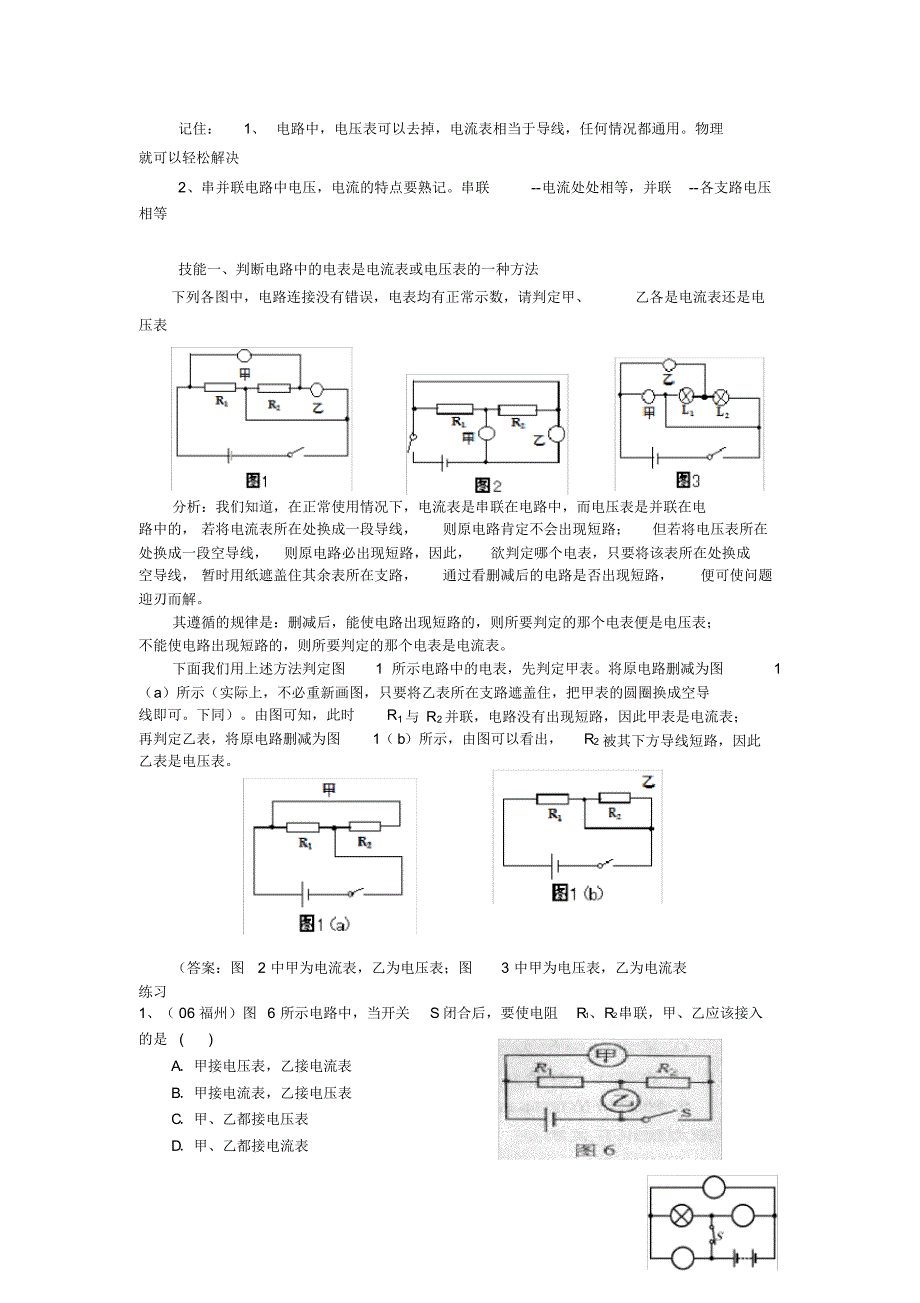

记住 1 电路中 电压表可以去掉 电流表相当于导线 任何情况都通用 物理 就可以轻松解决 2 串并联电路中电压 电流的特点要熟记 串联 电流处处相等 并联 各支路电压 相等 技能一 判断电路中的电表是电流表或电压表的一种方法 下列各图中 电路连接没有错误 电表均有正常示数 请判定甲 乙各是电流表还是电 压表 分析 我们知道 在正常使用情况下 电流表是串联在电路中 而电压表是并联在电 路中的 若将电流表所在处换成一段导线 则原电路肯定不会出现短路 但若将电压表所在 处换成一段空导线 则原电路必出现短路 因此 欲判定哪个电表 只要将该表所在处换成 空导线 暂时用纸遮盖住其余表所在支路 通过看删减后的电路是否出现短路 便可使问题 迎刃而解 其遵循的规律是 删减后 能使电路出现短路的 则所要判定的那个电表便是电压表 不能使电路出现短路的 则所要判定的那个电表是电流表 下面我们用上述方法判定图1 所示电路中的电表 先判定甲表 将原电路删减为图1 a 所示 实际上 不必重新画图 只要将乙表所在支路遮盖住 把甲表的圆圈换成空导 线即可 下同 由图可知 此时R1与 R2并联 电路没有出现短路 因此甲表是电流表 再判定乙表 将原电路删减为图1 b 所示 由图可以看出 R2被其下方导线短路 因此 乙表是电压表 答案 图2 中甲为电流表 乙为电压表 图3 中甲为电压表 乙为电流表 练习 1 06 福州 图 6 所示电路中 当开关S闭合后 要使电阻R1 R2串联 甲 乙应该接入 的是 A 甲接电压表 乙接电流表 B 甲接电流表 乙接电压表 C 甲 乙都接电压表 D 甲 乙都接电流表 2 如右图所示 在甲 乙两个 内选填 灯泡 和 电流表 的符号 使两灯组成并 联电路 3 如图 15 所示电路中有两个小灯 请在图中 内 分别填入及或的符号 要求电键 闭合时两灯均能发光 且两电表的示数均不为零 3 如下图 左 所示电路中有两个小灯 请在图中 内 分别填入及或的符号 要 求电键闭合时两灯均能发光 且两电表的示数均不为零 4 05 顺义区 如上图 右 所示电路中 在甲 乙两处分别接入电表 当开关闭合后 两 灯均能发光 则甲是 表 乙是 表 17 在如图 17 所示的电路中R1和 R2并联 现用电压表和电流表测量电路中的电压和电流 请在 内填写相应的符号 R 1 R2 图 17 如图 R1和 R2是并联的 现在用电流表通过R1和 R2的电流和电压表测量R1两端的电压 图中 为电流表或电压表 则 为 为 为 18 根据图中标出的电流方向 从电池组 电流表 电压表三个元件符号中选出两个元件符 号 并填入电路的空缺处 填进后要求灯泡L1和 L2串联 且都能发光 L1 L2 S L1 L2 图 18 图 19 V 19 在如图19 所示的电路中 分别填入一个电池组 一个电流表 一个电压表 灯L1和 L2串联 电压表测量灯L1两端的电压 20 根据图中标出的电流方向 从电池组 电流表 电压表三个元件符号中选出两个元件符 号 并填入电路的空缺处 填进后要求灯泡L1和 L2并联 且都能发光 L1 L2 S 图 20 1 在图中的圆圈内 填上表示电流表或电压表的字母 使开关 S闭合后 灯 L1和 L2都能发光 12 在如图12 中 根据标出的电流方向 用电池组 电压表 和电流表三个元件符号中的 两个分别填入空缺处 填进后要求两灯串联 电键闭和后两灯都能发光 R1 R2 s 图 12 图 13 13 如图 13 所示电路中 在 填入电流表和电压表的符号 使电阻R1和 R2并联 14 在图 14 所示电路中的 里填上适当的电表符号 填上后使之成为正确的电路图 且闭 和电键 两灯均能正常发光 L1 L2 S 图 14 技能二 判断电压表的测量对象时 通常可以用 移线法 即移动电压表的两个接 线柱 观察它最终是并在哪个用电器两端 那么测的就是那个用电器两端的电压 但移线 的条件是 只有是导线或相当于导线 如电流表 闭合的开关 的才能够移动 而用电器 电压表 电源 电阻等就不能够移动 练习 1 下图中电压表测量谁的电压 A1 V A2 L1 L2 S V1V2 R1R2 P S A V a b P S A R A V L1 L2 S1 S2 S3 2 如下图所示 L1和 L2是联 的 a 端是接线柱 b 端是 接线柱 测量 两端的电压 3 如图所示为用电压表测量灯泡两端电压的电路图 其中正确的是 A 图 A B 图 B C 图 C D 图 D 4 下列各图中测量L1电压的电路 正确的是 6 请你根据如图所示电路 分别对下列四种情况下两灯的连接方 式 两灯的发光情况 电表的测量对象以及是否有短路现象作出 说明 1 闭合开关S1和 S2 断开 S3 则 L1 L2的连接方式是 发光情况是L1 L2 电流表测通过 灯的电流 电压表测灯两端的电压 2 闭合开关S3 断开 S1和 S2 则 L1 L2的连接方式是 发光情况是L1 L2 电流表测通过灯的电流 电压表测灯两端的 电压 3 闭合开关 S2和 S3 断开 S1 则 L1是路 L2是路 发光情况是L1 L2 电流表测通过灯的电流 电压表测灯两端的 电压 4 闭合开关S1 S2和 S3 则电路是 发光情况是L1 L2 电 流表的示数是电压表的示数是 7 如图1 电灯 L1 L2是联 电流表A1测量通过的电流 电流表A2测通 过的电流 电压表V测量两端的电压 8 如图 2 电灯 L1 L2是联 电流表 A测量通过的电流 电压表 V1测量两 端的电压 电压表V2测量两端的电压 V A2 A1 L1 L2 L2 V2 V1 L1 8 判断 1 在开关断开时 请判断电流表和电压表所测的对象 2 在开关闭合时 请判断电流表和电压表所测的对象 9 判断下列各图中电压表所测量的对象 1 如图 1 电灯 L1 L2是联 电流表 A测通过的 电流 电压表V测量两端的电压 2 如图 2 电灯 L1 L2是联 电流表 A测通过的电流 电压表 V测量两 端的电压 3 如图3 电灯L1 L2是联 电流表A 测通过的电流 电压表V1测 量两端的电压 电压表V2测量两端的电压 4 如图4 电灯L1 L2 L3是联 电流表A1测量通过的 电流 电流表A2测通过的电流 电流表 A3测通过的电 流 5 如图 5 电灯 L2 L3是联 然后再与 L1联 电流表 A1测量通过的 电流 电流表A2测通过的电流 电流表A3测通过的电流 电 压表 V1测量两端的电压 电压表V2测量两端的电压 图 5 6 如图 6 电灯 L1 L2是联 电流表 A测通过的电流 电压表 V测量两 端的电压 7 如图 7 电灯 L1 L2是联 电流表A测通过的电流 电压表V1测量两 S L1 L2 V A 图 2 V1 V2 L1 L2 图 3 L2 V L1 图 1 A 图 4 L1 A1 A2A3 L2L3 L3 S L1 L2 A2 A1 A3 V1 V2 端的电压 电压表V2测量两端的电压 8 如图 8 电阻 R1 R2是联 电流表A1测通过的电流 电流表A2测通 过的电流 电压表V1测量两端的电压 电压表 V2测量两端的电 压 电压表V测量两端的电压 能力提升 1 电路分析题 如图13 3 4 所示各电路中 L1 L2 两灯串联的电路是 L1 L2 两灯并联的电路是 2 电路分析题 如图13 3 5 所示电路 将 S1 S2都闭合后 则下列说法正确 的是 A 能亮的灯是 L1 L2 L3 且它们是串联的 B 能亮的灯是 L1 L2 L3 且它们是并联的 C 只有灯 L1发光 因为闭合开关S1后 灯 L2 L3被短路 D 电源被短路 3 在图 13 3 6 所示的电路中 若要使L1和 L2 两灯组成并联电路 开关的断开 与闭合情况应是 图 6 V A L3 L2 L1 L1L2L3 V1 V2 A 图 7 P V1 V2 A1 A2 V R1 R2 图 8 A S1 S2断开 S3闭合 B S1 S2断开 S3断开 C S1 S2 S3都闭合 D S 2 S3闭合 S1断开 4 将图 13 3 14 中的实物按要求连成电路 1 L1 L2 L3三盏灯并联 2 S1控制 L1 L2 3 S2控制整个电路 。
