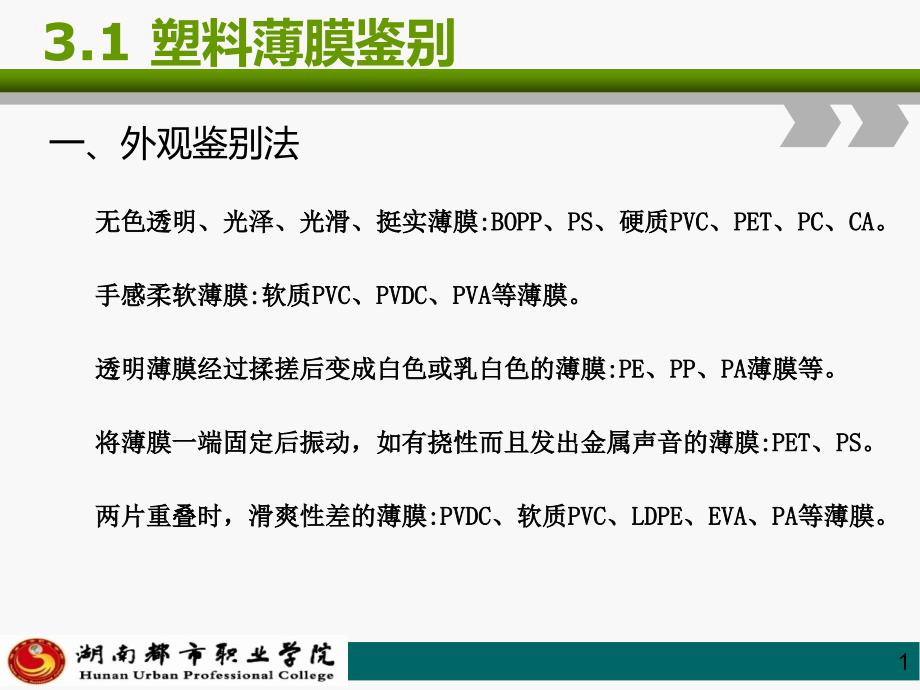

1一、外观鉴别法无色透明、光泽、光滑无色透明、光泽、光滑、、挺实薄膜挺实薄膜:BOPP:BOPP、、PSPS、硬质、硬质PVCPVC、、PETPET、、PCPC、、CACA手感柔软薄膜手感柔软薄膜: :软质软质PVCPVC、、PVDCPVDC、、PVAPVA等薄膜透明薄膜经过揉搓后变成白色或乳白色的透明薄膜经过揉搓后变成白色或乳白色的薄膜薄膜: :PEPE、、PPPP、、PAPA薄膜等将薄膜一端固定后振动，如有挠性而且发出金属声音的将薄膜一端固定后振动，如有挠性而且发出金属声音的薄膜薄膜:PET:PET、、PSPS两片重叠时，滑爽性差的两片重叠时，滑爽性差的薄膜薄膜:PVDC:PVDC、软、软质质PVCPVC、、LDPELDPE、、EVAEVA、、PAPA等薄膜3.1 塑料薄膜鉴别 23.1 塑料薄膜鉴别薄膜种类薄膜种类光泽光泽透明度透明度挺力挺力光滑性光滑性聚乙烯（低密度）聚乙烯（低密度）○○△△~○○××~△△△△聚乙烯（中密度）聚乙烯（中密度）○○△△~○○××~△△△△聚乙烯（高密度）聚乙烯（高密度）△△~○○××~○○○○○○乙烯乙烯——醋酸乙烯共聚物醋酸乙烯共聚物○○○○××△△聚丙烯（未拉伸）聚丙烯（未拉伸）○○~☆☆○○~☆☆○○△△聚丙烯（双向拉伸）聚丙烯（双向拉伸）☆☆☆☆☆☆○○软质聚氯乙烯软质聚氯乙烯☆☆☆☆××~△△△△~○○硬质聚氯乙烯硬质聚氯乙烯☆☆☆☆☆☆☆☆聚苯乙烯（拉伸）聚苯乙烯（拉伸）☆☆☆☆☆☆☆☆聚偏二氯乙烯聚偏二氯乙烯☆☆☆☆×~△△×~△△聚酯聚酯☆☆☆☆☆☆☆☆ 33.1 塑料薄膜鉴别薄膜种类薄膜种类光泽光泽透明度透明度挺力挺力光滑性光滑性尼龙（未拉伸）尼龙（未拉伸）☆☆○○~☆☆△△△△尼龙（双向拉伸）尼龙（双向拉伸）☆☆☆☆☆☆☆☆聚氨酯聚氨酯○○○○××××~△△盐酸橡胶盐酸橡胶△△☆☆○○○○聚乙烯醇聚乙烯醇☆☆☆☆××~△△××~△△普通玻璃纸普通玻璃纸☆☆☆☆☆☆☆☆聚碳酸酯聚碳酸酯☆☆☆☆☆☆△△~○○醋酸纤维素醋酸纤维素☆☆☆☆☆☆☆☆☆—☆—优优 ○— ○—良良 △— △—可可 ×— ×—最差点最差点 注：温度高的时候，有些变得不好；注：温度高的时候，有些变得不好； 43.1 塑料薄膜鉴别二、物理性能试验鉴别法 1 1、撕裂强度试验、撕裂强度试验 在薄膜一端用剪刀将薄膜切成一厘米长的切口，然后用手撕裂，在薄膜一端用剪刀将薄膜切成一厘米长的切口，然后用手撕裂，观察薄膜对撕裂的抵抗力及裂痕的状态。
观察薄膜对撕裂的抵抗力及裂痕的状态 容易撕裂的薄膜容易撕裂的薄膜：：PSPS、、PTPT、、CACA等薄膜 撕裂强度大撕裂强度大的薄膜的薄膜: :PEPE、、PETPET、、PAPA、、PPPP等薄膜的等薄膜的. .v增塑剂含量高的强度稍大些增塑剂含量高的强度稍大些；；v单向拉伸薄膜纵向比横向的撕裂强度大单向拉伸薄膜纵向比横向的撕裂强度大v物理性质的检验需要与其他鉴别法结合进行物理性质的检验需要与其他鉴别法结合进行 53.1 塑料薄膜鉴别二、物理性能试验鉴别法 2、收缩性能试验 将薄膜缓慢接近火焰将薄膜缓慢接近火焰时时: : 收缩少的薄膜收缩少的薄膜：：PETPET、、CACA、硬质、硬质PVCPVC（无增缩剂）、（无增缩剂）、PCPC等薄膜等薄膜; ; 激烈收缩的薄膜激烈收缩的薄膜:OPVC:OPVC、、OPPOPP、、PVDCPVDC、、PEPE等薄膜 将薄膜投入热水中时将薄膜投入热水中时：： 极易收缩的薄膜有：极易收缩的薄膜有：PVCPVC、、PSPS、、PVDCPVDC等。
等 几乎没有什么变化的几乎没有什么变化的有有PETPET、、PCPC、、PAPA等薄膜 63.1 塑料薄膜鉴别二、物理性能试验鉴别法 3 3、延伸性试验、延伸性试验 剪下一片长剪下一片长10~1510~15厘米、宽厘米、宽1 1厘米的带状薄膜，捏住二厘米的带状薄膜，捏住二端慢慢拉伸端慢慢拉伸：： 延伸率大的薄膜延伸率大的薄膜：：PEPE、、PPPP、软质、软质PVCPVC、、PVAPVA、、PPPP等等; ; 延伸率小的薄膜延伸率小的薄膜:PT:PT、、PETPET、、CACA、硬质、硬质PVCPVC、、PVDCPVDC；； PC PC、、OPAOPA的延伸率介于上述两者之间的延伸率介于上述两者之间 73.1 塑料薄膜鉴别 83.1 塑料薄膜鉴别三、燃烧试验法 将小片薄膜用火点燃，观罕其性质与状态的变化、燃烧的难易程度、将小片薄膜用火点燃，观罕其性质与状态的变化、燃烧的难易程度、自燃性的有无（离开火焰后是否继续燃烧）、臭味、火焰及烟的颜色、自燃性的有无（离开火焰后是否继续燃烧）、臭味、火焰及烟的颜色、燃烧后残渣的颜色和状态等。
燃烧后残渣的颜色和状态等 一般的薄膜在点火后都可燃烧，而一般的薄膜在点火后都可燃烧，而PVCPVC、、PVDCPVDC则是难燃型薄膜则是难燃型薄膜 v嗅气体时用手煽动使少量气体至鼻子附近嗅气体时用手煽动使少量气体至鼻子附近v将热塑性塑料和热固性塑料区分开来前者在火焰中出现熔化、将热塑性塑料和热固性塑料区分开来前者在火焰中出现熔化、熔体滴落和气泡，而后者出现烧焦，爆裂和褪色等现象熔体滴落和气泡，而后者出现烧焦，爆裂和褪色等现象v防止金属夹具与塑料同时燃烧防止金属夹具与塑料同时燃烧积累了丰富的经验，此法简便易行积累了丰富的经验，此法简便易行 93.1 塑料薄膜鉴别塑料名称塑料名称可燃性可燃性自燃性自燃性火焰焰色火焰焰色火焰气味火焰气味燃烧后燃烧后塑料形态塑料形态PEPE易易无无上端黄色，下端蓝色上端黄色，下端蓝色石蜡燃烧的气味石蜡燃烧的气味熔融，滴落熔融，滴落PPPP易易无无上端黄色，下端蓝色，上端黄色，下端蓝色，少量黑烟少量黑烟有石油味有石油味熔融，滴落熔融，滴落PSPS易易无无黄色，浓黑烟，烟灰大黄色，浓黑烟，烟灰大压抑的花香味压抑的花香味熔化，起泡熔化，起泡PVCPVC难难离火自熄离火自熄黄色，下端绿色，白烟黄色，下端绿色，白烟刺激性酸味刺激性酸味软化变黑软化变黑 103.1 塑料薄膜鉴别塑料塑料名称名称可燃性可燃性自燃性自燃性火焰焰色火焰焰色火焰气味火焰气味燃烧后塑料燃烧后塑料形态形态PVDCPVDC很难很难熄灭熄灭黄绿色黄绿色辣味辣味熔化熔化PAPA慢慢燃烧慢慢燃烧慢慢熄灭慢慢熄灭蓝色，上端黄色蓝色，上端黄色烧焦羊毛味烧焦羊毛味熔融，滴落熔融，滴落PETPET易易无无黄色带黑烟黄色带黑烟强烈的苯乙烯味强烈的苯乙烯味微膨胀微膨胀PCPC难难慢慢熄灭慢慢熄灭黄花菜色、黑烟、黄花菜色、黑烟、炭束炭束特殊花果臭味特殊花果臭味熔融起泡熔融起泡CACA易易继续燃烧继续燃烧暗黄色，少量黑烟暗黄色，少量黑烟醋酸味醋酸味熔化滴落熔化滴落 113.1 塑料薄膜鉴别四、显色反应试验法 将某种试剂滴在薄膜表面，便可显示出薄膜特有的将某种试剂滴在薄膜表面，便可显示出薄膜特有的颜色，这是一种根据薄膜特有的官能基显色来鉴别薄颜色，这是一种根据薄膜特有的官能基显色来鉴别薄膜种类的方法。
膜种类的方法 采用这种方法的有利伯曼采用这种方法的有利伯曼——斯托赫斯托赫——莫拉夫斯基莫拉夫斯基反应、醋酸鉴别法等鉴别方法反应、醋酸鉴别法等鉴别方法 必须是比较纯的、无色的薄膜必须是比较纯的、无色的薄膜 123.1 塑料薄膜鉴别四、显色反应试验法1 1、利伯曼、利伯曼——斯托赫斯托赫——莫拉夫斯基显色反应莫拉夫斯基显色反应 在试管内加入无水醋酸，将鉴定的薄膜试片放入试管内加热，使薄膜在试管内加入无水醋酸，将鉴定的薄膜试片放入试管内加热，使薄膜一部分溶化（不会全部一部分溶化（不会全部 溶化），冷却后，取溶液二、三滴滴在滴板上，溶化），冷却后，取溶液二、三滴滴在滴板上，再加上一滴浓硫酸，放置再加上一滴浓硫酸，放置20-3020-30分钟观察其显色分钟观察其显色薄膜的种类薄膜的种类显色及其他显色及其他薄膜的种类薄膜的种类显色及其他显色及其他聚丙烯淡颜色聚碳酸酯黄色—桃色聚苯乙烯略有淡桃色聚乙烯醇亮褐色—红褐色聚氯乙烯淡蓝色—灰绿色醋酸纤维素亮褐色聚偏二氯乙烯慢慢变黄色聚乙烯无色尼龙白浊—透明聚酯无色PE、、PET不会显出明显的变色不会显出明显的变色 133.1 塑料薄膜鉴别四、显色反应试验2、聚偏二氯乙烯鉴定法 （1）把研成粉末的薄膜溶解于吡啶中，制0.2%的溶液，然后将少量的溶液煮沸并加入等量的0.2%氢氧化钠甲醇溶液，如果有聚偏二氯乙烯存在，便渐显暗褐色。
（2）将薄膜小碎片浸放在吗啉中，在常温下放置24小时，如含有聚偏二氯乙烯，便呈黑褐色 143.1 塑料薄膜鉴别四、显色反应试验 2、醋酸鉴别法：用于醋酸乙烯、醋酸纤维素薄膜 将少量的薄膜放在点滴板上，加上5%的硝镧溶液及一滴0.01N（标准浓度）碘的酒精溶液，再加浓氨水一滴，如有醋酸存在则显示褐色，即可证明为上述两种薄膜 3、缩二脲反应：用于尼龙、聚胺酯薄膜等 将薄膜试片放入浓氢氧化钠溶液 中并加热，当薄膜一部分被溶解后冷却，再加入少量的硫酸铜溶液，如果呈显紫色，即证明存在CO—NH—基 153.1 塑料薄膜鉴别五、溶解性试验 将薄膜试片浸于各种有机溶剂中进行观察，根据溶解性的不同，将薄膜试片浸于各种有机溶剂中进行观察，根据溶解性的不同，可鉴别薄膜的种类可鉴别薄膜的种类 采用这种鉴别方法，有时由于构成薄膜的分子的聚合度的增加，采用这种鉴别方法，有时由于构成薄膜的分子的聚合度的增加，或者由于延伸形成结晶而产生不易溶解的现象，因此，不能立即得出或者由于延伸形成结晶而产生不易溶解的现象，因此，不能立即得出确切的结论另外，薄膜含有增塑剂等添加剂时，也会影响其溶解性，确切的结论。
另外，薄膜含有增塑剂等添加剂时，也会影响其溶解性，因此，有必要同其他方法并用因此，有必要同其他方法并用 163.1 塑料薄膜鉴别七、红外线吸收光谱试验 把红外线照在薄膜上，使薄膜吸收红外线，不同的薄膜吸收的量不同，鉴别薄膜的构造 市场出售的薄膜中含有增塑剂填充剂、颜料等，复合材料中还有粘合剂，因此， 最好与前述其他简易鉴别法并用 173.1 塑料薄膜鉴别八、热分解法 对可以进行热分解的分解气体，通过显色及其他适当的方法进行鉴定热分解试验通常要进行24小时或数周的长时间热分解 各种薄膜各种薄膜热分解的特征热分解的特征聚苯乙烯、生成无色、挥发性的单体聚氯乙烯、聚偏二氯乙烯分解生成氯气天然橡胶、氯化橡胶、氯丁橡胶分解生成橡胶臭气纤维素酯分解生成含低级脂肪酸的气体尼龙、聚胺酯生成类似羊毛烧焦时气味的气体 183.1 塑料薄膜鉴别 193.1 塑料薄膜鉴别 203.1 塑料薄膜鉴别 。
