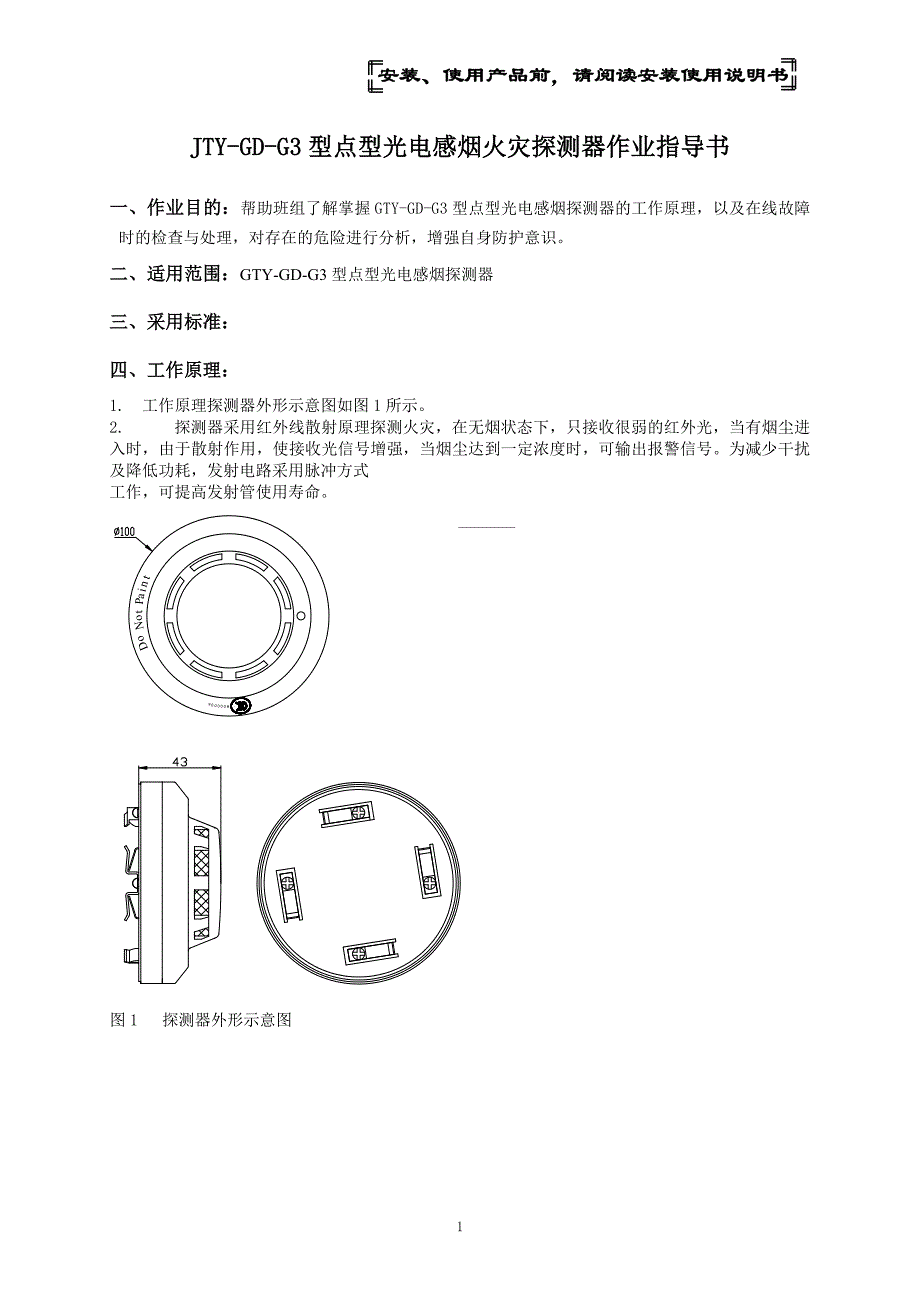

安装、使用产品前，请阅读安装使用说明书JTY-GD-G3型点型光电感烟火灾探测器作业指导书一、作业目的：帮助班组了解掌握GTY-GD-G3型点型光电感烟探测器的工作原理，以及故障时的检查与处理，对存在的危险进行分析，增强自身防护意识二、适用范围：GTY-GD-G3型点型光电感烟探测器三、采用标准：四、工作原理：1. 工作原理探测器外形示意图如图1所示2. 探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号为减少干扰及降低功耗，发射电路采用脉冲方式工作，可提高发射管使用寿命图1 探测器外形示意图5五、作业步骤、危险分析、安全措施：控制器报警时，首先立即赶赴主控室，观察、询问故障现象，掌握第一手材料，其步骤如下：作业步骤危险分析安全措施1、首先要去控制器确认火警、故障，是否是误报、确认位置高空作业，高空坠落确认安全电压，劳保着装齐全2、根据故障现象，去现场进行分析、判断、处理有毒有害气体，高空坠物去现场带好报警仪，注意线长交叉作业a、作业时不能拆卸放射源封包和罩壳造成人员伤亡，破坏环境严禁拆卸b、如果需要检查、更换电路板，必须先关掉仪表电源！带电检查、更换电路板，可能损坏电路板。
在检查、更换电路板之前，务必确认先关掉仪表电源！c、拆卸仪表时，必须使用正确的工具不使用正确的工具拆卸，可能损坏元器件，使螺母打滑务必使用正确的工具拆卸，注意勿要野蛮作业！d、拆卸的元器件应放置在干净的抹布或薄膜上，并摆放整齐可能丢失或损坏元器件确保拆卸的元器件整齐地摆放在干净的抹布或薄膜上e、拆卸的元器件要有标识，以便回装正确没有标识，可能导致回装不正确，滋生人为故障拆卸的元器件必须要有标识，确认回装正确3、故障处理完毕，检查防爆软管和防爆接线盒等是否已经复原，完好不能防尘、防潮、防爆，可能导致故障频繁发生确保防爆软管和防爆接线盒等复原，完好4、处理完后，告知工艺，并将回路由手动改为自动控制，并确认投用完好工艺无法实现自控，不利于优化生产监督、指导工艺将回路由手动改为自动控制，并确认投用完好，注意勿要自己动手！5、清扫现场卫生，保护环境污染环境务必清扫现场卫生六、标定方法及接线：1. LB491标定方法基本设置（如日期/时间、测量模式、放射源以及测量管径等）完成后，可以进行标定过程有两种标定方法可以选择：单点标定、两点/多点标定当现场只需要一个测量点用于控制时或需要尽快得到测量结果时，使用单点标定，结合本装置实际，下面详细介绍单点标定步骤。
1）输入本底计数率：将现场射源关闭，HART手操器与HART电流回路连接后，手操器加电，进入主菜单按照下面步骤进入： Access to Setup/ Full Access / Setup / Calibration I/O /Calibration Data / Set Background / Read ，输入0 ，系统会自动读取本底计数率，约三十秒后，读取完毕，选择 YES ，并按 OK 键确认，本底设置完毕2）输入标定点数据：a) 打开放射源，联系工艺将管道内压力使用氮气充入一定的介质，如测量煤粉密度时充入5.2Mpa氮气，测量蒸汽或水的密度时充入常温常压工艺水b) 按照下面步骤进入主菜单： Access to Setup / Full Access / Setup / Calibration I/O /Calibration Data / Enter Cal.Data / OnePoint c) 输入吸收系数，按ENTER 键确认d) 输入射线被吸收的厚度（吸收厚度为管道的内径，也就是射线穿过待测物的厚度，单位：mm），按ENTER 键确认e) 此时进入标定点的设定菜单， 如下图：f) 选择 Cal. Pt. value，输入此时管道所充入的介质密度（如5.2Mpa氮气密度为0.056g/cm3，常温常压工艺水的密度为1 g/cm3），g) 选择 Cal. Pt. rate ，选择Read，按OK键确定，系统会自动读取此时的实际计数率，约三十秒后，读取完毕，选择 YES ，并按 OK 键确认。
h) 选择Send&Next 并按 ENTER 将数据保存，并进入下一个标定点的设置i) 对于单点标定,其它标定点数据都被置0，按ABORT，至此，标定点数据输入步骤结束j) 选择Sort&Check 并按键启动标定功能，约数秒钟后，标定结束3、LB491智能密度计现场接线：图2 LB490现场接线图 采用24VDC供电接在电源板上电源输入端，4-20mA接在数字板上的51、52接线端七、常见故障现象分析、判断、处理：故障现象分析、判断处理方法1、DCS无指示1、可能电源保险烧断；检查电源保险，更换新的2、可能射线源关闭检查并打开射线源3、可能线路开路或接线松动、接地、线路接反；检查线路4、可能仪表本身有故障，如电路板坏等；检查仪表并排除其故障，或更换新的5、可能安全隔离栅坏或计算机模件通道有故障；检查其安全隔离栅或计算机模件通道，更换新的6、可能供电电压太低；检查电路，排除其相应故障7、可能仪表输出超出量程上下限排除其故障2、仪表指示不准或误报1、可能DCS与仪表量程设定不一致或量程不准；检查、核对仪表和DCS的设定量程2、可能管道内壁挂料可在空管时由操作人员使用氮气反复吹扫3、可能仪表本身有故障，如电路板坏等；检查仪表并排除其故障，或更换新的。
3、仪表波动较大1、可能阻尼过小；调整阻尼2、可能工艺本身就波动；和工艺一起确认3、可能仪表本身有故障，如电路板坏等；检查仪表并排除其故障，或更换新的使用的工具和劳保要求工具要求：日常工具、万用表、HART通讯器劳保要求：阻挡射线的衣、裤、帽及防护眼镜，个人剂量计学习是成就事业的基石 仪表一班：汤乾光。
