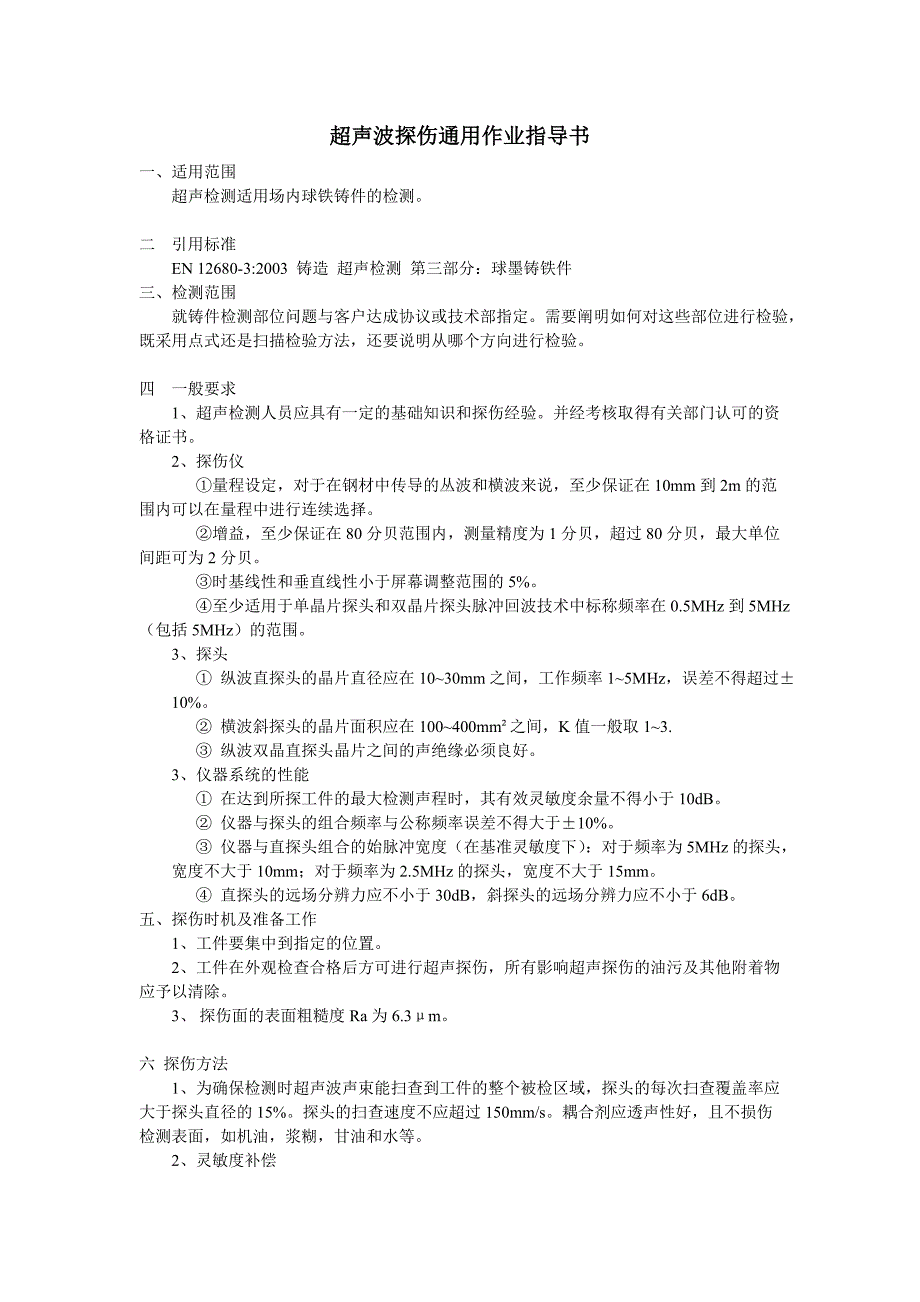

超声波探伤通用作业指导书一、适用范围超声检测适用场内球铁铸件的检测二 引用标准EN 12680-3:2003 铸造 超声检测 第三部分：球墨铸铁件三、检测范围就铸件检测部位问题与客户达成协议或技术部指定需要阐明如何对这些部位进行检验，既采用点式还是扫描检验方法，还要说明从哪个方向进行检验四 一般要求1、超声检测人员应具有一定的基础知识和探伤经验并经考核取得有关部门认可的资格证书2、探伤仪①量程设定，对于在钢材中传导的丛波和横波来说，至少保证在 10mm 到 2m 的范围内可以在量程中进行连续选择②增益，至少保证在 80 分贝范围内，测量精度为 1 分贝，超过 80 分贝，最大单位间距可为 2 分贝③时基线性和垂直线性小于屏幕调整范围的 5%④至少适用于单晶片探头和双晶片探头脉冲回波技术中标称频率在 0.5MHz 到5MHz（包括 5MHz）的范围3、探头① 纵波直探头的晶片直径应在 10~30mm 之间，工作频率 1~5MHz，误差不得超过±10%② 横波斜探头的晶片面积应在 100~400mm²之间，K 值一般取 1~3.③ 纵波双晶直探头晶片之间的声绝缘必须良好3、仪器系统的性能① 在达到所探工件的最大检测声程时，其有效灵敏度余量不得小于 10dB。
② 仪器与探头的组合频率与公称频率误差不得大于±10%③ 仪器与直探头组合的始脉冲宽度（在基准灵敏度下）：对于频率为 5MHz 的探头，宽度不大于 10mm；对于频率为 2.5MHz 的探头，宽度不大于 15mm④ 直探头的远场分辨力应不小于 30dB，斜探头的远场分辨力应不小于 6dB五、探伤时机及准备工作1、工件要集中到指定的位置2、工件在外观检查合格后方可进行超声探伤，所有影响超声探伤的油污及其他附着物应予以清除3、 探伤面的表面粗糙度 Ra 为 6.3μm六 探伤方法1、为确保检测时超声波声束能扫查到工件的整个被检区域，探头的每次扫查覆盖率应大于探头直径的 15%探头的扫查速度不应超过 150mm/s耦合剂应透声性好，且不损伤检测表面，如机油，浆糊，甘油和水等2、灵敏度补偿 ① 耦合补偿 在检测和缺陷定量时，应对由表面粗糙度引起的耦合损失进行补偿② 衰减补偿 在检测和缺陷定量时，应对材质衰减引起的检测灵敏度下降和缺陷定量误差进行补偿③ 曲面补偿 对探测面是曲面的工件，应采用曲率半径与工件相同或相近的试块，通过对比实验进行曲率补偿六、系统校准与复核1、一般要求系统校准应在标准试块上进行，校准中应使探头主声束对准反射体的反射面，以获得稳定和最大的反射信号。
2、新购探头测定新购探头应有探头性能参数说明书，新探头使用前应进行前沿距离、K 值、主声束偏离、灵敏度余量和分辨力等主要参数的测定3、检测前仪器和探头系统测定使用仪器----斜探头系统，检测前应测定前沿距离、K 值和主声束偏离，调节或复核扫描量程和扫查灵敏度使用仪器----直探头系统，检测前应测定始脉冲宽度、灵敏度余量和分辨力，调节或复核扫查量程和扫查灵敏度4、检测过程中仪器和探头系统的复核遇到下述情况应对系统进行复核：① 校准后的探头、耦合剂和仪器调节旋钮发生改变时；② 检测人员怀疑扫描量程或扫描灵敏度有变化时；③ 连续工作 4h 以上时；④ 工作结束时5、检测结束前仪器与探头系统的复核每次检测结束前，应对扫描量程进行复核如果任意一点在扫描线上的偏移超过扫描线读数的 10%，则扫描量程应重新调整，并对上一次复核以来所有的检测部位进行复检每次扫描结束前，应对扫查灵敏度进行复核一般对距离-波幅曲线的校核不应少与 3 点如曲线上任何一点幅度下降 2dB，则应对上一次复核以来所有的检测部位进行复检；如幅度上升 2dB，则应对所有的记录信号进行重新评定6、校准、复核的有关注意事项校准、复核和对仪器进行线性检测时，任何影响仪器线性的控制器（如抑制或滤波开关等）都应放在“关”的位置或处于最低水平上。
7、探伤方法1、探测方向一般在探测面上两相互垂直的方向上进行并尽量扫查到工件的整个体积3、探伤灵敏度的确定① 纵波直探头探伤灵敏度的确定当被探部位的厚度不大于探头的 3 倍近场区时，一般选用底波确定探伤灵敏度由于几何形状所限，不能获得底波者或是探测厚度大于 45mm 而小于 3 倍近场区时，可直接采用试块法确定探伤灵敏度 ② 纵波双晶直探头灵敏度的确定按需要选择不同直径平底孔的试块，并测试一组不同探测距离的平底孔调节衰减器，使其中最高的回波幅度达到满刻度的 80%不改变仪器的参数，测出其他平底孔回波的最高点，将其标定在荧光屏上，连接这些点，即是对应于不同平底孔的纵波双晶直探头的距离——波幅曲线4、补偿① 表面粗糙度补偿在探伤和缺陷定量时，应对由表面粗糙度引起的能量消耗进行补偿② 曲面补偿对于探测面是曲面的工作，可采用曲率与工件相同或相近（0.9~1.5 倍）的参考试块，否则应补偿因曲率不同引起的声能损失③ 探伤灵敏度一般不低于工件最大探测距离出的 φ2mm 平底孔当量5、探伤灵敏度的复查探伤中应检查探伤灵敏度，发现探伤灵敏度有改变时应重新调整当增益电平降低2dB 以上时，应对上一次校准以来所检查的工件进行复探；当增益电平升高 2dB 以上时，应对所有缺陷进行重新定量。
8、缺陷记录① 记录当量平底孔径超过 φ4mm 的单个缺陷的位置和波幅② 记录当量平底孔直径超过 φ2mm 的缺陷密集区及其最大缺陷的位置和分布，缺陷密集区面积以 12mm×12mm 的方块作为最小度量单位③ 记录由缺陷引起的底面回波降低区域和数值④ 不属于上述情况，但探伤人员能判定是否危害性的缺陷也予以记录9、探伤报告探伤报告应包括下述内容：1、委托探伤的单位，探伤报告编号，签发日期2、铸件的名称、编号、材料牌号、探伤面的表面粗糙情况3、探伤仪的型号、探头型号、探伤频率、耦合剂、探伤灵敏度和扫查方式4、在草图上标明检测区域，如有因几何形状限制而检测不到的部位也必须在草图上标明5、缺陷的类型、尺寸和位置6、探伤等级和探伤结论7、探伤人员和审核人员签字。
