专业整理 .. 学习帮手 ..专业整理 .斗式提升机D 型使用说明书. 学习帮手 ..专业整理 .目 录1 22 ..23 54 ..65 H L ..76 157 ..158 169 17.学习帮手 ..专业整理 .D 型胶带离心斗式提升机一、用 途 及 特 点本系列提升机为垂直斗式提升机 ，它适用于向上输送粉状 、粒状、小块状的无磨琢性或半磨琢性的散状物料 ，如煤、砂、焦末 、木屑、水泥、白粉 、碎块 、矿石等 本机的特点为快速离心卸料 ，并采用胶带作为牵引机件 ，故不适用于输送大块 、磨琢性高以及揭取阻力大的物料 被输送物温度不应超过 60℃， 如采用耐热胶带允许 150 ℃本机共有四种规格 ： D160 ； D250 ； D350 ； D450 本机的输送量在 3.1~6 立方米 / 小时 我厂生产提升机高度大约在 4~30 米范围内 二、结构说明 ，外形图与外形尺寸(一 )本机系垂直胶带离心式 ：它由牵引机件 (系采用挠性输送胶带 )、料斗 、带有传动滚筒的上部驱段 、带有拉紧滚筒和螺旋拉紧装置的下部驱段、中间有机壳和传动装置所组成；其运行部分 (牵引机件和料斗 )在整个高度中 ，均封闭在机壳内。
在下部驱段上装置一进料口，输送物料由下部驱段进料口加入底部而被运动着的料斗所揭取提升向上，通过传动滚筒借离心力和物料重力的共同作用进行卸料 ，输送物料由上部驱段出料口泻出传动装置位于提升机上部，系用 JO 型电动机 (出口采用 JO2 型 ) ，三角皮带传动轮 ，LQ 型减速器 ，平衡联轴器及其安装的底座所组成，整个传动装置固定在上部传动的机壳上(见图 1)，再通过传动装置带动传动滚筒和牵引机件连续运转为了防止偶然停电 ，造成运行部份反向运转而将料斗中的物料倾倒于下部驱段，造成下部驱段的物料阻塞现象，特在减速器的主动轴 (高速轴 ).学习帮手 ..专业整理 .上装有逆止制动装置 二)本机具有各种不同的制法和装法 ：1.按提升机料斗型式分为两种制法 ：S 制法 ---- 带有深圆底型料斗Q 制法 ---- 带有浅圆底型料斗2.按上部驱段卸料口的型式分两种制法 ：X1 制法 ---- 带有倾斜式法兰盘的卸料口X2 制法 ---- 带有水平式法兰盘的卸料口3、按下部驱段进料口的型式分为两种制法 ：J1 制法 —— 进料口的斜面与水平面成 45°角；J2 制法 ------ 进料口的斜面与水平面成 60 °角 ；4、按中间机壳侧面检视门的位置分为四种制法 ：K1 制法 —— 中间机壳侧面带有下端左检视门 ；K2 制法 —— 中间机壳侧面带有下端右检视门 ；K3 制法 —— 中间机壳侧面带有上端左检视门 ；K4 制法 —— 中间机壳侧面带有上端右检视门 ；5、按中间机壳端面检视门的位置分为两种制法 ：Z1 制法 —— 中间机壳端面带有下端检视门 ；Z2 制法 —— 中间机壳端面带有上端检视门 ；6、按传动装置对提升机的相对位置分为两种装法 ：即左装和右装 。

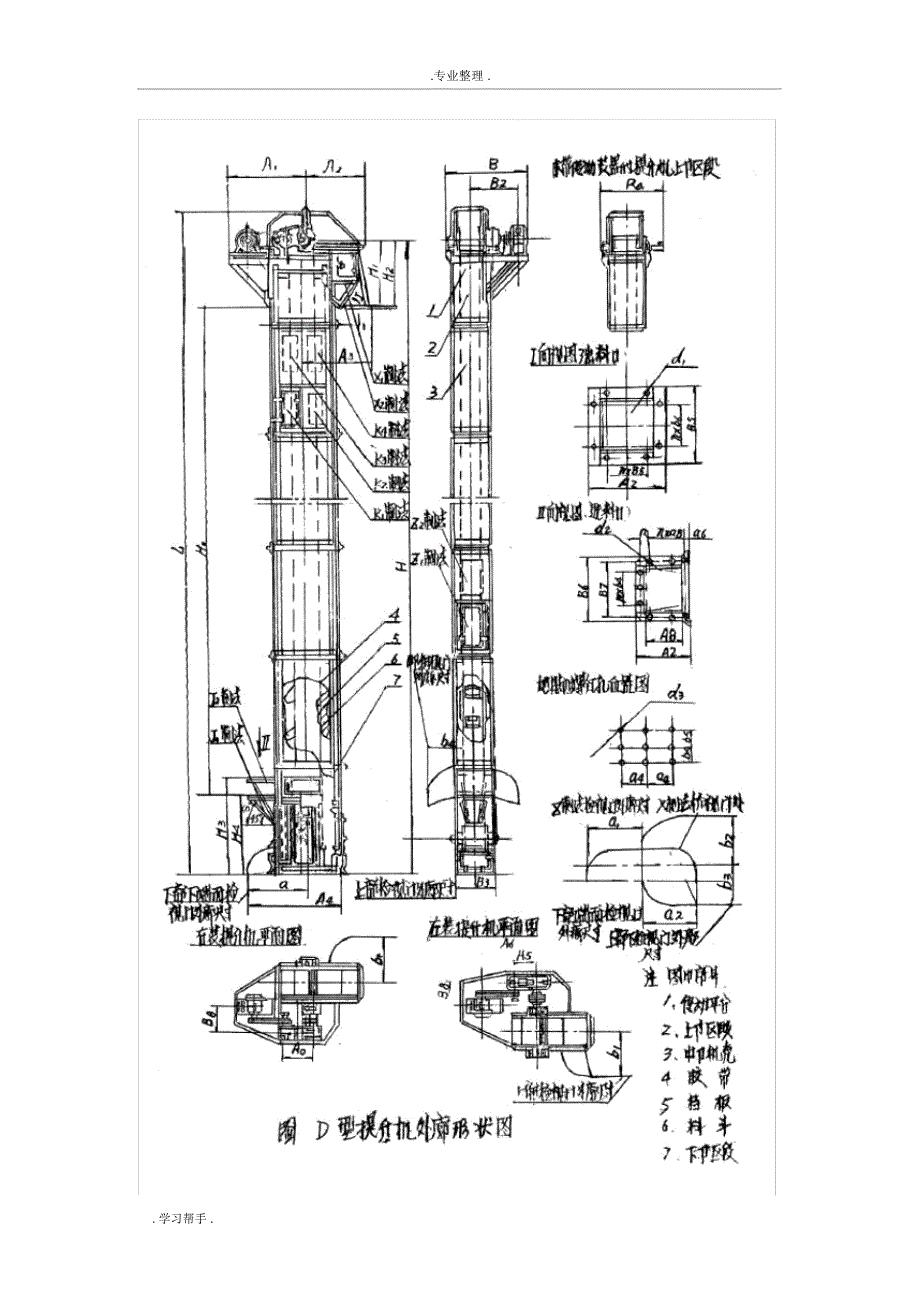

注：以上各种制法和装法参看图 1提升机各种不同制法的不变尺寸 ： 表 1.学习帮手 ..专业整理 .代号A2 A4 A7 A8 A9 B3 B4 B5 B6 B7 a 1 a2 a3 n ×a4型号D160 800 900 456 350 390 456 696 426 330 294 696 706 2×300D250 936 1100 507 400 450 586 863 556 450 410 880 906 2×400D350 1122 1230 638 450 500 708 978 688 550 510 968 1057 2×450D450 1303 1450 758 500 550 858 1139 808 600 560 1109 1267 3×360续表 1代号n ×a5a6a7n ×a8n×b 6n ×b7b 1b 2b3b 4b 5d 1d2 d 3型号D1601×200971 ×2401 ×1701×1604664664265562001414D2501×250351051 ×2901 ×3001×20056163157567126522D3502×290952 ×1752 ×3152×1757277826767623251818D4502×345901202 ×1602 ×3702×21584294280189238522根据进出料口不同制法而变动的尺寸表 2提升机型号 进出料口制法 H 1 H 2 H3 H4 A3X1 800D160 X2 855 903J1 1050.学习帮手 ..专业整理 .J2 1310X1 900X2 960 1056D250J11250J21540X1 1100X2 1170 1269D350J11440J21770X1 1200X212801479D450J11630J2 2000根据传动装置不同制法而变动的尺寸表 3D16提升机型号D250D350D4500传动装置制法 C1 C1 C2 C3 C4 C1 C2 C3 C4 C1 C2147 145A 1 906 1281 1256 1352 13580 8A 5 250 350 400 400 500 400 500.学习帮手 ..专业整理 .92102101113112A 6623943918102400864163168B 11060128913611476152172100B 2644769831888.5908.598664548B 834343151448451457151457164H 5165205255255305255305三、提升机的技术规范表 4 中列出 D 型提升机的输送量对于 “S”制法的料斗是按充满系数 φ=0.6 计算的 ，而对于 “Q ”的制法之料斗是按充满系数 φ=0.4 计算的 。
表 4.学习帮手 ..专业整理 .D160D250D350D450提升机型号SQSQSQSQ输 送 量立方米/小时8.03.121.611.8422569.548容量公升1.10.653.22.67.87.015.014.5料 斗斗距毫米300400500640带料斗的胶带每米重公斤4.723.810.29.413.912.121.3输宽度毫米200300400500送层数4545胶外胶层厚度毫1.5/1.51.5/1.。
