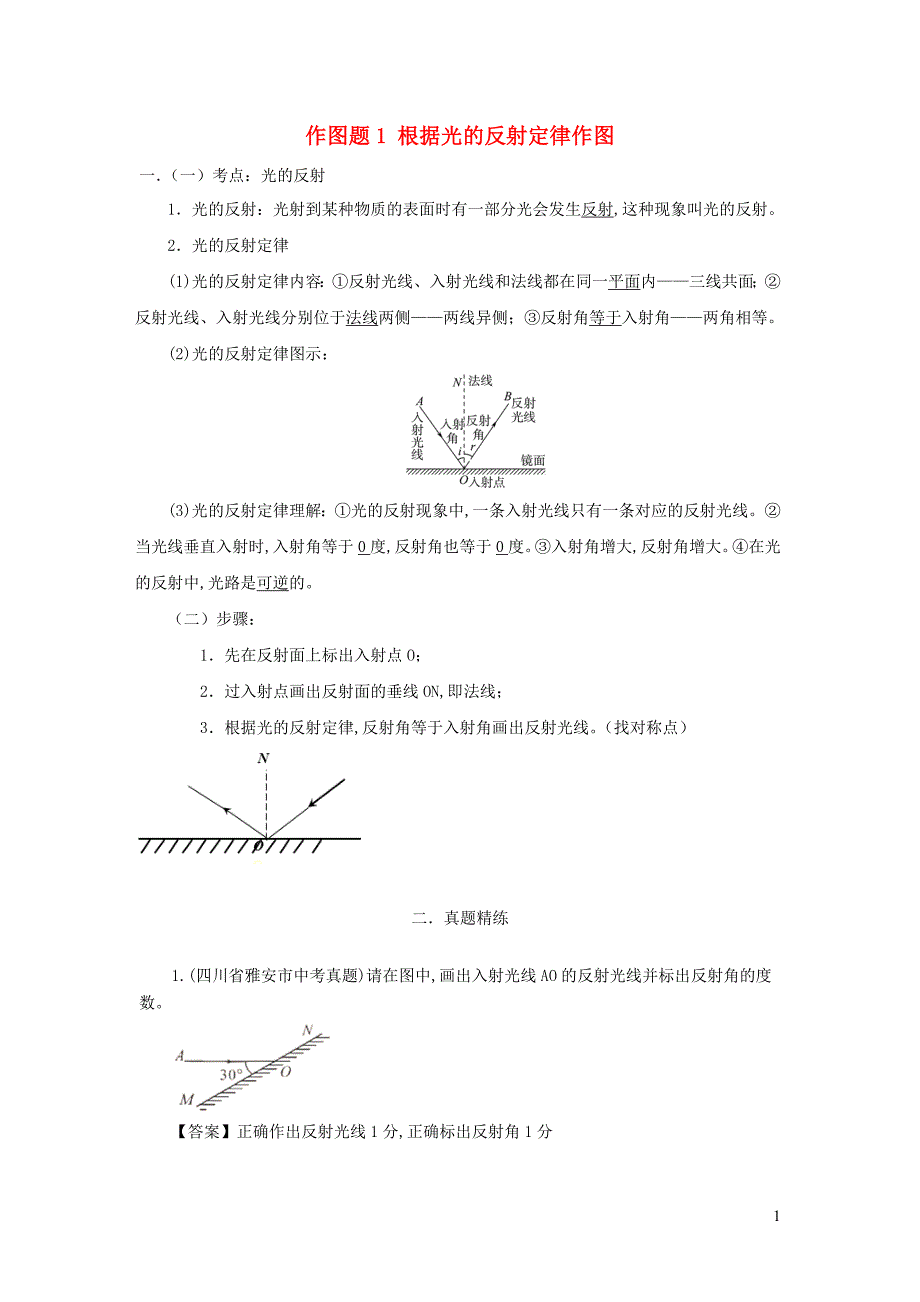

作图题1 根据光的反射定律作图一．（一）考点：光的反射1．光的反射：光射到某种物质的表面时有一部分光会发生反射,这种现象叫光的反射2．光的反射定律(1)光的反射定律内容：①反射光线、入射光线和法线都在同一平面内——三线共面；②反射光线、入射光线分别位于法线两侧——两线异侧；③反射角等于入射角——两角相等2)光的反射定律图示：(3)光的反射定律理解：①光的反射现象中,一条入射光线只有一条对应的反射光线②当光线垂直入射时,入射角等于0度,反射角也等于0度③入射角增大,反射角增大④在光的反射中,光路是可逆的二）步骤： 1．先在反射面上标出入射点O； 2．过入射点画出反射面的垂线ON,即法线； 3．根据光的反射定律,反射角等于入射角画出反射光线找对称点）二．真题精练1.(四川省雅安市中考真题)请在图中,画出入射光线AO的反射光线并标出反射角的度数答案】正确作出反射光线1分,正确标出反射角1分【解析】【分析】根据反射定律：反射光线、入射光线和法线在同一平面内,反射光线、入射光线分居法线两侧,反射角等于入射角,作出反射光线并标出反射角及其度数详解】已知入射光线AO与镜面的夹角为30°,所以入射角为90°−30°=60°过入射点画出法线,在法线右侧画出反射光线,反射角等于入射角为60°,如图所示：2.(山东省济宁市中考真题)一束光照射到平面镜上,如图所示。
请在图中画出反射光线并标出反射角的度数答案】【解析】【详解】光的反射中,入射角是入射光线与法线的夹角,故入射角为 ,反射角等于入射角,因此作图如下图所示3.(安徽中考真题)图中MN为平面镜,OB为入射光线AO的反射光线请在图中画出光线AO并标出入射角的度数答案】【解析】【详解】经过反射点作出法线因为反射光线与镜面的夹角是,所以反射角为根据反射角与入射角相等作出入射光线并标出入射角的度数如下图所示4.(山东省德州市中考真题)光与平面镜成角射在平面镜上,如图所示,请根据光的反射定律画出它的反射光线,并标明反射角的大小答案】【解析】【详解】过入射点垂直反射面作出法线,并求得入射角为90°-30°=60°根据光的反射定律可知反射角也为60°；根据反射光线与入射光线分居法线两侧,在法线的另一侧根据反射角等于入射角作出反射光线,标出反射角的大小,如下图所示：5.(上海市中考真题)在图中,根据给出的反射光线OB画出入射光线AO,并标出入射角的大小答案】【解析】【详解】由图知,反射角为60°,根据光的反射定律,可得入射角也为60°,在法线左侧画出入射光线,标出入射角60°,如图所示6.(江苏省南京市中考真题)如图所示,入射光线AO射向平面镜,画出反射光线OB并标出反射角的大小。
答案】【解析】【详解】做出法线,入射光线与镜面的夹角是30°,所以入射角为90°-30°=60°根据反射角等于入射角做出反射光线反射角也为60°,如图所示：7.(湖北省襄阳市中考真题)根据给出的入射光线,请画出其反射光线答案】【解析】【详解】画出法线,根据反射角等于入射角,在法线下侧画出反射光线,如图所示：8.(黑龙江省牡丹江、鸡西地区中考真题)(1)图1中,入射光线AO与镜面的夹角为60°,请在图中画出的反射光线,并标明反射角的大小答案】(1)【解析】【详解】(1)先过入射点垂直平面镜作出法线,再在法线的左侧画出反射光线,反射角等于入射角,光与镜面成60°角,入射角为30°,反射角也等于30°,如图所示：9. (四川省内江市中考真题)一条入射光线与镜面的夹角为30°,作出反射光线,并标出反射角的大小 )【答案】【解析】【详解】过入射点作法线,在法线右侧画出反射光线,反射光线与法线之间的夹角为反射角,度数等于入射角为90°-30°=60°,如图所示：10.(吉林省中考真题)(改编)(2)请在图中画出入射光线AO的反射光线( )答案】 (2). 【解析】【详解】(2)[2]先过入射点O做出法线,再根据“反射角等于入射角”做出反射光线1.在图中,根据给出的入射光线AO画出反射光线OB,并标出反射角度数。
【答案】 解：如图所示： 【考点】作光的反射光路图 【解析】【解答】根据光的反射定律,反射角等于入射角如图所示： 【分析】光发生反射时遵循光光的反射定律,反射光线、入射光线和法线在同一平面内,反射光线和入射光线法线两侧,反射角等于入射角,光路可逆2.根据图中的反射光线OB,画出入射光线AO并标出入射角及其度数 【答案】 解：如图所示： 【考点】作光的反射光路图 【解析】【解答】由于图中反射光线与镜面的夹角是40°,所以,反射角为90°-40°=50° 可得入射角也为50°,在法线右侧根据反射角和入射角相等就可以画出入射光线,如下图 【分析】光在反射时,反射光线和入射光线位于法线两侧,反射角等于入射角3.在图中根据给出的反射光线OB,画出入射光线AO,并标出入射角及其度数 【答案】 解：如图所示： 【考点】光的反射定律 【解析】【解答】过入射点做垂直于镜面的法线,可计算反射角为90°-30°=60°由反射定律可知,入射光线与反射光线关于法线对称,反射角等于入射角,则作图如下【分析】 反射光线和入射光线分居法线两侧,反射角等于入射角. 4.在图中,根据给出的入射光线AO画出反射光线OB,并标出反射角的度数。
【答案】 解：如图所示： 【考点】作光的反射光路图 【解析】【解答】过入射点O作法线,入射光线AO与平面镜的夹角为30°,则入射角为90°-30°=60°,由反射定律可知反射角也为60°,在法线右侧画出反射光线OB即可,如图所示：分析】①根据反射定律：反射光线、入射光线和法线在同一平面内,反射光线、入射光线分居法线两侧,反射角等于入射角,作出反射光线并标出反射角．②要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角． 5.请在图中根据反射光线画出对应的入射光线并标出入射角的度数 【答案】 解：如图所示： 【考点】作光的反射光路图 【解析】【解答】反射光线与镜面的夹角为30°,反射角为反射光线与镜面的夹角的余角是60°；反射角和入射角等于60°,入射角等于60°,过入射点画出入射光线,并标出入射角的大小,如图所示： 【分析】光在反射时,反射角等于入射角6.如图所示,AO为入射光线,ON为法线．请画出入射光线AO的反射光线． 【答案】【考点】作光的反射光路图 【解析】【解答】使反射角等于入射角作出反射光线,如图所示： 【分析】反射角等于入射角,结合入射光线可以作反射光线。
7.如图所示,入射光线与反射面的夹角为60°,请作出其对应的反射光线,并标出反射角 【答案】 解：如图所示： 【考点】作光的反射光路图 【解析】【解答】先过入射点垂直于反射面作出法线,再根据反射角等于入射角在法线的右侧画出反射光线；入射光线与反射面的夹角为60°,所以入射角为 90°−60°=30°故反射角也为30°如图所示： 【分析】物体的表面发生光的反射现象,明确入射角、反射角的大小关系,结合光的反射定律作图即可8.如图所示,一束光射到两个相互垂直的平面镜上,请画出经两个平面镜反射的光路图 【答案】 解：如图所示： 【考点】作光的反射光路图 【解析】【解答】解：先过第一次入射点垂直镜面作出法线,再根据反射角等于入射角画出反射光线；反射光线到达第二个反射面,同理先作法线,再作反射光线,注意第二次反射的反射光线与第一次反射的入射光线平行,如图所示： 【分析】物体的表面发生光的反射现象,明确入射角、反射角的大小关系,结合光的反射定律作图即可。
