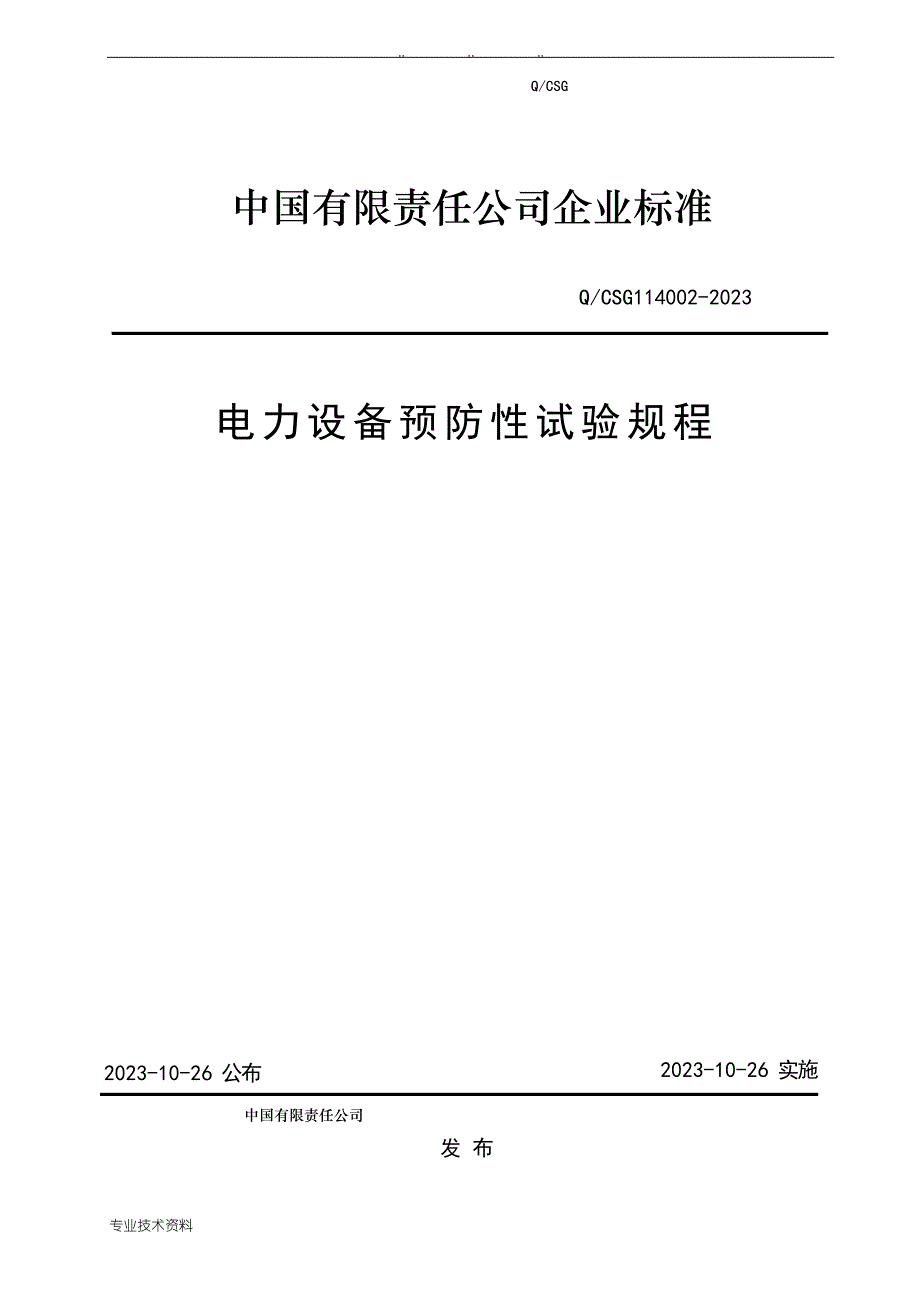

.. ..Q/CSG中国有限责任公司企业标准Q/CSG114002-2023电力设备预防性试验规程2023-10-26 公布2023-10-26 实施中国有限责任公司发 布专业技术资料......目 次专业技术资料前 言 III1 范围 12 标准性引用文件 13 术语和定义 24 总则 45 电力变压器及电抗器 56 互感器 207 开关设备 308 套管 429 支柱绝缘子、盘形悬式绝缘子和复合绝缘子 4410 电力电缆线路 4611 电容器 5112 绝缘油和六氟化硫气体 5513 避雷器 5914 母线 6215 1KV 以上的架空电力线路 6316 接地装置 6417 串补装置 6918 旋转电机 71附录 A(标准性附录) 绝缘子的沟通耐压试验电压标准 81附录 B(资料性附录) 污秽等级与现场污秽度 82附录 C(资料性附录) 有效接地系统接地装置〔接地网〕安全性状态评估的内容、工程和要求 83附录 D(资料性附录) 变电站钢材质接地网土壤腐蚀性评价方法 84附录 E(标准性附录) 同步发电机和调相机定子绕组的沟通试验电压、老化鉴定和硅钢片单位损耗 87前 言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统技术监视工作的主要依据，2023 年以来，中国有限责任公司企业标准 Q/CSG 1 0007—2023《电力设备预防性试验规程》对电力生产起到了重要的作用但近年来,随着对供电牢靠性要求的提高，设备大量涌现，带电测试、监测技术不断进 步，为削减定期停电时间，提高设备可用率，促进状态监测〔检测〕技术开展，适应公司治理与设备的实际状况，需要对原标准进展修编本标准的提出以 2023 年以来公布的相关国家标准、行业标准和有关反事故技术措施规定为依据，结合电力设备治理现状，充分考虑将来进展需求，适用于中国有限责任公司的电力 设备预防性试验工作本标准的附录A 是标准性附录，附录B、附录C、附录D、附录E 是资料性附录本标准由中国有限责任公司生产技术部提出、归口并解释本标准主要起草单位：广东电网公司电力科学争论院、广东电网公司广州供电局、广东电网公司佛山供电局本标准主要起草人：何宏明，王红斌，吴琼，李谦，卢启付，刘平原，王勇，喇元，付强，庄贤盛，梁文进，姚森敬，欧阳旭东，李端姣，陆国俊，黄松波，黄慧红，赵卫民，金向朝等本标准主要审查人：皇甫学真 陈建福 黄志伟 谢植飚 姜虹云 刘辉 黄星 赵现公平本标准由中国有限责任公司标准化委员会批准。
本标准自 2023 年 10 月 26 日起实施本标准自实施之日起，原 Q/CSG 1 0007—2023《电力设备预防性试验规程》废止凡公司执行的其它标准涉及电力设备预防性试验的工程、内容、要求等与本标准有不相符的，以本标准为准执行中如有问题和意见，请准时反响中国有限责任公司生产技术部电力设备预防性试验规程1 范围本标准规定了各种电力设备预防性试验的工程、周期和要求，用以推断设备是否符合运行条件，预防设备损坏，保证安全运行本标准适用于中国 500kV 及以下的沟通输变电设备高压直流输电设备及其他特别条件下使用的电力设备可参照执行进口设备应依据本标准，参考产品技术要求执行2 标准性引用文件以下文件中的条款通过在本标准的引用而成为本标准的条款 但凡注日期的引用文件，其随后全部的修改单(不包括订正的内容)或均不适用于本标准，然而，鼓舞使用本标准的各方探讨使用这些文件的最版本但凡不注日期的引用文件，其最版本适用于本标准GB/T 311.1—1997 高压输变电设备的绝缘协作GB/T 311.2—2023 高压输变电设备的绝缘协作使用导则GB 1094.1～.2—1996 电力变压器 总则GB 1094.3—2023 电力变压器 绝缘水平和绝缘试验GB 1094.4—2023 电力变压器 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.11—2023 电力变压器 干式变压器GB 1207—2023 电磁式电压互感器GB 1208—2023 电流互感器GB 1984—2023 高压沟通断路器GB 1985—2023 高压沟通隔离开关和接地开关GB 2536—1990 变压器油GB 3906—2023 3.6kV～40.5kV 沟通金属封闭式开关设备和掌握设备GB/T 4109—2023 沟通电压高于 1000V 的绝缘套管GB/T 4703—2023 电容式电压互感器GB/T 4787—1996 断路器电容器GB 6115.1—2023 电力系统用串联电容器 第 1 局部：总则GB/T 6451—2023 油浸式电力变压器技术参数和要求GB/T 7252—2023 变压器油中溶解气体分析和推断导则GB/T 7595—2023 运行中变压器油质量GB 7674—2023 额定电压 72.5kV 及以上气体绝缘金属封闭开关设备GB/T 8905—2023 六氟化硫电气设备中气体治理和检验导则GB 9326.1～.5—2023 沟通 500kV 及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件GB 10229—1988 电抗器GB 10230.1～.2—2023 分接开关......GB/T 11017.1～.3—2023 额定电压 110kV 交联聚乙烯绝缘电力电缆及其附件GB/T 11022—1999 高压开关设备和掌握设备标准的共用技术要求GB 11023—1989 高压开关设备六氟化硫气体密封试验方法GB 11032—2023 沟通无间隙金属氧化物避雷器GB 12023—2023 工业六氟化硫GB 12706.1～.4—2023 额定电压 1kV〔Um=1.2kV〕到 35kV〔Um=40.5kV〕挤包绝缘电力电缆及附件GB/Z 18890.1～.3—2023 额定电压 220kV〔Um=252kV〕交联聚乙烯绝缘电力电缆及其附件GB/T 19749—2023 耦合电容器及电容分压器GB 50150—2023 电气装置安装工程 电气设备交接试验标准DL/T 366—2023 串联电容器补偿装置一次设备预防性试验规程DL/T 402—2023 沟通高压断路器订货技术条件DL/T 432—2023 电力用油中颗粒污染度测量方法DL/T 459—2023 电力系统直流电源柜订货技术条件DL/T 475－2023 接地装置特性参数测量导则DL/T 574—1995 有载分接开关运行修理导则DL/T 593—2023 高压开关设备和掌握设备标准的共用技术条件DL/T 596—1996 电力设备预防性试验规程DL/T 620—1997 沟通电气装置的过电压保护和绝缘协作DL/T 621—1997 沟通电气装置的接地DL/T 626—2023 劣化盘形悬式绝缘子检测规程DL/T 664—2023 带电设备红外诊断应用标准DL/T 722—2023 变压器油中溶解气体分析和推断导则DL/T 864—2023 标称电压高于 1000V 沟通架空线路用复合绝缘子使用导则DL/T 911—2023 电力变压器绕组变形的频率响应分析法DL/T 1093—2023 电力变压器绕组变形的电抗法检测推断导则DL/T 1094—2023 电力变压器用绝缘油选用指南DL/T 1096—2023 变压器油中颗粒度限值JB/T 7111—1993 高电压并联电容器装置JB/T 7112—2023 集合式高电压并联电容器3 术语和定义3.1 预防性试验为了觉察运行中设备的隐患，预防发生事故或设备损坏，对设备进展的检查、试验或监测， 也包括取油样或气样进展的试验。
3.2 监测在不影响设备运行的条件下，对设备状况连续或定时进展的监测，通常是自动进展的3.3 带电测试......对在运行电压下的设备，承受专用仪器，由人员参与进展的测试3.4 红外检测利用红外技术对电力系统中具有电流、电压致热效应或其他致热效应的带电设备进展检测和诊断3.5 绕组变形测试利用频率响应分析及电抗法对变压器绕组的特性进展测试 ，推断其是否存在扭曲、断股、移位、松脱等变形现象3.6 局部放电带电测试利用特高频、超声波、地电波等技术对运行中的电气设备〔如GIS、变压器、电缆系统、开关柜等〕进展局部放电带电测试，推断其是否存在绝缘缺陷3.7 接地网安全性状态评估对表征变电站接地网状态的接地阻抗、地线分流系数、接触电压、跨步电压、地网电位分布等参数进展实测和数值分析，结合接地网完整性和腐蚀性检查与诊断，综合评价变电站发生短路 故障状况下，地网电位上升、接触电压和跨步电压等指标是否满足一、二次设备安全和人员安全 的要求3.8 现场污秽度(SPS)在参照绝缘子连续积污 3～5 年后开头测量，在整个适宜的时段内所记录到的ESDD/NSDD 的最大值3.9 等值附盐密度〔简称盐密，ESDD)溶解后具有与从给定绝缘子的绝缘体外表清洗的自然沉积物溶解后一样电导率的氯化钠总量除以外表积，一般表示为 mg/cm2。
3.10 不溶物密度〔简称灰密，NSDD〕从给定绝缘子的绝缘体外表清洗的非可溶残留物总量除以外表积，一般表示为 mg/cm23.11 固定串联电容器补偿装置将电容器串接于输电线路中，并配有旁路断路器、隔离开关、串补平台、支撑绝缘子、掌握保护系统等附属设备组成的装置，简称固定串补3.12 晶闸管掌握串联电容器补偿装置将并联有晶闸管阀及其电抗器的电容器串接于输电线路中 ，并配有旁路断路器、隔离开关、串补平台、支撑绝缘子、掌握保护系统等附属设备组成的装置，简称可控串补3.13 金属氧化物限压器由电阻值与电压呈非线性关系的电阻组成的电容器组过电压保护设备3.14 触发型间隙在规定时间内承载被保护局部的负载电流或〔和〕故障电流，以防止电容器过电压或金属氧化物限压器过负荷的受控触发间隙3.15 阻尼装置用来限制电容器相组保护设备旁路操作时产生的电容器放电电流的幅值和频率 ，并使之快速衰减的设备阻尼装置有阻尼电阻和阻尼电抗器3.16 旁路断路器旁路断路器是一种专用的断路器，要求其具有快速合闸力量，用来旁路串联补偿设备，是串......联补偿装置投入和退出运行的主要操作设备3.17 电阻分压器利用串联电阻对高电压进展分压的分压器。
3.18 符号Un 设备额定电压Um 设备最高电压U0/U 电缆额定电压(其中U0为电缆导体与金属套或金属屏蔽之间的设计电压 ，U为导体与导体之间的设计电压)U1mA 避雷器直流 lmA 下的参考电压tanδ 介质损耗因数3.19 常温本标准中使用常温为 10℃～40℃4 总则4.1 本标准所规定的各项试验标准，是电力设备。
