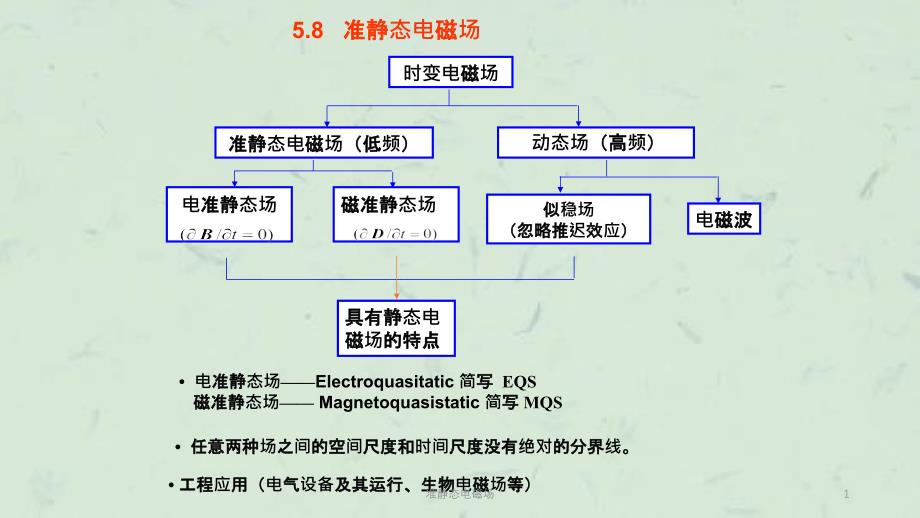

准静态电磁场,1,电准静态场Electroquasitatic 简写 EQS 磁准静态场 Magnetoquasistatic 简写 MQS,任意两种场之间的空间尺度和时间尺度没有绝对的分界线,工程应用（电气设备及其运行、生物电磁场等,5.8 准静态电磁场,准静态电磁场,2,5.8.1 电准静态电磁场,特点：电场的有源无旋性与静电场相同，称为电准静态场（EQS,用洛仑兹规范 ，得到动态位满足的微分方程,低频时，忽略二次源 的作用，即,电磁场基本方程为,电场呈近似无旋,准静态电磁场,3,例5.8.1 有一圆形平行板电容器，极板半径 a =10cm边缘效应可以忽略现设有频率为50Hz、有效值为0.1A的正弦电流通过该电容器求电容器中的磁场强度,解：电容器中位移电流密度为,式中电流 A设圆柱坐标系的z轴与电容器的轴线重合由全电流定律有,准静态电磁场,4,低频时，忽略二次源 的作用，即 ，电磁场基本方程为,特点：磁场的有旋无源性与恒定磁场相同，称为磁准静态场（MQS,用库仑规范 ，得到动态位满足的微分方程,5.8.2 磁准静态电磁场,准静态电磁场,5,EQS和MQS 场中，同时存在着电场与磁场，两者相互依存,EQS场的电场与静电场满足相同的基本方程，在任一时刻 t ，两种电场的分布 一致，解题方法相同。
EQS的磁场按 计算,MQS的磁场与恒定磁场满足相同的基本方程，在任一时刻 t ，两种磁场的分布一致，解题方法相同，MQS的电场按 计算,b） （EQS）和 （MQS），表明 E 不相同,a）A 的散度不同，A 必不相同， 也不相同,EQS 与 MQS 的共性与个性,满足泊松方程，说明 EQS 和 MQS 忽略了滞后效应和波动性，属于似稳场,在两种场中满足相同的微分方程，描述不相同的场，为什么,准静态电磁场,6,在时变场中，位移电流是否可忽略，除考虑位移电流与传导电流的相对大小外，还可以根据其它条件来判断,似稳场判别条件,1) 对于导体内的时变电磁场来说，忽略位移电流的条件是,或,例：纯金属 ， 则,2) 对于理想电介质中的时变电磁场而言，因无传导电流，位移电流是否可忽略则由场点与源点之间的距离所满足的条件决定假定在场源处产生了随时间作正弦变化的电场 ，那么在与场源相距 处的电场对时间的相依关系如下,如果忽略推迟效应，则要求,准静态电磁场,7,5.8.3 磁准静态场与电路,在MQS场中， 即 ，故有,即电路的基尔霍夫电流定律,基尔霍夫电流定律可表述为：任一瞬时任一节点的电流的代数和恒等于零。
即流入该节点的电流必等于流出的电流，即,准静态电磁场,8,时变场中,电容（EQS,电阻（MQS,电感（MQS,电源,基尔霍夫电压定律指出：任一瞬时网络中任一回路内部的电压降的代数和恒等于零，即,准静态电磁场,9,例5.8.2 用磁准静态场的方法处理同轴电缆内的电磁问题,解：考虑一根同轴电缆传送交变的电磁功率，假如从电源到负载的距离远小于六分之一波长忽略边缘效应,同轴线中的电场、磁场强度分别是,内外导体之间的坡印亭矢量是,同轴线传输的平均功率应是坡印亭矢量在内外导体之间横截面上的面积分，即,图5.8.4 同轴线中的磁准静态场,准静态电磁场,10,图5.8.4 同轴线中的磁准静态场,说明,因为在磁准静态场中,说明 E 和积分路径有关,电压的概念只适用于同轴线的同一个横截面上的两点,只有在同轴线的同一个横截面上才有,准静态电磁场,11,证明： 在MQS场中,证明： 在EQS场中,即,同理,即,取洛仑兹规范,同理,取库仑规范 有。
