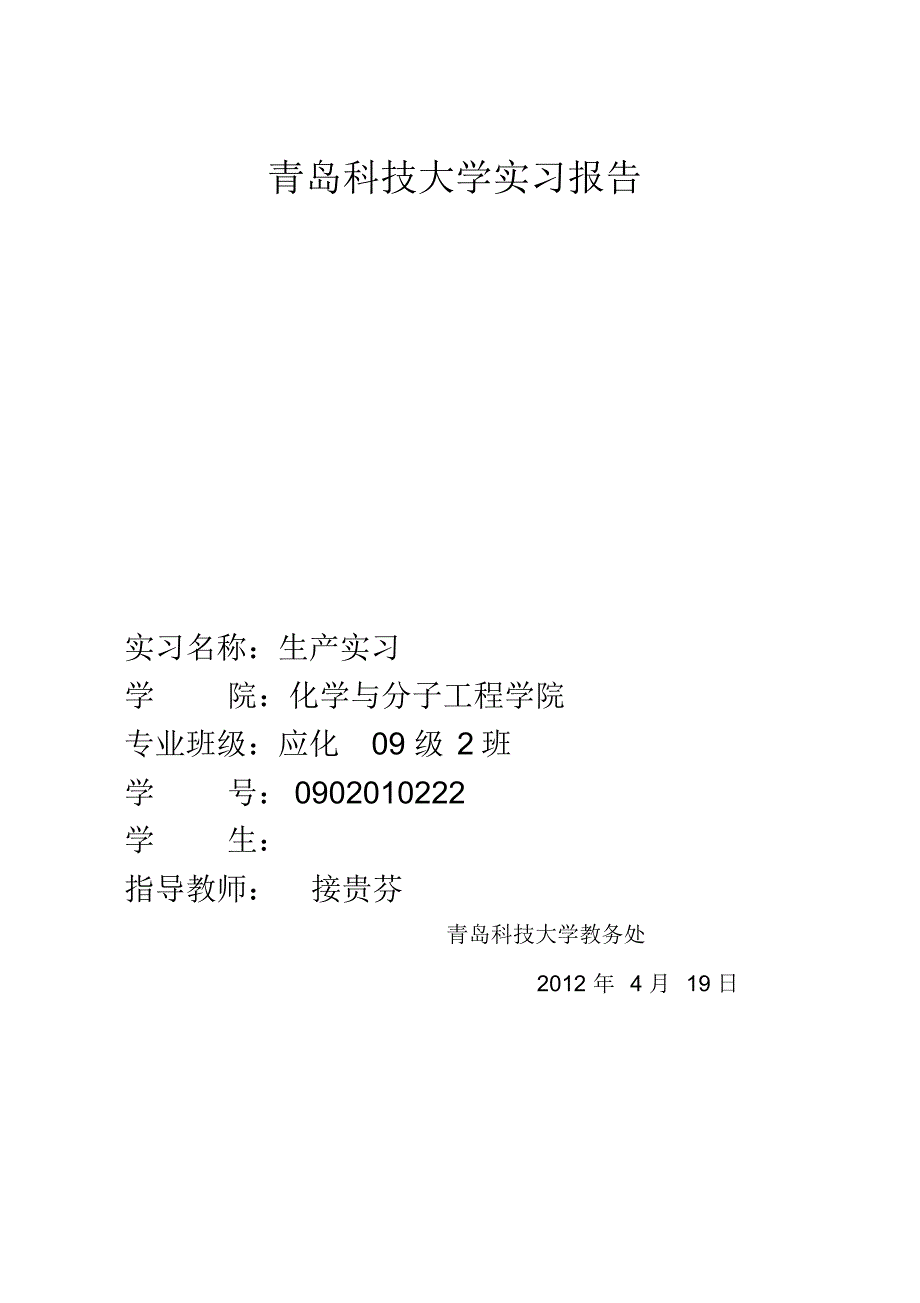

青岛科技大学实习报告实习名称：生产实习学院：化学与分子工程学院专业班级：应化09 级 2 班学号：0902010222 学生：指导教师：接贵芬青岛科技大学教务处2012 年 4 月 19 日学生指导教师接贵芬实习名称生产实习实习时间2012.04.09－04.22 实习地点海晶化工有限公司、青岛碱业集团、东岳泡花碱厂实习目的了解相关化工产品的生产原理和生产流程4 月 11 日上午，化学院开展实习动员大会，本次实习为期两个周，实习去三个地方：青岛碱业公司，青岛海晶化工集团，青岛宏达塑胶总公司，通过在这三个地方的实习，让我充实了自己的知识，学会以发展的眼光看问题1. 青岛碱业股份有限公司1.1 公司简介青岛碱业股份有限公司是以生产经营纯碱、化肥、热电及相关精细化工产品为主的大型综合性化工企业公司始创于1958 年，原名青岛化肥厂，1984 年更名为青岛碱厂，1994 年被列为青岛市首批改制试点单位完成改制，设立了青岛碱业股份有限公司2000 年在上海证券交易所挂牌上市，成为青岛市化工行业首家上市公司公司走多元化发展道路，以纯碱、化肥、农药、热电及其相关产品为公司的主业公司主导产品“自立”牌纯碱被评为“中国名牌”产品；“民丰”牌尿素和“自力”牌氯化钙被评为“山东省名牌”产品；小苏打产品被评为“青岛名牌”产品。
1.2 生产原理我国纯碱生产主要采用氨碱法和联碱法，少量采用天然碱加工制作的方法目前国内大规模纯碱生产采用的主要是氨碱法原料为：原盐、石灰石、液氨、无烟煤1）氨盐水碳酸化生产碳酸氢钠沉淀NaCl + H2O + NH3 + CO2 → NaHCO3↓+ NH4Cl NaHCO3 → Na2CO3 + CO2 ↑ + H2O 这一过程在碱化塔中进行2）由于 NaCl 溶液不能吸收CO2，故必须先用NaCl 溶液吸收氨制成氨盐水，再吸收二氧化碳，吸氨是在吸氨塔中进行的3）氯化钠溶液可以是直接吸取的卤水，也可以用固体食盐溶解制成不论何种氯化钠溶液其中都含有钙镁离子等杂质，它们在氨化或酸化过程中会生成碳酸钙、氢氧化镁、碳酸镁等不溶性盐，堵塞设备和管道，影响传热和成品质量故盐水在进入吸氨塔前必须出去这些杂质其精制方法是加入碱性物质是生成沉淀NH4+ 可以溶解氢氧化镁，在聚沉过程中可以加入含NH4+ 的聚沉剂 PH9 的时候析出吸氨为放热反应，需要降温氨碱法的优点是：原料（食盐和石灰石）便宜；产品纯碱的纯度高；副产品氨和二氧化碳都可以回收循环使用；制造步骤简单，适合于大规模生产但氨碱法也有许多缺点：首先是两种原料的成分里都只利用了一半—— 食盐成分里的钠离子（Na＋）和石灰石成分里的碳酸根离子（ CO32－）结合成了碳酸钠，可是食盐的另一成分氯离子（Cl－）和石灰石的另一成分钙离子（ Ca2＋）却结合成了没有多大用途的氯化钙（CaCl2），因此如何处理氯化钙成为一个很大的负担。
氨碱法的最大缺点还在于原料食盐的利用率只有72％～ 74％，其余的食盐都随着氯化钙溶液作为废液被抛弃了，这是一个很大的损失1.3 生产工序1）石灰工序进行的主要反应有A. CaCO3→ CaO + CO2B. C +O2 （鼓入空气）→+ Q C. CaO + H2O → Ca(OH)2 + Q 反应 A 和 B 生成的 CO2成为窑气，其中包含40%的 CO2，另外还包含N2、SO2、NO 和 固体粉尘等杂质窑气进入泡沫洗涤塔，再进入电除尘器以除去粉尘，剩余气体进入碳化工 序参与反应反应C 所用的水为海水，以节约成本 2）盐水工序 原盐经海水溶解，在化盐桶中经过沉降得粗盐水，进入调和槽，在其中加入石灰工序得 到的灰乳和助沉剂以使镁离子生成氢氧化镁沉淀，含有氢氧化镁沉淀的盐水进入澄清桶进行 澄清，得到的液体再进入除钙塔除去钙离子，得到二次盐水 发生的化学反应有 Mg2+ + Ca(OH) 2 → Mg(OH)2+ Ca2+ Ca2+ + CO2 + 2NH3 + H2O → CaCO3(二次泥) + 2NH+ 3）吸氨工序 二次盐水进入吸氨塔吸收氨气成为氨盐水 4）氨盐水碳化工序 此工序为制碱的主要工序，发生的化学反应为NaCl + H2O + NH3 + CO2 → NaHCO3↓+ NH4Cl 本工序中所使用的CO2来源于石灰车间产生的窑气和煅烧车间产生的炉气。
5）过滤工序 在氨盐水碳化工序中生成NaHCO3，因溶解度较小而析出，浊液经过真空过滤得滤饼，及重 碱 NaHCO3 6）煅烧工序 在煅烧炉中进行，主要反应为 2NaHCO3 → Na2CO3（轻质纯碱）+ H2O + CO2↑ 过滤工序得出的NaHCO3过湿，为了防止NaHCO3在煅烧时粘附于煅烧炉内壁，在此加 入煅烧工序得到的NaCO3（返碱），一方面，温度较高的碳酸钠可以使水分部分挥发，另一 方面， NaCO3、NaHCO3和水生成复盐NaCO3﹒NaHCO3﹒ H2O，物料较为松散 7）包装工序 将产品以不同的1.4 生产流程图图 1 氨碱法制碱的总工艺流程重质纯碱包装助沉剂灰乳无烟煤石灰石窑气氨气生石灰母液炉气重碱碳化尾气二次盐水氨盐水一次盐水粗盐水原盐一次澄清桶二次澄清桶吸收塔清洗塔制碱塔滤碱机煅烧炉蒸馏塔石灰窑化灰机除钙塔化盐桶调和槽1.5 实习过程及体会4 月 14 日上午，我们到青岛碱业有限公司实习在碱厂中工人师傅先重点强调了安全问题，用碱厂发生的不安全事件提醒我们安全的重要性，并且在碱厂的实习参观过程中我们都配有安全帽，安全生产才是重中之重一个人只要有生命才会有未来，才能考虑以后的事情，所以不该动的东西不能动，不该走的地方不要走。
工人师傅还为我们讲解了用氨碱法制碱工艺流程，让我们觉得自己的知识并不是没有用的，学会用自己所学习的知识去完善自己工作的流程等等也是一项必备的素质，能充分体现我们所学知识的价值性2. 东岳泡花碱厂2.1 公司简介青岛东岳泡花碱有限公司，原名国营青岛泡花碱厂，始建于一九四三年，是全国规模最大、品种最全、历史最悠久的多品种硅酸盐类产品专业生产企业,主要生产硅酸钠、偏硅酸钠、硅酸钾钠、硅酸钾、硅胶、硅溶胶等产品，生产产品在行业内率先实现出口，产品销往日本、韩国、欧美等20 个国家和地区，与多家世界著名跨国企业合资合作，是国内同行业最知名的外向型企业2.2 实习过程4 月 19 日，我们在老师带领下到了东岳泡花碱厂参观实习，到站后有两位工程师分别为我们讲述了泡花碱厂的概况，硅酸钠、偏硅酸钠、硅酸钾钠的生产工艺和流程，紧接着其中一名工程师带领我们参观了原料、产品仓库和各个生产车间2.3 生产工艺硅酸钠又称泡花碱和水玻璃，其分子式为Na2SiO3,通常实际分子式会写为Na2O ?MSiO2,其中M 为模数，一般在 1.5-3.5 之间水玻璃模数越大，固体水玻璃越难溶于水，n 为 1 时常温水即能溶解，n 加大时需热水才能溶解，n 大于 3 时需 4 个大气压以上的蒸汽才能溶解。
水玻璃模数越大，氧化硅含量越多，水玻璃粘度增大，易于分解硬化，粘结力增大生产硅酸钠的工艺有干法和湿法两种，生产泡花碱的原料为石英砂和碱1）干法生产的主要原料为石英砂和碱，碱又包括：纯碱、元明粉、芒硝其生产工艺如下图：图 2 泡花碱干法生产工艺其中湿法成型的优点是溶化快，但是缺点是污染水和浪费严重2）湿法生产图 3 泡花碱湿法生产工艺液体泡花碱可以用作原材料生产硅胶、白炭黑、分子筛等，作为助剂可用于水泥、洗涤剂和牙膏中，还可以作为粘合剂，用来粘纸箱等3）产品用途液体泡花碱的用途有：工业原料：白炭黑、硅胶铸造行业：造纸、焊条、洗涤、金属清洗、印染4）偏硅酸钠石英砂纯碱配料炉前料仓马蹄焰炉成型干法成型湿法成型粉状泡花碱粉状泡花碱混料机斗提机传送带1000 ℃传送设备链板机出料机石英砂烧碱反应釜升压 0.9~1MPa 成品1.5h 泵充蒸气加压130~150 ℃/3h 5~8h 制浆模数 M：硅酸钠>1.5 偏硅酸钠0.9-1.15 原硅酸钠0.4-0.7 配料： 液体泡花碱（M=1.6）+ 烧碱调整模数到1.05→蒸发浓缩→ 配成要求浓度→五水偏硅酸或零水偏硅酸↑蒸汽＞ 0.5MPa 五水偏硅酸：波美度61.2-62.5，M = 1.005-1.05 零水偏硅酸：波美度＞ 97.5，M = 1.05-1.07 造粒：结晶干燥（煤气燃烧，产生400℃热风）→立管换热3. 海晶化工集团有限公司3.1 公司概况青岛海晶化工集团有限公司是原青岛化工厂改制创立的有限责任公司，隶属于青岛海湾集团有限公司，始建于1947 年，国家重点氯碱企业，省级企业技术中心，青岛市高新技术企业。
公司占地 40 万平方米，总资产13 亿元，主要生产聚氯乙烯、氯化聚乙烯、烧碱、盐酸、液氯、三氯化铁等有机和无机两大系列十几种产品，畅销全国并有部分出口,是我国重要的基本化工原料生产基地之一公司荣获中国化工清洁文明工厂、国家危化品从业单位安全标准化一级企业、山东省“富民兴鲁”劳动奖状、青岛市高新技术企业、青岛市资源综合利用和节能工作先进单位、青岛市AAA级信誉企业等荣誉称号3.2 实习过程4 月 13 日下午，我们前往海晶化工集团去实习进入工厂后由一位工人师傅带领我们进入会议室，紧接着由一位师傅为我们讲述了海晶化工的企业概况和生产安全注意事项，再由烧碱厂和液氯、盐酸厂的工程师分别为我们讲述了PVC、CPE的生产工艺流程、盐水工艺、离子膜电解工艺、液氯生产工艺流程、盐酸工艺流程等最后由两名工程师带领我们分别参观了各个生产车间3.3 生产概况通过几位工程师的讲解和车间参观后我了解到该公司主要产品产能烧碱为16 万吨/年、聚氯乙烯 18 万吨/年该公司的烧碱厂、液氯盐酸厂和其他厂房生产的产品配合工作各自提供部分生产原料，减少了原料的运输成本，提高了效益烧碱厂主要采用离子膜电解，其产品为32%碱（无色透明液体） 、氢气和氯气。
该厂的生产工艺主要为盐水工艺和离子膜电解液氯盐酸厂的生产工序中主要有液氯、液氯包装、氯化氢工序、冷冻站、无离子水站、空压站和保全组，其中液氯生产工序主要任务是生产液氯，为CPE合成提供液氯，盐酸工序任务是生产合格盐酸，为PVC 合成提供合格 HCl 气体，并且其到平衡氯气的作用3.4 生产流程1）PVC 、CPE的生产工艺流程聚氯乙烯（ PVC ）和氯化聚乙烯（ CPE ）是由液氯、氯化氢和乙炔经过特殊工艺和不同反应制得的产品，其生产工艺如下图：2） 盐水工艺流程此流程采用离子膜电解，其主要原理如下：阳极： 2Cl-－ 2e = Cl2↑阴极： 2H2O ＋ 2e = H2↑ ＋2OH- 总反应： 2NaCl＋2H2O = H2↑＋Cl2↑＋2NaOH 在盐水工艺中首先是配水，由反选水、淡盐水和杂水配成，然后将原盐和配好的水输送到一个圆柱形容器内，原盐由上方加入配水从下面通入，这样可以有效除去不溶杂质，充分混合进行化盐再向化好的盐水中加入NaCO3、 NaOH 进行反应处去盐水中的钙、 镁离子， 然后再加入聚丙烯酸钠 （PAS ）进行澄清、砂滤通过离子膜再进行二次精制，对沉淀的泥渣进行压滤，产生的水可以作为配水的原料。
离子膜电解工艺流程如下：图 5 离子膜电解工艺流程图图 4 PVC、 CPE 合成工艺流程氯乙烯单体原盐、水离子膜烧碱盐水离子膜电解氯氢处理Hcl 合成氯乙烯合成助剂、无离子水PVC 合成液氯成品氯化聚乙烯助剂、水CPE 乙炔电石、水聚合一次盐水淡水加热盐水酸化二次精制盐水加热电解23% 碱Cl2H2物理脱氯化学脱氯Na2SO3去盐水工程盐酸NaOH 淡盐水3）液氯盐酸工艺图6 液氯工艺流程盐酸工艺流程：首先氢气依次进入氢气阻燃器、缓冲罐、系统阻燃器与氯气在石墨合成炉中反应（氯气过量），再到冷却管，进入石墨冷却器，再进入降膜吸收器，进入储罐储存过量的氯气进入缓冲罐回收，降膜吸收器中的尾气进入尾气塔，通过吸收水得到的稀酸储存，其余尾气放空3.5 实习体会短暂而有意义的实习结束了，在这次实习中听到最多。
