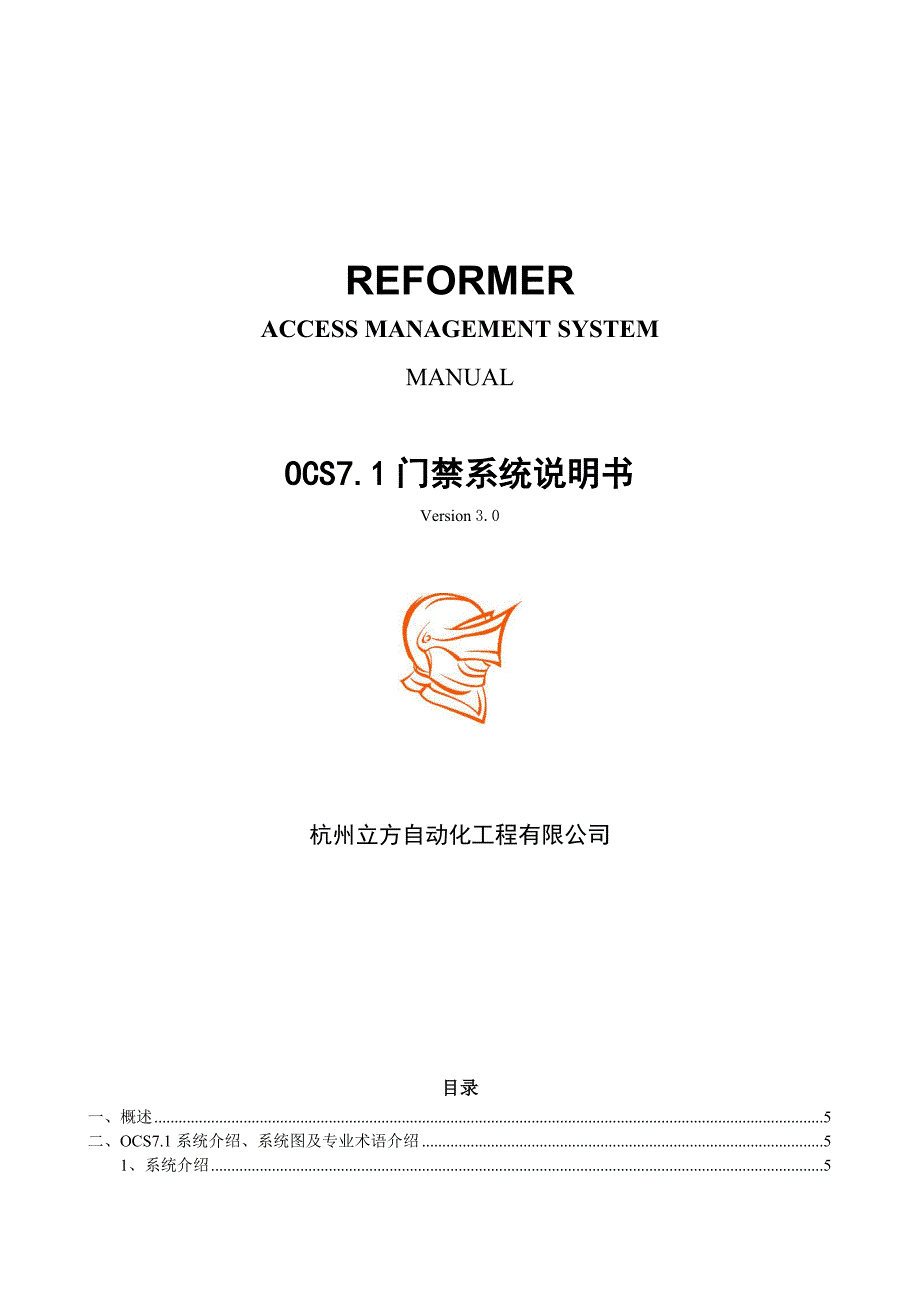

门禁子系统REFORMERACCESS MANAGEMENT SYSTEMMANUALOCS7.1门禁系统说明书Version 3.0 杭州立方自动化工程有限公司目录一、概述 5二、OCS7.1系统介绍、系统图及专业术语介绍 51、系统介绍 52、系统图 63、专业术语介绍 6三、门禁系统各种硬件介绍 81、门禁控制器硬件介绍 81．RF-AX50-NT门禁控制器尺寸及接线说明 82．RF- AX50-NT控制器参数说明 83．RF-AX50P-NT门禁控制器接线说明 94．RF- AX50P-NT控制器参数说明 95．门禁控制器功能与特点 106. RF-AX20P-NT门禁控制器接线说明 117. RF-AX20-NT门禁控制器参数说明 118．门禁硬件总菜单介绍(RF-AX50) 121）.门禁控制器系统菜单介绍(RF-AX50) 122）.门禁控制器功能菜单介绍(RF-AX50) 139．门禁硬件菜单设置(RF-AX50) 141）.设置系统时间 142）.设置系统密码 143）.系统初始化 144）.设置读卡器工作模式 145）.设置读头ID号 156）.注册调试卡 157）.删除调试卡 1510．门禁硬件菜单介绍(RF-AX20P) 1611．门禁硬件菜单设置(RF-AX20P) 171）.设置系统时间 172）.设置系统密码 173）.注册调试卡 174）.设置读卡器模式 175）.设备→SD 186）.SD→设备 187）.系统初始化 182、读卡器及发卡器介绍 191）.RF-RD20/RF-RC20读卡器 192）.RF-RD40/ RD40K/RF-RC40/ RF-RC40K读卡器 193）.RF-RD70 / RD70K / RD70DK / RF-RC70 / RC70K / RC70DK读卡器 194）.RF-RD90 / RD91/ RD92 / RC90 / RC91/ RC92 /读卡器 195）.RF-RD10 /RF-RC10发卡器 203、电锁介绍 20四、OCS7.1软件的运行环境要求及安装介绍 211、运行软件的基本配置 212、各终端及数据库的安装介绍 211）.P终端的安装、M终端的安装、Q终端的安装 212）.软件加密狗驱动的安装 253）.数据库的安装及配置 264）.net4.0环境安装 27五、各终端的基本设置 291、P终端、M终端、Q终端的数据库连接配置 292、P终端、M终端、Q终端的基本设置 291）. P终端的设置 292）. M终端的设置 363）. Q 终端的设置 371.>登录 372> 系统设置 383> 添加子系统 384> 门禁子系统设置 395> 终端管理 436> 系统调度 44六、基本功能的设置(M终端) 461、操作员管理设置、权限域管理设置 461）.操作员设置 462）.权限域设置 462、人事卡片管理 471）.人事管理 472）.发卡管理 493、设备终端的设置及房门设置、读卡器登记 511）.设备终端设置 512）.房门设置 533）.读卡器登记 534）.SD卡应用 544、管制参数的设置及下载 541）.管制参数设置 542）.管制参数下载 573）.管制参数导入 575、 人事权限的登记、权限的下载及权限的修改 581）.人事权限设置 582）.人事权限信息下载 603）.人事权限注销 606、 实时监控设置 611）.文字监控 612）.电子图监控 637、 查询报表 68七、特殊功能的设置 681、通道潜回功能的设置 682、多卡认证开门设置 693、触发认证开门设置 694、自动布防功能的设置 695、通道互锁功能设置 696、门禁记录考勤 70八、常用功能介绍及其它设置介绍 701、常用功能介绍 701）.添加用户 702）.用户发卡 703）.挂失卡片 704）.人事权限登记 705）.人事权限下载 706）.注销权限资格 707）.实时监控 708）.查询报表 702、其它设置介绍 711）.系统选项设置 712）.修改登陆密码 713）.人事导入 714）.调换部门 725）.用户群组设置 726）.特殊卡设置 737）.输入/ 输出点设置 748）.读卡器显示信息设置 759）.监控参数设置 7610）.用户帐户查询 7711）.数据归档 7712）.数据库管理 7713）.数据库备份 7814）.区域控制器维护 7915）.系统扩展 7916）.自定义快捷工具栏 80九、门禁系统报警信号的介绍及设置 81十、常见故障诊断 811、控制器无法正常在网 812、发不了卡 813、刷卡不开门 814、出门按钮无法正常打开 81十一、维修、保养及用户须知 82一、概述随着高科技的蓬勃发展，智能化管理已经走进了人们的社会生活，一座座智能化大厦拔地而起，为了适应信息时代的需要，必须在功能上满足当前和未来发展的需求,才能成为文化和经济发展的基地。
‘信息化’从概念提升到了普遍应用，信息化中不可缺少的一部分，就是国家的“金卡工程”，“金卡工程”的主要组成部分就是智能卡的应用金卡工程” 即所谓的“一卡通”，综合了智能卡、自动控制、计算机通讯及网络技术，使得生活在特定区域的人们及访客，只需随身一张智能卡，就可以享受诸如出入口、消费、用餐及其它日常生活和社会活动中各种便捷、安全、舒适的服务，同时也可提高了社区内部管理及工作效率感应式卡出入管理控制系统（简称门禁系统），具有对门户出入控制、实时监控、保安防盗报警等多种功能，它主要方便内部员工或住户出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的保安,从而为用户提供一个高效和具经济效益的工作环境门禁系统作为一项先进的高科技技术防范和管理手段，在一些经济发达的国家已经广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等，特别是由于系统本身具有隐蔽性，及时性等特点，在许多领域的应用越来越广泛杭州立方自动化工程有限公司是一家专业从事非接触式智能卡ID/IC终端设备开发制造商产品应用领域覆盖储值消费、通道交通管制、身份辩识系统等等，适合小区一卡通、企业一卡通、校园一卡通等广阔的应用范围。
Reformer公司凭借在智能卡领域的先进技术和强大的销售网络，使其在同类产品制造商中处于领先地位，在专业市场的经营者中赢得了较高的声誉二、OCS7.1系统介绍、系统图及专业术语介绍1、系统介绍立方OCS7.1一卡通系统是杭州立方自动化工程有限公司在拥有多年的基于485总线结构的OCS一卡通系统的开发和使用经验的基础上全新开发的一套一卡通系统解决方案，在集OCS一卡通的所有优点于一身的同时，采用更先进、更灵活、功能更强的internet/intranet网络架构，为用户提供了一个更完善的选择总体而言，相对于采用485总线结构的一卡通解决方案，立方OCS7.1一卡通管理系统在以下几个主要方面有着比较大的优势1）、数据传输速度更快，充分利用TCP/IP网络的带宽优势，与485总线的串口通信有本质上的不同2）、TCP/IP协议内部保证数据通信的正确性，避免了数据在传输过程中可能产生的问题3）、系统应用更灵活，可直接应用在局域网甚至广域网之上4）、控制器可主动与管理系统或数据库（通过通信中心）通信，真正实现双向的实时交流5）、用户操作管理界面更友好，安装及使用更简单、更方便6）、OCS7.1一卡通系统兼容485总线结构，可采用TCP/IP协议或485总线两种通信方式。
2、系统图注：直接接在以太网上的控制器使用的接口是TCP/IP的，通过Q终端连接以太网的控制器使用的接口是RS485的3、专业术语介绍 1）、M终端：即OCS7.1管理系统，是一套软件系统，操作员用来进行系统的日常管理工作终端编号范围021-8992）、P终端：即通信中心，是一套软件系统，负责处理控制器与管理系统或数据库的通信，同时对控制器上传的数据执行入库（控制器是TCP/IP通讯的）, 终端编号范围001-0193）、Q终端：控制系统，是一套软件系统，负责处理控制器与管理系统之间的通信，同时对控制器上的数据执行采集入库（控制器是RS485通讯的），终端编号范围900-9204）、A终端：门禁控制器，应用类型为A，分TCP类、485类二种TCP类A终端采用TCP/IP协议与通信中心通信，终端编号范围021-899，与管理系统共享该终端范围485类A终端采用RS485通信方式与Q终端进行通信，控制器编号即它的ID号，在所属Q终端下唯一5）、用户群组：把具有某种共性的用户归类在一起组成群组类型，以方便对用户群组里的所有人员执行相同的操作比如设置成员信息时可按用户群组一次选择群组内的所有用户，统一进行成员信息设置。
6）、管制群组：一个管制群组包括特定的管制信息（如时区、周计划、假日与假期类型）在设置成员信息时，如果设置某个用户属于某个管制群组，则该成员开门权限执行的是该管制群组下的对应管制类型（时区、周计划、假日与假期）7）、特权卡： 特权卡具有普通开门权限，在多卡认证时，可设置必须至少使用几张特权卡特权卡与普通卡的区别可参考部门领导与部门员工的区别8）、特权用户：使用的是特权卡的用户，如果设置某个员工在某个控制器属于特权用户，即他使用的卡在该控制器上属于特权卡（特权卡只有在多卡论证时有效）9）、房门信息：一个房门对应一个所属通道，其中的验证卡数为开门总共所需的卡数，而特权卡数则表示所刷的这几张卡中必须至少有几张是特权卡10）、潜回： 在刷卡进入之后，必须在规定的时间内刷卡出来，否则该卡在该控制器上的开门权限被删除要实现潜回功能，必须要求是进出双向读卡器，潜回的单位是‘小时’，00表示潜回无效，即屏蔽潜回功能11）、触发许可：房门设置了触发许可有效时，在刷卡后必须要触发相应的输入点才可开门比如通道1设置了触发许可有效，在输入点设置中，选择一个输入点，以输入点2为例：把它设置为‘门1触发状态输入’，那么要使房门能开，通过刷卡认证后，还需要检测到输入点2有输入信号。
12）、互锁通道：在互锁通道时，在同一时间，参与互锁的通道中只允许其中一个通道能打开13）、自动布防：控制器进入自动布防时间范围后，除了系统卡与警卫卡，都不能刷开房门14）、监控群组：可以指定某个操作员对指定的几个房门进行监控管理说明：1. 系统中只有TCP/IP通讯的控制器时，只需要安装M终端、P终端；2. 系统中只有RS485通讯的控制器，只需要M终端、Q终端；3. 既有TCP/IP又有RS485通讯的控制器，需要M终端、P终端、Q终端三、门禁系统各种硬件介绍1、门禁控制器硬件介绍1．RF-AX50-NT门禁控制器尺寸及接线说明2．RF- AX50-NT控制器参数说明＊ 输入电压：DC12V；＊ 输入额。
