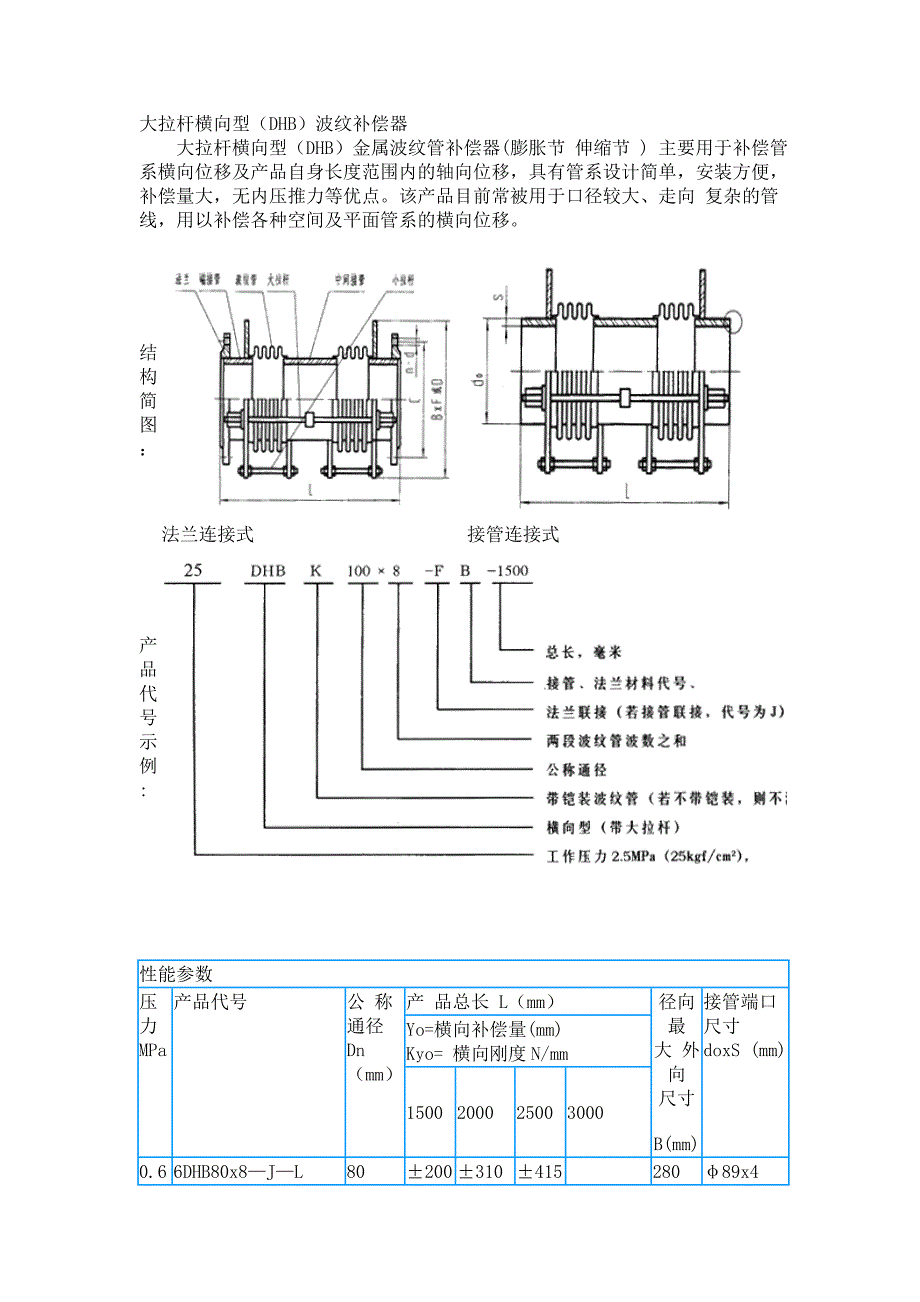

大拉杆横向型(DHB)波纹补偿器 大拉杆横向型(DHB)金属波纹管补偿器(膨胀节 伸缩节 ) 主要用于补偿管系横向位移及产品自身长度范围内的轴向位移,具有管系设计简单,安装方便,补偿量大,无内压推力等优点该产品目前常被用于口径较大、走向 复杂的管线,用以补偿各种空间及平面管系的横向位移 结构简图: 法兰连接式 接管连接式 产 品 代 号 示 例 : 性能参数 压力 MPa 产品代号 公 称 通径 Dn (mm) 产 品总长 L(mm) 径向 最 大 外向 尺寸 B(mm) 接管端口 尺寸 doxS (mm) Yo=横向补偿量(mm) Kyo= 横向刚度N/mm 1500 2000 2500 3000 0.6 6DHB80x8—J—L 80 ±200/1.1 ±310/0.5 ±415/0.2 280 φ89x4 6DHBl00x8—J—L 100 ±170/1.8 ±260/0.8 ±355/0.4 320 φ108x4.5 6DHBl25x8—J—L 125 ±140/3 ±215/1.3 ±290/0.7 370 φ133x4.5 6DHBl50x8—J—L 150 ±118/4.7 ±180/2.1 ±245/1.2 400 φ159x4.5 6DHBS200x8—J—L 200 ±185/9 ±295/3.7 ±410/2 ±520/1.2 456 φ219x6 6DHBS250x8—J—L 250 ±150/ 15.9 ±240/6.6 ±335/3.5 ±425/2.2 516 φ273x9 6DHBS300x8—J—L 300 ±155/19.9 ±255/8.1 ±355/4.4 ±455/2.7 600 φ325x9 6DHBS350x8—J—L 350 ±115/36.7 ±200/13.7 ±290/7.1 ±380/4.3 650 φ377x10 6DHBS400x8—J—L 400 ±105/50.6 ±180/19 ±255/9.8 ±335/6 700 φ426x10 6DHBS450x8—J—L 450 ±80/89.9 ±145/30.3 ±215/15 ±255/8.9 750 φ478x10 6DHBS500x8—J—L 500 ±70/118 ±130/39.7 ±190/19.7 ±250/11.7 800 φ529x10 6DHBS600x8—J—L 600 ±135/85.9 ±210/40.4 ±285/23.4 900 φ630x10 6DHBS700x8—J—L 700 ±120/117.5 ±185/55.4 ±250/32 990 φ720x10 6DHBS800x8—J—L 800 ±105/162.1 ±165/76.4 ±225/44.2 1090 φ820x10 6DHBS900x8—J—L 900 ±95/216.7 ±145/102.1 ±198/59.1 1190 φ920x10 6DHBSl000x8—J—L 1000 ±107/183.8 ±165/86.8 ±225/50.1 1290 φ1020x10 1.0 10DHB80x8—J—L 80 ±165/1.8 ±3255/0.8 ±345/0.4 280 φ89x4 10DHBl00x8—J—L 100 ±140/3 ±215/1.3 ±285/0.7 320 φ108x4.5 10DHBl25x8—J—L 125 ±115/5 ±175/2.2 ±235/1.3 370 φ133x4.5 10DHBl50x8—J—L 150 ±95/8.1 ±145/3.6 ±195/2 400 φ159x4.5 10DHBS200x8—J—L 200 ±150/14.9 ±240/6.2 ±335/3.4 ±430/2.1 456 φ219x6 10DHBS250x8—J—L 250 ±120/26.8 ±195/11.1 ±270/6 ±345/3.7 516 φ273x9 10DHBS300x8—J—L 300 ±125/32.8 ±207/13.4 ±290/7.2 ±370/4.5 600 φ325x9 10DHBS350x8—J—L 350 ±95/61.1 ±165/22.9 ±235/11.9 ±305/7.2 650 φ377x10 10DHBS400x8—J—L 400 ±83/85 ±145/31.9 ±205/16.5 ±265/10.1 700 φ426x10 10DHBS450x8—J—L 450 ±63/151.7 ±118/51.1 ±170/25.3 ±225/15 750 φ478x10 10DHBS500x8—J—L 500 ±55/199.9 ±15/67.3 ±153/33.3 ±200/19.8 800 φ529x10 10DHBK600x8—J—L 600 ±105/136 ±165/64.1 ±220/37.1 900 φ630x10 10DHBK700x8—J—L 700 ±95/186.3 ±145/87.8 ±195/50.8 990 φ720x10 10DHBK800x8—J—L 800 ±83/257.2 ±127/121.2 ±173/70.4 1090 φ820x10 10DHBK900x8—J—L 900 ±73/344.1 ±113/162.1 ±152/93.8 1190 φ920x10 10DHBSKl000x8—J—L 1000 ±100/475.8 ±155/224.2 ±210/129.8 1290 φ1020x10 1.6 16DHBK80x8—J—L 80 ±195/2.6 ±300/1.1 ±400/0.6 280 φ89x4 16DHBKl00x8—J—L 100 ±165/4 ±255/1.8 ±340/1 320 φ108x4.5 16DHBKl25x8—J—L 125 ±138/6.8 ±210/3 ±280/1.7 370 φ133x4.5 16DHBKl50x8—J—L 150 ±115/10.8 ±175/4.8 ±235/2.7 400 φ159x4.5 16DHBSK200x8—J—L 200 ±155/31.9 ±250/13.41 ±350/7.2 ±440/4.5 456 φ219x6 16DHBSK250x8—J—L 250 ±125/57.3 ±200/23.7 ±280/12.9 ±355/8 516 φ273x9 16DHBSK300x8—J—L 300 ±127/94.4 ±210/30.5 ±290/16.4 土37010.3 600 φ325x9 16DHBSK350x8—J—L 350 ±95/138.5 ±165/52 ±235/27 ±30516.4 650 φ377x10 16DHBSK400x8—J—L 400 ±85/192.6 ±145/72.3 ±207/37.5 ±270/22.9 700 φ426X10 16DHBSK450x8—J—L 450 ±65/343.7 ±118/115.8 ±172/57.4 ±227/34.1 750 φ478x10 16DHBSK500x8—J—L 500 ±57/452.9 ±105/152.6 ±155/75.6 ±205/45 800 φ529x10 16DHBSK600x8—J—L 600 ±105/279.7 ±163/131.8 ±220/76.3 900 φ630x10 16DHBSK700x8—J—L 700 ±95/382.8 ±145/180.4 ±195/104.4 990 φ720x10 16DHBSK800x8—J—L 800 ±83/527.9 ±127/248.8 ±172/144 1090 φ820x10 16DHBSK900x8—J—L 900 ±73/705.8 ±112/332.6 ±155/192.5 1190 φ920x10 16DHBSKl000x8—J—L 1000 ±77/904.9 ±120/426.5 ±160/246,9 1290 φ1020x10 。
