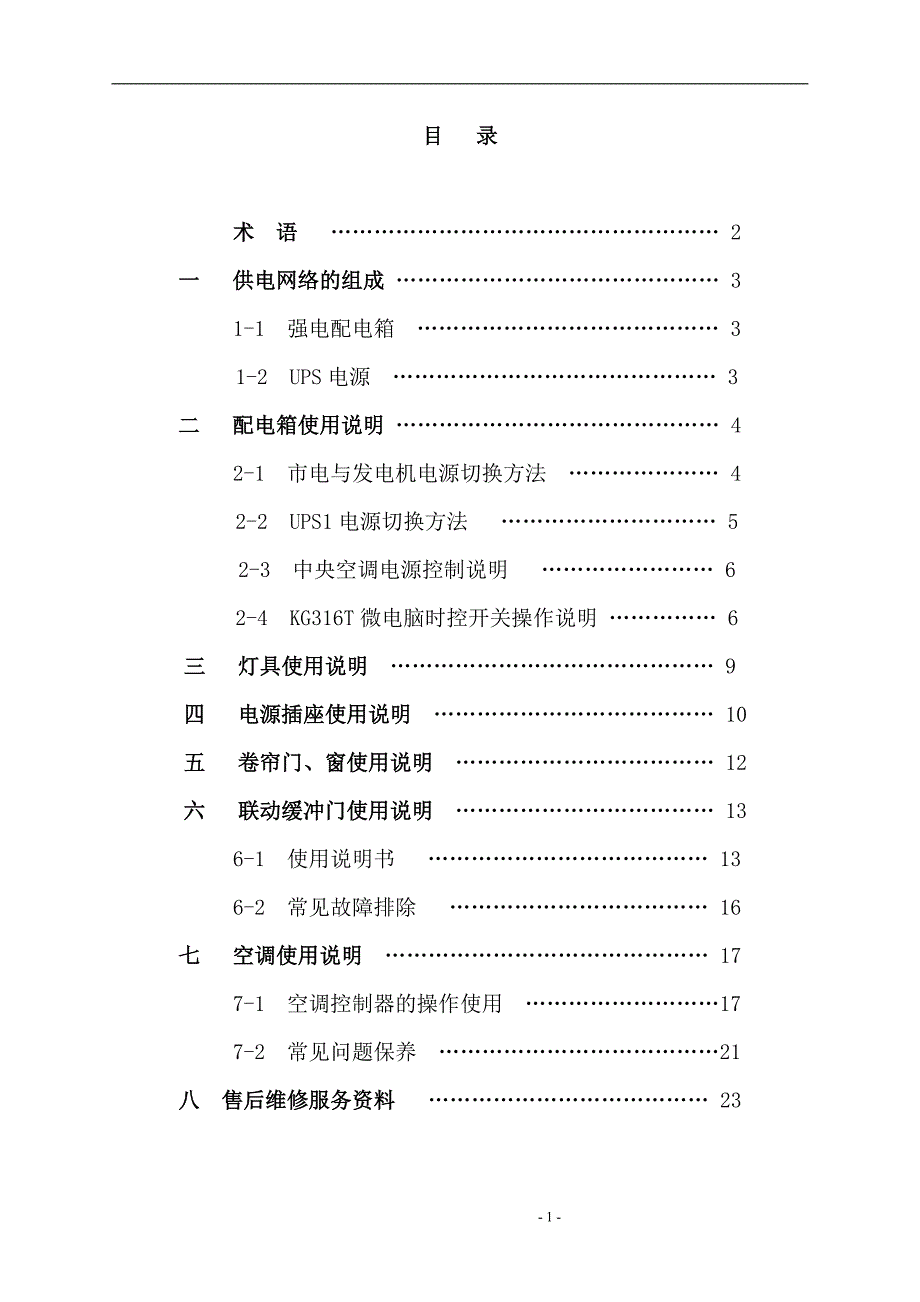

- 1 - 目 录术 语 ……………………………………………… 2一 供电网络的组成 ……………………………………… 31-1 强电配电箱 …………………………………… 31-2 UPS电源 ……………………………………… 3二 配电箱使用说明 ……………………………………… 42-1 市电与发电机电源切换方法 ………………… 42-2 UPS1电源切换方法 ………………………… 52-3 中央空调电源控制说明 …………………… 6 2-4 KG316T微电脑时控开关操作说明 …………… 6三 灯具使用说明 ……………………………………… 9四 电源插座使用说明 ………………………………… 10五 卷帘门、窗使用说明 ……………………………… 12六 联动缓冲门使用说明 ……………………………… 136-1 使用说明书 ………………………………… 136-2 常见故障排除 ……………………………… 16七 空调使用说明 ……………………………………… 177-1 空调控制器的操作使用 ………………………177-2 常见问题保养 …………………………………21八 售后维修服务资料 ………………………………… 23- 2 - 网点建设办公室术 语断路器 circuit-breaker能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。
自动转换开关 Automatic transfer switching equipment ATS（简称）主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行常 闭 触 点 继电器圈没有得电时，闭合状态的触点是常闭触点UPS电源UPS是不间断电源(uninterruptible power system)的英文简称，能够提供持续、稳定、不间断的电源供应的重要外部设备微电脑时控开关配合电子电路等组成一个电源开关控制装置,能以天或星期循环且多时段的控制家电的开闭时间设定从 1分钟到 168小时，一次设定长期有效适用于各种家用电器的自动控制 - 3 - 一、供电网络组成网点供电网络由配电箱、UPS 电源、备用电源（发电机） 、照明灯具、各类电源插座、营业设备、空调、电动门等组成1-1 配电箱包括：总进箱、照明插座箱、UPS1 分线箱（UPS1 电池组） 、UPS2分线箱（UPS2 电池组） 总进箱、照明插座箱、UPS1 分线箱明装在设备间内墙体上，UPS2 分线箱明装在清机室内墙体上。
图 1-11-2 UPS电源包括（1）UPS1 电源由电源主机和电池组组成，主要承担银行营业设备、监控设备、网络设备及 ATM机类设备的供电2）UPS2 电源由电源主机和电池组组成主要承担 ATM机类备用电源、普通应急照明、消防应急照明、水晶卷帘门、联动门的供电 4 - 网点建设办公室二、配电箱使用说明主进箱：外电源通过塑壳断路器接入配电箱，再由其它断路器分别控制照明插座箱、UPS1、UPS2、中央空调、门楣 LED显示屏各灯箱、电招等设备的电源通过定时电路控制开启与关闭图 2-1-12-1 UPS1的供电由市电和备用发电机两路电源分别供电两种电源切换通过两路断路器(由 QF1、QF2 组成双电源互投开关)上的 C65N挂锁附件完成(2-1-1-图 1） 图（1）图（2）图（3）C65N挂锁附 件QF2QF1 - 5 - 图 2-1-2（C65N 挂锁附件示意图）(1)市电正常使用时 QF2保持断开状态。
注:C65N 挂锁附件装在配电箱内的双电源互投开关中备用电源的断路器 QF2（断开）上边【图 2-1-1（1） 】 2)当市电停电时，断开 QF13)把安装在 QF2上的 C65N挂锁附件去掉，装在 QF1上，使用发电机电时QF1保持断开状态上述操作，可以使 QF1和 QF2达到机械互锁，保证网点分别使用市电和发电机供电时处于安全的用电环境2-2 UPS1电源切换方法当市电停电超过 4个小时以上时，应由发电机发电供 UPS使用操作步骤如下：（1）将备用发电机输出电源线接在门口墙壁上发电机箱下端；（2）断开（UPS1 市电电源回路断路器）QF1；（3）将挂在（UPS1 发电机电源回路断路器）QF2 上的挂锁去掉，挂在QF1上，使市电电源断路器在发电机供电的过程中始终处在断路状态；（4）闭合发电机电源断路器 QF2；（5）当发电机转速稳定后，闭合发电机电源箱的断路器此时发电机电源开始对 UPS1主机供电当市电恢复供电时，UPS1 恢复市电供电，操作步骤如下：（1）停止发电机运转；（2）切断发电机电源箱内的电源断路器；- 6 - 网点建设办公室（3）然后切断主进箱 UPS1发电机电源的断路器 QF2；（4）将 QF1断路器上的挂锁打开并挂在 QF2上；（5）将市电电源断路器 QF1闭合，此时 UPS1即恢复市电供电。
注：要严格按此顺序操作才能保证 UPS电源供电的安全使用2-3 中央空调电源控制主进箱内有中央空调电源的专用控制开关在春秋两季应将断路器断开，只有在冬夏两季使用中央空调时才将断路器闭合，且在整个季节不再变动2-4 定时器（KG316T 微电脑时控开关)的操作 （1）用途定时器作为店招、自助银行、广告灯箱等设备的定时接通和断开控制之用2）KG316T 时控开关面板示意图：TH6:325开 自 动 关CN校 分校 星 期校 时取 消 /恢 复自 动 手 动 定 时时 钟动 作电 源 电 池 盖进 出图 2-4-1（3）设置与使用用户阅读本说明时，请认清产品面板上的按键，一边阅读，一边操作， - 7 - 本时控开关是 8组开关3.1 按“取消/复位”键四次取消键盘锁定功能， 消隐 如图 2-4-2所示TH6:25图 2-4-23.2 然后分别按“校星期”键、 “校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3.3 操作“定时”键，液晶显示屏左下方出“1ON”字样（表示第一次开启时间）再按“校星期”键、 “校时”键和“校分”键，输入所需开启时间，如图 2-4-3所示10MUWEFRSAON图 2-4-33.4第四步操作“定时”键，液晶显示屏左下方出“1 OFF”字样（表示第一次关闭时间） 再按“校星期”键、 “校时”键和“校分”键，输入所需关闭的时间，如图 2-4-4所示TH图 2-4-43.5继续按动“定时”键，显示屏左下方将依次显示（ 2 ON、2OFF……8ON、8OFF） ，参考以上步骤设置其余各组的开关时间如果- 8 - 网点建设办公室每天只开、关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图 2-4-5/6所示ON2F图 2-4-5 图 2-4-63.6按“星期”键，可设定工作模式，如下表所示：工作模式表序号 工作模式 实现功能1 MO TU WE TH FR SA SU 每日工作时间相同2 MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 MO TU WE TH FR 星期一至星期五时间相同4 MO TU WE TH FR SA 星期一至星期六时间相同5 SA SU 星期六 星期日时间相同6 MO WE FR 星期一、三、五时间相同7 TU TH SA 星期二、四、六时间相同8 MO TU WE 星期一、二、三时间相同9 TH FR SA 星期四、五、六时间相同3.7定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在 30秒后自动转换到时钟模式。
3.8按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有 220V电压输出3.9 按动“自动/手动”键，可直接开、关电路要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方 - 9 - 的箭头调到“自动”位置，这样时控开关才能按设定的时间工作，实现自动控制4)注意事项4.1 本开关进线只能接交流 220V电源，切勿接入其它电源4.2 本产品采用 1.5V高性能电池，自出厂之日起可保持 1年的使用时间，超过该期限后请及时更换电池4.3 电池更换时接箭头方向扣紧卡扣，并向外一拉，打开电池盖，按正确的方向更换电池后，应将电池盖扣紧盖好4.4当本产品寿命终了时，请做好产品或其零部件材料的回收工作，对于不能回收的材料，请妥善处理，以保护我们的环境三、灯具使用说明网点灯具按使用功能分有普通照明、应急照明、消防应急照明三类，所有照明均由各自的控制灯开关开控普通照明供日常照明使用，由市电供电，分布在网点各功能区，灯开关设在相应的房间入口处和区域内。
普通应急照明承担市电停电时，重要工作岗位的照明，由 UPS2电源供电，主要分布在现金区、信贷办公区、理财室、办公室、会议室、机房、清机室和自助区部位，灯开关均设在相应的房间入口处注：在市电停电时，无营业办公地方的灯要关掉，以便延长供电时间消防应急照明平时按普通照明使用，只在火灾时承担消防应急照明，供人员紧急疏散使用，由 UPS2电源供电，主要分布在各主要通道以及大- 10 - 网点建设办公室厅疏散口整个网点的消防应急照明由一个单联消防应急开关和总断路器上的一对常闭触点来控制消防应急灯开关(此开关一般在封闭区入口处）供平时正常使用，可自由开控，而总断路器上的常闭触点是强制性开灯常闭触点的通断由消防报警信号和主进箱左下方的试验按钮来控制【图 2-1-1（3） 】 ，只在火警紧急时刻或用试验按钮检验消防应急照明接线是否正确时执行 图 3-1 （各类开关平面示意图） 四、电源插座使用说明 网点的电源插座分市电插座（白色） 、UPS1 电源插座（红色） 、UPS2电源插座（蓝色。
