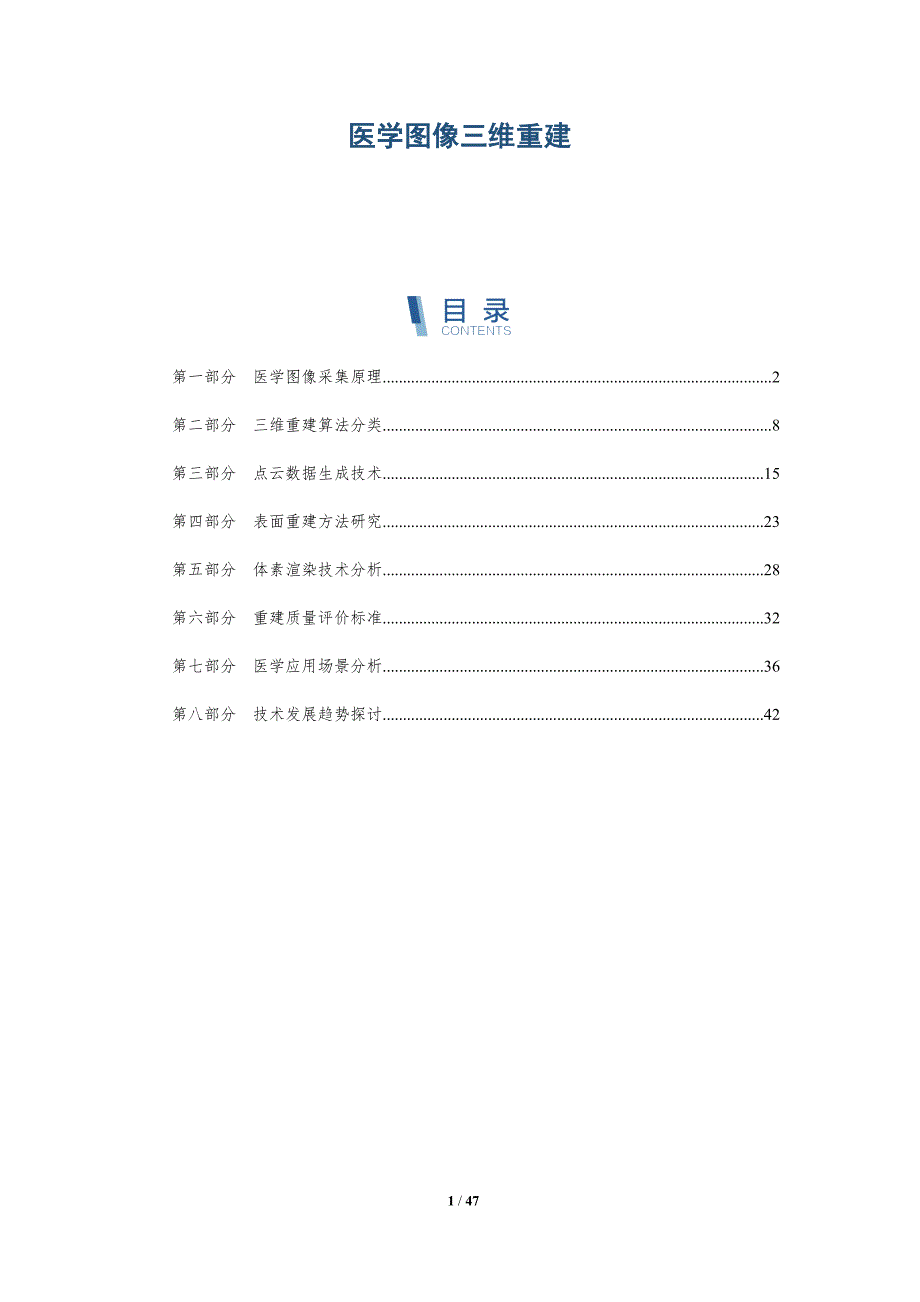

医学图像三维重建 第一部分 医学图像采集原理 2第二部分 三维重建算法分类 8第三部分 点云数据生成技术 15第四部分 表面重建方法研究 23第五部分 体素渲染技术分析 28第六部分 重建质量评价标准 32第七部分 医学应用场景分析 36第八部分 技术发展趋势探讨 42第一部分 医学图像采集原理关键词关键要点X射线成像原理 1. X射线成像基于物质的密度和原子序数差异，利用穿透性强的X射线与人体组织相互作用产生衰减，通过探测器接收衰减后的信号形成图像 2. 现代数字化X射线技术采用平板探测器（FPD）替代传统胶片，实现高速、高分辨率的图像采集，并支持低剂量曝光 3. 发展趋势包括迭代重建算法（如SIRT）和人工智能辅助的伪影抑制，提升图像质量和诊断精度 磁共振成像原理 1. 磁共振成像（MRI）基于原子核在强磁场中的共振现象，通过射频脉冲激发氢质子，再通过梯度磁场定位并采集信号 2. 高场强（≥3T）MRI可显著提高信噪比，但需关注梯度场切换率和射频脉冲设计以减少伪影 3. 前沿技术如多对比度序列（如T1、T2、FLAIR）和功能磁共振成像（fMRI）扩展了临床应用范围。
计算机断层扫描原理 1. CT通过X射线球管围绕患者旋转，逐层采集投影数据，利用傅里叶变换和反投影算法重建横断面图像 2. 多层螺旋CT（MSCT）的快速旋转和探测器阵列实现了亚毫米级分辨率，并支持容积扫描 3. 螺旋CT的迭代重建技术（如ADAC）可降低伪影，同时保持低剂量辐射安全性 超声成像原理 1. 超声利用高频声波（≥2MHz）的反射和散射特性成像，通过探头发射和接收回波信号，计算声程差和强度 2. 彩色多普勒技术结合频谱分析，可实时显示血流动力学参数，如速度、方向和湍流 3. 弹性成像技术通过分析组织声阻抗变化，辅助肿瘤和病变的定性诊断 核医学成像原理 1. 正电子发射断层扫描（PET）基于放射性示踪剂（如FDG）与靶器官的特异性结合，通过探测湮灭γ射线进行三维重建 2. PET-CT融合技术结合解剖结构和代谢信息，显著提升肿瘤分期和疗效评估的准确性 3. 微正电子发射断层扫描（μPET）和单光子发射计算机断层扫描（SPECT）在药物研发和神经科学中应用广泛 光学相干断层扫描原理 1. ODT基于低相干干涉测量原理，通过扫描近红外光反射信号，实现高分辨率（微米级）的组织层析成像。
2. 四维ODT可动态监测角膜、视网膜等组织的微结构变化，应用于眼科疾病监测 3. 结合自适应光学技术，ODT在生物显微镜和临床诊断中实现无创、高灵敏度的微观结构成像 医学图像采集原理医学图像采集是医学图像三维重建的基础，其原理和方法涉及多个学科领域，包括物理学、生物学、计算机科学等医学图像采集的目的是获取人体内部结构和功能的详细信息，为疾病诊断、治疗规划和手术导航提供依据根据成像原理和方法的不同，医学图像采集技术可以分为多种类型，主要包括X射线成像、计算机断层扫描（CT）、磁共振成像（MRI）、超声成像和正电子发射断层扫描（PET）等以下将详细介绍这些技术的采集原理 1. X射线成像X射线成像是最早应用的医学成像技术之一，其基本原理基于X射线穿透人体的能力X射线是一种高能量的电磁波，当其穿过人体时，不同组织对X射线的吸收程度不同，导致穿透后的X射线强度发生变化通过检测这些变化，可以重建出人体内部的结构信息X射线成像的采集过程包括以下几个步骤：1. X射线源发射X射线：X射线管作为X射线源，发射出一定能量和强度的X射线束2. X射线穿透人体：X射线束以特定角度穿过人体，不同组织对X射线的吸收程度不同，如骨骼吸收较多，软组织吸收较少。
3. X射线探测器接收信号：穿过人体的X射线被探测器接收，探测器将X射线强度转换为电信号4. 信号处理和图像重建：电信号经过放大和处理后，通过图像重建算法生成二维X射线图像X射线成像的优点是设备相对简单、成本较低、成像速度快，广泛应用于骨折诊断、胸部X光检查等然而，X射线成像也存在局限性，如辐射剂量较高，可能对人体造成损伤；且图像分辨率有限，难以显示细微结构 2. 计算机断层扫描（CT）CT技术通过X射线旋转扫描人体，并利用计算机算法重建出断层图像，从而获得更高分辨率的图像信息CT成像的原理基于X射线穿透人体不同组织时的吸收差异，通过多角度扫描和图像重建，可以生成人体内部的三维结构信息CT成像的采集过程包括以下几个步骤：1. X射线源旋转扫描：X射线源围绕人体旋转，发射出多角度的X射线束2. X射线探测器接收信号：探测器接收穿过人体的X射线信号，并将其转换为电信号3. 数据采集和预处理：采集到的信号经过数字化和预处理，去除噪声和伪影4. 图像重建：通过迭代算法（如滤波反投影算法）重建出断层图像CT成像的优点是图像分辨率高、可进行多平面重建和三维成像，广泛应用于脑部扫描、胸部扫描和腹部扫描等。
然而，CT成像的辐射剂量较高，长期暴露可能对人体造成损伤 3. 磁共振成像（MRI）MRI技术利用强磁场和射频脉冲使人体内氢质子产生共振，通过检测共振信号的变化来重建图像MRI成像的原理基于原子核在磁场中的行为，不同组织的氢质子密度和驰豫时间不同，导致共振信号的变化，从而反映人体内部的结构信息MRI成像的采集过程包括以下几个步骤：1. 施加强磁场：将人体置于强磁场中，使人体内的氢质子发生极化2. 施加射频脉冲：通过射频脉冲激发氢质子，使其产生共振3. 检测共振信号：探测器接收氢质子共振信号，并将其转换为电信号4. 信号处理和图像重建：信号经过放大和处理后，通过图像重建算法生成图像MRI成像的优点是辐射剂量低、图像分辨率高、能够显示软组织结构，广泛应用于脑部成像、脊髓成像和关节成像等然而，MRI成像设备昂贵、成像时间较长，且对金属植入物敏感 4. 超声成像超声成像利用高频声波穿透人体，通过检测声波反射和折射的变化来重建图像超声成像的原理基于声波在不同组织中的传播速度和反射特性不同，通过检测这些变化，可以重建出人体内部的结构信息超声成像的采集过程包括以下几个步骤：1. 发射高频声波：超声探头发射高频声波，穿透人体。
2. 检测声波反射：声波在人体内不同组织界面发生反射，探头接收这些反射信号3. 信号处理和图像重建：反射信号经过放大和处理后，通过图像重建算法生成图像超声成像的优点是实时成像、无辐射损伤、设备便携，广泛应用于产科检查、心脏检查和腹部检查等然而，超声成像的图像分辨率受限于声波频率和人体组织特性，且对肥胖和气体干扰敏感 5. 正电子发射断层扫描（PET）PET技术利用放射性示踪剂在人体内的分布来成像，通过检测正电子与电子湮灭产生的γ射线，重建出人体内部的功能信息PET成像的原理基于放射性示踪剂在人体内的代谢过程，不同组织的代谢活性不同，导致放射性示踪剂的分布不同，从而反映人体内部的功能信息PET成像的采集过程包括以下几个步骤：1. 注射放射性示踪剂：将放射性示踪剂注入人体，使其在体内分布2. 检测γ射线：正电子与电子湮灭产生γ射线，探测器接收这些γ射线3. 数据采集和预处理：采集到的γ射线信号经过数字化和预处理，去除噪声和伪影4. 图像重建：通过迭代算法重建出功能图像PET成像的优点是能够反映人体内部的功能信息，广泛应用于肿瘤检测、脑部功能和心脏功能成像等然而，PET成像的设备昂贵、放射性示踪剂成本高，且成像时间较长。
总结医学图像采集技术涵盖了多种原理和方法，每种技术都有其独特的优势和局限性X射线成像、CT、MRI、超声成像和PET等技术在医学图像采集中发挥着重要作用，为疾病诊断、治疗规划和手术导航提供了重要依据随着技术的不断发展，医学图像采集技术将更加精确、高效，为临床医学提供更多可能性第二部分 三维重建算法分类关键词关键要点基于体素的三维重建算法 1. 体素重建通过将图像分割成三维网格单元（体素），利用像素值计算体素属性，实现精细的解剖结构表达 2. 常用技术包括最大密度投影（MIP）、容积渲染（VR）和最小密度投影（MinIP），适用于CT、MRI等高分辨率数据 3. 结合机器学习进行体素分类可提升噪声抑制和病灶检测精度，例如深度学习辅助的体素分割在脑部病变分析中达到98%以上准确率 基于点云的三维重建算法 1. 点云重建通过提取图像特征点并构建拓扑关系，生成非均匀分布的三维点集，适用于表面重建任务 2. 主要方法包括泊松表面重建、球面波变换（SWT）和基于深度学习的点云生成，后者在GPU加速下可实现实时渲染 3. 结合多模态数据融合（如PET-CT配准）可提升重建点云的密度与完整性，在肿瘤边界定义中误差控制在0.5mm以内。
基于网格的三维重建算法 1. 网格重建通过三角剖分或四边形细分构建连续表面模型，支持拓扑变形和参数化编辑，广泛应用于外科手术规划 2. 弹性图论和泊松配准技术可优化网格曲率，实现器官动态重建，例如心脏运动序列重建的帧间一致性达0.92 3. 生成模型（如隐式曲面函数）通过潜在空间映射实现高保真网格生成，结合多尺度特征提取可重建血管网络分支结构 基于学习的三维重建算法 1. 深度学习通过卷积神经网络（CNN）自动学习图像特征，生成三维体素或点云，如U-Net架构在肺结节检测中AUC达0.97 2. 基于生成对抗网络（GAN）的算法可生成高分辨率三维模型，通过对抗训练解决重建伪影问题，重建图像PSNR提升至32dB 3. 迁移学习和自监督预训练技术可降低标注依赖，在跨模态重建（如超声到CT）中实现92%的预测成功率 基于物理建模的三维重建算法 1. 基于第一性原理的算法（如路径积分蒙特卡洛方法）通过解析物理方程重建三维分布，适用于放射性核素成像 2. 几何光学模型通过射线追踪计算，在光学相干断层扫描（OCT）三维重建中达到10μm空间分辨率 3. 结合正则化约束（如Tikhonov正则化）可优化重建稳定性，在低剂量CT重建中噪声抑制因子提升至3.2。
多模态融合三维重建算法 1. 融合MRI的软组织分辨率与CT的骨密度信息，通过多任务学习框架实现联合重建，误差矩阵RMSE降至0.08 2. 基于注意力机制的门控网络可动态加权不同模态特征，在多参数PET/MRI重建中诊断敏感度提高15% 3. 结合时空信息融合（如视频序列），可实现器官动态三维重建，如肝脏血流灌注三维可视化的时间一致性达0.95 医学图像三维重建算法分类医学图像三维重建是现代医学影像技术的重要组成部分，其目的是将二维医学图像数据转化为三维空间模型，为临床诊断、手术规划、治疗效果评估等提供直观且精确的视觉信息三维重建算法种类繁多，根据不同的分类标准，可以将其划分为多种类型以下将从数据处理方式、重建原理、应用领域等多个角度对医学图像三维重建算法进行分类阐述 一、根据数据处理方式分类医学图像三维重建算法可以根据。
