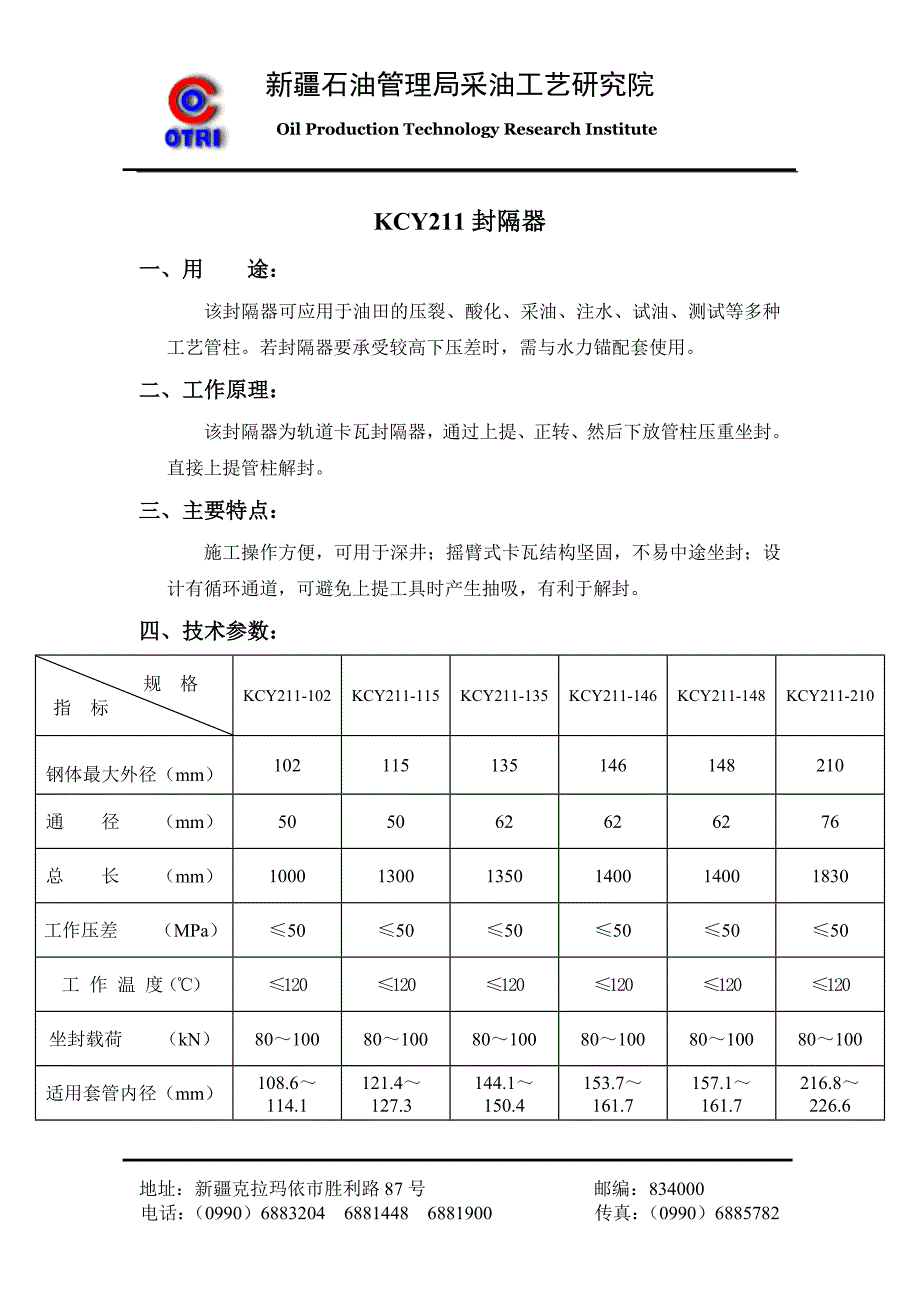

新疆石油管理局采油工艺研究院Oil Production Technology Research Institute地址：新疆克拉玛依市胜利路 87 号 邮编：834000：（0990）6883204 6881448 6881900 ：（0990）6885782KCY211 封隔器一、用 途：该封隔器可应用于油田的压裂、酸化、采油、注水、试油、测试等多种工艺管柱若封隔器要承受较高下压差时，需与水力锚配套使用二、工作原理：该封隔器为轨道卡瓦封隔器，通过上提、正转、然后下放管柱压重坐封直接上提管柱解封三、主要特点：施工操作方便，可用于深井；摇臂式卡瓦结构坚固，不易中途坐封；设计有循环通道，可避免上提工具时产生抽吸，有利于解封四、技术参数：规 格指 标 KCY211-102 KCY211-115 KCY211-135 KCY211-146 KCY211-148 KCY211-210钢体最大外径（mm） 102 115 135 146 148 210通 径 （mm） 50 50 62 62 62 76总 长 （mm） 1000 1300 1350 1400 1400 1830工作压差 （MPa） ≤50 ≤50 ≤50 ≤50 ≤50 ≤50工 作 温 度 （ ℃ ） ≤ 120 ≤ 120 ≤ 120 ≤ 120 ≤ 120 ≤ 120坐封载荷 （kN） 80～100 80～100 80～100 80～100 80～100 80～100适用套管内径（mm） 108.6～114.1 121.4～127.3 144.1～150.4 153.7～161.7 157.1～161.7 216.8～226.6新疆石油管理局采油工艺研究院Oil Production Technology Research Institute地址：新疆克拉玛依市胜利路 87 号 邮编：834000：（0990）6883204 6881448 6881900 ：（0990）6885782五、结构示意图：新疆石油管理局采油工艺研究院Oil Production Technology Research Institute地址：新疆克拉玛依市胜利路 87 号 邮编：834000：（0990）6883204 6881448 6881900 ：（0990）6885782KCY111 封隔器一、用 途：该封隔器广泛应用于油井采油、注水、跨隔测试、油层处理等管柱工艺。
若该封隔器下部压力较高时，需与水力锚配套使用二、工作原理：该封隔器是一种无卡瓦支撑式封隔器，施工时只需施加足够的压重，就可将封隔器坐封直接上提管柱解封三、主要特点：该封隔器可传递扭矩，结构简单，施工操作方便四、技术参数：规 格指 标 KCY111-75 KCY111-89 KCY111-95 KCY111-100 KCY111-112 KCY111-115 KCY111-135 KCY111-148最 大 钢 体 外 径（ ｍ ｍ ） 75 89 95 100 112 115 135 148通 径（ｍｍ） 41 41 50 40 60 60 60 60总 长（ｍｍ） 630 680 680 725 720 700 930 825工 作 压 差（ MPa） ≤ 50 ≤ 50 ≤ 50 ≤ 50 ≤ 50 ≤ 50 ≤ 50 ≤ 50工 作 温 度（ ℃ ） ≤ 120 ≤ 120 ≤ 120 ≤ 120 ≤ 120 ≤ 120 ≤ 120 ≤ 120坐 封 载 荷（ kN） 60～7 0 60～7 0 60～7 0 60～7 0 60～7 0 50～6 0 50～6 0 60～7 0适 用 套 管 内 径（ ｍ ｍ ） 88.9 101.6 104～ 107108.6～1 14.1118.6～1 21.4121.4～1 27.3144.2～1 50.4154.8～1 61.7新疆石油管理局采油工艺研究院Oil Production Technology Research Institute地址：新疆克拉玛依市胜利路 87 号 邮编：834000：（0990）6883204 6881448 6881900 ：（0990）6885782五 、 总装示意图：新疆石油管理局采油工艺研究院Oil Production Technology Research Institute地址：新疆克拉玛依市胜利路 87 号 邮编：834000：（0990）6883204 6881448 6881900 ：（0990）6885782KCFDY211 封隔器一、用 途：该封隔器与 KCY211 封隔器配套使用可用于油井的隔水采油。
二、工作原理：该封隔器为单向卡瓦式封隔器，与 KCY211 封隔器配套使用当 KCY211封隔器坐封后，释放压重同时将该封隔器坐封，完成对出水层段的封隔三、主要特点：管柱施工操作方便，下到位后上提正转然后下放管柱坐封解封时直接上提管柱，可丢手，也可不丢手，如丢手，则用通用打捞工具打捞四、技术参数：规 格指 标 FDY211-115 FDY211-148钢体最大外径 (mm) 115 148通 径 (mm) φ45 φ55总 长 (mm) 1300 1300工 作 压 差 (MPa) ≤50 ≤50工 作 温 度 (℃) ≤120 ≤120适用套管内径（mm） 121.4～127.3 157.1～161.7五、结构示意图：新疆石油管理局采油工艺研究院Oil Production Technology Research Institute地址：新疆克拉玛依市胜利路 87 号 邮编：834000：（0990）6883204 6881448 6881900 ：（0990）6885782新疆石油管理局采油工艺研究院Oil Production Technology Research Institute地址：新疆克拉玛依市胜利路 87 号 邮编：834000：（0990）6883204 6881448 6881900 ：（0990）6885782KCK344 封隔器一、 用 途：该封隔器主要用于油田的压裂、酸化，与其它工具配套可进行分层挤注作业，通常与水力锚配套使用。
二、 工作原理：施工时，当入井液排量达到一定时，在封隔器内外产生足够的节流压差，使封隔器胶筒膨胀，封隔油、套环空，停泵后，封隔器自行解封三、 主要特点：1．施工操作方便，密封可靠，工作压力高；2．胶筒膨胀比大，密封段长四、 技术参数：规 格指 标 KCK344-100 KCK344-110 KCK344-145最大外径（mm） 100 110 145通 径（mm） 50 60 62总 长（mm） 870 770 950密封总长（mm） 235 230 290工 作 温 度 (℃) ≤120 ≤120 ≤120工作压差（MPa ） ≤50 ≤50 ≤50适用套管内径(mm） 108.6～114.1 118.6～121.3 154.8～161.7五、 结构示意图：新疆石油管理局采油工艺研究院Oil Production Technology Research Institute地址：新疆克拉玛依市胜利路 87 号 邮编：834000：（0990）6883204 6881448 6881900 ：（0990）6885782KCX341 楔入式封隔器一、用 途：该封隔器主要用于大斜度井和水平井及井筒的处理及封堵作业。
二、工作原理：将楔入式封隔器与水力锚一同下入井中，下到设计位置后，装井口，循环洗井，然后投球打压将封隔器坐封，同时将坐封球座打脱；解封时，直接上提管柱三、主要特点：1、管柱施工方便，密封可靠，工作压力高；2、封隔器外径小，有利于工具的下入和提出；3、坐封和解封力小四、技术参数：规 格指 标 KCX341-92 KCX341-102 KCX341-110钢 体 外 径(mm) Φ92 Φ102 Φ110通 径(mm) Φ40 Φ40 Φ50工 作 压 差(MPa) ≤50 ≤50 ≤50工 作 温 度(℃) ≤120 ≤120 ≤120坐 封 压 差(MPa) ≤6 ≤6 ≤6适 用 套 管 99.6-103.9 108.6-114.1 118.6-127.3新疆石油管理局采油工艺研究院Oil Production Technology Research Institute地址：新疆克拉玛依市胜利路 87 号 邮编：834000：（0990）6883204 6881448 6881900 ：（0990）6885782五、结构示意图：新疆石油管理局采油工艺研究院Oil Production Technology Research Institute地址：新疆克拉玛依市胜利路 87 号 邮编：834000：（0990）6883204 6881448 6881900 ：（0990）6885782KCY111 可洗井注水封隔器一、用 途：该封隔器是一种带反洗阀的支撑式封隔器，专用于分层注水工艺，可实现反洗井作业。
二、工作原理：注水时，油管和油套环空是隔开的，反洗井时洗井滑套上行，洗井阀打开，油管和油套环空连通，即可反洗井；再注水时，洗井滑套下行，洗井阀关闭，即可正常注水三、主要特点：1） 可传递扭矩；2） 可实现反洗井四、技术参数规 格指 标 KCY111-115 KCY111-135 KCY111-148最大钢体外径（mm） 115 135 148通 径 （mm） 50 60 60总 长 （mm） 1028 1120 1200工作压差 （MPa） ≤50 ≤50 ≤50工作温度 （℃） ≤120 ≤120 ≤120坐封载荷 （kN） 50～60 50～60 60～70适用套管内径（mm） 121.4～127.3 144.7～153.9 157.1～164新疆石油管理局采油工艺研究院Oil Production Technology Research Institute地址：新疆克拉玛依市胜利路 87 号 邮编：834000：（0990）6883204 6881448 6881900 ：（0990）6885782五、结构示意图：新疆石油管理局采油工艺研究院Oil Production Technology Research Institute地址：新疆克拉玛依市胜利路 87 号 邮编：834000：（0990）6883204 6881448 6881900 ：（0990）6885782KCY211 可洗井注水封隔器一、用 途 ：该封隔器是一种带反洗阀的轨道卡瓦封隔器，专用于分层注水工艺。
