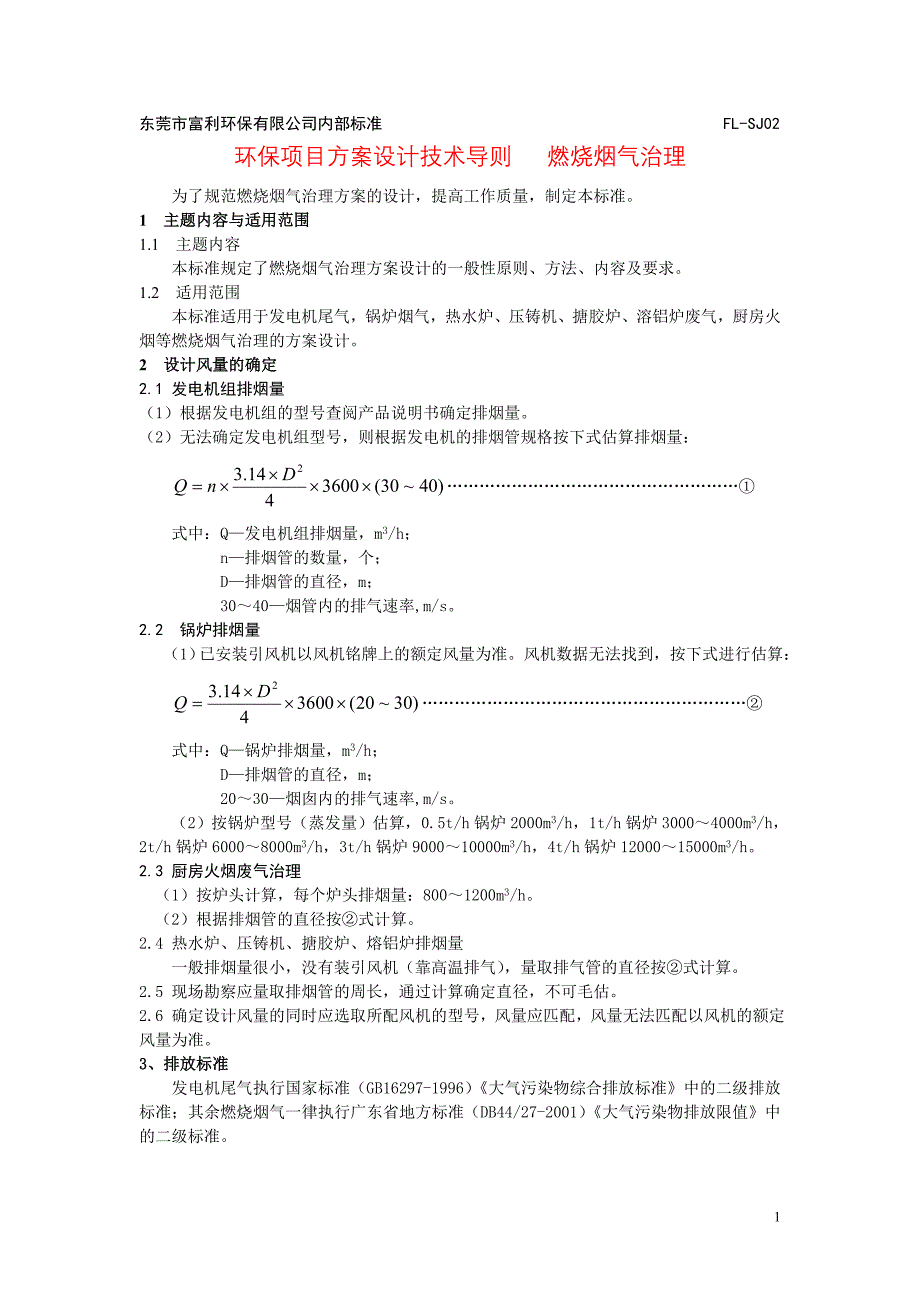

东莞市富利环保有限公司内部标准 FL-SJ02环保项目方案设计技术导则 燃烧烟气治理为了规范燃烧烟气治理方案的设计，提高工作质量，制定本标准1 主题内容与适用范围1.1 主题内容本标准规定了燃烧烟气治理方案设计的一般性原则、方法、内容及要求1.2 适用范围本标准适用于发电机尾气，锅炉烟气，热水炉、压铸机、搪胶炉、溶铝炉废气，厨房火烟等燃烧烟气治理的方案设计2 设计风量的确定2.1 发电机组排烟量（1）根据发电机组的型号查阅产品说明书确定排烟量2）无法确定发电机组型号，则根据发电机的排烟管规格按下式估算排烟量：………………………………………………①式中：Q—发电机组排烟量，m3/h； n—排烟管的数量，个； D—排烟管的直径，m； 30～40—烟管内的排气速率,m/s2.2 锅炉排烟量 （1）已安装引风机以风机铭牌上的额定风量为准风机数据无法找到，按下式进行估算：……………………………………………………②式中：Q—锅炉排烟量，m3/h； D—排烟管的直径，m； 20～30—烟囱内的排气速率,m/s。
2）按锅炉型号（蒸发量）估算，0.5t/h锅炉2000m3/h，1t/h锅炉3000～4000m3/h，2t/h锅炉6000～8000m3/h，3t/h锅炉9000～10000m3/h，4t/h锅炉12000～15000m3/h2.3 厨房火烟废气治理 （1）按炉头计算，每个炉头排烟量：800～1200m3/h （2）根据排烟管的直径按②式计算2.4 热水炉、压铸机、搪胶炉、熔铝炉排烟量一般排烟量很小，没有装引风机（靠高温排气），量取排气管的直径按②式计算2.5 现场勘察应量取排烟管的周长，通过计算确定直径，不可毛估2.6 确定设计风量的同时应选取所配风机的型号，风量应匹配，风量无法匹配以风机的额定风量为准3、排放标准发电机尾气执行国家标准（GB16297-1996）《大气污染物综合排放标准》中的二级排放标准；其余燃烧烟气一律执行广东省地方标准（DB44/27-2001）《大气污染物排放限值》中的二级标准4 设计工艺的确定4.1 基本原则一般采用喷淋洗涤湿式除尘，加碱脱硫工艺喷淋液循环使用，定期外排，一般不配套废水处理设施（用户特别要求的除外）烧柴废气烟气较黑，只进行洗涤，但除尘效果要好；燃油（柴油）废气在洗涤的同时应加碱脱硫；燃煤、燃重油项目东莞已禁止报批。
4.2 发电机尾气治理工艺4.2.1 工艺的确定原则 （1）发电机尾气靠背压排气，一般不加引风机，治理系统尽量简化，以减少系统阻力 （2）燃烧效果较好的发电机一般只在开机时烟气较黑，不必设置太复杂的工艺 （3）根据用户的经济实力确定工艺，工程预算应在用户可承受范围内 （4）根据项目的具体特点确定治理工艺 （5）原则上每台发电机组配置1套治理系统，以免引起发电机组“回水” （6）不推荐采用填料塔、旋流板塔等阻力大、易堵塞的设备 （7）尾气治理时因喷淋洗涤、烟气扩容等因素，本身有很好的降噪效果，不必在尾气管上再加装消声器，以免增大阻力 (8)要求较严的企业，可以配套废水处理系统，或设置简单的干化池过滤废水4.2.2 发电机尾气治理可根据具体情况，选用以下工艺： （1）燃烧效果较好，烟气较白，用户要求投资额较小的项目，采用较简单的“水浴冲击法”或“空心喷淋法”工艺 （2）发电机组数目较少，要求治理效果较好，采用“水浴+喷淋”一体化成套设备工艺 （3）发电机组数目众多，采用“旋风水漠除尘”工艺，每台机组设置1个旋风塔，多个塔共用1个循环水池和1套加药装置，每塔配1个循环水泵。
尾气管上已安装二级消声器，高度较大，应选用“上进风”旋风水膜除尘工艺 （4）发电机组燃烧效果较差，或用户要求较高的除黑烟效果时，选择“旋流板塔除尘脱硫”工艺4.3 净化系统设计 目前东莞市环保局认可、推荐的工艺为“旋流板塔除尘脱硫工艺”烧柴锅炉只需保证洗涤除尘效率，燃油锅炉需加碱脱硫4.3 其它燃油烟气治理工艺 厨房燃烧烟气在经济许可的情况下，可以采用“炉头改造”工艺烧柴或不进行炉头改造的项目，可采用“双层喷淋塔”、“填料塔”等工艺，需加引风机 热水炉、压铸机、搪胶炉、溶铝炉等其它燃油废气，类似于锅炉废气治理，风量较小（小于5000m3/h）的项目采用“填料塔”工艺，风量较大的采用“旋流板塔”工艺，均需加引风机5 治理系统设计5.1 排烟管 排气流速:20～30m/s （取低值可降低排气噪声但投资增大） 排气管直径按下式计算：…………………………………………………③式中：D—排气管直径，mm； Q—设计风量，m3/h 根据计算结果圆整，也可以按《全国通风管道计算表》选取 风管采用厚无缝钢管(外壁刷黑色高温防锈漆)，或采用1.2～2.0厚的304（或316）不锈钢管。
5.2 喷淋塔5.2.1 空塔气速V填料塔： V=2.0～3.0m/s （适用于小烟量的厨房火烟或压铸机、搪胶炉等废气）旋流板塔： V=2.5～4.2m/s（适用于大烟量的锅炉废气，烧木柴取低值）旋风水膜塔：V=3.5～4.5m/s（适用于发电机尾气）空心喷淋塔：V=3.0～4.0m/s（适用于发电机尾气）5.2.2 停留时间T 烟气在塔内停留时间：T=1.2~1.8s5.2.3 塔体直径D计算 …………………………………………………④式中：D—喷淋塔直径，mm； Q—设计风量，m3/h； V—空塔气速，按5.2.1条选取，m/s根据计算结果，并按下式核算周长（L）进行调整： ………………………………………………………………………⑤式中：L—设备断面周长， m； D—设备直径，mm；微调设备直径，使周长为整数，如：2.5，3.0，3.5，4.0等等，以免浪费材料5.2.4 设备高度计算喷淋塔高度H按下式计算： …………………………………………………………⑥式中：H—设备高度，m； Q—设计风量，m3/h； T—废气在塔内停留时间1.2~1.8s； D—设备直径，m。
设备不建议太高（3.5~4.5m高左右），如太高应调小空塔气速同时，筒体高度应为1.0（或0.5）的整数倍，以免浪费板材5.2.5 喷头设置 一般采用0.5英寸的螺旋喷嘴材质为铜或不锈钢 喷嘴数量按下面两种方法计算：① 按塔体直径计算：……………………………………………………………⑦式中：n1—喷嘴数量，个； D—设备直径，m； 0.2—单个喷嘴的服务面积，0.2m2/个②按液气比计算：……………………………………………………………⑧ 式中：n2—喷嘴数量，个； Q—设计风量，m3/h； L—液气比，取值1～2L（水）/m3（气）·h； 2.7—喷嘴的额定流量，2.7m3/h上述两种计算结果应互相校核，当n1比n2小得多时，以n2为准，需设置2（或3）层喷头；当n1比n2大得多时，以n1为准喷头的间距为250mm喷头的布置方式有以下几种：①一字形（2~3个）；②十字形（3~5个）；③环形（3~5个）；④同心圆（4~6个）⑤梅花形（6个以上） 根据喷头的数量选取不同的布置方式，如图1所示。
喷头的数量和布置方式，决定了洗涤效率的高低，必须高度重视旋流板塔外内不设施喷头，靠高速旋转的气流使液滴雾化喷头处应设置检修孔 图1 喷头的布置方式5.2.6 脱水器喷淋后的废气应进行脱水，常用的脱水方式有以下几种：（1） 加大塔径，降低流速脱水，流速为2～2.5m/s；（2） 设置波纹板脱水，间距为20～30mm；（3） 设置填料、或几层格网脱水（效果较差）；盲板叶片罩筒集液槽（4） 反向安装旋流板脱水（适应于有风机、流速较大的塔体）5.2.7 旋流板部件计算 旋流板如右图所示： 旋流板筒体直径D按④式计算 旋流板叶片直径D1按下式计算：……………………………⑨ 盲板直径D2按下式计算：………………………………⑩ 图2 旋流板式中：D—塔体直径，mm； D1—叶片直径，mm； D2—盲板直径，mm罩筒高度h按下式计算：………………………………………………………⑾式中：h—罩筒高度，mm（一般为50~120mm）； D1—叶片直径，mm； m—叶片数量，一般为24片； —叶片仰角，一般为250； —板材厚度，不锈钢2~3mm，钢板4~6mm。
集液槽宽度B按下式计算：……………………………………………………………………⑿ 两层旋流板的间距为：300~450mm 塔体总高度：3500~40005.2.8设备村质 发电机尾气因温度很高，腐蚀速度较快，宜采用316不锈钢材质（只在工程投资不允许时才采用304或A3钢材质） 其余燃烧烟气治理宜采用304不锈钢材质，条件要求较高时采用304材质，投资较低时采用钢防腐结构甚至砖混结构6 循环水泵一般采用316（或304）不锈钢耐腐蚀离心水泵泵的扬程取15~25m泵的额定流量Q泵按循环水流量Q水的1.1~1.2倍选取，即：………………………………………………………………⒀循环水量Q水按下述两种方法计算：①安装有喷头的按喷头数量计算：…………………………………………………………………………⒁ 式中：Q水—循环水总流量，m3/h； n— 喷头的数量，个； 2.7—单个喷头的额定流量为2.7 m3/h②不安装喷头的（如旋流板塔或穿孔管喷淋）按气液比计算： ……………………………………………………………⒂ 式中：Q水—循环水总流量，m3/h； Q— 设计处理风量，m3/h； (1~2)—液气比取值1~2L /m3·h。
每套治理装置单独设置1台循环水泵，如果泵的连续运行时间经常超过6小时，应考虑设置备用水泵水泵应设置液位控制，低水位自动停泵，并考虑与发电机或引风机联锁，以实现自动运行7 循环水池单个喷淋塔宜与循环水池组合在一起，以形成一体化装置多个喷淋塔宜共用1个循环水池（特别是需要脱硫的项目），共用1个水池只需配置1套加药系统，可以节省投资循环水池的容积V按下式计算：……………………………………………………………⒃式中：V—循环水池的容积，m3； Q水—循环水的流量，m3/h； （5～10）—避免泵频繁启动的停留时间计算出容积后再确定循环水池的尺寸长度、宽度一般取板材宽度（1.0m或1.22m）的整数倍如布置在。
