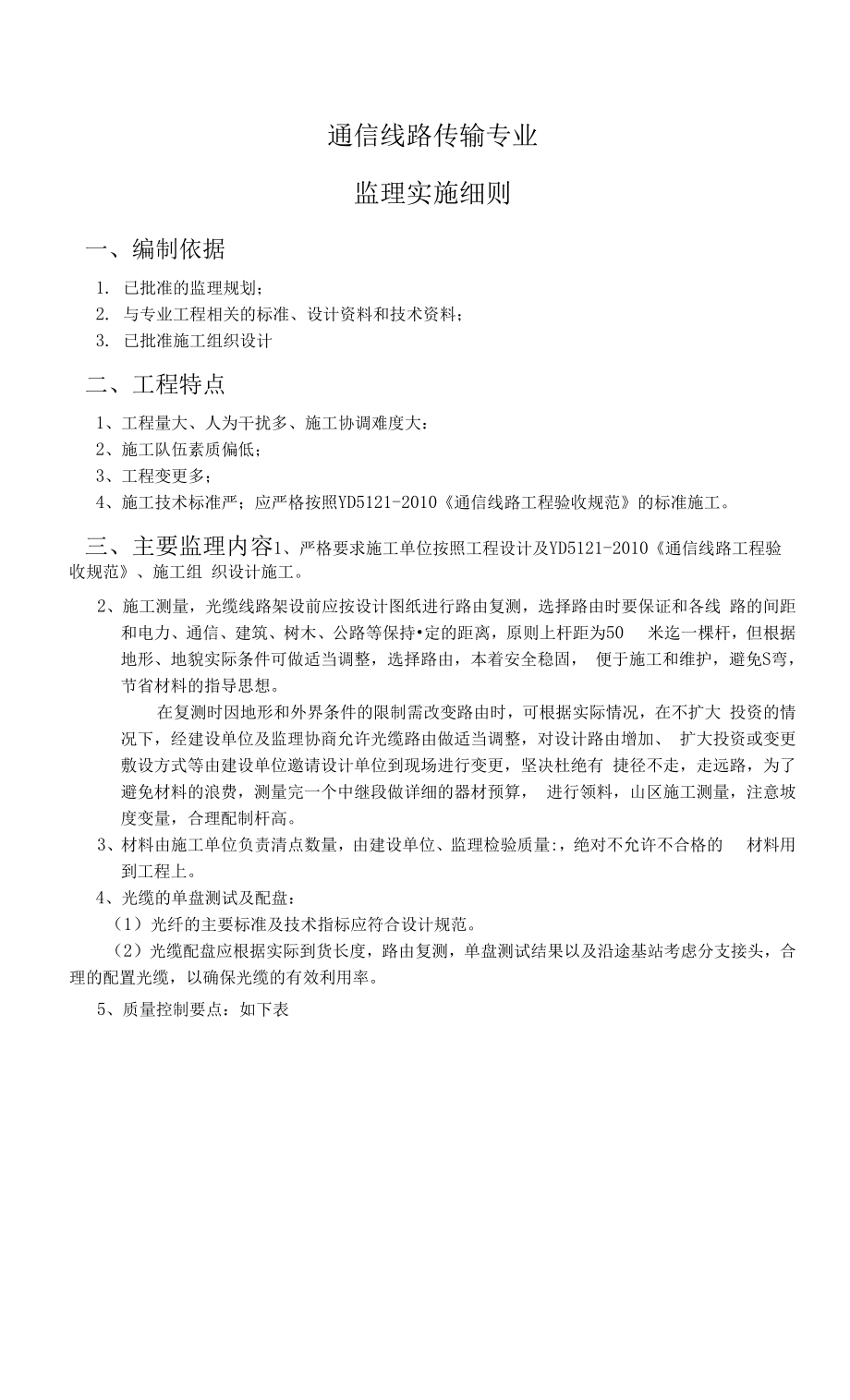

通信线路传输专业监理实施细则一、编制依据1. 已批准的监理规划；2. 与专业工程相关的标准、设计资料和技术资料；3. 已批准施工组织设计二、工程特点1、工程量大、人为干扰多、施工协调难度大：2、施工队伍素质偏低；3、工程变更多；4、施工技术标准严；应严格按照YD5121-2010《通信线路工程验收规范》的标准施工三、主要监理内容1、严格要求施工单位按照工程设计及YD5121-2010《通信线路工程验收规范》、施工组 织设计施工2、施工测量，光缆线路架设前应按设计图纸进行路由复测，选择路由时要保证和各线 路的间距和电力、通信、建筑、树木、公路等保持•定的距离，原则上杆距为50 米迄一棵杆，但根据地形、地貌实际条件可做适当调整，选择路由，本着安全稳固， 便于施工和维护，避免S弯，节省材料的指导思想在复测时因地形和外界条件的限制需改变路由时，可根据实际情况，在不扩大 投资的情况下，经建设单位及监理协商允许光缆路由做适当调整，对设计路由增加、 扩大投资或变更敷设方式等由建设单位邀请设计单位到现场进行变更，坚决杜绝有 捷径不走，走远路，为了避免材料的浪费，测量完一个中继段做详细的器材预算， 进行领料，山区施工测量，注意坡度变量，合理配制杆高。
3、材料由施工单位负责清点数量，由建设单位、监理检验质量:，绝对不允许不合格的 材料用到工程上4、光缆的单盘测试及配盘：（1）光纤的主要标准及技术指标应符合设计规范2）光缆配盘应根据实际到货长度，路由复测，单盘测试结果以及沿途基站考虑分支接头，合理的配置光缆，以确保光缆的有效利用率5、质量控制要点：如下表项目质量控制要点控制手段立杆（1）电杆的位置及洞深（2）电杆的垂直度（3）角杆的位置（4）杆根装置的规格、质量（5）杆洞的回土夯实（6）杆号现场检验拉线与撑杆（1）拉线程式、规格、质量（2）拉线方位与缠扎或加固规格（3）地锚质量（含埋深与制作）（4）地锚出土及位移（5）拉 线坑回土（6）拉线、撑杆距、高比（7）撑杆规格、质量（8）现场检验撑杆与电杆接合部位规格、质量（9）电杆是否进根（10）撑杆洞回土等架空吊线（1）吊线规格（2）架设位置（3）装设规格（4）吊线终结及接续质量（5）吊线附属的辅助装置质量（6）吊线垂度等现场检验架空光缆（1）光缆的规格、程式（2）挂钩卡挂间隔（3）光缆布放质量（4）光缆接续质量（5）光缆接头安装质量及保护（6）光缆引 上规格、质量（包括地下部分）（7）预留光缆盘放质量及弯曲 半径（8）光缆垂度（9）与其他设施的间隔及防护措施现场检验管道敷设（1）管道基础：位置、高程、规格；混凝土标号及质量；特殊 规定的处理；障碍物处理情况（2）铺设管道：位置、断面组合、 高程；管道接续质量；抹顶缝、边缝、管底八字质量；填管间 缝及管底垫层质量（3）人（手）孑L、通道掩埋部分：砌体及墙 面处理质量；混凝土浇灌质量：管道入口外侧填充情况、质量； 结合部位质量隐蔽工程 签证、旁 站管道光缆（1）塑料子管规格（2）占用管孔位置（3）子管在人孔中留长 及标志（4）子管敷设质量（5）子管堵头及子管口盖（塞子） 的安装（6）光缆规格（7）光缆管孔位置（8）管口堵塞情况（9） 光缆敷设质量（10）人孔内光缆走向、安放、托板的衬垫（11） 预留光缆长度及盘放（12）光缆接续质量及接头安装、保护（13） 人孔内光缆的保护措施隐蔽工程 签证直埋光缆（1）光缆规格（2）埋深沟底处理（3）光缆接头坑的位置及规 格（4）光缆敷设位置（5）敷设质量（6）预留长度及盘放质房（7）光缆接续及接头安装质量（8）保护设施的规格、质量（9） 防护设施安装质量（10）光缆与其它地下设施的间距（11）引 上管、引上光缆设置质量（12）回土夯实质量（13）长途光缆 护层对地绝缘测试隐蔽工程 签证、旁 站四、监理实施细则1、杆路部分:a）杆洞深必须符合设计埋深要求。
b）电杆竖立后，直线杆应成一条直线，不得有跳眼，眉毛弯或S弯，电杆应正直， 杆根左右不超过5公分，角杆应路转角点内移，水泥杆的内移值为10T5 厘米，木杆内移值为20-40厘米，因地形限制装撑杆的角杆可不内移，终端杆立 起后应向拉线侧倾斜10-20厘米.c）护杆装置在易受车撞、水冲、或经常堆积杂物之处，应设护杆桩、水围桩、石笼、 石护墩等保护装置d）水泥杆环向裂纹不超过2亳米，纵向裂纹不超过1毫米混凝土破碎部分不超过 杆身围长的1/3，木杆腐朽或鸟啄宽度不超过1 0厘米，深度不超过杆径的1 / 3e）不允许防雷地线与避雷线混装f）每个吊线电气断开的中间杆做一处吊线接地，电气连通的每隔5 0 0米做一处吊 线接地g）木杆的地线采用4. 0铁线，地线与吊线用另缠法固定h）拉线按每8棵电杆一处人字拉线，每32棵杆电杆一处四方拉线装置，遇到特殊 情况可适当调整位置i）人字拉线可使用与光缆吊线同程式的钢绞线，地锚部分可用地锚铁柄顺线拉线 要加大•个程式的钢绞线制作，拉线距高比应该为1： 1,因地形限制等原因允 许正负偏差1/4j）角杆拉线出土位置偏差不超过5厘米，普通拉线不超过10厘米，地锚铁柄出土 为3 0— 6 0厘米。
k）光缆吊线夹板距杆梢的距离应不小于50厘米，特殊情况下也不应该小于25厘米l）在同一杆路上架设两层吊线时，两吊线间的距离应为40厘米m）光缆吊线在终端杆及角深大于15米的角杆等应做吊线终结，吊线每隔1. 5公里 一-2公里应施做电气断开n）吊线与建筑物、树木、电力线、通信线的距离以通信网线路工程验收规范为准， 铁路吊线垂直7. 5米，省道、国道、县道地面垂直距离6. 5米，乡间小路为5. 5 米o）引上管采用热镀锌80毫米，钢管出土高度为2. 5米，下部围弯，埋深0.5米， 内穿28/32毫米3色子管3根，子管穿放到吊线处做1米长的防水弯，3根子管 在电杆上用皮线每隔30厘米捆扎二道，要求捆扎垂直、牢固，子管与钢管连接 处用胶带做防水保护P）架空光缆挂钩全部采用25亳米挂钩，挂钩间距50厘米，左右偏差不大于5厘米， 光缆敷设应平直，无扭曲，无机械操作，严禁光缆受力过大，过分弯曲和背扣， 避免在水泥尖石地面上拖拉擦伤外护层q）光缆每隔10棵杆做盘留，盘留架设置路前进方向盘留10米，接头杆采用 双盘留架，每个盘留架盘留10-15米，每棵杆预留弯的最低点距掉线20—30 厘米，每条线路保持一致。
光缆预留处用90厘米聚乙烯软管保护r）光缆每棵预留由吊线夹板起每50厘米处用单芯皮线捆扎8字，并用50厘米PVC 软管在电杆处做保护s）架空光缆的防雷措施，郊外杆路所有拉线均设拉线式地线，（包括防风拉线杆）， 光缆接头杆，局（站）前5棵杆均设直接入地式的避雷线t）与高压（10KV以上）电力线交越时，电力线两侧的杆应设防雷地线，与电力线 交越的时1KV以下电力线净距1. 25米，1-10KV净距2. 0米，35-110KV净距3.0 米u）吊线在接头时用隔电子断开，预算中平均每2000米做一处冶线接续，吊线在进 入基站终端杆前2-2.5米处用隔电子断开，光缆余留应盘放在终端杆的预留架 上v）架空线路与电力线交越时应加装绝缘保护管，长度应超出电力线两恻各2米w）工程完工后喷杆号时杆号应距地面2. 5米x）严禁把多余光缆盘留在机房顶上2、直埋、管道部分a）直埋挖沟埋深应符合设计标准b）标石分为直线、转角、接头、监测、预留和地下障碍物等标石c）标石埋设应位置准确、埋设正直、齐全完整、油漆一致、编写正确、字迹清楚d）标石埋设规定：标石尽量埋设在不易变迁位置，不影响耕作和交通直线标石埋 设路的正上方，面向传输方向，当线路沿公路敷设旦其间距离附近时可面向 公路；转角标石埋路转角的交点上，面向内角；接头处的标石埋在直线线路 上，面向接头；监测金属护套对地绝缘电阻的接头处采用监测标石；预留标石埋 在预留处的直线线路上，面向预留；地下障碍物标石面向始端。
标石的编号以一个中继段为独立的编号单位，编号顺序自A端至B端，或按设计 文件/竣工资料规定f）直线标石设置距离应在50—100米/块，经过村庄或城乡结合部等特殊地段可适 当加密标石j）标石埋深60厘米，出土部分为40+5厘米，出土部分倾斜不超过2厘米，标石的 周围应夯实，根据要求可采用高标石h）障碍处理后，在增加新的线路设备及与后设的地下管线，建筑物的交越点处应增 加新标石i）同沟敷设多条直埋线路时，只在其路由上埋设一块标石，在接头处各自分别埋设 一块接头标石，且标记应有明显区别g）直埋线路的埋深应符合下表规定，最前不小于要求埋深的2/3,否则应使线路下 落，或采取必要的保护措施k）直埋光缆与易塌方的作业坑的净距不小于5米，小于5米的必须采取保护措施 距其他腐蚀性的坑池最小净距为3米l）定期检查人孔内的托架、托板、是否完好，标志是否清晰醒目，光缆的外护层及 接头盒有无腐蚀、损坏、或变形等情况m）人（手）孑L、进线室、走线架、终端ODF架的光缆及尾纤应保持清洁无污垢、 走线合理、排列整齐、必须有明显的标志、并标明光缆线路名称、中继段名称、 芯数、预留要注明长度光缆、预留光缆和接头盒固定要可靠。
n）管道或人孔有无沉陷、破损及井盖丢失等情况，及时采取措施进行修复人孔内光缆上是否有淤泥污垢，管道人孔内是否有积水P）人（手）孔内的光缆应尽量靠近人（手）孔上覆并靠壁固定，预留光缆装设预留 架并固定牢靠，接头盒固定要牢靠，光缆的弯曲半径必须大于光缆外径的1 5倍q）人（手）孔内光缆必须用波纹管等塑料软管保护，两端与塑料子管相连并固定（P VC胶带缠绕）r）人（手）孔内的光缆必须要沿孔壁按顺序固定，不得在人（手）孔内直穿或相互 交叉s）进线室内的光缆必须达到整洁、美观、托架或走线架上的光缆必须有塑料子管或 软管保护并固定牢靠，预留观澜符合曲率半径要求t）进、出局光缆内金属体接地良好u）如果在巡查过程中发现管道、人（手）孔己被损坏，又查无其人或单位，则应报 告主管部门，组织人力及时修复v）人（手）孔上方严禁堆放大量物资及盘留，以免一旦发生事故，影响线务人员进 入该人（手）孔及时检修光缆w）在巡查过程中发现人（手）孔盖丢失、破碎和管道受损等情况，应立即更换并检 查人（内）孔光缆是否受损，若在同一地点多次发生此类情况应调查发生的原因x）做好管道线路路由沿线的宣传工作，严禁在人（手）孔附近防火，严禁在管道人 （手）孔内倾倒垃圾和其他废料。
y）空余管孔要完全密封，以防淤泥进入管道影响下次使用z）管道敷设光缆要核对其占用管孔和设计或原始资料是否一致人（手）孔上要有 明显的标志和编号当人（手）孔表面低于路面或地表面1（）厘米以上时要长井脖， 当井脖大于50厘米时要长上覆当人（手）孔高于路面5厘米时要降井脖核心机 房与汇聚机房的进局井的封堵，要求从主干分歧井开始双面封堵，光缆挂牌要求字 体清楚准确整齐3、室内光缆部分：a）终端杆与机房做软吊时应用钢绞线连接，但其垂度必须接近吊线标准，绑扎要合 理、美观、牢固进出基站光缆要采用软管保护b）光缆进入机房预留25-30米，光缆的布放应整齐、美观并捆扎牢固，本工程光缆 不得与其它线缆相互绑扎c）在施工中要确保人身及设备的安全2013-5-02。
