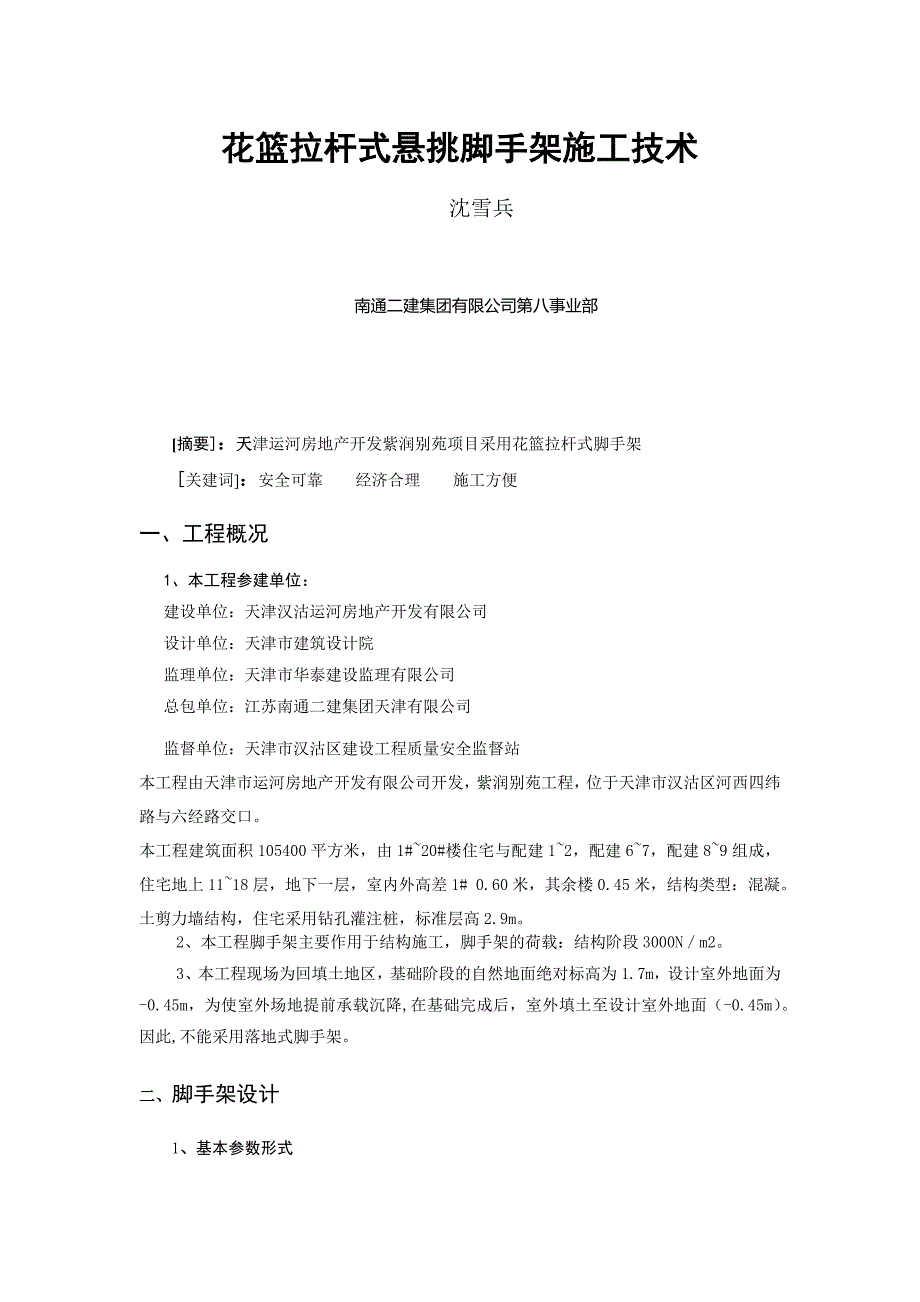

花篮拉杆式悬挑脚手架施工技术沈雪兵南通二建集团有限公司第八事业部[摘要]：天津运河房地产开发紫润别苑项目采用花篮拉杆式脚手架[关建词]：安全可靠 经济合理 施工方便一、工程概况1、本工程参建单位：建设单位：天津汉沽运河房地产开发有限公司设计单位：天津市建筑设计院监理单位：天津市华泰建设监理有限公司总包单位：江苏南通二建集团天津有限公司监督单位：天津市汉沽区建设工程质量安全监督站本工程由天津市运河房地产开发有限公司开发，紫润别苑工程，位于天津市汉沽区河西四纬路与六经路交口本工程建筑面积105400平方米，由1#~20#楼住宅与配建1~2，配建6~7，配建8~9组成，住宅地上11~18层，地下一层，室内外高差1# 0.60米，其余楼0.45米，结构类型：混凝土剪力墙结构，住宅采用钻孔灌注桩，标准层高2.9m2、本工程脚手架主要作用于结构施工，脚手架的荷载：结构阶段3000N／m23、本工程现场为回填土地区，基础阶段的自然地面绝对标高为1.7m，设计室外地面为-0.45m，为使室外场地提前承载沉降,在基础完成后，室外填土至设计室外地面（-0.45m）因此,不能采用落地式脚手架二、脚手架设计1、基本参数形式悬挑架采用扣件式双排钢管脚手架，自2层楼面以上设置，使用悬挑架的楼号共有2个房型，悬挑形式分别见下表： （一）6#、7#、8#、9#、10#、11#、12#、15#、16#、17#、18#、19#、20#楼（11层）：项目内容参数备注脚手架形式纵向总长度（m）35.97横向总长度（m）13.54立杆纵距（m）≤1.50立杆横距（m）0.90标准步距（m）1.80内立杆距墙（m）0.30小横杆伸出长度（m）≥0.15剪刀撑间距≤9m一道剪刀撑角度45°-60°拉接点间距按二步二跨梅花型布置脚手板45㎜厚木方操作层及底排满铺围护立网绿色密目网封闭式全挂底层、间隔层围护（包括临墙）每4层且≤10m一道满铺承重兜网外挑水平网白色承重网≤10m一道踢脚板180高多层板作业层悬挑架形式基本结构檐高（m）31.9最高结构檐高（m）33.50悬挑架层数21层顶、6层顶下段挑架高度（m）14．508步架上段挑架最高度（m）14．508步架基本悬挑形式简支斜拉见节点图（二）1#、2#、5#楼为（17层）13#、14#楼为（16层）3#、4#楼为（18层）项目内容参数备注脚手架形式纵向总长度（m）32横向总长度（m）14．78立杆纵距（m）≤1.5立杆横距（m）0.90标准步距（m）1.80内立杆距墙（m）0.30小横杆伸出长度（m）≥0.15剪刀撑间距≤9m一道剪刀撑角度45°-60°拉接点间距按二步二跨梅花型布置脚手板45㎜厚木方操作层2步及底排满铺围护立网绿色密目网封闭式全挂底层、间隔层围护（包括临墙）每4层且≤10m一道满铺重兜网外挑水平网白色承重网≤10m一道踢脚板180高多层板作业层悬挑架形式女儿墙上口高（m）52.8悬挑架层数31层顶、7层顶、13顶起挑每个挑架高度（m）17.410步架悬挑形式外伸斜拉见节点2、 悬挑架形式和做法根据不同的结构平面位置，采取2种悬挑形式：即基本悬挑形式1.26m~1.5和转角加长型悬挑形式2.30m~2.40m。
1）常规部位采用的基本悬挑形式：常规部位即外墙临边无挑板部位，悬挑架的形式为简支节点斜拉式，悬挑钢梁采用16#工字钢，悬挑水平钢梁长1.26米，内端与外墙结构梁用20mm直径穿孔高强螺栓固定,外立杆内侧焊吊环,上吊点在上一楼层外墙梁上预留孔眼,斜拉杆用￠20mm圆钢配花篮螺栓调节长度见下图： 图1悬挑脚手剖面图 节点1-1节点2-2节点1 节点1单根斜拉杆连结双根斜拉杆与挑梁连接图节点2）遇转角加长处悬挑形式遇转角处可设置加强型钢挑梁和采用双根加长型挑梁，见下图：3）脚手架形式 连墙件扣件连接示意图 立、横杆连接示意图3、悬挑脚手架的平面布置 见图 立面图三、脚手架的搭设1、搭设领导小组组 长范冲强副组长黄卫星组 员蔡永义 沈雪兵 凌 强 张 忠 钱 伟 姜金飞2、材料准备序号名称及规格用途备注1预埋管穿螺丝公司机械车间加工216#工字钢悬挑梁312#工字钢转角连系梁4¢20圆钢及花篮螺栓斜拉杆自购56m钢管立杆自购66m钢管纵向水平杆自购76m钢管横向水平杆自购83m钢管调整节头位置自购92.5m钢管连墙杆自购101.5m钢管连墙杆柱箍自购116m钢管剪刀撑自购12直角扣件连接作用自购13对接扣件连接作用自购14旋转扣件连接作用自购15木脚手板铺板层、挡脚板自购加工16安全网围护自购1714号铁丝固定安全网自购3、悬挑架搭设1）先搭设1层的落地脚手架，地基要夯实并铺上统长木板，即作2层楼面施工的脚手架和安全围护，也作悬挑架的搭设平台，注意落地架的立杆位置要与悬挑架的立杆位置相互错开。
上段的悬挑梁安装以下段脚手架作为安装平台2）在底层脚手架外侧，根据悬挑架标高单独设置1道纵向水平杆，用于搁置悬挑梁的外端3）二层楼结构外墙梁支模时，按照脚手架平面布置图，预埋内径￠22mm的PVC预留孔管，用于固定挑件螺栓，位置要正确4）在二层楼面结构的平台模板上，按脚手架平面布置图预埋水平挑梁的锚固螺栓预埋件，并套上2PVC管，用于固定水平挑梁，位置要正确5）2层楼面结构外墙模板拆除后，放出楼面挑梁的位置线，安装水平挑梁并固定，外端搁置于1层落地架的外侧纵向水平杆上，因水平挑梁均用于有外挑板的部位，为使受力点不在外挑板上，挑梁底在外墙的梁中位置填1块优质多层板，为防止挑梁斜拉杆受力后向室内方向水平位移，水平挑梁的下底在建筑物外边焊1块型钢挡板6）在外墙梁的内侧模板拆除后，确定混凝土强度最低值达到C20，方可安装简支式挑梁并坚固螺帽，外端搁置于1层落地架的外侧纵向水平杆上7）三层楼结构外墙梁支模时，在上下对应悬挑梁位置预埋内径￠22mmPVC预留孔管，并且预留孔两侧各增加2道￠8的箍筋用于固定斜拉杆附墙件，位置要正确8）三层外墙梁的内侧模板拆除后，安装斜拉杆附墙件，与下吊点上的拉杆和花篮螺栓连接并紧固螺帽，使挑梁受力。
9）按照脚手架平面图在地面加工转角处的型钢连梁，利用塔吊安装，与挑梁焊接，并安装转角处斜拉杆10）检查悬挑架各节点部位，合格后安装脚手架4、脚手架搭设1）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步2）每搭完一步脚手架后应按《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）表8.2.4 的规定校正步距纵距横距及立杆的垂直度3）立杆搭设应符合下列规定：（1）严禁将外径48mm 与51mm的钢管混合使用2）立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3，开始搭设立杆时应每隔6 跨设置一根抛撑直至连墙件安装稳定后方可根据情况拆除3）当搭至有连墙件的构造点时在搭设完该处的立杆、纵向水平杆、横向水平杆后应立即设置连墙件4）立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m4）纵向水平杆搭设应符合下列规定：（1）纵向水平杆宜设置在立杆内侧其长度不宜小于3 跨2）纵向水平杆接长宜采用对接扣件连接 （3）纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。
（4）搭接长度不应小于1m 应等间距设置3 个旋转扣件固定端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm5）横向水平杆搭设应符合下列规定：（1）主节点处必须设置一根横向水平杆用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不应大于150mm，在双排脚手架中靠墙一端的外伸长度不应大于0.4l且不应大于500mm2）作业层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/23）双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上4）双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm6）脚手架必须设置纵横向扫地杆纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上7）连墙件剪刀撑横向斜撑等的搭设应符合下列规定：（1）每20~40㎡设置一个连墙点，脚手架越高，连墙点的设置越密，连墙点的设置位置遇到洞口、墙体构件、墙边或窄的窗间墙等时，应在近处补设，不得取消连墙点的竖向间距应≤6m脚手架上不未设置连墙点的自由高度不得大于6m2）为确保脚手架整体稳定和抵抗侧力作用，外侧面自下而上连续设置剪力撑。
剪力撑得斜杆与水平面的交角宜在45°~60°之间，水平投影宽度应不小于2跨或4m和不大于4跨或8m斜杆与脚手架基本构架杆件加以可靠连接，且斜杆相邻连接点之间杆段长细比不得大于60钢管搭接不小于1.2米，并且搭接连接不小于3只扣件8）门洞搭设应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）第6.5节的构造规定9）扣件安装应符合下列规定：（1）扣件规格必须与钢管外径相同；（2）螺栓拧紧扭力矩不应小于40N·m 且不应大于65N·m；（3）在主节点处固定横向水平杆纵向水平杆剪刀撑横向斜撑等用的直角扣件旋转扣件的中心点的相互距离不应大于150mm4）对接扣件开口应朝上或朝内；（5）各杆件端头伸出扣件盖板边缘的长度不应小于100mm10）作业层挡脚板的搭设应符合下列规定：（1）栏杆和挡脚板均应搭设在外立杆的内侧；（2）上栏杆上皮高度应为1.2m；（3）挡脚板高度不应小于180mm4）中栏杆应居中设置11） 脚手板的铺设应符合下列规定：（1）脚手板应铺满铺稳离开墙面120~150mm；脚手板对接平铺时接头处必须设两根横向。
