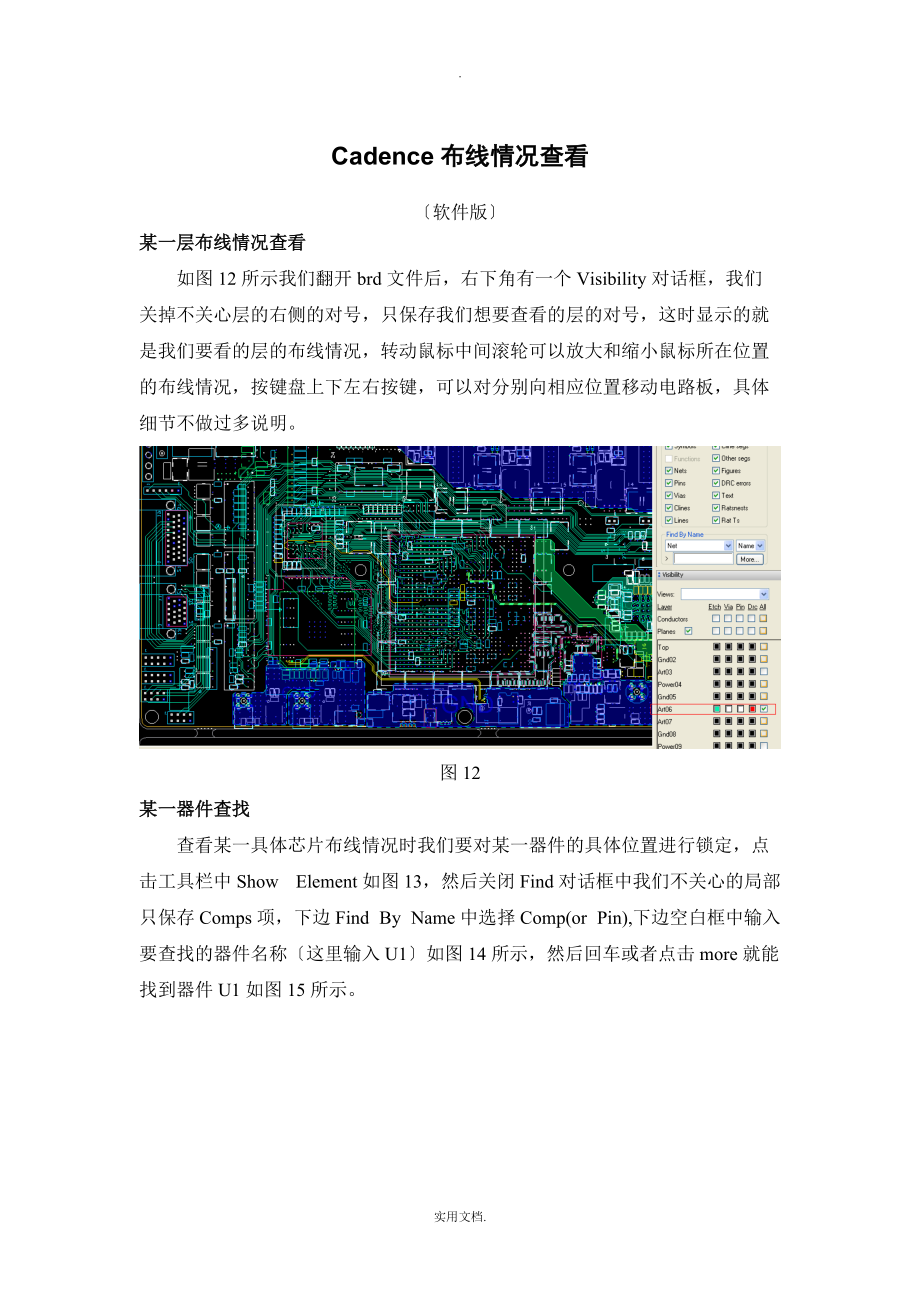

Cadence布线情况查看〔软件版〕某一层布线情况查看 如图12所示我们翻开brd文件后，右下角有一个Visibility对话框，我们关掉不关心层的右侧的对号，只保存我们想要查看的层的对号，这时显示的就是我们要看的层的布线情况，转动鼠标中间滚轮可以放大和缩小鼠标所在位置的布线情况，按键盘上下左右按键，可以对分别向相应位置移动电路板，具体细节不做过多说明图12某一器件查找 查看某一具体芯片布线情况时我们要对某一器件的具体位置进行锁定，点击工具栏中Show Element如图13，然后关闭Find对话框中我们不关心的局部只保存Comps项，下边Find By Name中选择Comp(or Pin),下边空白框中输入要查找的器件名称〔这里输入U1〕如图14所示，然后回车或者点击more就能找到器件U1如图15所示图13图14图15CAD几何结构显示与关闭 在核对PCB布线情况的时候很多时候要查看布线情况是否符合咱们以前画的CAD文档物理尺寸结构，在option对话框中，Active Class and Subclass下拉菜单中我们选择Board Geometry选项，Board Geometry下边的下拉菜单项选择择之前的CAD文件〔咱们这里是0617〕，左边框中的颜色如果和CAD文件颜色相同那么显示CAD几何结构，如果左边方框为黑色那么不显示CAD几何结构。
图16就是显示物理结构的情况图16器件标号显示与关闭 Active Class and Subclass下拉菜单中我们选择Ref Des选项，Ref Des选项下边的下拉菜单项选择择Silk screen_TOP，左边方框中为黑色或白色表示器件标号显示或者不显示图17就是显示器件标号的情况图17实用文档.。
