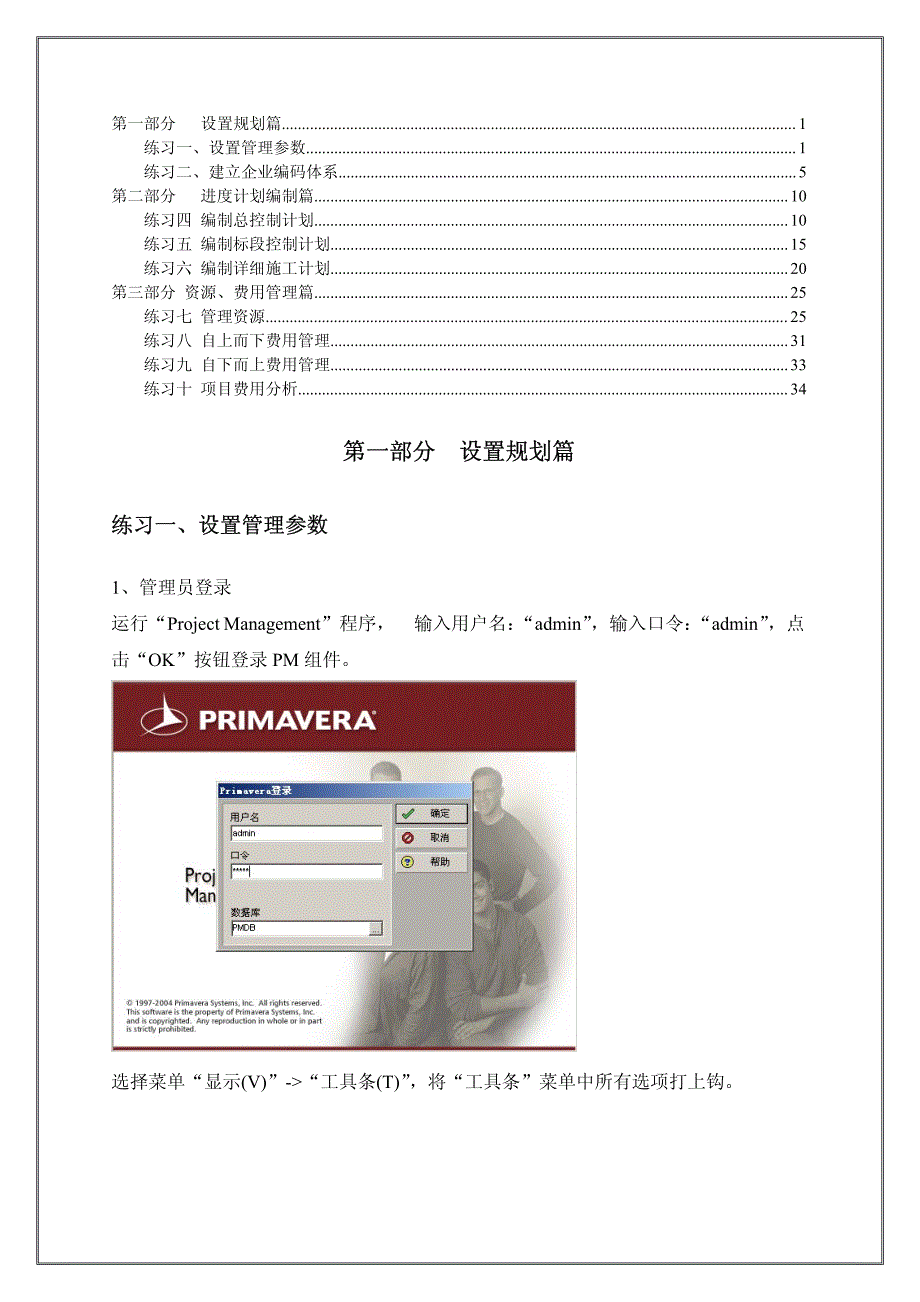

第一部分设置规划篇1 练习一、设置管理参数1 练习二、建立企业编码体系5 第二部分进度计划编制篇10 练习四 编制总控制计划10 练习五 编制标段控制计划15 练习六 编制详细施工计划20 第三部分 资源、费用管理篇25 练习七 管理资源25 练习八 自上而下费用管理31 练习九 自下而上费用管理33 练习十 项目费用分析34 第一部分设置规划篇第一部分设置规划篇 练习一、设置管理参数练习一、设置管理参数 1、管理员登录 运行“Project Management”程序，输入用户名： “admin” ，输入口令： “admin” ，点 击“OK”按钮登录 PM 组件 选择菜单“显示(V)”-“工具条(T)” ，将“工具条”菜单中所有选项打上钩 2 2．修改管理设置 选择菜单“管理员(A)”-“管理设置(P)…” ，按下图设置管理参数中的“单价 类型”的“用户定义标题” 3．定义管理类别 选择菜单“管理员(A)”-“管理类别(C)…” ，按下图添加管理类别的“计量单位”项 3 4．定义货币体系 选择菜单“管理员(A)”-“货币(Z)…” ，按下图将第一个的货币修改为“人民币” ，添 加另一种货币“美元” ，并将其余的货币种类删除掉。
5．设置当前用户参数 选择菜单“编辑(E)”-“用户设置(Z)…” ，并按照下图所示设置当前用户的各个参数 a) 参数“时间单位(U)”的设置如下图所示： 4 b) 参数“日期(D)”的设置如下图所示： c) 参数“货币(C)”的设置如下图所示： d) 参数“开始过滤器(F)”的设置如下图所示： 5 练习二、建立企业编码体系练习二、建立企业编码体系 1．建立组织分解结构 选择菜单“企业(N)”-“OBS…” ，按下图建立企业的组织分解结构 2．建立企业项目结构 选择菜单“企业(N)”-“EPS(E)…” ，按下图所示点击“显示：EPS” ，在弹出的菜单 中选中“栏位(L)”-“责任人(Z)” 按下图建立“EPS”结构，并为每个“EPS”结点选择一个“责任人” 注意：EPS 结点的责任人只能在对话框底部的 EPS 详情表“责任人”编辑框中进行选 择，不能直接在表格中选择或者直接填写 3．定义角色与资源 6 a) 定义角色 选择菜单“企业(N)”-“角色(O)…” ，按下图定义所有的角色 b) 定义资源分类码 选择菜单“企业(N)”-“资源分类码(S)…” ，点击“修改…”按钮，添加一个资源 分类码为“资源分类” ，如下图所示： 按下图为资源分类码“资源分类”增加码值。
c) 定义资源 选择目录中的资源，再选择菜单“显示(V)”-“栏位(L)”-“自定义(C)…” ，在 7 弹出的窗口中点击按钮“默认” ，并按下图设置资源窗口显示的栏位 在资源窗口底部的资源详情表的“数量和价格”页面中，鼠标右键点击空白处，弹出如 下图所示的菜单“自定义资源单价栏位” 点击“自定义资源单价栏位” ，按下图设置“数量和价格”页面中的栏位 按下图所示建立资源库并分配角色和资源分类码 注意：资源的“单位时间最大量” 、 “标准单价”和“调整后价格”需要在视图底部的资源详情表“数 量和价格”页面中填写，不能直接在表格中填写 8 191157936191157936 ￥0/h 4．创建日历 选择菜单“企业(N)”-“日历(W)…” ，按下列表格内容分别增加“七天工作制”和“五 天工作制”两个全局日历，并点击按钮“修改…”设置各自的工作周和节假日 按下图将刚定义好的“七天工作制”设置为默认 5．建立分类码体系 a) 项目分类码 选择菜单“企业(N)”-“项目分类码(J)…” ，点击“修改…”按钮，添加一个项目分类 码“行业类别” ，如下图所示： 全局日历名称工作周设置非工作日（节假日）设置 七天工作制周一至周日每天工作 8 小时2005 年 5 月 1 日、2 日和 3 日 五天工作制周一至周五每天工作 8 小时 周六和周日每天工作 0 小时 2005 年 10 月 3 日 全局日历名称工作周设置非工作日（节假日）设置 七天工作制周一至周日每天工作 8 小时2005 年 5 月 1 日、2 日和 3 日 五天工作制周一至周五每天工作 8 小时 周六和周日每天工作 0 小时 2005 年 10 月 3 日 9 按下图为项目分类码“行业类别”增加码值。
b) 作业分类码 选择菜单“企业(N)”-“作业分类码(T)…” ，点击“修改…”按钮，添加一个作业分 类码“计划层次” ，如下图所示： 按下图为作业分类码“计划层次”增加码值 10 6．定义费用科目 选择菜单“企业”-“费用科目” ，按下图所示建立费用科目 第二部分进度计划编制篇第二部分进度计划编制篇 练习四 编制总控制计划练习四 编制总控制计划 1．选择菜单“显示(V)”-“工具条(T)” ，将“工具条”菜单中所有选项打上钩 2．建立总控制计划项目 选择菜单“企业(N)”-“项目(P)”切换到项目窗口中，选择菜单“文件(F)”-“新建 (N)…” ，按新建项目向导顺序依次选择下列项目信息 选择 EPS：业主编制计划 项目代码：ABC2-ZK项目名称：ABC 电厂二期总控制计划 计划开始：2005-03-01必须完成：无 责任人：工程部单价类型(A)：标准单价 在项目窗口中用鼠标选中新建的项目“ABC 电厂二期总控制计划” ，按下图所示在视图 底部的项目详情表中分配该项目的分类码，修改默认参数和计算参数 11 a) 分配项目分类码 b) 修改项目默认参数 c) 修改项目计算参数 3．建立总控制计划的 WBS 结构 选择菜单“项目(P)”-“WBS”切换到总控制计划的工作分解结构窗口中，选择菜单 “显示(V)”-“栏位(L)”-“自定义(C)…” ，按下图调整 WBS 窗口的栏位。
12 在工作分解结构窗口中，按下图在“ABC2-ZK”结点下添加 WBS 结构，并填写每个栏 位的信息点击按钮“” ，将 WBS 的横道图标尺调整为下图所示 4．编制总控制计划的作业 选择菜单“项目(P)”-“作业(A)”切换到总控制计划的作业窗口中，选择菜单“显示 (V)”-“栏位(L)…” ，按下图调整作业窗口的栏位 选择菜单“显示(V)”-“分组和排序(G)…” ，按下图调整作业窗口中所有作业的分组 和排序方式其中，选择分组条件为“WBS” ，并显示代码/分类码 13 鼠标左键点击“作业代码”栏位“”，所有作业将按照“作业代码”进行 排序，并且该栏位中将出现“倒三角符号” ，如图： “” 按下图为“ABC 电厂二期总控制计划”添加作业，并填写下图所示的各个作业栏位数 据注意：其中选择计划层次时需要将其过滤条件(F)设置为“所有值(A)” 选择菜单“显示(V)”-“横道(B)…” ，按下图将“实际配合作业”和“尚需配合作业” 横道的显示勾上， 并将 “汇总” 横道的显示取消掉， 再分别选中 “当前横道标签” 和“里 程碑”横道，按下图分别添加和设置它们的标签格式 14 点击按钮“” ，将作业横道图中的时间标尺调整为下图所示“年/月”的格式。
点击按钮“” ，将该按钮按下以显示作业之间的逻辑关系线选择菜单“显示(V)” - “视图(O)…” - “另存为(A)…” ， 按下图将当前的视图显示格式保存为视图名称： “标 准进度视图” ，可用于： “所有用户” （(标记） 按下图连接作业之间的逻辑关系，并按键盘上的“F9” ，设置当前数据日期为：2005 年 3 月 1 日，执行进度计算，结果如下图所示 15 练习五 编制标段控制计划练习五 编制标段控制计划 1．建立标段控制计划项目 选择菜单“企业(N)”-“项目(P)”切换到项目窗口中，选择菜单“文件(F)”-“新建 (N)…” ，按新建项目向导顺序依次选择下列项目信息 选择 EPS：土建 项目代码：ABC2-TJ项目名称：ABC 电厂二期土建工程计划 计划开始：2005-05-10必须完成：无 责任人：电力建设公司单价类型(A)：标准单价 在项目窗口中用鼠标左键选中新建的项目“ABC 电厂二期土建工程计划” ，按下图所示 在视图底部的项目详情表中分配该项目的分类码，并修改默认参数和计算参数 a) 分配项目分类码 b) 修改项目默认参数 c) 修改项目计算参数 16 2．建立标段控制计划的 WBS 结构 选择菜单 “文件(F)” - “打开(O)…” ， 按下图按下键盘上的 “Ctrl” 键同时选中 “ABC2-ZK” 和“ABC2-TJ”两个项目计划，点击“打开(O)”按钮同时打开这两个项目的计划。
选择菜单“项目(P)”-“WBS”切换到工作分解结构窗口中，选中“ABC2-ZK.2（建 筑工程） ”WBS 结点并点击“复制”按钮，选中“ABC2-TJ（ABC 电厂二期土建工程 计划） ”项目并点击“粘贴”按钮，按下图选中所有复制选项并点击“确定”按钮 复制完 WBS 后如下图所示： 按下图所示在“ABC2-TJ（ABC 电厂二期土建工程计划） ” 项目的“ABC2-TJ.2（建筑 工程） ”结点下，继续分解和添加 WBS 结构，并填写 WBS 名称 17 3．编制标段控制计划的作业 选择菜单“文件(F)”-“打开(O)…” ，单独选中“ABC2-TJ（ABC 电厂二期土建工程 计划） ” 项目打开， 进入该项目计划的作业窗口中， 再选择菜单 “显示(V)” - “视图(O)” - “打开(O)…” ，在弹出的对话框中选择“否(N)”按钮，按下图选中“标准进度视图” 并打开 按下图将作业“ZK1010（电厂建筑工程） ”的作业类型修改为“WBS 作业” ，并继续添 加下图所示的作业，填写每个作业的栏位数据 按下图连接作业之间的逻辑关系，并按键盘上的“F9” ，设置当前数据日期为：2005 年 5 月 10 日，执行进度计算，结果如下图所示。
注意：作业“厂房结构”和“厂房内装 修”之间的逻辑关系为 SS（开始-开始）的关系，并且该逻辑关系有延迟时间 30 天 18 4．编辑作业详细属性 选择菜单“显示(V)”-“显示于底部(H)”-“作业详情(D)”将在作业窗口底部显示作 业的详情表，在作业详情表中可以进行以下操作 给作业分配记事本 选择菜单“管理员(A)”-“管理类别(C)…” ，按下图添加或修改“记事本主题” ，并删 除其它未要求添加的“记事本主题” 选中作业“TJ1030.厂房基础” ，按下图所示在视图底部的作业详情表“记事本”页面中 为作业“TJ1030. 厂房基础”添加两个记事本主题，并按下图所示为记事本主题“技术 交底”添加记事内容提示： “技术交底”的记事内容可以先在 MS Office.Word2000 中 编辑完成，然后再复制粘贴到“记事本”页面中 注意：此逻辑关系为 SS 延迟时间为 30 天 19 为作业增加步骤 选中作业“TJ1030.厂房基础” ，按下图所示在视图底部的作业详情表“步骤”页面中为 作业“TJ1030. 厂房基础”添加作业步骤，按下图调整“步骤”页面的栏位设置，并填 写步骤各个栏位内容，为步骤“工作准备”添加步骤描述。
c) 管理工作产品及文档 选择菜单“管理员(A)”-“管理类别(C)…” ，按下图添加或修改“文档类别(C)”和“文 档状态(D)” ，并删除其它未要求添加的“文档类别(C)”和“文档状态(D)” 选择菜单“项目(P)”-“工作产品及文档(D)” ，按下图所示建立当前项目的“工作产 品及文档”库，填写下图所示产品及文档各个栏位的数据，并分别在私有位置和公共位 20 置上为文档“工地照片”选取实际照片文件的链接地址 选择菜单“项目(P)”-“作业(A)” ，选中作业“TJ1030.厂房基础” ，按下图所示在视图 底部的作业详情表“工作产品及文档”页面中为作业“TJ1030. 厂房基础”分配文档资 料 练习六 编制详细施工计划练习六 编制详细施工计划 1．admin 用户登录 退出。
