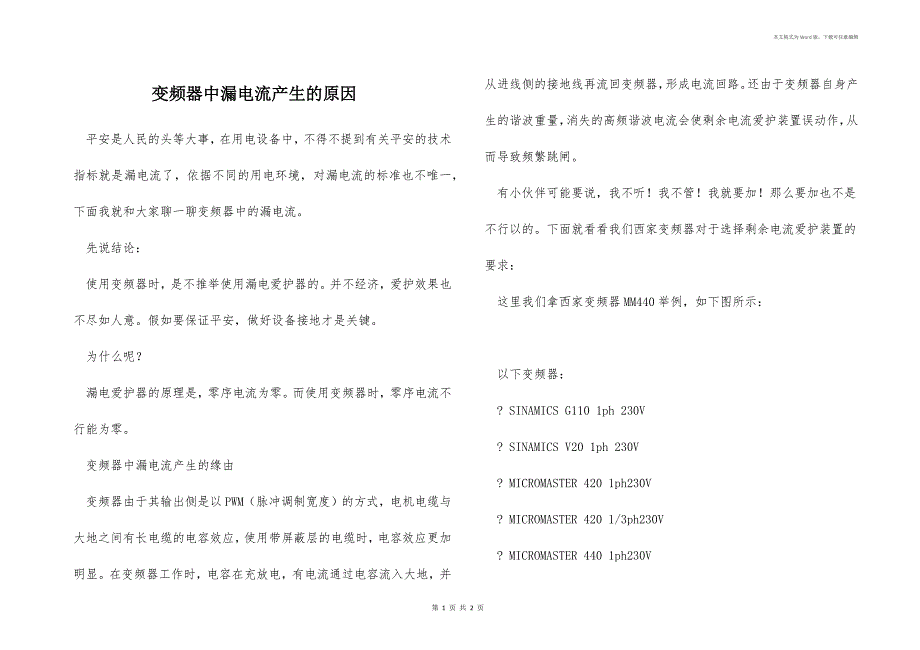

本文格式为Word版，下载可任意编辑变频器中漏电流产生的原因 平安是人民的头等大事，在用电设备中，不得不提到有关平安的技术指标就是漏电流了，依据不同的用电环境，对漏电流的标准也不唯一，下面我就和大家聊一聊变频器中的漏电流 先说结论： 使用变频器时，是不推举使用漏电爱护器的并不经济，爱护效果也不尽如人意假如要保证平安，做好设备接地才是关键 为什么呢？ 漏电爱护器的原理是，零序电流为零而使用变频器时，零序电流不行能为零 变频器中漏电流产生的缘由 变频器由于其输出侧是以PWM（脉冲调制宽度）的方式，电机电缆与大地之间有长电缆的电容效应，使用带屏蔽层的电缆时，电容效应更加明显在变频器工作时，电容在充放电，有电流通过电容流入大地，并从进线侧的接地线再流回变频器，形成电流回路还由于变频器自身产生的谐波重量，消失的高频谐波电流会使剩余电流爱护装置误动作，从而导致频繁跳闸 有小伙伴可能要说，我不听！我不管！我就要加！那么要加也不是不行以的下面就看看我们西家变频器对于选择剩余电流爱护装置的要求： 这里我们拿西家变频器MM440举例，如下图所示： 以下变频器： ? SINAMICS G110 1ph 230V ? SINAMICS V20 1ph 230V ? MICROMASTER 420 1ph230V ? MICROMASTER 420 1/3ph230V ? MICROMASTER 440 1ph230V ? MICROMASTER 440 1/3ph230V 假如变频器联接到中性点接地的星形供电网络中的单相电源，可以和A型RCD匹配使用 假如变频器联接到中性点接地的3相400V的星形供电网络的L1和N（对变频器230V供电），则允许使用A型RCD。
假如变频器联接到3相230V的供电网络的L1和L2（对变频器230V供电），则必需使用B型RCD a) 相关变频器的操作手册和样本建议RCD的额定剩余电流为30mA或300mA这并不意味着会在30mA或300mA跳闸！对于30mA的RCD，其与变频器协作使用时，通常跳闸电流值都会明显偏低，比如为15mA或20mA 总的对地漏电流取决于多个因素，比如电机电缆的类型、构造和长度，变频器脉冲频率，变频器输出频率，以及变频器掌握柜的走线和布局等 特殊指出，在小尺寸变频器（比如形状尺寸FS A）上，可以使用30mA的RCD代替300mA的，但是这不能保证其可以正常工作 b) 通常，假如RCD太小，当变频器起动时就特别简单引起跳闸 c) 特殊是对于带滤波器的驱动器（不论230V或400V），建议使用延时RCD，以避开误跳闸 第 1 页 共 1 页。
