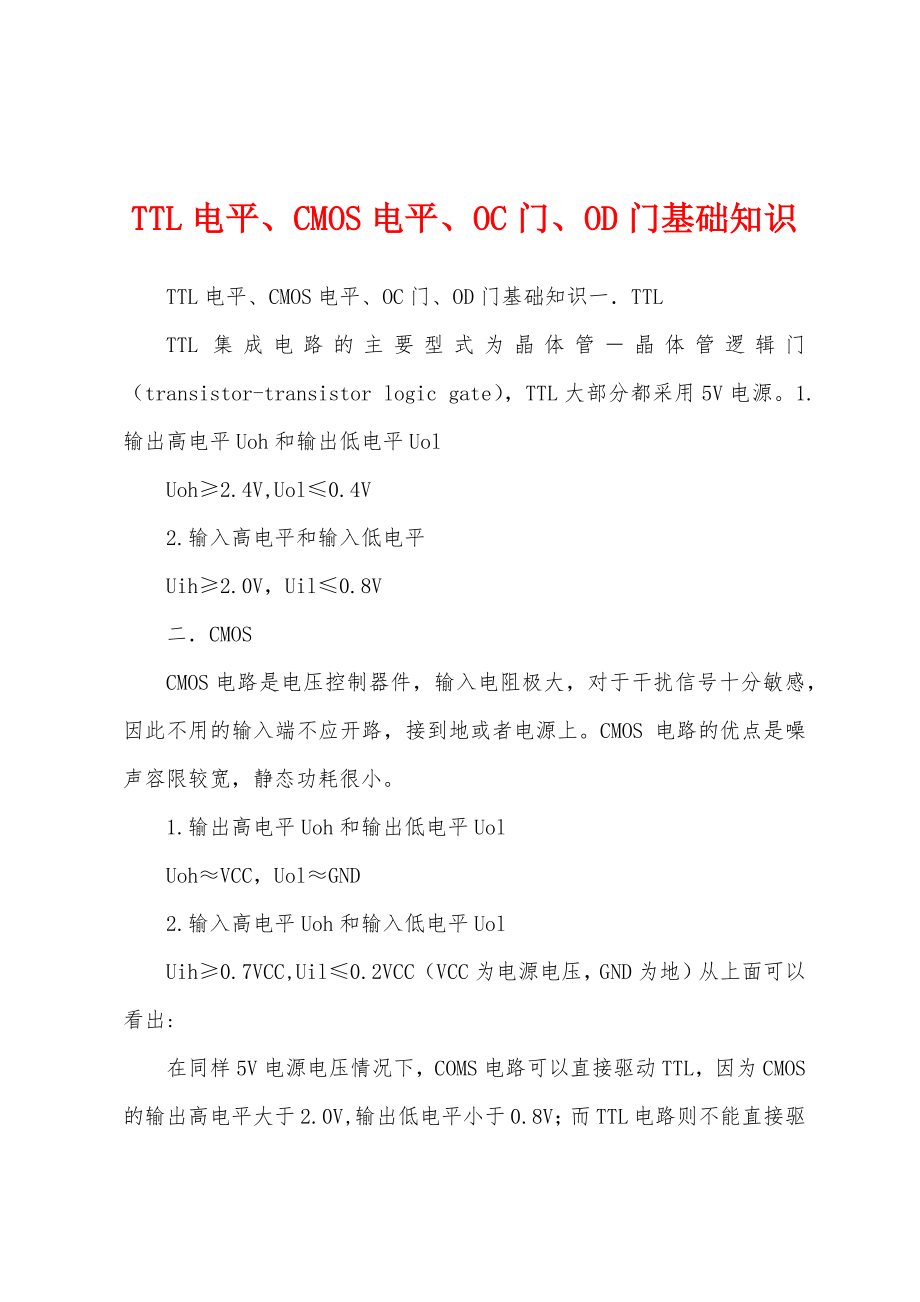

TTL电平、CMOS电平、OC门、OD门基础知识

TTL电平、CMOS电平、OC门、OD门基础知识 TTL电平、CMOS电平、OC门、OD门基础知识一．TTL TTL集成电路的主要型式为晶体管－晶体管逻辑门（transistor-transistor logic gate），TTL大部分都采用5V电源1.输出高电平Uoh和输出低电平Uol Uoh≥2.4V,Uol≤0.4V 2.输入高电平和输入低电平 Uih≥2.0V，Uil≤0.8V 二．CMOS CMOS电路是电压控制器件，输入电阻极大，对于干扰信号十分敏感，因此不用的输入端不应开路，接到地或者电源上CMOS 电路的优点是噪声容限较宽，静态功耗很小 1.输出高电平Uoh和输出低电平Uol Uoh≈VCC，Uol≈GND 2.输入高电平Uoh和输入低电平Uol Uih≥0.7VCC,Uil≤0.2VCC（VCC为电源电压，GND为地）从上面可以看出: 在同样5V电源电压情况下，COMS电路可以直接驱动TTL，因为CMOS的输出高电平大于2.0V,输出低电平小于0.8V；而TTL电路则不能直接驱动CMOS电路，TTL的输出高电平为大于2.4V，如果落在2.4V～3.5V之间，则CMOS电路就不能检测到高电平，低电 TTL电平、CMOS电平、OC门、OD门基础知识一．TTL TTL集成电路的主要型式为晶体管－晶体管逻辑门（transistor-transistor logic gate），TTL大部分都采用5V电源。

1.输出高电平Uoh和输出低电平Uol Uoh≥2.4V,Uol≤0.4V 2.输入高电平和输入低电平 Uih≥2.0V，Uil≤0.8V 二．CMOS CMOS电路是电压控制器件，输入电阻极大，对于干扰信号十分敏感，因此不用的输入端不应开路，接到地或者电源上CMOS 电路的优点是噪声容限较宽，静态功耗很小 1.输出高电平Uoh和输出低电平Uol Uoh≈VCC，Uol≈GND 2.输入高电平Uoh和输入低电平Uol Uih≥0.7VCC,Uil≤0.2VCC（VCC为电源电压，GND为地）从上面可以看出: 在同样5V电源电压情况下，COMS电路可以直接驱动TTL，因为CMOS的输出高电平大于2.0V,输出低电平小于0.8V；而TTL电路则不能直接驱动CMOS电路，TTL的输出高电平为大于2.4V，如果落在2.4V～3.5V之间，则CMOS电路就不能检测到高电平，低电 。
