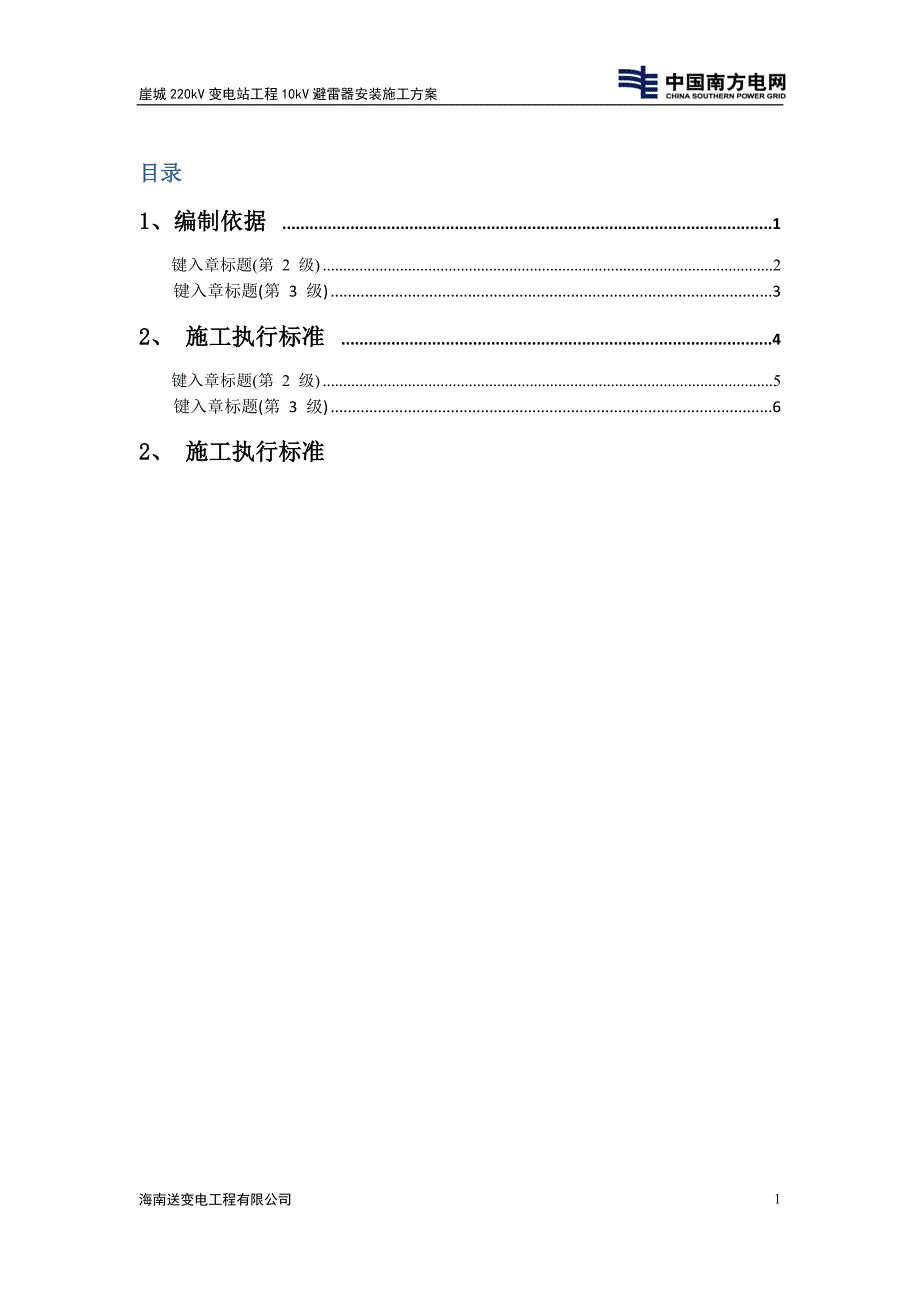

崖城220kV变电站工程10kV避雷器安装施工方案 目录1、编制依据 1键入章标题(第 2 级) 2键入章标题(第 3 级) 32、 施工执行标准 4键入章标题(第 2 级) 5键入章标题(第 3 级) 62、 施工执行标准10kV避雷器安装施工方案1、编制依据本方案适用于崖城220kV变电站工程的10kV避雷器安装作业本方案根据海南电网对项目工程的有关要求以及220kV崖城变电站施工图设计说明书、相关设备图纸，为缩短停电时间、保证施工有序进行和安全生产，特拟定本施工方案，整个施工过程将严格按施工方案进行安装施工2、 施工执行标准表2-1 执行标准序号引用资料名称1GB 50150—2006《电气装置安装工程 电气设备交接试验标准》2GBJ 147—1990《电气装置安装工程 高压电器施工及验收规范》3GBJ 148—1990《电气装置安装工程 互感器施工及验收规范》4GBJ 149—1990《电气装置安装工程 母线装置施工及验收规范》5DL 408—1991《电业安全工作规程（发电厂和变电所电气部分）》6DL 5009.3—1997《电力建设安全工作规程（变电所部分）》7Q/CSG 10001—2004《变电站安健环设施标准》8Q/CSG 10007—2004《电力设备预防性试验规程》9《10kV～500kV输变电及配电工程质量验收与评定标准 第2部分：变电电气安装工程》10Q/CSG11105.2-2008《南方电网工程施工工艺控制规范》11《中国南方电网公司十项重点反事故措施》3、作业流程3.1作业（工序）流程见图 3-1。
4、施工组织4.1现场施工人员组成 工作负责人： 王诒祥（13876727765）、王元球（13078997702）安全员： 陈泽锦班组人员： 赵亚平 、李永象4.2 工作时间序号施工内容天数计划施工时间110kV馈线柜增加安装6组避雷器（备用1-6出线）72015.12.10-2015.12.174.3 工作条件10kV馈线柜（备用1-6出线）开关停电转检修4.4 主要工具及仪器仪表配置表5-2 主要工具及仪器仪表配置序号名称规格/编号单位数量备注1力矩扳手8～300N·m套12套筒扳手8～46mm套13梅花扳手10～32mm套14活动扳手450mm把15交流焊机380V台16水平尺把15、工作前安全风险辨析及控制措施表5.1 停电设备安全措施 1、崖城站10KV备用1线1062开关停电转检修，10KV备用2线1063开关停电转检修，10KV备用3线1064开关停电转检修，10KV备用4线馈1066开关停电转检修，10KV备用5线1056开关停电转检修，10KV备用6线1058开关停电转检修2、将崖城站10KV备用1线1062开关、备用2线1063开关、备用3线1064开关、10KV备用4线馈1066开关、10KV备用5线1056开关、10KV备用6线1058开关拉至检修位置后，并在以上开关控制把手上悬挂“禁止合闸，有人工作”标示牌；在以上工作的开关馈线柜前后挂“在此工作”标示牌；相邻柜挂“在运行中”红布遮拦。
5.2不停电设备安全措施一次设备安装不需设备停电时，应在工作地点四周装设可靠、明显的隔离措施和安全标示牌，将停电设备与带电设备明显隔开每侧围栏上和禁止通行的过道上应悬挂“止步，高压危险！”标示牌，严禁任何人员在工作中移动、拆除、跨越遮栏防止走错工作地点，误入带电间隔表5-1工作前安全风险辨析及控制措施表序号危 害 名 称风险种类风险等级风险控制措施1无资质 的人 员 进行特种 作业设备损坏可接受的风险由工作负责人对特种作业人员资质进行审核，确保特种人员资质符合要求2未正确佩戴安全帽打击可接受的风险安全员对进入现场人员的安全防护用品使用进行检查，确保人员正确佩戴安全帽3关键工序不熟悉设备损坏可接受的风险关键施工前， 由工作负责人对施工人员进行详细的技术交底，使施工人员熟悉工序6、作业方法6.1 施工准备6.1.1 技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性 6.1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人 机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护 施工材料准备：金具、槽钢、钢板、螺栓等。
6.2 设备基础安装及检查6.2.1 根据设备到货的实际尺寸，核对土建基础是否符合要求，包括位置、尺寸等，底架横向中心线误差不大于10mm，纵向中心线偏差相间中心偏差不大于 5mm，可用水平尺调整，用粉线和卷尺测量误差，以确保安装位置符合要求，要求水平误差≤2mm，中心误差≤5mm6.3 设备开箱检查 6.3.1 与生产厂家、监理及业主代表一起进行设备开箱，并记录检查情况；开箱时小心谨慎，避免损坏设备 开箱后检查瓷件外观应光洁无裂纹、密封应完好，附件应齐全，无锈蚀或机械损伤现象 6.3.2 避雷器各节的连接应紧密；金属接触的表面应清除氧化层、污垢及异物，保护清洁检查均压环有无变型、裂纹、毛刺 6.4 避雷器的安装 6.4.1 认真参考生产厂家说明书，采用合适的起吊方法，施工中注意避免碰撞，严禁设备倾斜时而将设备吊起 6.4.2 三相中心应在同一直线上，铭牌应位于易观察的同一侧 6.4.3 安装时应严格按照图纸施工，特别注意互感器的变比和准确度，同一互感器的极性方向应一致 6.4.4 避雷器应按厂家规定垂直安装，必要时可在法兰面间垫金属片予以校正避雷器接触表面应擦拭干净，除去氧化膜及油漆，并涂一层电力复合脂。
6.4.5 对不可互换的多节基本元件组成的避雷器，应严格按出厂编号、顺序进行叠装，避免不同避雷器的各节元件相互混淆和同一避雷器的各节元件的位置颠倒、错乱 6.4.6 放电计数器应密封良好，安装位置应与避雷器一致，以便于观察计数器应密封良好，动作可靠，三相安装位置一致计数器指示三相统一，引线连接可靠 6.4.7 避雷器的引线与母线、导线的接头，截面积不得小于规定值，并要求上下引线连接牢固，不得松动 6.4.8 安装后保证垂直度符合要求，同排设备保证在同一轴线，整齐美观，螺栓紧固均匀，按设计要求进行接地连接，相色标志应正确备用的电流互感器二次端子应短接并接地 7、质量控制措施及检验标准7.1 质量控制措施7.1.1 设备在运输、保管期间应防止倾倒或遭受机械损伤；运输和放置应按产品技术要求执行 7.1.2 设备整体起吊时，吊索应固定在规定的吊环上 7.1.3 设备到达现场后，应作下列外观检查： 外观应完整，附件应齐全，无锈蚀、无机械损伤 7.1.4 引线端子、接地端子以及密封结构金属件上不应出现不正常变色和熔孔 7.2 质量控制表表7-1 质量控制表序号控制点控制方式WHS1避雷器安装●7.3 质量检验标准质量检验按《10kV～500kV输变电及配电工程质量验收与评定标准第 2部分：变电电气安装工程》中的Q/ CSG 表2-1.2.2～表2- 1.2.4、表2-1.2.6规范检验。
1海南送变电工程有限公司。
