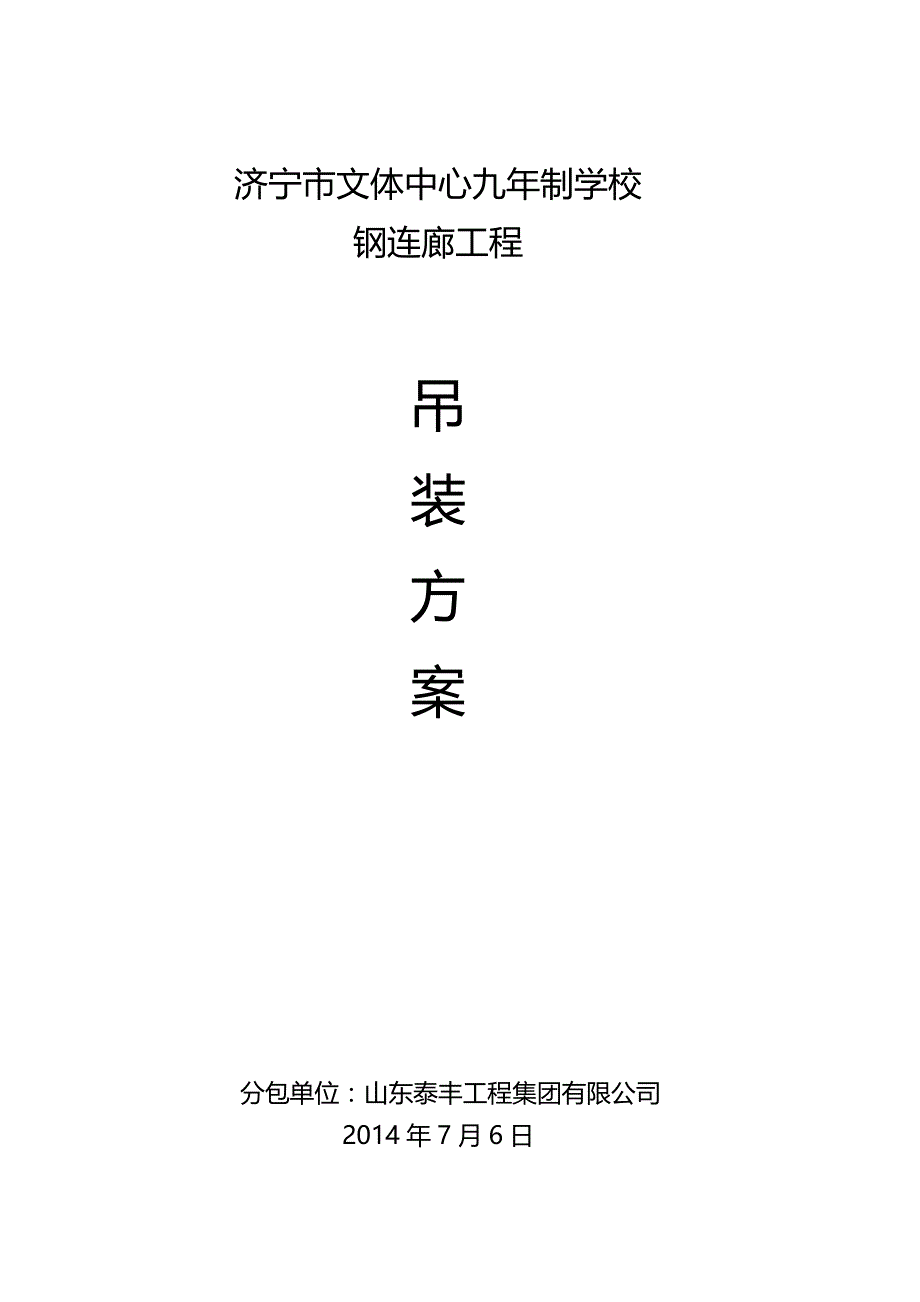

济宁市文体中心九年制学校钢连廊工程吊装方案 分包单位：山东泰丰工程集团有限公司2014年7月6日目 录第一章 工程概况 1一、项目名称 1二、项目地址 1三、建设单位 1四、工程概述 1第二章 组织机构 2一、管理架构 2二、劳动力投入计划 2第三章 机具设备投入 3第四章 运输方案 4一、运输工具 4二、前期准备工作 4三、运输路线 4四、运输过程 4五、注意事项 5第五章 吊装 6一、吊装流程图及技术措施 6二、吊机的选用及计算 7三、吊绳，卸扣的选用及验算 8四、吊点布置 11第六章 吊装前的准备工作 12第七章 测量控制 13一、钢桁架梁轴线控制 13二、钢桁架高控制 13第八章 质量措施 14一、保证安装精度的技术措施 14二、现场吊装质量控制措施 15第九章 安全保护措施 16第十章 安全文明施工 17十一章 吊装安全应急预案 18一、应急组织机构 18二、职权分工 18三、应急预案的实施 18四、预防措施 19第一章 工程概况一、项目名称文体中心项目九年制学校钢连廊工程二、项目地址文体中心项目九年制学校位于济安桥路东、环城西路西、电厂铁路北、朝阳路东。
1#钢连廊工程连接中学的A区和C2区、2#钢连廊连接小学的B区和D2区三、建设单位山东泰丰工程集团有限公司四、工程概述文体中心项目九年制学校位于济安桥路东、环城西路西、电厂铁路北、朝阳路东本钢连廊工程连接中学的A区和C2区、小学的B区和D2区连廊为钢结构形式，钢结构梯道，立体桁架钢结构梁，钢筋混凝土牛腿支撑 第二章 组织机构一、管理架构在组建本工程项目管理班子时，我公司将选派曾施工过类似本工程结构形式的具有丰富施工经验的项目管理班子进驻现场直接参与本工程的建设和管理管理人员表序号职务 姓名1安装工程总指挥巩运成2技术负责人 汤占领为保证安全、优质、快速的实施本工程任务，选派技术水平精湛、专业化程度高、安装经验丰富的作业人员，从事吊装作业二、劳动力投入计划劳动力计划表序号工种人数（个）1焊工102起重工43铆工44钳工25电工16测量人员37架子工48油漆工4合计：32第三章 机具设备投入序 号名 称规 格单位数量用 途来源 吊装1130T吊机台1钢桁架装租赁250T吊机台1桥柱安装，安装临时支墩租赁3钢丝绳φ9-37根若干结构吊装、安全绳自有4卡环9.5T个4结构吊装租赁5自动卡环5T个6结构吊装租赁6对讲机个5指挥用自有7吊栏自制个5安装用自有8防坠器10米个10吊装用自有9爬梯自制若干吊装用自有1030大型平板车2租赁拼焊11角向磨光机φ180台2焊缝打磨自有12角向磨光机φ150台2焊缝打磨自有13氧气、乙炔套2切割用自有14硅整流焊机SS-400台2钢柱，钢桁架梁焊机自有15二保气体焊机500台2桁架梁焊接自有16碳弧气刨机SS-630台1返工用自有17烤箱台1烘烤焊条自有18空气压缩机V-1.05/10台1气刨供气自有19保温桶个1焊条保温自有20配电柜个1电缆传递供配电自有21配电箱个若干施工用电三级保护自有22电缆线米若干供电自有测量23经纬仪J2-13台1测量自有24水平仪S2台1测量自有25超声波探伤仪CTS-22A台1焊缝探伤自有26第四章 运输方案一、运输工具本工程在充分考证运输过程中的过桥、限高、限宽等影响，慎密考虑和编制运输方案，对线路的选择应进行实地论证，并作好各种安全措施，如分段的固定、大件运输警示标记、保障车辆等；大件运输应遵守政府有关职能部门的规定。
二、前期准备工作a) 根据制作方提供的详细资料：如分段总数，每个分段外型尺寸、单件重量、运输先后次序、日期等，作运输可行性分析，对无法解决的问题及时反馈给制作方以便及时调整、修改计划，确保施工周期b) 选择好行车路线，行车路线确定后对有可能影响行驶安全的环节做好应变和应急方案和准备，以便迅速排除，保证行车畅顺c) 对所有参与运输地车辆做好维护保养，检修，保证安全，顺利完成运输任务d) 安规定办理三超物件运输行驶手续e) 准备好专用吊具，索具和捆扎，固定用的钢索和紧不落等工具f) 组织专题会议，对所有参加此次工程人员进行技术交底，提高全体人员安全意识三、运输路线运输前组织专人对运输路线进行勘察测量，对特殊路况提前做出解决方案 四、运输过程a) 根据施工计划，合理调度车辆，满足进度要求b) 对不能用平板车装载的超长件，用3轴炮架车装运c) 装载重心是否合适，捆扎固定是否牢固可靠，危险标志放置是否适当等，分段装好车后组织专人检查安全系数，如不符合要求，重新调整至最佳状态d) 每台车配一名有经验的起重工人跟车，负责在车辆转弯，通过狭窄路段或障碍物时下车指挥e) 每趟运输指定专人负责指挥，随指挥车在前面开路。
f) 每台车配对讲机一台，以随时保持联系g) 每次运输前由当次指挥者向司机，起重工讲清楚每个分段外型尺寸，重量，行驶路线等，要求所有参与员工心中有数五、注意事项a) 出厂后个别地段路面不平，需要填平，以利重型车辆通过b) 个别地方的排栅或围壁需在超宽车通过时临时拆除，待车辆通过后再装复工地现场应预留一定空地，以便于车辆到达时进行吊装就位第五章 吊装一、吊装流程图及技术措施 钢桁架梁加工钢柱加工钢柱测钢梁检测钢柱吊装焊接搭设临时支墩浇筑混凝土钢桁架装就位钢梁现场焊接临时支墩拆除标高、平面位置验收1、 钢梁在工厂分节段制造，由平板车运输到工地后，采用大型吊车进行吊装由于桥的钢连廊跨度较大，故在箱梁吊装时需架设临时墩，并分段吊装，再焊接成整体2、安装前，对支座、柱顶面高程、中线及跨径进行复测，误差在允许偏差内方可安装3、施工吊装时，拟采用焊接吊点起吊方式，每片梁选择4个吊点，吊装就位于临时墩顶上4、分段吊装的钢梁在吊装安装完各预制段后，进行拼接，现场将箱梁焊接构成整体钢梁采用全焊连接焊缝连接应按设计规定的顺序进行设计无规定时，纵向从跨中向两端，横向从中线向两侧对称进行。
5、钢连廊焊接固定后落梁就位时，要符合下列规定：（1）钢连廊就位前清理支座垫板，标高及平面位置符合设计要求2）钢连廊落梁前后检查建筑拱度和平面尺寸，并作记录，校正支座位置6、由专人于现场指挥车辆，设置指示灯、警示牌，保证施工安全二、吊机的选用及计算连廊组装后主体重量约37t,长度为28m考虑各部分重量、高度、成本等因素，现场用1台130T汽车吊进行箱梁吊装就位工作 查表得130吨吊机单机在9米回转半径,主臂长度21.4米下额定起重量为40.8吨吊装安全验算：杆长：21.4米 幅度：9米 起重量：40.8吨计算式： Q≥Q1+ Q2 注： Q –吊机起重量 Q1-构件重量 Q2-索具重量 则： 40.8≥37t+1t 即：40.8t≥38t，满足要求三、吊绳，卸扣的选用及验算1、吊绳的选用根据横梁分段起吊重量37t，单机起吊设4个吊点，为确保吊装安全，拟采用Φ40mm（6x19）钢丝绳进行吊装作业计算简图如下：钢丝绳容许拉力计算式：[Fg] ＝ 注：[Fg]-- 钢丝绳容许拉力（KN） Fg -- 钢丝绳的钢丝破断拉力总和（KN） a -- 钢丝绳之间不均匀系数，对6x19mm钢丝绳，a取0.82 K --安全系数，取6（无绕曲时） 则：[Fg] ＝( 0.82×846)/6 ＝496.92/6 ＝115.62KN÷9.8N＝11.8t 本项目钢连廊吊装选中Φ31mm（6x19），共4个吊点吊装， 则：11.8t4 ＝47.2t根据钢丝绳与钢连廊的夹角为47.2×Sin＝47.2×0.866＝40.88t＞37t，满足要求。
绳6×19股（1+6+12）绳纤维芯片 【用途】各种起重、提升和牵引设备直径（mm）钢丝总断面积（mm2）参考重 量（kg/ 100m）钢丝绳公称抗拉强度（Mpa）钢丝 绳钢丝14001550170018502000钢丝破断拉力总和（N）≥6.20.414.3213.5320000221002430036400286007.70.522.3721.1431300346003800041300447009.30.632.2230.45451004990054700596006440011.00.743.8541.44613006790074500811008770012.50.857.2754.1280100887009730010550011450014.00.972.4968.5010100011200012300013400014450015.51.089.4984.5712500013850015200016550017850017.01.1108.28102.315150016750018400020000021650018.51.2128.87121.818000019950021900023800025750020.01.3151.24142.9。
