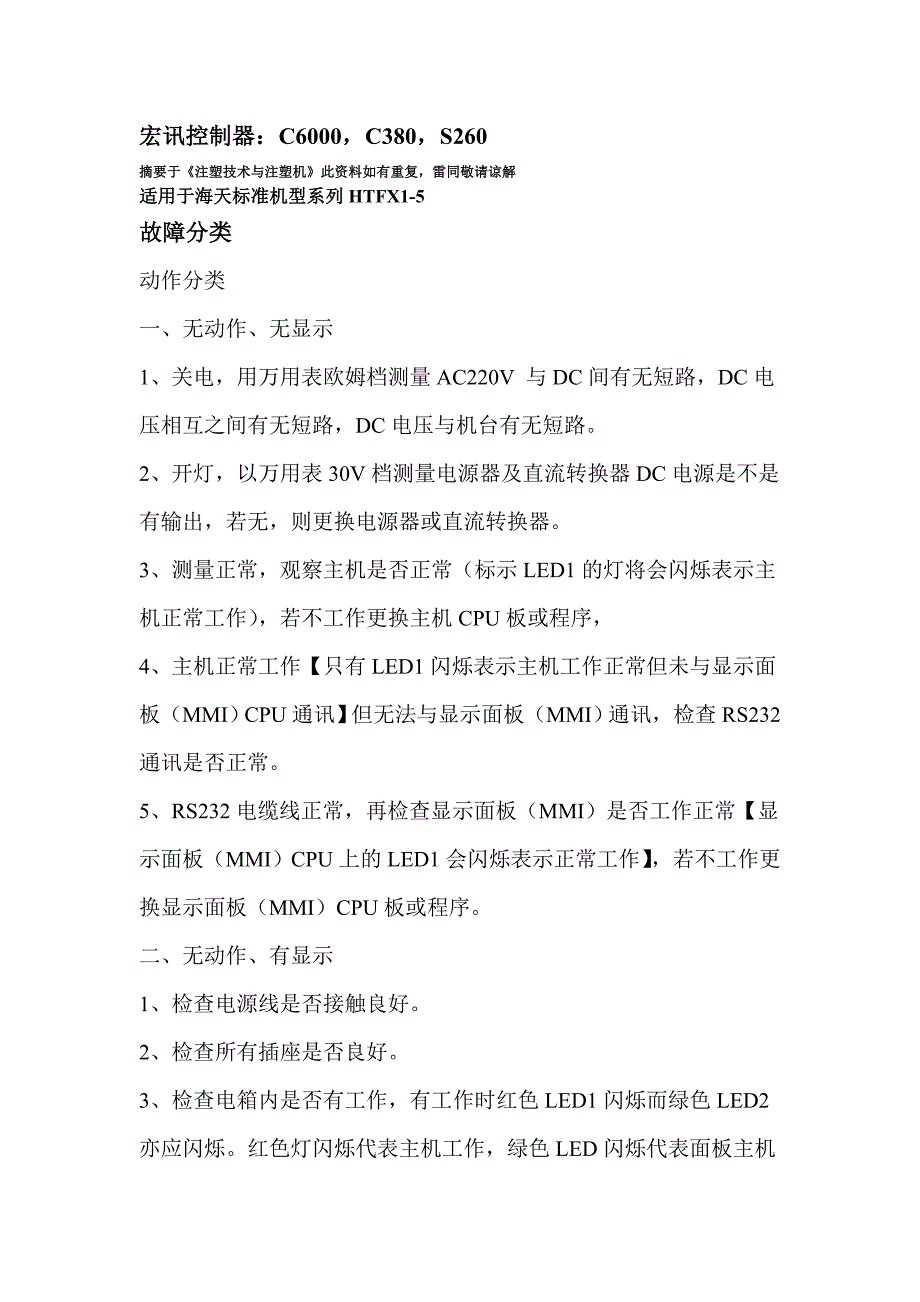

宏讯控制器：宏讯控制器：C6000，，C380，，S260摘要于摘要于《《注塑技术与注塑机注塑技术与注塑机》》此资料如有重复，雷同敬请谅解此资料如有重复，雷同敬请谅解 适用于海天标准机型系列适用于海天标准机型系列 HTFX1-5故障分类故障分类动作分类一、无动作、无显示1、关电，用万用表欧姆档测量 AC220V 与 DC 间有无短路，DC 电压相互之间有无短路，DC 电压与机台有无短路2、开灯，以万用表 30V 档测量电源器及直流转换器 DC 电源是不是有输出，若无，则更换电源器或直流转换器3、测量正常，观察主机是否正常（标示 LED1 的灯将会闪烁表示主机正常工作） ，若不工作更换主机 CPU 板或程序，4、主机正常工作【只有 LED1 闪烁表示主机工作正常但未与显示面板（MMI）CPU 通讯】但无法与显示面板（MMI）通讯，检查RS232 通讯是否正常5、RS232 电缆线正常，再检查显示面板（MMI）是否工作正常【显示面板（MMI）CPU 上的 LED1 会闪烁表示正常工作】 ，若不工作更换显示面板（MMI）CPU 板或程序二、无动作、有显示1、检查电源线是否接触良好2、检查所有插座是否良好。
3、检查电箱内是否有工作，有工作时红色 LED1 闪烁而绿色 LED2亦应闪烁红色灯闪烁代表主机工作，绿色 LED 闪烁代表面板主机与电箱主机通讯成功4、以万用表 DCX30 档及 DCX120V 档量电源器电源、控制器电源VLV32 电源、PH24V\H38V 电源接头，看是否正常5、测试手动动作讯号是否有输入计算机（动作、压力、流量有无显示）,若无，则检查操作板内线路是否有短路或开路6、此时输入讯号有显示，仍无任何动作，则看方向阀输出板、电流表有无作用，如下：a、显示有、电流表作用、输出板无：检查 H24V、HCOM 是否正常若正常而且插座良好先更换方向阀输出板，再更换主机 CPU 板亦可配合检测画面测试方向阀输出板每点是否有输出b、显示有、方向阀有、电流表无：检查 H38V 是否进入 PCB，若有将 MOLEX-4P 电线拔掉，以万用表 RX10 档量比例阀至 DA 板两端是否有阻抗（应该很小） ，若无，检查比例阀线，若正常，更换主机CPU 板（请注意接线正负方向） 三、有动作、无显示1、检查截至 MMI+24V 是否正常，+23.5~+24.5V2、检查 CPU 板是否正常工作（LED1 闪烁） ，若正常，更换液晶显示模块（LCM）或高压板。
3、MMI CPU 不正常工作，更换 MMI CPU 板四、单一动作无法操作1、先确定数据是否设定正确，包括压力、流量、时间、次数、功能、位置2、确定屏幕有无显示动作压力、流量a、有显示动作压力、流量:参考 III 检查一遍b、无显示动作压力、流量：检查操作面板线路及该动作数据设定C、有显示动作压力、流量，显示均为零：利用检测画面检查，看行程开关是否在正常位置，逐一用手扳动所有相关行程开关，看是否有不正常讯号进入，此时将 CABLE LINE 自 I/O 板上拔掉，而仍有讯号进入，则 I/O 故障，若无讯号则行程开关线路故障3、各种手动故障状况如下a、无法关模：顶针未退回，安全门未关、安全门行程开关失效、关模高压、关模终失效、关模参数错误、中子设定错误b、无法开模：开模终失效（一直 ON） ，开模参数设定错误C、无法脱模：脱模进退终失效或脱模数设定为零d、自动无法射出：温度为达到，座进终失效e、无法储料：温度为达到，储料终失效f、自动时无法绞牙：绞牙进退电眼失效g、无法调模：调模使用失效、调模电眼失效、调模参数错误h、无冷却：储料时间过长，冷却时间设定加长以上可以先在调模使用下，作慢速运动看是否正常，再检查画面资料是否正确。
二、温度类注意：必须保证机器接地良好没有漏电，感温线与 AC 线分开配温度不显示，显示为 01、关电，检查主机 CPU 板是否正常------如 PCB 遭水淋，油侵，杂物进入，非人为破坏，或 IC 有烧焦现象若有上述现象，则更换主机 CPU 板2、检查电源是否正常3、检查温度感应线是否锁紧，正负极性是否正确4、以万用表欧姆挡量所有 AC/DC 电源与机台阻抗（应在 1M 欧姆以上） 5、送电，以电表 AC 挡量机台是否有漏电，方法如下：A、机器必须已接地，最好是接一铜柱（约拇指宽）埋入地至少50cmB、以 ACX1000 挡量，一端接较潮湿之地面，一端接机台，即可知有无漏电6、温度板插回，排线不插，送电再看温度有无显示，若有，则检查SSR 有无短路或漏电7、此时温度仍不显示，则将 DA-TEMP 上感应线拔掉原接点，感温线正负两短路，看温度是否显示，若显示则检查感应线或更换之8、若仍不显示，则更换 DA-TEMP 温度或温度适配卡9、主机正常工作【只有 LED1 闪烁表示主机工作正常但未与显示面板（MMI） CPU 通讯】但无法与显示面板（MMI）通讯，检查RS232 通讯是否正常10、RS232 电缆线正常，再检查显示面板（MMI）是否工作正常【显示面板（MMI）CPU 上的 LED1 会闪烁表示工作】 ，若不工作更换面板（MMI）CPU 板程序。
无法加温1、现在温度正常，无法加温A、转到温度画面，看加温讯号有无出现，若无，则检查设定温度是否正确，面板加热按钮是否正常、温度开关线路B、 “*”讯号有显示，仍不加温，看 SSR(交流接触器)是否正常C、若有，即检查 SSR 线路，看工作是否正常，断路器是否跳脱，熔芯至加热圈线路，若有电仍无法加温则更换加热圈2、现在温度、偏高、无法加温，参考 B1 检查 DA-TEMP 上接感应线处全部短路，若仍不正常，则更换主机 CPU 板或温度接线板温度显示不正常1、参考 V 检查2、重点：A、系统电源是否与机台短路，电压是否正常；B、感应线有无接错，是否正常(直接短路即可知道)；C、机台有无漏电一切正常，更换 CPU 板或感温线输入板温度偏高1、加热圈电源有切掉，温度偏高：此电路控制乃正常原因是原料、螺杆与料管摩擦自然升温所致，可以在料管旁用风扇吹，可改善此现象，另外，若某一段设定温度高，也有导热作用致使其他段温偏高2、超过设定温度仍未切电:A、先检查 CPU 上 8PMOLEX 线拔除，量电热片是否有送电，若没电，检查加热继电器板或温度板，若仍有电，则检查配线；3、显示温度锁定不随温度变化:参考 V 检查一遍并检查温度板（6000）或主机板（S260）上的短路片，是否有拔取，应予拔取，若已拔取则更换 6000 温度板 CPU 板、260 主机 CPU 板。
温度偏低1、参考 V 检查一次2、更换该段感应线3、可能使原料与料管问题，若问题一直持续发生，可将该段加热圈加大若温度画面显示下列状况，则可以进行如下判断温度显示 777：1、温度板的小变压器 T1010AS 电源未进入温度板所致；2、检查 T1010AS MOLEX-3P 插头有无 AC10V2 组输出，若无，检查 T1010AS 初线圈 AC220V 有无供应；3、检查温度板上 MOLEX-3P 接头与 T1010AS 插头是否接触良好，看 AS10V 是否有进入4、故障仍存在，请更换主机 CPU 板（260） 、温度板（6000） 温度显示 888：1、温度板上感温端子无输入电压所致或感温线正负接反；2、检查感温线回路是否有开裂现象，如有更换感温线；3、更换感温线无效则更换主机 CPU 板或感温线输入板温度显示 999：1、感应温度超过感温范围（449 度 C）所致；2、检查感温线端子极性是否正确；3、检查电热线路 AC 部分是否正确，SSR 或交流接触器有无故障数据设定类键盘无动作1、检查键盘线有无短路或断路，接触是否良好2、检查数据设定附锁开关是否正常3、量键盘上线路，是否与电缆线（CABLE-15P）连接，或开路。
4.更换 CPU 板数据无法存储1、检查键盘线路，输入键有无作用，可以用万用表欧姆挡量背面设定键接点，看是否有作用2、量取显示面板（MMI）CPU 板上电池电压是否在 3.5V 以上，若未达到 3.5V，且关机后会随时间而逐渐降低电压，则更换电池或显示（MMI）CPU 板数据不正常变更1、检查电源是否正常，尤其+5V 必须合乎规定2、量显示面板（MMI）CPU 板上电池电压（应在 3.5V 以上） 3、参考操作手册数据设定栏，按正确程序存储4、更换显示面板（MMI）CPU 板操作类1、屏幕归零意指为重起一段操作画面，自动跳为开机画面检查电源线路a、参考系统图将电源电路检查一次，量电源是否与机台短路，量电源器输出电压是否正常，再量控制器b、量 AC 电源是否有稳定 220V若 AC 不稳定，则考虑加装稳压器c、控制器上电源其中+5V，必须在 5.05~5.15V 之间，如果不足则可更换电源器使 5V 输出足够d、电源器若无足够输出，更换电源器2、检查主机 CPU 板程序及其他零件是否有固定不良3、检查马达启动接触器和加热的电磁器，其线圈是否加装突破吸收器4、以上均无效，则更换主机 CPU 板动作中忽然停止1、检查 H24V H38V，电压是否正常，有无短路。
2、动作分类：开模至一半停止，检查开模终；关模至一半停止，检查关模高压限位器、关模终限位器、关模慢速与低压是否设定为零射出至一半停止，检查 H24V 与 H38V； 储料至一半停止，检查储料终；电眼未检出，检出电眼聚焦是否对准3、若使用位置尺控制行程，请于静止状态上，观察屏幕位置尺读直是否稳定，正常时于 30cm 以下读直的个位数跳动偏差不超过+-5，尺长 30cm 以上、75cm 以上、75cm 以下应不能超过+-10，若发现跳动已到达十位数，则该位置尺配线必须检查看是否与机台短路4、以上均无效，则更换主机 CPU 板位置控制位置显示不变于动作时，位置尺数字保持不变1、检查 DC15V，量输出+/-15V 是否正常2、检查位置尺接线是否有接错或短路3、量取位置尺电阻值是否随不同长度而变动4、量取位置尺电源是否有+10V,位置尺上插第 1、3 脚5、更换 AD 板位置显示不正常跳动1、位置尺长度若太长（超过 650mm） ，则尺本身必须于机台绝缘2、间歇性的跳动，偶尔会大幅度的数字跳动，则必须检查插头的焊线是否接触良好3、更换 AD 板4、更换位置尺。
5，更换连接线设定距离无法到达1、量取位置尺电源是否有+10V，不足则更换 AD 板2、检查位置尺插头接线是否有短路现象3、检查程序所烧录的尺长是否与实际相符4、调整 AD 板上可变电阻，看是否可调到位置足够注塑者冯文摘录于注塑者冯文摘录于《《注塑技术与注塑机注塑技术与注塑机》》‘1. 1111111啊啊吗2。
