定位环-浇口套

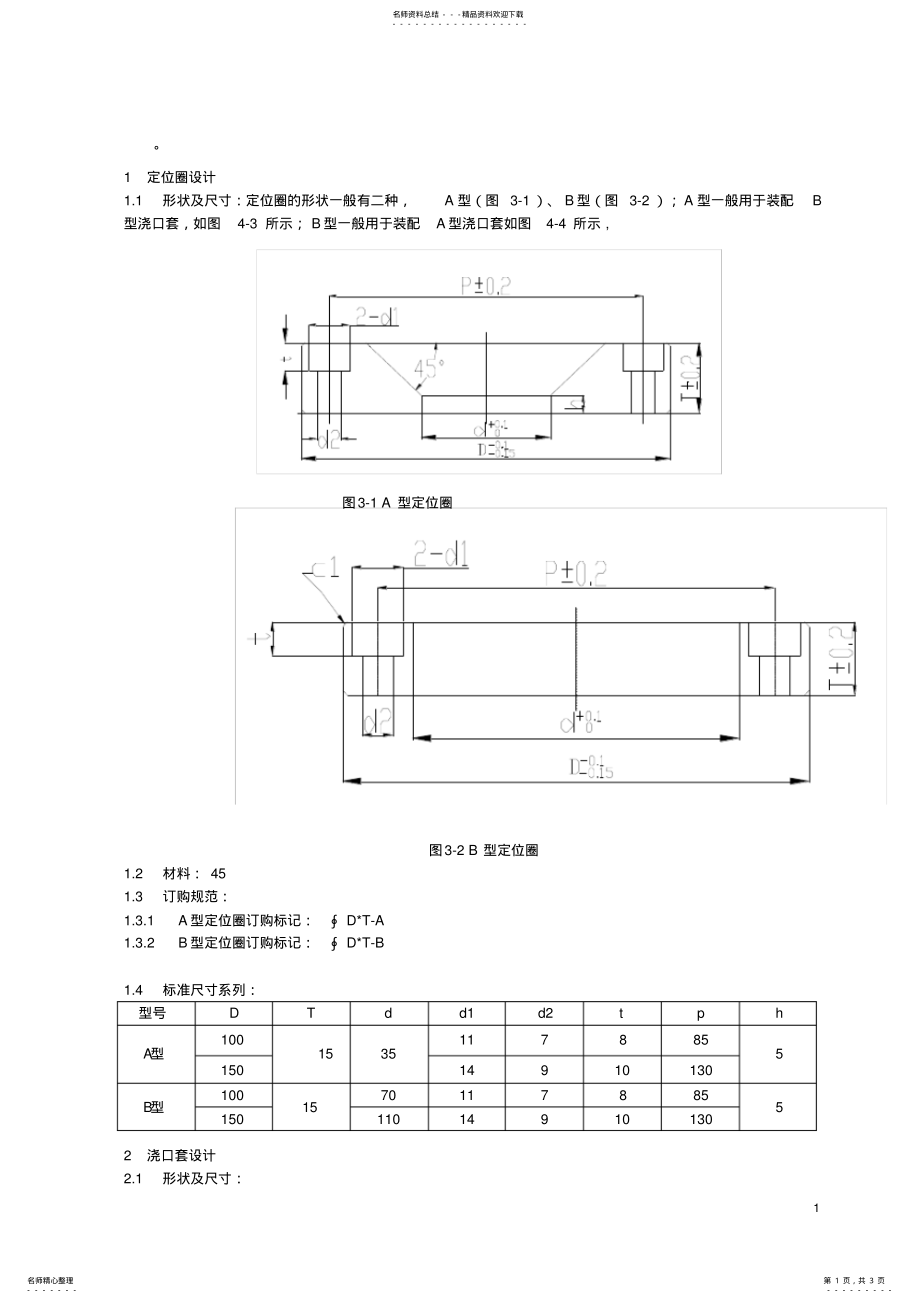

11 定位圈设计1.1 形状及尺寸：定位圈的形状一般有二种，A 型（图3-1）、B型（图3-2）；A 型一般用于装配B型浇口套，如图4-3 所示；B型一般用于装配A型浇口套如图4-4 所示,图3-1 A 型定位圈图3-2 B 型定位圈1.2 材料：45 1.3 订购规范：1.3.1 A 型定位圈订购标记：D*T-A 1.3.2 B 型定位圈订购标记：D*T-B 1.4 标准尺寸系列：型号D T d d1 d2 t p h A型100 15 35 11 7 8 85 5 150 14 9 10 130 B型100 15 70 11 7 8 85 5 150 110 14 9 10 130 2 浇口套设计2.1 形状及尺寸：名师资料总结-精品资料欢迎下载-名师精心整理-第 1 页，共 3 页 -2 2.1.1 浇口套的形状一般有二种，B型（图 4-2）、A型（图 4-1）图4-2 B 型浇口套图4-2 B 型浇口套图 4-1 A 型浇口套名师资料总结-精品资料欢迎下载-名师精心整理-第 2 页，共 3 页 -1 图4-3 A 型浇口套装配图4-4 A 型浇口套装配2.2.材料及热处理：材料T8A，淬火硬度HRC50-55 2.3 订购标记：2.3.1 A 型浇口套的订购标记：D*L*SR*P*a-A 4.4.2 B型浇口套的订购标记：D*L*SR*P*a-B2.4 标准尺寸列表：B型浇口套标准尺寸D d D1 A D1 SR L 12 35 40 2 3 4 4 5 6 16 21 60 16 60、100 20 60、100 A型浇口套标准尺寸D A d1 SR L 12 2 3 4 4 5 16 21 60 16 60、100 20 100、130 图 4-3 B 型浇口套装配名师资料总结-精品资料欢迎下载-名师精心整理-第 3 页，共 3 页 -。
