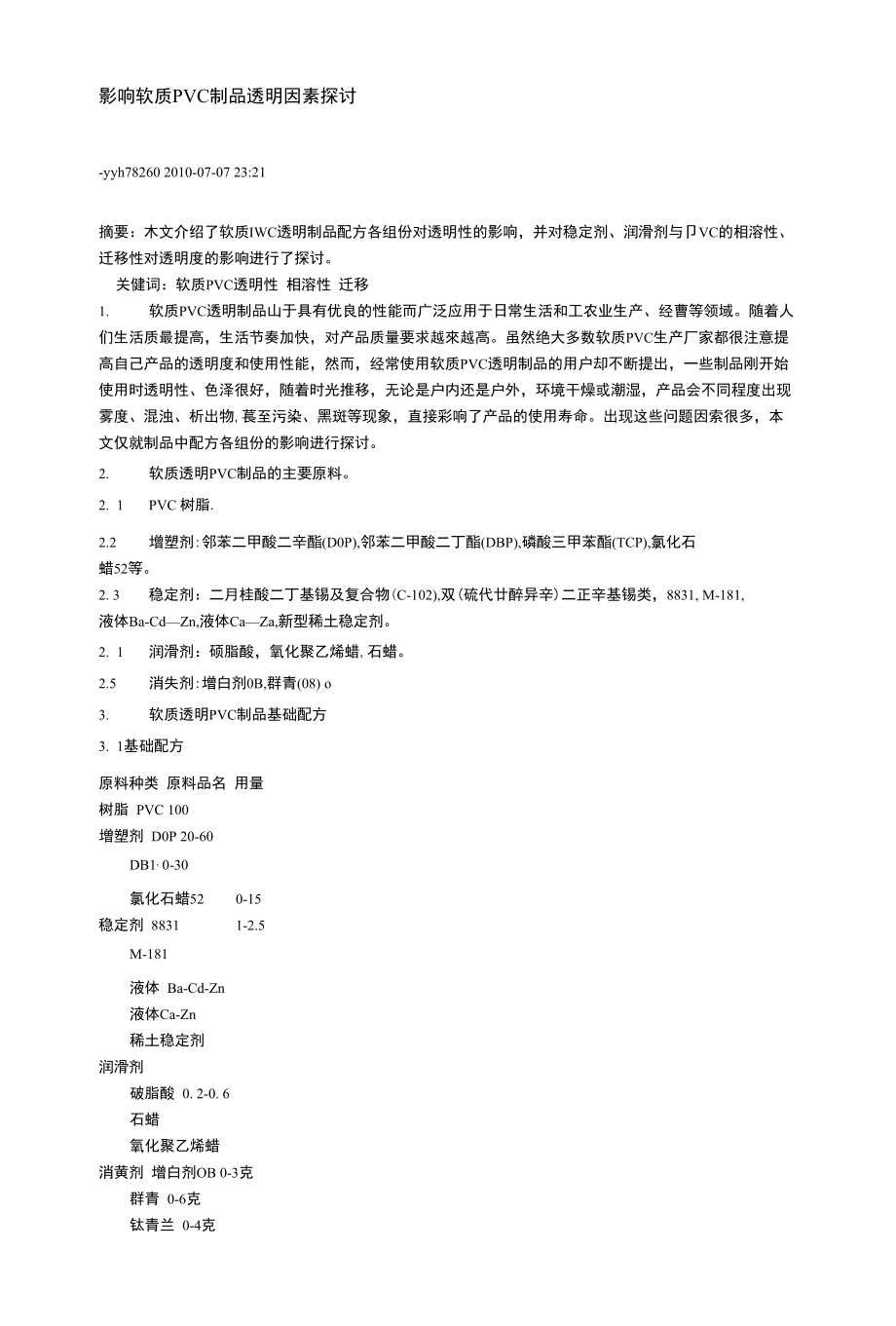

影响软质PVC制品透明因素探讨-yyh78260 2010-07-07 23:21摘要：木文介绍了软质IWC透明制品配方各组份对透明性的影响，并对稳定剂、润滑剂与卩VC的相溶性、 迁移性对透明度的影响进行了探讨关健词：软质PVC透明性 相溶性 迁移1. 软质PVC透明制品山于具有优良的性能而广泛应用于日常生活和工农业生产、经曹等领域随着人 们生活质最提高，生活节奏加快，对产品质量要求越來越高虽然绝大多数软质PVC生产厂家都很注意提 高自己产品的透明度和使用性能，然而，经常使用软质PVC透明制品的用户却不断提出，一些制品刚开始 使用时透明性、色泽很好，随着时光推移，无论是户内还是户外，环境干燥或潮湿，产品会不同程度出现 雾度、混浊、析出物,萇至污染、黑斑等现象，直接彩响了产品的使用寿命出现这些问题因索很多，本 文仅就制品中配方各组份的影响进行探讨2. 软质透明PVC制品的主要原料2. 1 PVC 树脂.2.2 增塑剂:邻苯二甲酸二辛酯(D0P),邻苯二甲酸二丁酯(DBP),磷酸三甲苯酯(TCP),氯化石蜡52等2. 3 稳定剂：二月桂酸二丁基锡及复合物(C-102),双(硫代廿醉异辛)二正辛基锡类，8831, M-181,液体Ba-Cd—Zn,液体Ca—Za,新型稀土稳定剂。
2. 1 润滑剂：硕脂酸，氧化聚乙烯蜡,石蜡2.5 消失剂:增白剂0B,群青(08) o3. 软质透明PVC制品基础配方3. 1基础配方原料种类 原料品名 用量树脂 PVC 100増塑剂 D0P 20-60DB1, 0-30氯化石蜡52 0-15稳定剂 8831 1-2.5M-181液体 Ba-Cd-Zn液体Ca-Zn稀土稳定剂润滑剂破脂酸 0. 2-0. 6石蜡氧化聚乙烯蜡消黄剂 增白剂OB 0-3克群青 0-6克钛青兰 0-4克1. 配方各组分对制品透明性的影响4. 1 PVC树脂一般选用平均聚合度1000-1100型号的树脂并且要求鱼眼个数少，杂质小，对增塑剂吸收良好，易于塑 化目前，国内除少数电石法小厂生产的I〉此树脂质最不稳定外，绝大多数厂家生产的树脂能够满足质戢 要求4. 2增塑剂对卫生性能有要求的软质PVC透明制品，一般情况选用综合性能优良的邻苯二甲酸二辛酯（D0P）作增塑剂, 用M 40-60phro对不要求卫生性能的制品，多数场合将1）（）1〉和邻苯二甲酸二丁酯（DBP）配合使用，以提髙 塑化效率和制品透明度值得注意的是DBP高的挥发性和抽出性，会影响制品的耐久性能与增教剂配合, 使用少量（5phr左右）的磷酸三甲苯酯（TCP）能提高制品的透明度，但是不能用食品包装和儿童玩具。
氯化石蜡绝缘性能好，成木低，但是与树脂相溶性差，低温性能和耐久性差，超过一定量对制品透明度影 响较大1. 3稳定剂在软质PVC透明制品中稳定剂的选择与使用至关重要，产品的卫生性能、透明性、加工性能与稳定体系的 使用有很大关系4. 3. 1含硫辛基锡类如曲31、M-18k 710N等具有优异的热稳定性能，卫生性能及透明性，应用广泛设 计配方应考虑到：一应当适当配合润滑体系，以弥补这类稳定剂一般缺乏润滑性的不足二对户外使用的 制品适当配合使用光稳定剂三避免硫化污染，并应注意这类稳定剂有特殊气味同时还要注意产生雾度1. 3. 2二月桂酸丁基锡及其复合改性物类稳定剂（如C-102）,加工性能优良，透明性也很好，并且无硫 化污染但是不能用于食品包装和儿童玩具4. 3. 3液体Ba-Cd-Zn, Ba-Zn以及液体Ca~Zn复合稳定剂，在软质透明卩VC制品中一般不应用于高温加工 场合经过改性并辅以功能性助剂的Cd-Zn复合稳定剂，才用于有卫生性能要求的配方中1. 3. 4稀土稳定剂是一种新颖的无毒稳定剂系补，具有优良的透明性、抑制初期着色性和长期稳定性，无 硫化污染，光稳定性和自润滑性良好，对铜无腐蚀。
河南省禹州市中凯塑料助剂厂生产的新型无毒稀土稳 定剂，具备上述性能值得注意的是：市隹的稀土稳定剂大部分是复合物，且复合铅、镉类较多，对要求 卫生性能的产品选择应慎匝4. 3. 5选择使用稳定剂特别是有卫生性能要求的产品，应避免使用含有八大镯害更金属的稳定剂品种俗 称的“八大重金属”有：Sb （鱗）、As （伸）、Ba （做）、Cd （镉）、Cr （钻）、Pb （铅）、llg （汞）、 Se （硒）其中铅、做、镉、鱗在PVC稳定剂中很帘见，透明稳定剂中则常常含有锁、镉、Wo这里需要 指出，生产厂家若产品中含有欧州EN71规定的八大重金属，将会销信:受阻，失去市场4.4润滑剂软质透明I〉VC润滑剂用最一般控制在0. 2-0. 6phr范围内大部分润滑性能好的外润滑剂与PVC相溶性差， 容易引起雾度，影响氏期透明度在增塑剂用杲大时（50phr以上时），且稳定剂有一定润滑作用带况下， 润滑剂应减少用帚:，否则很容易迁移，其至析出闻彩响透明度4. 5消黄剂荧光增白剂在软质透明PVC >P常常使用，品种和用量很关健，使用稍微过量，产品混浊，透明度差，并泛 紫光使用群青等消黄剂也丿也注意同样的问题在使用光稳定剂的体系中丿也注意荧光增口剂与它的相IL影 响，避免相互干涉使助剂作用不能充分发挥，甚至影响产品质量。
5结论5.1影响软质PVC透明性的因素很多,如生产工艺,设备塑化能力,以及环境的影响等生产厂家应当加 以注意5.2生产软质PVC透明制品，最好避免使用含有“八大霓金属”的助剂，以免失去国际市场准入证新型 稀土稳定剂性能优良，应用前景广阔5.3与PVC树脂相溶性差的助剂易析出，对制品透明性造成不良影响5. 1稳定剂中的溶剂及其它低分子成份的挥发和有些金属离子的迁移而爆响到制度的透明度和长期透明 性启明星 2010-07-08 08:482. 1 润滑剂：彼脂酸,氧化聚乙烯蜡，右蜡右蜡敢用么-xixic“（〉yu 2010-07-10 08:09氯化石蜡敢用吗？呵呵页码：1。
