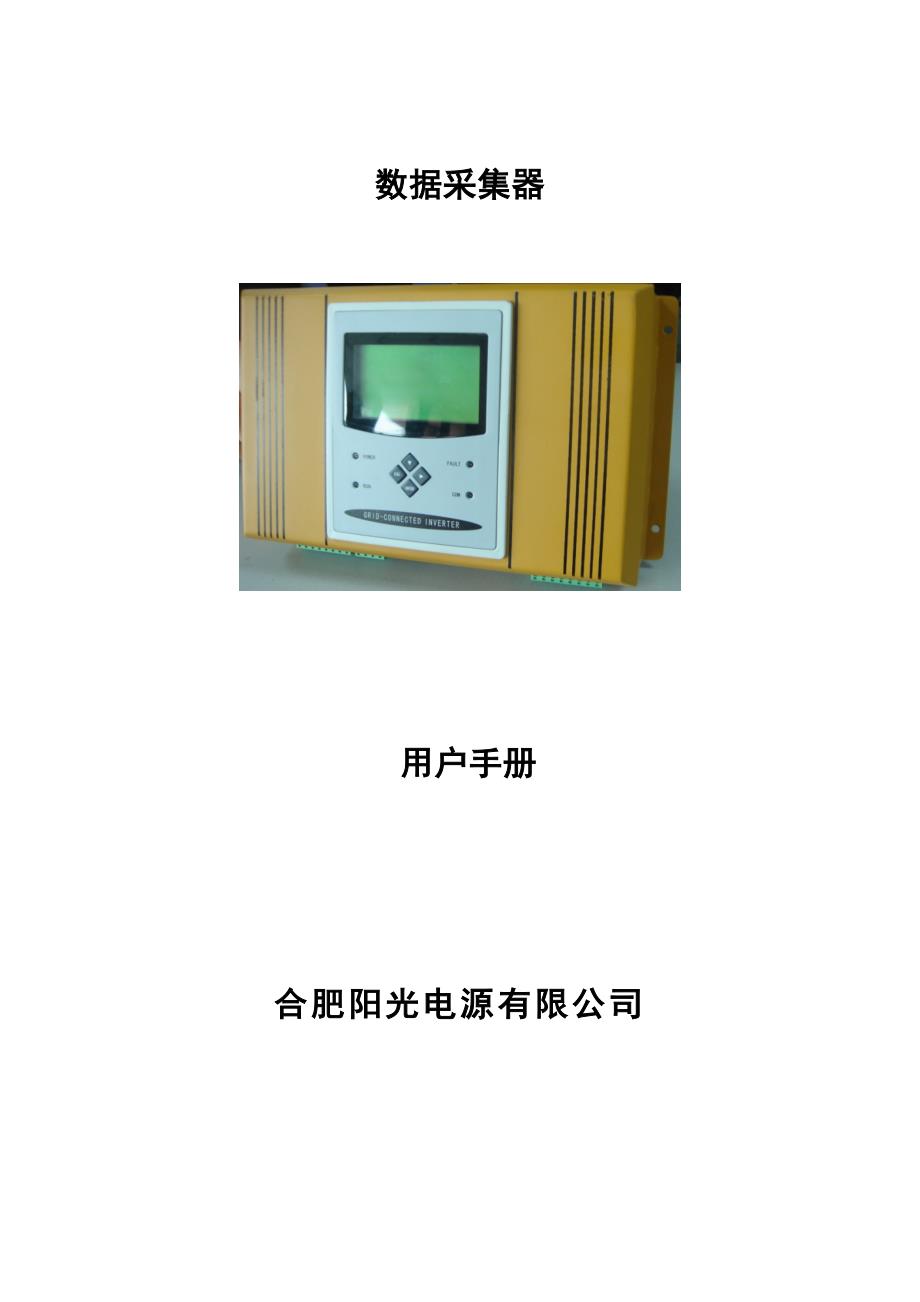

数据采集器 用户手册合肥阳光电源有限公司目录1. 简介 12.外形和接线端子 12.1 接线端子定义 33.最小接线图 44. 指示灯 55. 液晶与按键 66. 显示菜单简介 77. 附录 157.1 质量保证 157.2 联系我们 161. 简介数据采集器是合肥阳光电源公司最新研发的通讯监控产品，不仅利用显示屏显示数据信息，还可以通过网络对大型光伏发电站进行监控合肥阳光电源公司可以为客户提供多种方式、量身定做的光伏电站监控方案合肥阳光电源公司的通讯产品用于处理光伏系统电站数据，可与应用于并网系统的各种合肥阳光电源公司逆变器进行通讯，既可以对单台逆变器进行监控，也可以对数十台至上百台逆变器进行监测 本设备采用标准的数据通讯接口，包括RS485/232标准串口，USB，网络通讯等多种方式，最大限度的与用户现有系统相兼容，降低成本数据采集器主要用来采集关于发电站性能的所有数据，四行显示屏和按键使系统的调试和监测更为简单 如果需要对光伏电站进行监测，每个单台逆变器都会通过RS485数据线连接到数据采集器上数据采集器可以对每台逆变器的数据进行全面监测数据采集器具有以下特性:连续的电站运行监测 1.远程控制和监测 2.通过RS232， RS485或以太网与上位机进行通讯 3.内置数据存储器 4.数据采集和存储方便 2.外形和接线端子数据采集器的主要包含接线端子与LCD显示面板，下面将详细介绍。
图 1 数据采集器外形图 2 接线端子如上图所示，接线端子在数据采集器的下方，在数据采集器的主要分为九个部分，下表是详细解释2.1 接线端子定义编号名称解释1AI0-AI3AI0-AI3输入信号为0-5V硬件具备AD采样条件,可以根据项目和系统要求定制AD采样软件,此项目中的软件不具备AD采样功能,需要定制.2GND与AD输入的地共在一起,没有AD输入时无需连接3+5V由于此设备采用AC-DC模块供电,故此端口可不接输入电源,但是可以提供+5V电源给外部设备(功耗<1W).4RS485(A0和B0、A1和B1)A0,B0接PC机的RS232转RS485模块的A和BA1,B1接并网逆变器的RS485通讯接口的A和B5RS232与PC通讯的232端子6NET网络通讯接口,此网络通讯接口采用XPORT通讯模块将RS232信号转为网络通讯信号,可以远程网络通讯.用户可以通过XPORT通讯模块的配置软件设置网络通讯参数和RS232通讯参数.根据合肥阳光的并网逆变器通讯协议即可通过网络通讯方式查询并网逆变器参数.7USB通过USB线即可通过PC机的USB接口配合USB驱动和合肥阳光通讯软件即可访问并网逆变器的运行参数.8POWER数据采集器供电接口,配置交流220V转+5V AC-DC开关电源即可.本公司提供AC-DC模块.9DO0 - DO3提供4路继电器输出开关信号,针对项目要求提供输出接口控制.3.最小接线图为使得数据采集器正常工作所需要的最小接线，如下图，注意： RS485接口与POWER电源接口是必接的端口,其它接口可不接。
图 3 系统运行所需的最小接线图图 4 5V电源4. 指示灯在LCD面板上有4个LED灯，通过这些灯就可知道数据采集器的工作状态指示灯图 5 LED灯板每个LED灯的指示状态如下表所示：LED 灯含义POWER电源工作电源灯(控制板开始工作)RUN运行灯(系统正常运行灯亮)FAULT故障灯(故障发生时灯亮)COM通讯测试灯(通讯正常灯亮)5. 液晶与按键按键液晶图 6 液晶面板逆变电源的面板液晶为4行显示，面板上设置了4个按键，如图6所示n 按键操作介绍按键 功能ESC返回、结束▼选择菜单设置参数时增/减值►向左/右选择待设置值ENTER确认进入菜单确认设置值注：按任一键，液晶的背光灯亮持续2分钟6. 显示菜单简介1. 数据采集器刚上电后会出现公司标识、产品名称和版本号2. 约10秒钟后会进入检测状态，此时数据采集器开始检测通过通讯端口连接的逆变器状态、通讯是否正常等设备讯息并且采集逆变器运行数据，此过程根据实际情况会持续30秒到2分钟3. 在系统检测完毕后，会出现默认界面，包括系统的当前时间，电站所有逆变器的总天发电量（单位：千瓦时KWH），总功率（实时功率，单位KW），检测到的逆变器台数。
4. 本机可连接本公司的环境监测仪，检测到环境检测仪以后，总台数的前面会增加S符号注：本数据采集器目前支持最多同时监控15台逆变器，如果用户有特殊需要还可以增加在默认界面下按下ENTER键会进入信息控制总界面通过▼键选择想要查看的子选项，然后使用ENTER键确认，将进入子界面中进入电站汇总信息界面后，有三个子选项供设置与查看1. 汇总信息,包括：电站总发电量，二氧化碳减排量，天发电量，输出总功率以及检测到的电站逆变器台数所有显示的数据均为数据采集器采集到的所有逆变器相关数据累加汇总而成2. 设备通讯,包括：电站总发电量，二氧化碳减排量，天发电量，输出总功率以及检测到的电站逆变器台数所有显示的数据均为数据采集器采集到的所有逆变器相关数据累加汇总而成3. 设备状态，最上面一栏显示当前设定的系统设备总台数设备状态边上的数字显示当前选定设备的地址在设备状态下面的显示的数据可以分为三项：设备的地址（从01-设定的系统总台数之间的数字），设备的型号与设备的状态（运行，停止或故障）进入单个设备信息界面后，可以查看到系统当前所有监控的逆变器地址与型号，当箭头指向需要查看的逆变器后，按下确认键，可以进入单台设备信息选择栏，包含：运行信息，故障记录，数据记录和开机关机四个子选项。
1.在“运行信息”里可以查看所选逆变器的当前运行信息2.在“故障记录”里可以查看所选逆变器的最近二十条故障记录，包括故障发生的时间与类型3. 在“数据记录”里可以查看所选逆变器的当天与历史运行数据，数据按天存储，每天每隔十分钟存储一次记录，记录数最大144条4. 在“开机关机”里可以控制选定的单台逆变器开机或者关机如果需要控制所有逆变器开机或关机，可以从主界面菜单里的“开机关机”里进入，此菜单可以控制“所有设备”而非单台设备开机或关机如果想要进入“参数设置”子菜单，需要键入正确的密码，默认的密码为1111，在正确的输入密码并确认后，可以进入参数设置菜单，包含三个选项：系统参数，运行参数和通讯参数在系统参数里，可以对数据采集器的语言，时间，地址进行设置，或是恢复出厂值1.在“语言”子选项里可以设置数据采集器的显示语言，目前可选语言为汉语和英语2.在“日期时间”子选项里，可以更改系统的当前时间，系统以前记录数据所存储的时间不发生改变，但是更改后的数据记录时间将会发生变化5. 在“设备地址”子选项里，可以设定设备地址的最低值与最高值，默认的最低值为1（最小可设定数字），默认的最高值为15（最大可设定数字），最低值应当比最高值小，而且设置二者之间的数目应当与系统需要监控的逆变器台数一致.如果系统包含3台逆变器，而最低值为1，最高值为2，则会造成有一台的逆变器数据无法被采集与显示。
6. 当用户希望恢复出厂值时，进入“恢复出厂值”子菜单，输入默认密码1111并确认输入后，系统存储的所有历史数据清零，参数恢复默认值注意，此步骤不可恢复，请慎重操作系统的“运行参数”子选项暂无任何操作在“通讯参数”子菜单里，用户可以指定数据采集器与上位PC机之间的对应于不同通讯方式的波特率，以及数据采集器与逆变器之间的通讯波特率通讯参数里包含的“PC-RS232通讯”，“PC-RS485通讯”和“PC-Net”通讯选项，仅在数据采集器与PC机之间以相应的通讯方式连接后才有效，在这些子菜单里的最下方“地址”指的是数据采集器的本机通讯地址如果数据采集器仅与逆变器相连而不连接电脑，那么仅需要对“INVERTER 通讯”进行设置，默认的波特率为9600 ，即选项0注意，为了确保通讯正常，逆变器的通讯波特率也应当设置为与数据采集器的波特率相同的数值，否则无法通讯7. 附录7.1 质量保证质保期本产品质保期为12个月，或者是从阳光电源有限公司交付给安装者后14个月，合同另有规定的以合同为准证据阳光电源有限公司在质保期内，要求客户出示购买产品的发票和日期同时产品上的商标应清晰可见，否则有权不予以质量保证。
条件² 质保期间出现故障的产品，阳光电源有限公司将免费维修或者更换新产品² 更换后的不合格的产品应返回给阳光电源有限公司² 客户应给阳光电源有限公司预留合理地时间去修理出现故障的设备以下情况出现，本公司有权不进行质量保证:² 运输损坏² 不正确地安装² 不正确地改装² 不正确地使用² 超出本手册中说明的非常恶劣的环境运行² 非正常的自然环境引起地损坏若产品尺寸及参数有变化，以本公司最新资料为准，恕不另行通知7.2 联系我们如果您有关于数据采集器的任何问题请与我们取得联系，我们将非常乐意地帮您解答请记住以下的联系方式地址:中国.安徽.合肥国家级高新技术开发区天湖路2号86 551 5327818：+86 551 5327800网址：邮箱：service@合肥阳光电源有限公司。
