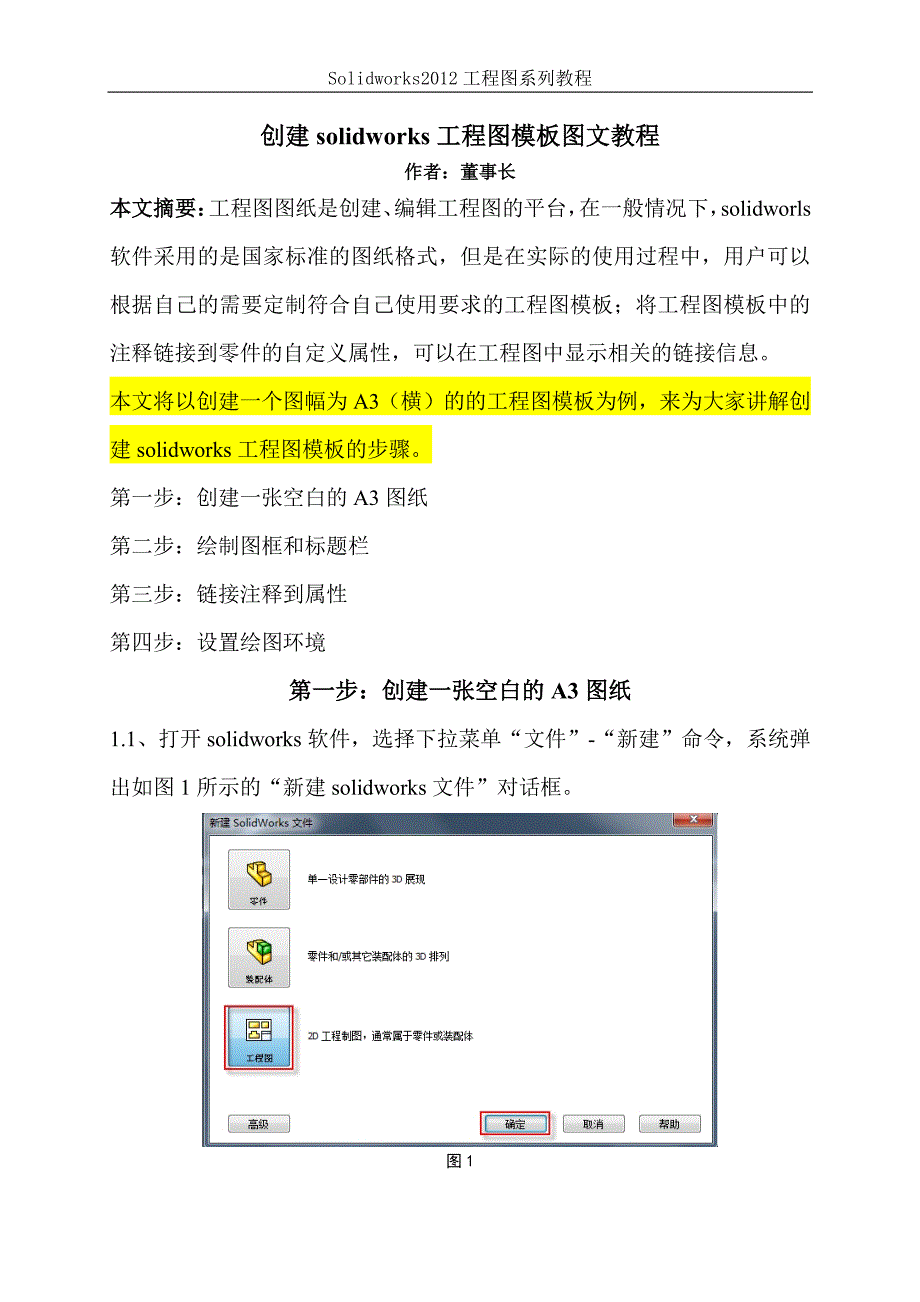

Solidworks2012 工程图系列教程 创建创建 solidworks 工程图模板图文教程工程图模板图文教程 作者：董事长作者：董事长 本文摘要：本文摘要： 工程图图纸是创建、 编辑工程图的平台， 在一般情况下， solidworls 软件采用的是国家标准的图纸格式，但是在实际的使用过程中，用户可以 根据自己的需要定制符合自己使用要求的工程图模板；将工程图模板中的 注释链接到零件的自定义属性，可以在工程图中显示相关的链接信息 本文将以创建一个图幅为 A3（横）的的工程图模板为例，来为大家讲解创 建 solidworks 工程图模板的步骤 第一步：创建一张空白的 A3 图纸 第二步：绘制图框和标题栏 第三步：链接注释到属性 第四步：设置绘图环境 第一步：创建一张空白的第一步：创建一张空白的 A3 图纸图纸 1.1、打开 solidworks 软件，选择下拉菜单“文件”-“新建”命令，系统弹 出如图 1 所示的“新建 solidworks 文件”对话框 图 1 Solidworks2012 工程图系列教程 1.2、在对话框中选择“工程图”类别，然后点击“确定”按钮系统进入 工程图环境，默认选择 A0 工程图模板，并弹出图 2 所示的“模型视图”对 话框。
图 2 1.3、由于是要创建一个空白的图纸，所以不需要插入模型或者装配体，在 “视图模型”对话框中直接点击按钮时，将生成一张空白图纸 图 3 Solidworks2012 工程图系列教程 1.4、在图纸的绘图区域点击鼠标右键，在弹出的快捷菜单中选择“属性” 命令，系统弹出“图纸属性”对话框，如图 4、图 5 所示 图 4 图 5 Solidworks2012 工程图系列教程 1.5、按照图 5 的标记部分进行设置，其余保持默认设置参数不变，然后点 击 “确定” ， 将创建一张图幅大小为 A3 横向工程图图纸 （图纸宽度为 420mm， 高度为 297mm） 如图 6 所示.可以看到 A0 的图框和标题栏还在，但是图纸 的幅面已经变为 A3 图 6 1.6、进入编辑图纸格式环境选择下拉菜单“编辑”- “图纸格式” ，如图 7（或者在图形空白处点击鼠标右键，在弹出的快捷菜单中选择“编辑图纸 格式”命令）进入编辑图纸格式环境 注：进入编辑图纸格式环境后，在图纸中创建的视图、标注和注释将不可 见而且在绘图窗口的右上角会有一个标识 Solidworks2012 工程图系列教程 图 7 1.7、删除原有的图框和表一栏。
框选所有图框和标题栏，按“Delete”键 删除，将会得到一个空白的空白的 A3 横向工程图图纸横向工程图图纸 Solidworks2012 工程图系列教程 第二步：绘制图框和标题栏第二步：绘制图框和标题栏 在得到空白的 A3 图纸后，接下来就需要在空白的图纸上绘制图框和标题栏 等图形 图 8 2.1、绘制图幅线和图框线绘制矩形，在下拉菜单“工具”- “草图绘制 实体”- “边角矩形”命令，绘制如图 9 所示一大一小两个矩形 图 9 2.2、固定图幅界线选中图 10 中的左下角的点，在图 11 所示的“点”对 Solidworks2012 工程图系列教程 话框中的“参数”区域中设定该点的坐标为（0,0） ，并在“添加几何关系” 区域中单击“固定”按钮，将图幅界线的左下角固定在坐标原点 图 10 图 11 2.3、 添加尺寸约束 为绘制的两个矩形添加尺寸约束 （俗话就是标注尺寸） 尺寸如下图 12 所示: Solidworks2012 工程图系列教程 注：由于默认字体标注截图看不清，为方便大家看清尺寸，我调整了标注 字体的大小 图 12 2.4、设置图框线宽按住“ctrl”键，在图形区选取内侧矩形的四条边线， 单击“线型”工具栏中的线宽“”工具,选择第二种线宽 0.25mm。
注意：如果在软件界面左下角没有看到 “线型”工具栏，请右击工具栏按工具栏按 钮区钮区，在弹出的快捷菜单中选取命令将会在软件界面的左下角 出现线型工具栏，如图 13 图、14 所示： 图 13 图 14 Solidworks2012 工程图系列教程 2.5、绘制标题栏利用草图工具在图框界线内绘制如图 15 所示的标题栏， 这里的标题栏仅作为一个范例，读者可以根据自己的需要来绘制自己需要 的标题栏首先绘制表格，再添加文字 图 15 2.6、绘制标题栏表格如下图 16 所示： 图 16 2.7、隐藏尺寸标注选择下拉菜单“视图”-命令，一 次选取图纸上所有尺寸，此时被选中的尺寸颜色变为灰色，按下 Esc 键， 尺寸标注全部隐藏，如图 17 所示： Solidworks2012 工程图系列教程 图 17 隐藏尺寸标注 2.8、将标题栏固定在图框右下角按住“Ctrl”键，选取图 18 所示的 2 个点，在属性对话框的“添加几何关系”区域选择“合并”命令并确定 图 18 图 19 Solidworks2012 工程图系列教程 2.9、添加注解文字。
2.9.1、选择下拉菜单“插入”- “注解”- “注释”命令，系统弹出注释对 话框 2.9.2、选择引线类型单击“引线”区域中的“无引线”按钮 图 20 注释对话框 2.9.3、创建文本在创建好的标题栏中创建如图 21 所示的注释文本，确 认字高为 3.5，字体为汉仪长仿宋体汉仪长仿宋体 图 21 Solidworks2012 工程图系列教程 2.10、调整文字位置选取文字“ （材料标记） ”右击，在弹出的快捷菜单 中选择“捕捉到矩形中心”命令，然后选取图 21 所示的 4 条边线，系统会 自动将选取的注解调整到四条边线组成的矩形中心 ；然后用同样的方式调 整其他注解的位置，完成后如图 22 所示： 图 22 2.11、调整标题栏表格的线宽按照图 15 所示，调整标题栏的线宽，粗线 宽度为 0.25mm，完成后如图 23 所示： 图 23 Solidworks2012 工程图系列教程 第三步：链接注释到属性第三步：链接注释到属性 将图纸格式中的注释链接到属性，可以将零件或装配体中添加的自定义信 息自动反馈到工程图中，分为以下几个步骤： 3.1、选择链接文字注释在上一步创建的图纸格式中，双击“ （单位名称） ” 注释，删除注释框中的文字，在图形区左侧的“注释对话框”中单击“文 字格式”区域中的“链接到属性”按钮，如图 24 所示，系统弹出图 25 所 示的“链接到属性”对话框。
图 24 图 25 3.2、在“链接到属性”对话框中选中“图纸属性中所指定视图中的模型” 单项按钮，并在下方的下拉菜单中输入“单位名称” 3.3、单击“确定”按钮，关闭“链接到属性”对话框，在“注释”对话框 中单击按钮，完成对注释“单位名称”属性链接的添加 3.4、以同样的方式，为其他注释添加链接属性，将“ （图样名称） ”的链接 Solidworks2012 工程图系列教程 属性设置为“名称” ，将“ （图样代号） ”的链接属性设置为“代号” ，将“ （材 料标记） ”的链接属性设置为“材料” 3.5、在标题栏“重量”下方的单元格中插入注释，同时单击“注释”对话 框中的“链接到属性”按钮，将链接属性设置为“重量” ；在“比例”下方 的单元格插入注释，同时单击“注释”对话框重点中的“链接到属性”按 钮，在“链接到属性”对话框中选中“当前文件” ，“当前文件” ，单选按钮，在下拉菜单 中选取“SW- 图纸比例（sheet scale） ”选项，关闭对话框，完成属性链接 的添加注意在添加属性链接时，请将注释中已经存在的文字删除掉注意在添加属性链接时，请将注释中已经存在的文字删除掉。
Solidworks2012 工程图系列教程 第四步：设置绘图环境第四步：设置绘图环境 国标对工程图有许多规定，如尺寸标注的字体、箭头大小等都有明确规定 下面介绍在图纸格式中设置国标环境的部分操作步骤 4.1、选择下拉菜单“工具”-“选项”命令，系统弹出“系统选项（S）-普 通”对话框 4.2、设置“文档属性”选项卡参数，单击“文档属性”选项卡，在该选项 卡左侧选项区中选择“绘图标准”选项，在“总绘图标准”下拉列表中选 择“GB”选项 4.3、在对话框左侧的选项区中选取“尺寸”选项，在对话框中添加图 26 所 示的设置 图 26 Solidworks2012 工程图系列教程 4.4、在对话框左侧的选项区中选取“出详图”选项，在对话框中添加图 27 所示的设置 图 27 4.5、在对话框左侧的选项区中选取“注解”选项，在对话框中添加图 28 所示的设置 图 28 4.6、根据用户的需要，可以在“系统选项”选项卡和“文档属性”选项卡 Solidworks2012 工程图系列教程 中设置其他参数，最后点击“确定”按钮 4.7、在图纸空白区域点击鼠标右键，在弹出的快捷菜单中选择“编辑图纸 命令” ，系统将会退出“编辑图纸格式环境” 。
4.8、保存工程图模板选择下拉菜单“文件”- “另存为”命令，系统弹 出另存为对话框，保存类型选择“工程图模板（*.drwdot） ”,文件名为 “custom temp_A3” ,保存路径为 “C:\ProgramData\SolidWorks\SolidWorks 2012\templates” OK，关于 solidworks2012 工程图模板的创建过程就已经讲完了，本文通过 创建一个图幅为 A3 的工程图模板，阐述了创建工程图模板的一般过程和步 骤，大家看完以后可以试着创建自己需要的模板 现在验证一下刚才创建的模板是否成功，打开 solidworks 软件，选择下 拉菜单“文件”- “新建”命令系统弹出“新建 solidworks 文件”对话 框，选择左下角的按钮，我们可以在图 29 中看到刚才创建的模 板 图 29 。
