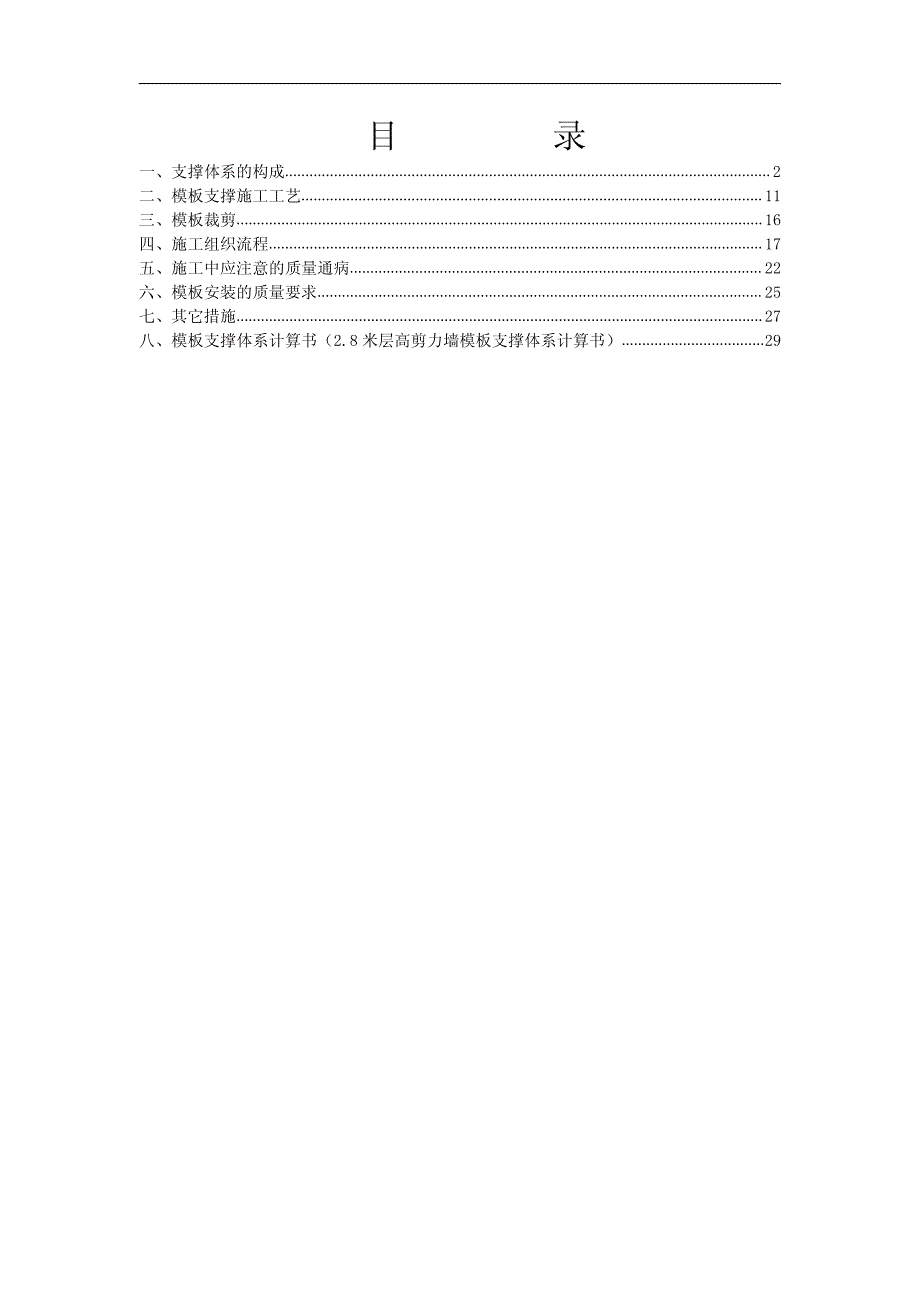

目录一、支撑体系的构成.......................................................................................................................2 二、模板支撑施工工艺.................................................................................................................11 三、模板裁剪.................................................................................................................................16 四、施工组织流程.........................................................................................................................17 五、施工中应注意的质量通病.....................................................................................................22 六、模板安装的质量要求.............................................................................................................25 七、其它措施.................................................................................................................................27 八、模板支撑体系计算书（2.8 米层高剪力墙模板支撑体系计算书）...................................29模板工程墙体支撑施工方案2一、一、一、一、支撑体系的构成支撑体系的构成支撑体系的构成支撑体系的构成(一)墙体构件1、墙体横杠A 组成：由两根 30mm×50mm，壁厚 2.75mm 矩形钢管及特制连接件组成。
Ｂ作用：替代传统支护中的双钢管，用于剪力墙水平方向支撑Ｃ优点：加大了与次龙骨的受力面，克服自然涨模现象，规格统一，连接方便，且横杠是一体的，可提高工作效率Ｄ规格：800mm1200mm1600mm2000mm2400mm2800mmＥ使用方法：合模后， 按图纸设计安装竖楞， 穿对拉螺栓， 然后将横杠水平方穿入对拉螺栓中，放入特质钢垫片，带上螺母，校正垂直度、平整度，把螺母拧紧横杠横杠模板工程墙体支撑施工方案32、L 型横杠A 组成： 与横杠相同由 30mm×50mm，壁厚 2.75mm 的矩形钢管组成，角度为 90°Ｂ作用：替代钢管，用于短支剪力墙阴角处的水平方向加固Ｃ优点：预制９０°角度，保证短支剪力墙的制作质量，而且操作简单快捷Ｄ规格：Ｌ３００mm－７００mmＬ４００mm－６００mmＬ５００mm－１０００mmE 使用方法：将 L 型横杠的一侧穿在对拉螺栓上，另一侧紧贴竖杠，将对拉螺栓穿过 L 型的间隙，放上垫片，校正垂直平整，拧紧L L L L 型横杠型横杠模板工程墙体支撑施工方案43、墙体横杠伸缩节Ａ组成：竖杠主体为 50mm×30mm，壁厚 2.8mm 的方钢管；伸缩节为 40mm×20mm 方钢管。
Ｂ作用：可与横杠随意连接，组成不同长度的横杠，适应各种规格的墙体Ｃ优点：在一定范围内，可自由调整长度，调整范围 15 ㎝可实现不同规格墙体的使用D 规格尺寸S200S300S400S500Ｅ使用方法：将横杠一头的固定螺栓拧下来，将伸缩节伸缩端插入到横杠内，对准长度后， 将固定螺栓插入孔内，拧紧即可完成伸缩固定螺栓 横杠伸缩节横杠横杠伸缩节横杠伸缩节模板工程墙体支撑施工方案54、墙体竖杠Ａ组成：竖杠主体为 50mm×50mm，壁厚 2.5mm 的方钢管；伸缩节为 40mm×40mm 方钢管Ｂ作用：替代传统支护中竖向使用的木方，支撑强度大大高于木方强度，克服自然涨模现象Ｃ优点：由于竖杠顶端加入 40×40mm 长 500mm 的方钢作为伸缩节，可自由调整长度，调整范围 30 ㎝可实现一定范围内不同标高的支撑Ｄ规格：2600mm－2900mm （内墙用）2700mm－3000mm（外墙用）2250mm－2550mm（洞口用）Ｅ使用方法：根据图纸标高将竖杠调整到适合尺寸，合模后按设计图纸间距（25mm－30mm） 贴在木模板上，在竖杠预留钉子孔处钉上 60mm 的铁钉，固定竖杠钉子孔固定螺栓伸缩节活节竖杠竖杠模板工程墙体支撑施工方案65、阳角锁具A 组成：阳角挡片，小对拉螺栓，钩头螺栓，特质垫片B 作用：用于剪力墙阳角及洞口的加固。
C：优点：连接方便因为横杠端头在同一水平面，所以加固后，保证了阳角的 90°角D 规格统一E 使用方法：阳角处连接的两个横杠用对拉螺栓加固后， 应将横杠与横杠的连接处留出 2mm 间隙，当钩头螺栓加固后紧密间隙，更加牢固，不易变形，然后在带上阳角顶片，加固即可钩头螺栓阳角挡片横杠阳角锁具阳角锁具模板工程墙体支撑施工方案76、洞口锁具A 组成：同横杠，再加上穿墙螺栓一起使用B 作用：用于剪力墙洞口C 优点：连接方便，牢固D 规格：320mm420mm470mm520mmE 使用方法：横杠固定后，将洞口处放两棵竖杠，后将洞口锁具放入两棵横杠之间，用钩头螺栓从钩住两端，加螺母拧紧，再在横杠端头加上阳角锁具加固穿墙螺栓洞口锁具洞口锁具洞口锁具模板工程墙体支撑施工方案8（二）顶板构件1、顶板支撑主梁A 组成：主节为规格 65*70 ㎜槽型钢，壁厚 2.5 ㎜，主梁内伸缩节为规格 58*61 ㎜规格槽型钢，活节规格也为 65*70 ㎜槽型钢，槽型钢在关键部位设有加强筋B 作用：用于顶板主梁C 优点：可伸缩，适用于不同规格的屋顶D 规格：4 号主梁 900-1350 ㎜；3 号主梁 1500 ㎜-2150 ㎜；2 号主梁 2000 ㎜-3250 ㎜；1 号主梁 3000 ㎜-4350 ㎜。
E 使用方法：配合（钢管）碗口架使用，先架好（钢管）碗口架，安装好丝杠 U托，将主梁搭在丝杠 U 托上，调整好适当的尺寸活节主节伸缩节连接件挂点副梁固定点主梁主梁模板工程墙体支撑施工方案92、顶板支撑副梁A 组成：副梁为规格 50 ㎜*50 ㎜的槽型钢B 作用：用于顶板次龙骨C 优点：可随意连接，整体连接稳固可靠D 规格：850mm1350 ㎜1650 ㎜E 使用方法：配合（钢管）碗口架使用，先架好（钢管）碗口架，安装好丝杠 U托，将主梁搭在丝杠 U 托上，调整好适当的尺寸，然后将副梁搭在主梁上即可连接挂点连接孔副梁副梁模板工程墙体支撑施工方案103、顶板支撑主梁连接件A 组成：连接件为规格 50 ㎜×50 ㎜的槽型钢B 作用：用于主梁的连接，保证主梁稳固C 优点：连接快捷，整体稳固D 规格：530mm830 ㎜1130 ㎜E 使用方法：配合（钢管）碗口架使用，先架好（钢管）碗口架，安装好丝杠 U托，将主梁搭在丝杠 U 托上，调整好适当的尺寸，将连接件卡入主梁预置孔内连接好连接件连接件模板工程墙体支撑施工方案11二、模板支撑施工工艺二、模板支撑施工工艺二、模板支撑施工工艺二、模板支撑施工工艺（一）剪力墙支撑体系施工方法1、工艺流程：弹模板控制线→焊内墙定位筋→拼装一侧模板→安穿墙螺栓和塑料套管→拼装另一侧模板→拼装洞口模板→安墙体竖杠→安墙体横杠→安阳角锁具→安阴角锁具→安可调节拉条并调整固定→办预检模板工程墙体支撑施工方案122、. 制作方法：（1）墙体支撑的拼装：模板合模后开始拼装墙体支撑，先将墙体竖杠（竖杠）按间距不大于 250mm 均匀钉到模板上，然后穿入对拉螺栓，完成前两步之后开始拼装墙体横杠（横杠） ，拼装墙体横杠应严格按照设计图纸进行拼装，最好带上垫片和螺母，紧固完成。
2）洞口的制作：木模板墙体墙体横杠墙体竖杠洞口锁具竖杠横杠洞口洞口模板工程墙体支撑施工方案13模板合模后，装好横杠竖杠，然后组装洞口，将洞口锁具用对拉螺栓固定到横杠上，每侧带上一个阳角锁具加固即可3）阳角的制作：将钩头螺栓从较长横杠的中间缝隙中伸入，将铁钩钩住内侧杠的钩点，从而锁住将将阳角锁具放在阳角处相交的两根横杠中较长的一根上，用锁锁具上的垂直挡板紧紧贴住内侧的横杠上，而后用短螺栓加固锁具，直至锁紧，阳角加工完毕4）阴角的制作：阳角挡片钩头螺栓L 型横杠5×5 ㎝木方模板工程墙体支撑施工方案14横杠竖杠组装完成后，在阴角处放上 L 型横杠，带上垫片、螺母加固即可5）短墙的制作3. 整体操作流程：先拼装好一面模板，安穿墙螺栓和塑料套管，螺栓的规格和间距见前面已设计模板的明确规定1） 清扫墙内杂物，拼装另一侧模板在拼装洞口模板2）依次安装竖杠、横杠、阳角锁具、阴角锁具、洞口锁具、可调节拉条并调整使模板垂直后，拧紧螺栓3）模板安装完毕后，检查一遍锁具、螺栓是否紧固，模板拼缝及下口是否严密，办完预检手续 （注：1.安装完毕后应用靠尺建厂横杠是否在同一直线上，通长由于螺母的松紧不一致造成墙体不平整 2.检查大纹螺栓、丝杆与螺母是否配套，不配套时应用双螺母。
否则振动棒下入墙体时螺母自动退丝，影响墙体平整度、垂直度）（4）模板拆除，先拆除螺栓上的螺母及调整拉条，由上往下拆除洞口锁具、阴角锁具、阳角锁具、横杠、竖杠，用撬棍轻轻撬动模板，使模板离开墙体， 即可把模板搬运至上层同一墙体拆除过程中应加强管理，避免野蛮施工，避免乱L 型横杠5×5cm 木方短墙短墙短墙短墙模板工程墙体支撑施工方案15堆乱放，主、竖杠及配件，洞口阳角等锁具按墙码好后运至上层同号墙，不得交换使用待模板及及料具拆除完毕后，随即用专用工具将可循环穿墙套管剔除，运至上一层循环使用（5） 拆下的模板及时清理粘结物，小型锁件应及时集中收集管理二）顶支撑安装程序1、工艺流程：搭设碗扣架（或钢管架）铺梁底模及梁邦安装主、副梁墙体四周加贴海绵条铺模板校正标高办预检浇筑2、操作工艺：1楼层地面立支柱前须垫通长脚手板或长度不小于400mm的50x100mm的木方，采用多层支架支模时，支柱应垂直，上下层支柱应在同一竖向中心线上， 严格按各开间支撑布置图支撑2先安装碗口架，然后安装 U 托；完成后按图纸设计尺寸，将主梁调整好尺寸依次放在 U 托上，然后用连接件连接，然后安装副梁支柱间距不大于1200mm，主副梁方向离墙应保持在 400mm~600mm 之间。
3调节支柱高度，将主、副梁找平4铺楼板（顶板）模板，保证拼缝严密，不漏浆，普通木模板则要留板缝以备浇水膨胀顶板模板与四周墙体或柱头、梁邦交接处应加海绵条防止漏浆5平台板铺完后，用水平仪测量模板标高，进行校正，并用靠尺找平6标高校完后， 支柱之间应加设水平拉杆， 根据支柱高度决定水平拉杆设几道，一般情况下，离地面 200mm~300mm 处设一道，往上纵横方向每隔 1.6m 左右设一道，碗扣式脚手架经计算横杆间距可采用 0.9m、1.2m 等7将模板内杂物清理干净，办理预检手续模板工程墙体支撑施工方案16一号主梁尺寸：3000～4350mm二号主梁尺寸：2000～3250mm三号主梁尺寸：1500～2150mm四号主梁尺寸：900～1350mm三、模板裁剪三、模板裁剪三、模板裁剪三、模板裁剪模板要求采用规格为 1220×2440×15mm 的木模板模板裁剪作业应在标准层施工前，统一裁剪制作首先，按照设计图纸进行模板归类，模板垂直方向螺。
