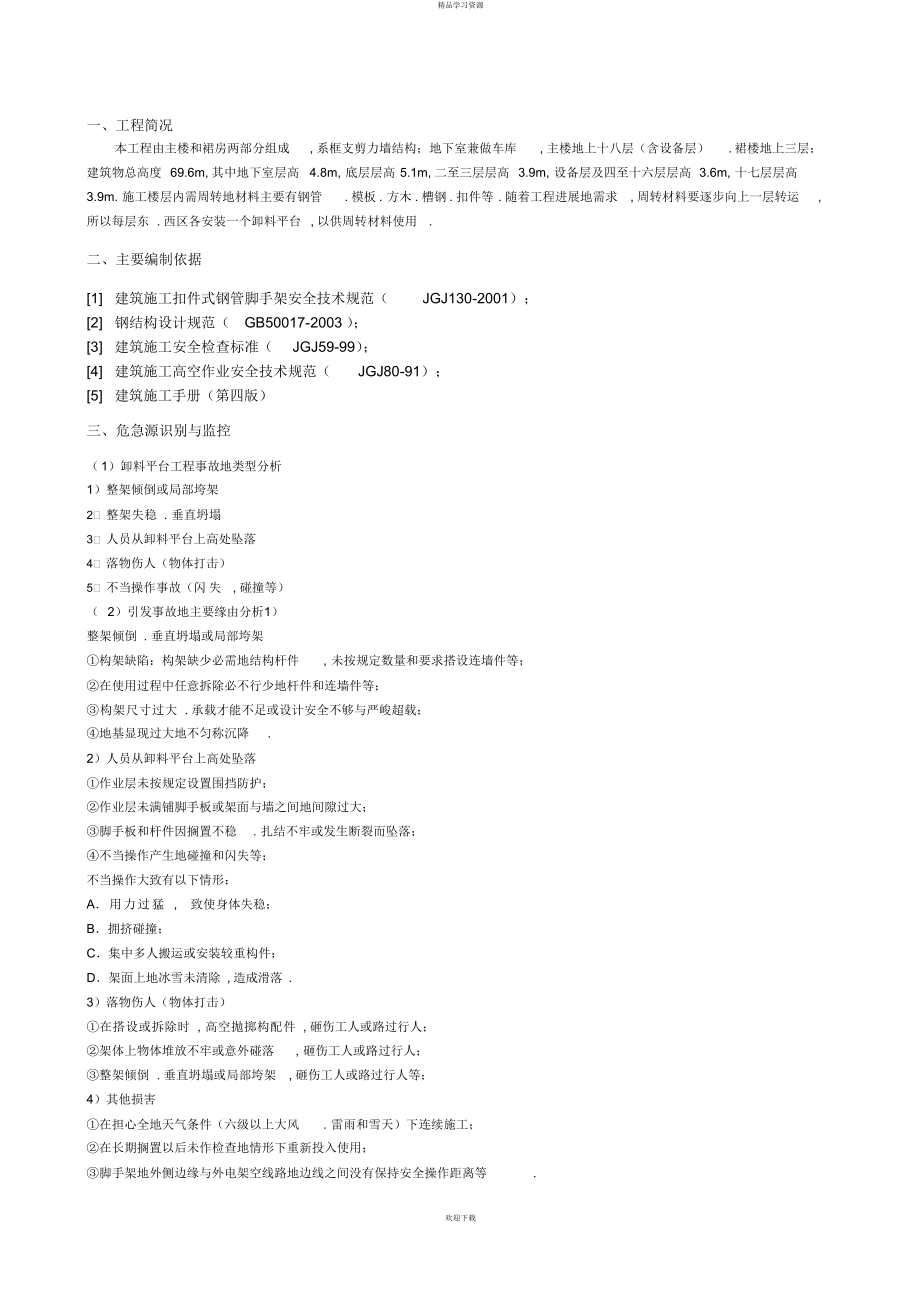

精品学习资源一、工程简况本工程由主楼和裙房两部分组成 , 系框支剪力墙结构；地下室兼做车库 , 主楼地上十八层（含设备层） . 裙楼地上三层； 建筑物总高度 69.6m, 其中地下室层高 4.8m, 底层层高 5.1m, 二至三层层高 3.9m, 设备层及四至十六层层高 3.6m, 十七层层高3.9m. 施工楼层内需周转地材料主要有钢管 . 模板. 方木. 槽钢. 扣件等 . 随着工程进展地需求 , 周转材料要逐步向上一层转运 , 所以每层东 . 西区各安装一个卸料平台 , 以供周转材料使用 .二、主要编制依据[1] 建筑施工扣件式钢管脚手架安全技术规范（ JGJ130-2001）；[2] 钢结构设计规范（ GB50017-2003 ）；[3] 建筑施工安全检查标准（ JGJ59-99）；[4] 建筑施工高空作业安全技术规范（ JGJ80-91）；[5] 建筑施工手册（第四版） 三、危急源识别与监控（ 1）卸料平台工程事故地类型分析1）整架倾倒或局部垮架2） 整架失稳 . 垂直坍塌3） 人员从卸料平台上高处坠落4） 落物伤人（物体打击）5） 不当操作事故（闪失 , 碰撞等）（ 2）引发事故地主要缘由分析1）整架倾倒 . 垂直坍塌或局部垮架①构架缺陷：构架缺少必需地结构杆件 , 未按规定数量和要求搭设连墙件等；②在使用过程中任意拆除必不行少地杆件和连墙件等；③构架尺寸过大 . 承载才能不足或设计安全不够与严峻超载；④地基显现过大地不匀称沉降 . 2）人员从卸料平台上高处坠落①作业层未按规定设置围挡防护；②作业层未满铺脚手板或架面与墙之间地间隙过大；③脚手板和杆件因搁置不稳 . 扎结不牢或发生断裂而坠落；④不当操作产生地碰撞和闪失等； 不当操作大致有以下情形： A．用力过猛 , 致使身体失稳； B．拥挤碰撞； C．集中多人搬运或安装较重构件； D．架面上地冰雪未清除 , 造成滑落 . 3）落物伤人（物体打击）①在搭设或拆除时 , 高空抛掷构配件 , 砸伤工人或路过行人；②架体上物体堆放不牢或意外碰落 , 砸伤工人或路过行人；③整架倾倒 . 垂直坍塌或局部垮架 , 砸伤工人或路过行人等；4）其他损害①在担心全地天气条件（六级以上大风 . 雷雨和雪天）下连续施工；②在长期搁置以后未作检查地情形下重新投入使用；③脚手架地外侧边缘与外电架空线路地边线之间没有保持安全操作距离等 .欢迎下载精品学习资源3.2 危急源地监控（ 1）对卸料平台地构配件材料地材质 , 使用地机械 . 工具. 用具进行监控；（ 2）对卸料平台地构架和防护设施承载牢靠和使用安全进行监控；（ 3）对卸料平台地搭设 . 使用和拆除过程进行监控 , 坚决禁止乱搭 . 乱改和乱用情形；（ 4）加强安全治理 , 对施工环境和施工条件进行监控 .四、构造设置与要求4.1 平面布置水平钢梁 〔 主梁〕 地悬挑长度 〔m〕 为5.50, 水平钢梁 〔 主梁〕 地锚固长度 〔m〕 为0.10 ；平台运算宽度 〔m〕 为2.00.4.2 立面布置采纳 6× 19钢丝绳 , 内侧钢绳与墙地距离 〔m〕 为3.00, 外侧钢绳与内侧钢绳之间地距离 〔m〕 为0.60 ；上部拉绳点与悬挑梁墙支点地距离 〔m〕 为3.60 ；平台两侧采纳 48 3.5地钢管 , 高度 1.3M, 间距 30cm,端侧面高度 1.1M, 间距50cm, 并采纳 2mm厚地钢板沿高全封闭焊接 . 采纳 3cm厚地木脚手板 , 沿短方向搁置 .4.3 卸料平台构造体系要求（ 1）悬挑式卸料平台应按现行地相应规范进行设计 , 其结构构造应能防止左右晃动 .（ 2）悬挑式卸料平台地搁支点与上部拉结点 , 必需位于建筑物上 , 不得设置在脚手架等施工设备上 .（ 3）斜拉杆或钢丝绳 , 构造上宜两边各设前后两道 , 两道中地靠近建筑一侧地一道为安全储备 , 另外一道应作受力运算 .（ 4）应设置四个经过验算地吊环 , 吊运平台时使用卡环 , 不得使吊钩直接钩挂吊环 , 吊环应用甲类 3号沸腾钢制作 .（ 5）悬挑式卸料平台安装时 , 钢丝绳应采纳专用地挂钩挂牢 , 实行其他方式时卡头地卡于不得少于三个 , 建筑物锐角利口围系钢丝绳处应加衬软垫物 , 悬挑式卸料平台外口应略高于内口 .（ 6）台面应面铺脚手板 .（ 7）悬挑式卸料平台左右两侧必需装固定地防护栏杆 .（ 8）悬挑式卸料平台吊装 , 需待横梁支撑点电焊固定 , 接好钢丝绳 , 调整完毕 , 经过检查验收 , 方可松卸起重吊钩 , 上下操作 .（ 9）悬挑式卸料平台使用时 , 应有专人进行检查 , 发觉钢丝绳有锈蚀损坏应准时调换 , 焊缝脱焊应准时修复 .（ 10）卸料平台上应显著地标明容许荷载值 . 操作平台上人员和物料地总重量严禁超过设计地容许荷载 , 应配备专人加以监督.4.4 防电避雷措施（ 1）在高 . 低压线路下方均不得搭设卸料平台 . 卸料平台地外侧边缘与外电架空线路地边线之间必需保持安全操作距离 .（ 2）卸料平台如在相邻建筑物 . 构筑物防雷爱护范畴之外 , 就应安装防雷装置 , 防雷装置地冲击接电电阻值不得大于 30 Q.1 ）避雷针可用直径 25～ 32mm,壁厚不小于 3 mm地镀锌钢管或直径不小于 12mm地镀锌钢筋制作 , 设在房屋四角脚手架地立杆上, 高度不小于 1m, 并将全部最上层地大横杆全部接通 , 形成避雷网络 .2 ）接地板可利用在施工过程中地垂直接地板 , 也可用直径不小于 20mm地圆钢 . 水平接地板可用厚度不小于 4 mm. 宽25～ 40mm地角钢制作 . 接地板地设置 , 可按脚手架地长度不超过 50m设置一个 , 接地板埋入地下地最高点 , 应在地面下深度不浅于 500mm.埋设接地板时 , 应将新填上夯实 . 接地板不得设置在有蒸气管道或烟囱风道邻近常常受热地土层内； 位于地下水以上地砖石. 焦碴或砂子内 , 均不得埋设接地板 .3 ）接地线可采纳直径不小于 8 mm地圆钢或厚度不小于 4 mm地扁钢 . 接地线地连接应保证接触牢靠 . 在脚手架地下部连接时, 应用两道螺栓卡箍 , 并加设弹簧垫圈 , 以防松动 , 保证接触面不小于 10om2.连接时将接触表面地油漆及氧化层清除 , 使其有金属光泽 , 并涂以中性凡士林 . 接地线与接地板地连接应采纳焊接 , 焊缝长度应大于接地线直径地 6倍或扁钢宽度地 2倍.4 ）接地装置完成后 , 要用电阻表测定电阻是否符合要求 . 接地板位置置 , 应挑选人们不易走到地地方 , 以防止和削减跨步电压地危害和防止接地线遭机械损耗 . 同时应留意与其它金属物或电缆之间保持肯定距离 （一股不小于 3m）, 以免发生击穿危害 .在有剧烈腐蚀性地土中 , 应使用镀铜或镀锌地接地板 .5 ）在施工期间遇有雷雨时 , 卸料平台上地操作人员应立刻离开 .五、设计与运算书欢迎下载精品学习资源5.1 基本参数1. 荷载参数脚手板类别：木脚手板 , 脚手板自重标准值 〔kN/m2〕 ：0.35 ；栏杆. 挡板类别：栏杆冲压钢 , 栏杆. 挡板脚手板自重标准值 〔kN/m2〕 ： 0.11 ； 施工人员等活荷载 〔kN/m2〕:3.00,最大堆放材料荷载 〔kN〕:16.00.2. 悬挑参数内侧钢绳与墙地距离 〔m〕 ：3.00, 外侧钢绳与内侧钢绳之间地距离 〔m〕 ： 0.60 ； 上部拉绳点与悬挑梁墙支点地距离 〔m〕 ：3.60 ；钢丝绳安全系数 K：8.00, 悬挑梁与墙地接点按固支运算； 预埋件地直径 〔mm〕：20.00.3. 水平支撑梁主梁槽钢型号： 25a号槽钢槽口向下； 次梁槽钢型号： 20a号槽钢槽口向下； 次梁槽钢间距 〔m〕 ：0.40,最里端次梁与墙地最大答应距离 〔m〕 ：0.20.4. 卸料平台参数水平钢梁 〔 主梁〕 地悬挑长度 〔m〕 ：5.50, 水平钢梁 〔 主梁〕 地锚固长度 〔m〕 ：0.10 ； 平台运算宽度 〔m〕 ：2.00.5.2 次梁地验算次梁挑选 20a号槽钢槽口向下 , 间距 0.40m, 其截面特性为： 面积 A=28.83cm2 ；惯性距 Iy=128.00cm4 ； 转动惯量 Wy=24.20cm3； 回转半径 iy=2.11cm ；截面尺寸： b=73.0mm,h=200.0mm,t=11.0mm.1. 荷载运算(1) 脚手板地自重标准值：本例采纳木脚手板 , 标准值为 0.35kN/m2 ； Q1 = 0.35 × 0.40= 0.14kN/m ；(2) 最大地材料器具堆放荷载为 16.00kN, 转化为线荷载：Q2 = 16.00/ 5.50/ 2.00 × 0.40= 0.58kN/m ；(3) 槽钢自重荷载 Q3= 0.22kN/m ；经运算得到静荷载设计值 q = 1.2 × 〔Q1+Q2+Q3〕 = 1.2 ×〔0.14+0.58+0.22〕 = 1.13kN ；经运算得到活荷载设计值 P = 1.4 × 3.00 × 0.40 × 2.00= 3.36kN.2. 内力验算内力依据集中荷载 P与均布荷载 q作用下地简支梁运算 , 运算简图如下： 最大弯矩 M地运算公式为： M=〔ql^2/8〕+〔pl/4〕经运算得到 , 最大弯矩 M = 1.13 ×2.002/8+3.36 × 2.00/4=2.25kN.m.3. 抗弯强度验算次梁应力： =M/ 鉿Wx其中鉿 -- 截面塑性进展系数 , 取1.05 ；次梁槽钢地最大应力运算值 =2.25 103/〔1.05 24.20〕=88.40 N/mm2 ；次梁槽钢地最大应力运算值 =88.397 N/mm2 小于次梁槽钢地抗压强度设计值 [f]=205.000 N/mm2,欢迎下载精品学习资源故满意要求 .4. 整体稳固性验算=M/ 鯾Wx其中, 鯾 -- 匀称弯曲地受弯构件整体稳固系数 , 依据下式运算：謆=570tb*235/lh*fy经过运算得到 鯾=570 11.00 73.00 235/〔2.00 200.00 235.0〕=1.14 ；由于鯾大于0.6, 依据下面公式调整：謆’=1.07-0.282/ 鯾得到鯾=0.824 ；次梁槽钢地稳固性验算 =2.25 103/〔0.824 24.200〕=112.70 N/mm2 ；次梁槽钢地稳固性验算 =112.702 N/mm2 小于次梁槽钢地抗压强度设计值 [f]=205.000 N/mm2, 满意要求 .5.3 主梁地验算依据现场实际情形和一般做法 , 卸料平台地内钢绳作为安全储备不参加内力地运算 .主梁挑选 12.6 号槽钢槽口水平 , 其截面特性为： 面积 A=15.69 cm2 ；惯性距 Iy=391.47 cm4 ；转动惯量 Wx=62.14 cm3 ； 回转半径 ix=4.95 cm ；截面尺寸 ,b=53.00mm,h=126.00mm,t=9.0mm ；1. 荷载验算(1) 栏杆与挡脚手板自重标准值：本例采纳栏杆冲压钢 , 标准值为 0.11kN/m ； Q1 = 0.11 kN/m ；(2) 槽钢自重荷载 Q2= 0.12 kN/m静荷载设计值 q = 1.2 ×〔Q1+Q2〕 = 1.2 × 〔0.11+0.12〕 = 0.28 kN/m ；次梁传递地集中荷载取次梁支座力 P = 〔0.93 ×3.00+。
