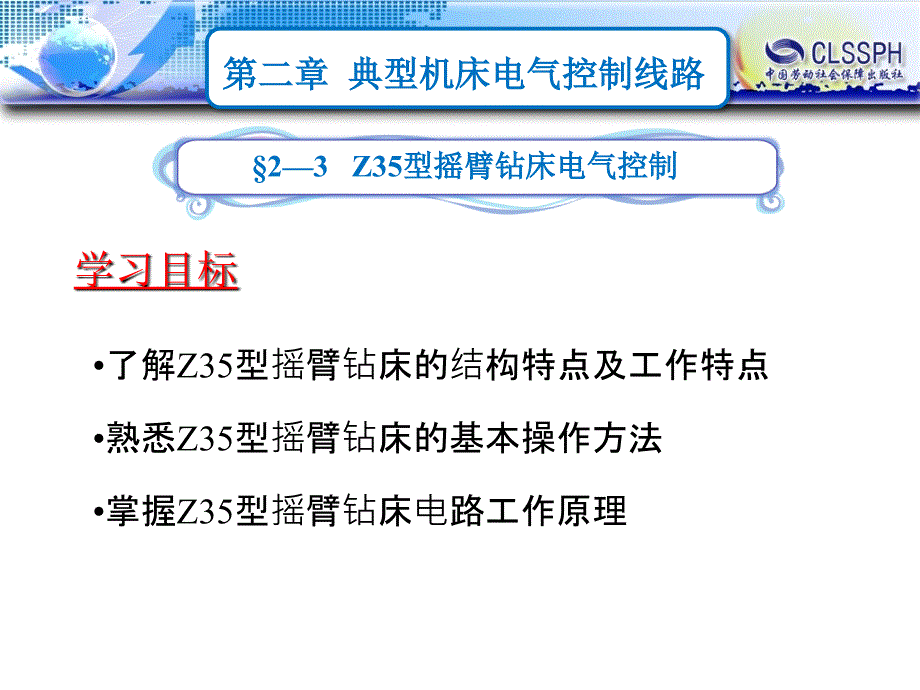

第二章 典型机床电气控制线路23 Z35型摇臂钻床电气控制学习目标学习目标了解Z35型摇臂钻床的结构特点及工作特点熟悉Z35型摇臂钻床的基本操作方法掌握Z35型摇臂钻床电路工作原理第二章 典型机床电气控制线路 摇臂钻床是机械加工车间中常见的机床,它适用于单件或批量生产中带有多个孔的零件的加工,用来对工件进行钻孔、扩孔、铰孔、镗孔和攻螺纹等加工要实现这些加工工作,必须要由电气控制线路驱动电动机从而带动机械部件运行来完成课题课题 引入引入第二章 典型机床电气控制线路 Z35型摇臂钻床外形图第二章 典型机床电气控制线路知识探究知识探究一、Z35型摇臂钻床的运动形式和电气控制要求二、Z35型摇臂钻床电路工作原理第二章 典型机床电气控制线路 摇臂钻床的主运动是主轴带动钻头的旋转运动;进给运动是钻头的上下运动;辅助运动是主轴箱沿摇臂水平移动、摇臂沿外立柱上下移动和摇臂连同外立柱一起绕内立柱的回转运动 一、Z35型摇摇臂钻钻床的运动动形式和电电气控制要求1Z35型摇摇臂钻钻床运动动形式第二章 典型机床电气控制线路(1) 为满足攻螺纹工序要求, 主轴需实现正反转, 而主轴电动机M2 只能单向旋转, 主轴的正反转依靠摩擦离合器来实现。

2) 摇臂的升降和立柱的松紧分别由三相异步电动机M3和M4 驱动, 要求电动机M3和M4 能实现正反转控制3) 钻削加工时, 由电动机M1 驱动冷却泵输送切削液, 要求电动机M1 单向启动4) 为了操作方便, 采用十字开关对主轴电动 机M2 和摇臂升降电动机M3 进行操作5) 为了操作安全, 控制电路的电源电压为 110 V2Z35型摇摇臂钻钻床的控制要求第二章 典型机床电气控制线路二、Z35型摇摇臂钻钻床电电路工作原理Z35型摇臂钻床电气控制线路图第二章 典型机床电气控制线路Z35型摇臂钻床电气元件明细表第二章 典型机床电气控制线路第二章 典型机床电气控制线路 (1)十字开关 十字开关由十字手柄和四个微动开关组成,根据工作需要可将操作手柄分别扳在孔槽内五个不同的位置上,即左、右、上、下和中间五个位置除中间位置外,其余四个位置后面都装有微动开关,当操作手柄分别扳到这四个位置时,都可压下对应的微动开关,接通相应的控制电路操作手柄每次只可扳在一个位置上,当手柄处在中间位置时,四个微动开关全部处于断开状态1Z35型摇摇臂钻钻床使用开关元件介绍绍第二章 典型机床电气控制线路 十字开关实物图结构示意图1手柄2密封罩3固定盖4操作台5定位环6机构架7触头系统第二章 典型机床电气控制线路 (2)汇汇流环环 又称集流环,或称旋转电气接口、滑环、电刷,主要用在要求连续旋转的同时,又需要从固定位置到旋转位置传输电 源和信号的机电系统中。

(3)行程开关 LX5-11小柱塞式行程开关主要用于交流50Hz,电压380V,直流220V的控制电路中,作为限制各种机构和行程之用第二章 典型机床电气控制线路 (a) 外形图 (b) 内部结构图 (c) 微动开关外形图LX5 -11 小柱塞式行程开关第二章 典型机床电气控制线路(4)组合开关(a) 外形图 (b) 内部示意图 HZ4-22鼓形组合开关结构示意图第二章 典型机床电气控制线路p 主电路中共有四台电动 机,冷却泵电动 机M1由转换开关QS2直接控制,只能单向运转,熔断器FU1作短路保护2主电路工作原理p 主轴电动 机M2由接触器KM1控制,热继电 器KH提供过载 保护p 摇臂升降电动 机M3和立柱松紧电动 机M4各由两只接触器KM2、KM3和KM4、KM5控制,熔断器FU2和FU3分别作短路保护第二章 典型机床电气控制线路3控制电电路工作原理 主轴电动 机M2和摇臂升降电动机M3采用十字开关SA进行操作它有集中控制和操作方便等优点十字开关操作说明第二章 典型机床电气控制线路(1)主轴电动轴电动 机M2的控制主轴电动机控制第二章 典型机床电气控制线路 当钻头与工件的相对高低位置不适合时,可通过摇臂的升高或降低来调整,但在升降前后必须完成摇臂松开和夹紧工作。

这种松开上升(或下降)夹紧的过程是由电气和机械传动联合配合控制的 (2)摇摇臂升降电动电动 机M3的控制 第二章 典型机床电气控制线路摇臂上升控制电路电流回路摇臂夹紧控制电路电流回路第二章 典型机床电气控制线路 为防止摇臂上升或下降时超过允许的极限位置,在控制电路中分别串入行程开关SQ1和SQ2作限位保护 如果摇臂下降,可将十字开关SA1扳到下边,微动开关触头SA1-4闭合,接触器KM3线圈得电,M3反转,先将夹紧装置松开,并使开关QS4的另一副常开触头QS4-1闭合,然后拖动摇臂下降,到预定位置时,将十字开关扳到中间位置,再由QS4-1接通接触器KM2,M3正转,将摇臂夹紧,直至QS4-1断开,M3停转第二章 典型机床电气控制线路(3)立柱松紧电动紧电动 机M4的控制 立柱松紧电动 机M4由按钮SB1和SB2及接触器KM4和KM5控制,M4的正反转可实现立柱的松开和夹紧第二章 典型机床电气控制线路 (4) 照明电电路工作原理 变压器TC将380V的交流电压降为110V,供给控制电路,并输出24V安全电压供低压照明灯使用照明灯EL由开关QS3控制,由熔断器FU5作短路保护。
