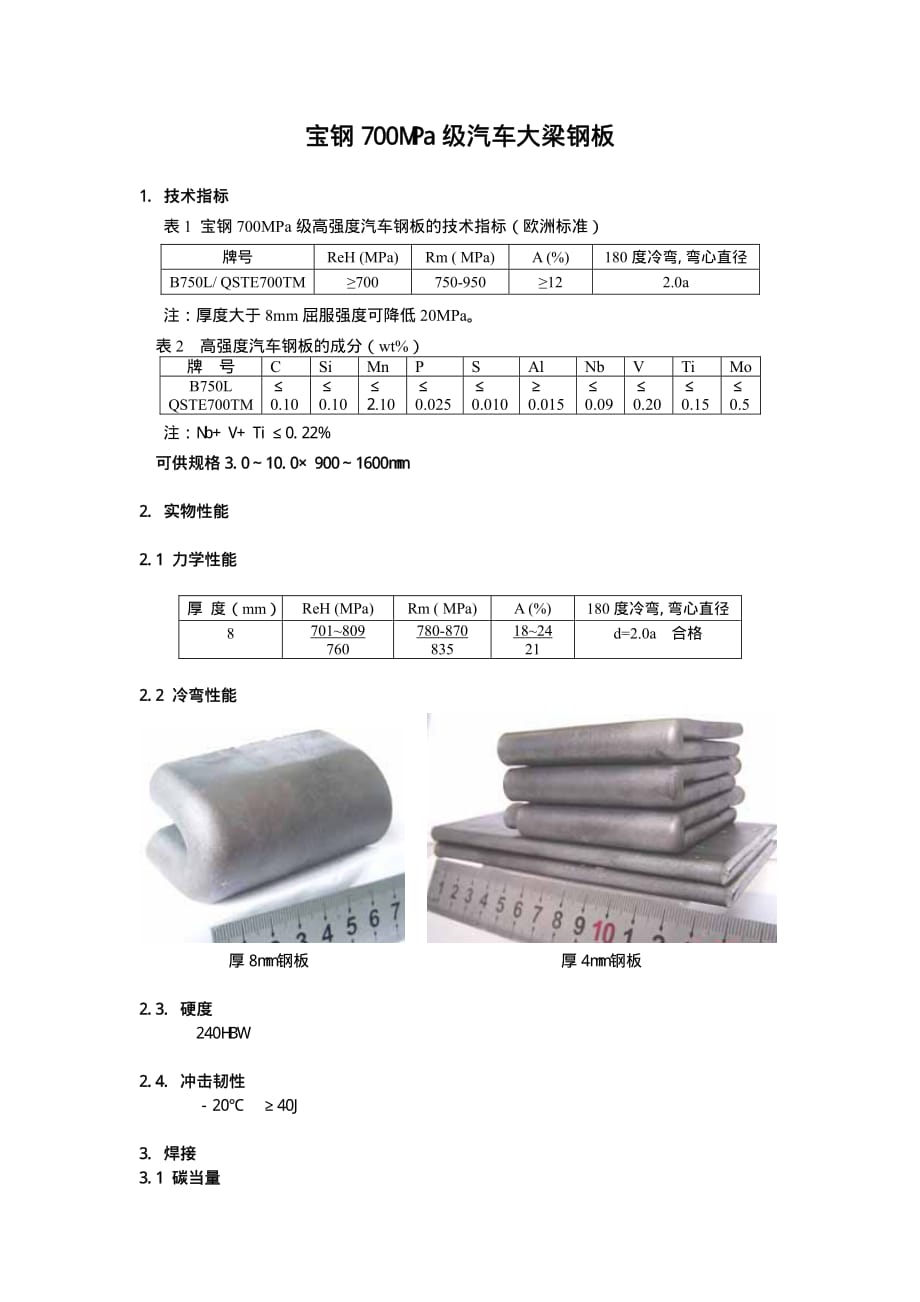

宝钢 700MPa 级汽车大梁钢板 宝钢 700MPa 级汽车大梁钢板 1. 技术指标 1. 技术指标 表 1 宝钢 700MPa 级高强度汽车钢板的技术指标(欧洲标准) 牌号 ReH (MPa)Rm ( MPa)A (%) 180 度冷弯,弯心直径 B750L/ QSTE700TM ≥700 750-950 ≥12 2.0a 注:厚度大于 8mm 屈服强度可降低 20MPa 表 2 高强度汽车钢板的成分(wt%) 牌 号 C Si Mn P S Al Nb V Ti Mo B750L QSTE700TM ≤ 0.10 ≤ 0.10 ≤ 2.10 ≤ 0.025 ≤ 0.010 ≥ 0.015 ≤ 0.09 ≤ 0.20 ≤ 0.15 ≤ 0.5 注:Nb+ V+ Ti≤0.22% 可供规格 3.0~10.0×900~1600mm 可供规格 3.0~10.0×900~1600mm 2. 实物性能 2. 实物性能 2.1 力学性能 2.1 力学性能 厚 度 (mm)ReH (MPa) Rm ( MPa)A (%) 180 度冷弯,弯心直径 8 701~809 760 780-870 835 18~24 21 d=2.0a 合格 2.2 冷弯性能 2.2 冷弯性能 厚 8mm 钢板 厚 4mm 钢板 2.3. 硬度2.3. 硬度 240HBW 2.4. 冲击韧性2.4. 冲击韧性 -20℃ ≥40J 3. 焊接3. 焊接 3.1 碳当量 3.1 碳当量 钢中的碳和硫磷含量低, 具有良好的焊接性能, 焊接前无需预热。
Ceq 为 0.40%,Pcm 为 0.17 % (注: Ceq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 Pcm=C+(Mn+Cr+Cu)/20+V/10+Mo/15+Si/30+Ni/60+5B ) 3.2. 等强度焊接 3.2. 等强度焊接 3.2.1.3.2.1. 手工电弧焊(SMAW)手工电弧焊(SMAW) 推荐焊条为:E11018-G (国标 E8015-G,牌号 J807RH) 推荐焊接热输入为:1.0-1.6KJ/cm 焊接工艺参数: 焊接电流:130A 焊接电压:22V 焊接速度:130mm/min 3.2.2. 气体保护焊(GMAW) 3.2.2. 气体保护焊(GMAW) 推荐焊丝为:ER110S-G (国标 ER76-G) 推荐焊接热输入为:0.5-1.0KJ/cm 焊接工艺参数: 焊接电流:200A 焊接电压:20V 焊接速度:300mm/min 保护气体流量:20L/min 导电嘴与工件距离: 15mm 3.3 不等强度焊接 3.3 不等强度焊接 可用 H08Mn2Si,焊接工艺和等强度焊接工艺相同 4. 剪切和冲孔加工 4. 剪切和冲孔加工 推荐工具材料硬度 58~60HRC 4.2 剪切断口 4.2 剪切断口 4.2.1. 正常剪切断口 4.2.1. 正常剪切断口 断口有光亮带和撕裂带 4.2.2. 刀具硬度低剪切的断口 4.2.2. 刀具硬度低剪切的断口 没有撕裂带,断面不平整。
没有撕裂带的表面有严重变形的加工硬化层(下图) ,后续加工易产生开裂 5. 大梁成形 5. 大梁成形 可辊压加工和冲压成形。
