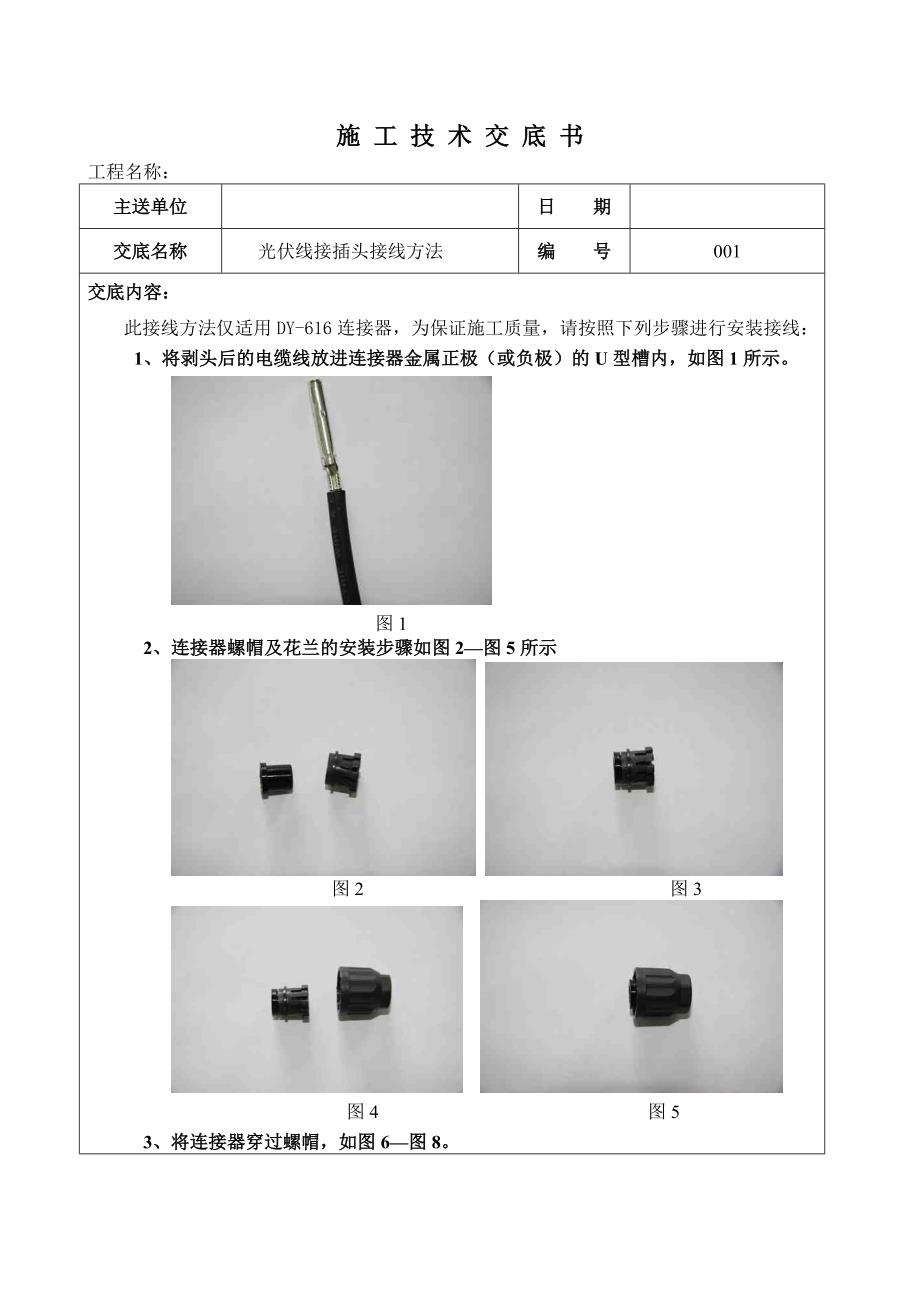

施 工 技 术 交 底 书工程名称：主送单位 日 期 交底名称 光伏线接插头接线方法 编 号 001交底内容：此接线方法仅适用 DY-616 连接器，为保证施工质量，请按照下列步骤进行安装接线：1、将剥头后的电缆线放进连接器金属正极（或负极）的 U 型槽内，如图 1 所示图 12、连接器螺帽及花兰的安装步骤如图 2—图 5 所示图 2 图 3图 4 图 53、将连接器穿过螺帽，如图 6—图 8图 6 图 7图 84、将连接器金属正极（或负极）插入连接器正极（或负极）插接头内，并能听到“咔”的一声如图 9—图 12 所示图 9 图 10图 11 图 12 另附注意事项：1、禁止使用刀具剥线，避免削断线芯；2、压线，尽量使用专用压线钳，避免造成虚接；3、节约使用接线芯，按照每人每天工作量分发，避免造成插芯不够用；4、组件出线用绑扎带固定在支架横梁上，要求平顺、一致、美观。
5、每一台汇流箱 16 路直流线串进汇流箱后，正负极加线号管后（要求打印、禁止手写）接入汇流箱，接线前将保险和断路器断开将该汇流箱 16 路直流全部检查合格后报总包项目部检查，检查无误后，根据直流柜二次接线和调试需要可闭合汇流箱断路器和保险编制： 复核： 签收：。
